CORPO ZB4BW0B31
Ref: 21.16.525 Cód: CORPO ZB4BW0B31

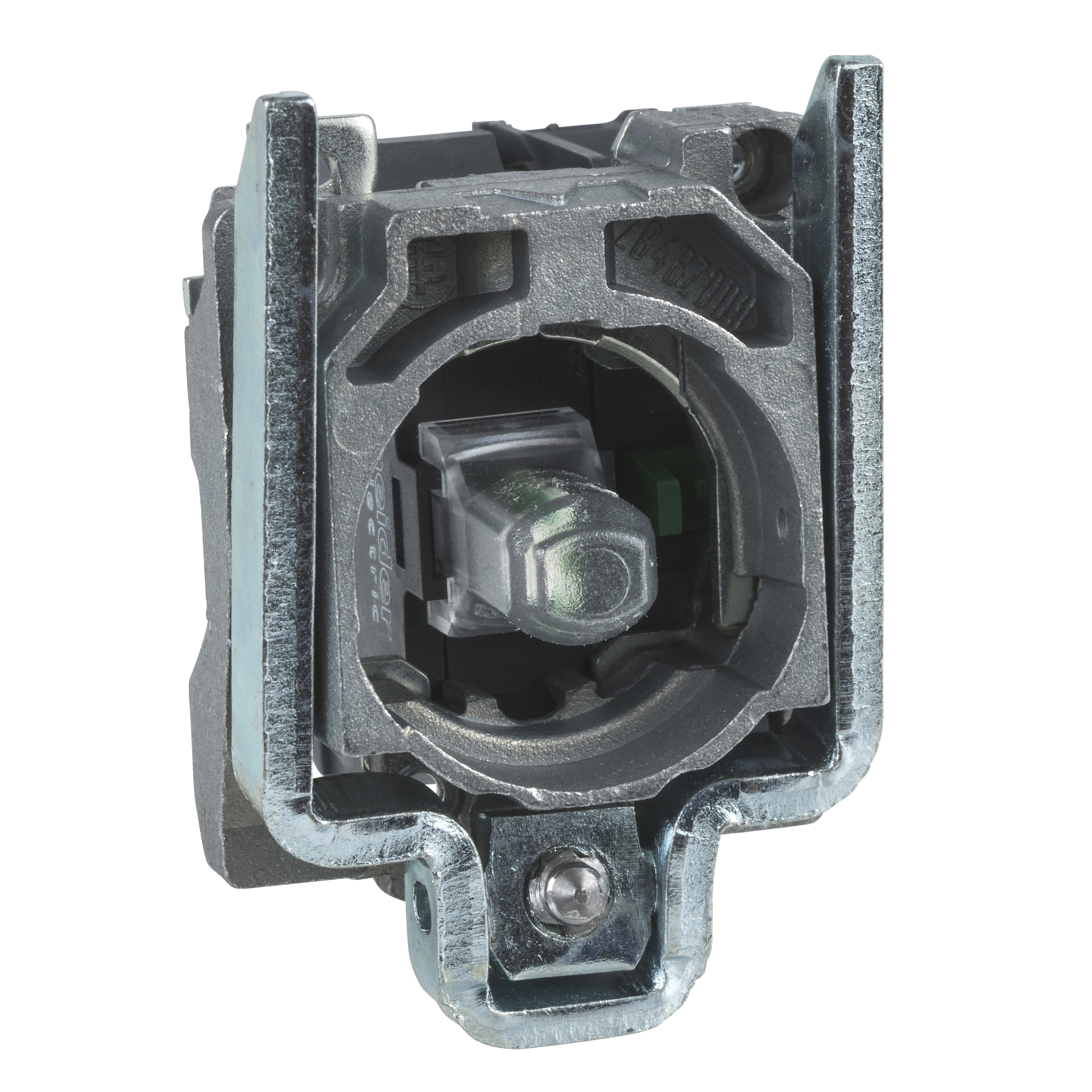

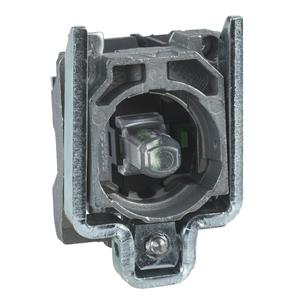

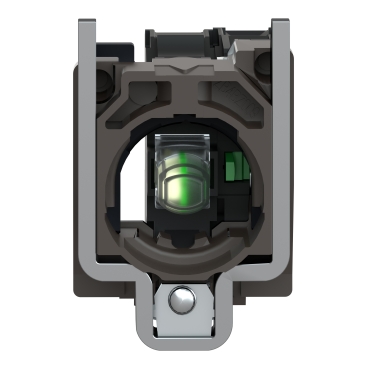

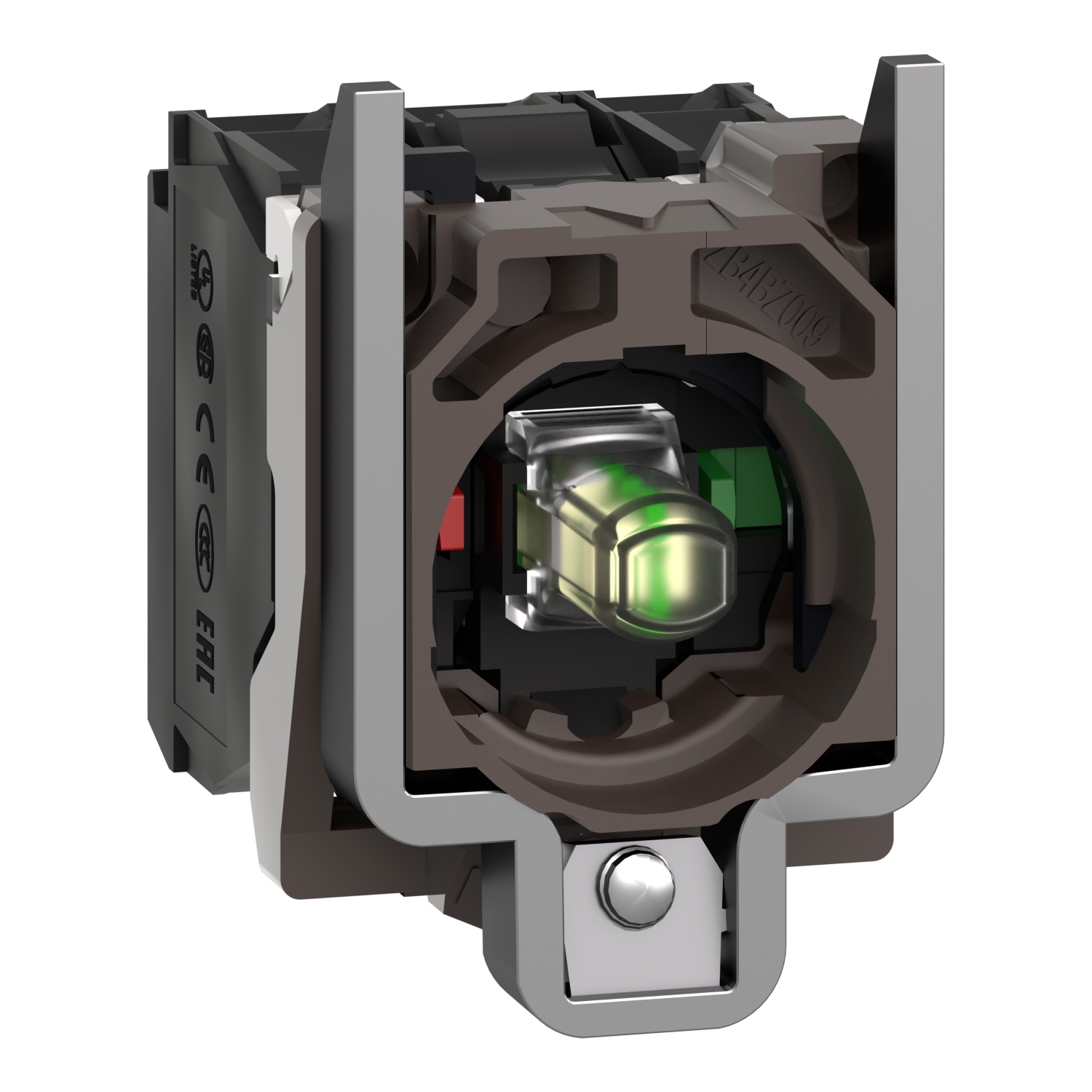

Corpo para botão luminoso modular metálico, com LED integral, verde, NA, 24VCA/CC
| Complementar | |
| força de funcionamento | 2.3 N estado elétrico variável NA |
| proteção contra curto-circuito | 10 A fusível tipo cartucho tipo gG para EN/IEC 60947-5-1 |
| utilização dos contatos | padrão |
| descrição de terminais ISO nº 1 | (13-14)NA |
| curso de funcionamento | 2.6 mm (estado elétrico variável NA) |
| curso de funcionamento | 4.3 mm (curso total) |
| material de contatos | liga de prata (Ag/Ni) |
| abertura positiva | sem |
| [Ith] corrente térmica ao ar livre convencional | 10 A para EN/IEC 60947-5-1 |
| customizable | 0 |
| Peso | 0.064 kg |
| [Uimp] tensão suportável de impulso nominal | 6 kV para EN 60947-1 |
| altura total CAD | 47 mm |
| consumo de corrente | 18 mA |
| apresentação do dispositivo | basic sub-assemblies |
| durabilidade elétrica | 1000000 ciclos, CA-15, 2 A a 230 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| durabilidade elétrica | 1000000 ciclos, CA-15, 3 A a 120 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| durabilidade elétrica | 1000000 ciclos, CA-15, 4 A a 24 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| durabilidade elétrica | 1000000 ciclos, CC-13, 0.2 A a 110 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| durabilidade elétrica | 1000000 ciclos, CC-13, 0.5 A a 24 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| vida útil | 100000 H com tensão nominal e 25 °C |
| resistência a sobretensão | 1 kV para IEC 61000-4-5 |
| [Ui] tensão de isolamento nominal | 600 V (graus de Poluição 3) para EN 60947-1 |
| tipo de sinalização | fixo |
| torque de funcionamento | 0.05 N.m estado elétrico variável NA |
| [Ie] corrente nominal de operação | 3 A a 240 V, CA-15, A600 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 6 A a 120 V, CA-15, A600 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.1 A a 600 V, CC-13, Q600 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.27 A a 250 V, CC-13, Q600 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.55 A a 125 V, CC-13, Q600 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 1.2 A a 600 V, CA-15, A600 para EN/IEC 60947-5-1 |
| limites de tensão de alimentação | 19.2-30 V CC |
| limites de tensão de alimentação | 21.6-26.4 V CA |
| durabilidade mecânica | 5000000 ciclos |
| confiabilidade elétrica IEC 60947-5-4 | ? < 10exp(-6) a 5 V e 1 mA em ambiente limpo para EN/IEC 60947-5-4 |
| confiabilidade elétrica IEC 60947-5-4 | ? < 10exp(-8) a 17 V e 5 mA em ambiente limpo para EN/IEC 60947-5-4 |
| torque de aperto | 0.8-1.2 N.m para EN 60947-1 |
| largura total CAD | 30 mm |
| forma da cabeça do parafuso | cruzado compatível com Philips Nº 1 chave de fendas |
| forma da cabeça do parafuso | cruzado compatível com pozidriv Nº 1 chave de fendas |
| forma da cabeça do parafuso | com slots compatível com plano de Ø 4 mm chave de fendas |
| forma da cabeça do parafuso | com slots compatível com plano de Ø 5,5 mm chave de fendas |
| compatibilidade de gama | ZB4 |
| escudo de isolamento | não |
| Meio ambiente | |
| classe de proteção contra choques elétricos | classe I para IEC 60536 |
| emissão eletromagnética | classe B para IEC 55011 |
| resistência a rajadas momentâneas rápidas | 2 kV para IEC 61000-4-4 |
| tratamento de proteção | TH |
| resistência a descarga eletroestática | 6 kV no contato (em peças metálicas) para IEC 61000-2-6 |
| resistência a descarga eletroestática | 8 kV ao ar livre (em peças de isolamento) para IEC 61000-2-6 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência a campos eletromagnéticos | 10 V/m para IEC 61000-4-3 |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| padrões | EN/IEC 60947-5-5 |
| padrões | EN/IEC 60947-5-1 |
| padrões | CSA C22.2 No 14 |
| padrões | JIS C8201-5-1 |
| padrões | EN/IEC 60947-1 |
| padrões | UL 508 |
| padrões | EN/IEC 60947-5-4 |
| padrões | JIS C8201-1 |
| certificações do produto | BV |
| certificações do produto | RINA |
| certificações do produto | CSA |
| certificações do produto | GL |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | DNV |
| certificações do produto | UL listado |
| Principal | |
| tensão nominal de fornecimento [Us] | 24 V |
| linha de produto | Harmony XB4 |
| fonte de luz | LED protegido |
| alimentação do bloco luminoso | direto |
| tipo de produto ou componente | montagem de corpo/contato e bloco luminoso completo |
| material do colar de fixação | zamak |
| tipo de cabeça | standard |
| conexões - terminais | terminais de braçadeiras roscadas, <= 2 x 1,5 mm² com extremidade do cabo para EN 60947-1 |
| conexões - terminais | terminais de braçadeiras roscadas, >= 1 x 0,22 mm² sem ponta do cabo para EN 60947-1 |
| tipo e composição dos contatos | 1 NA |
| venda por quantidade indivisível | 1 |
| operação dos contatos | abertura lenta |
| cor da fonte de luz | verde |
| nome abreviado do dispositivo | ZB4 |
| tensão nominal de fornecimento [Us] | 24 V CA/CC a 50/60 Hz |
| base da lâmpada | LED incorporado |
