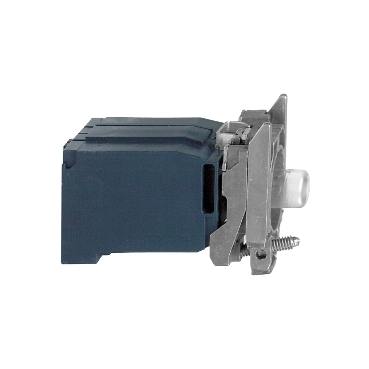

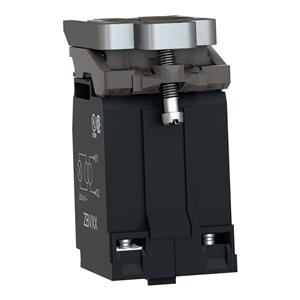

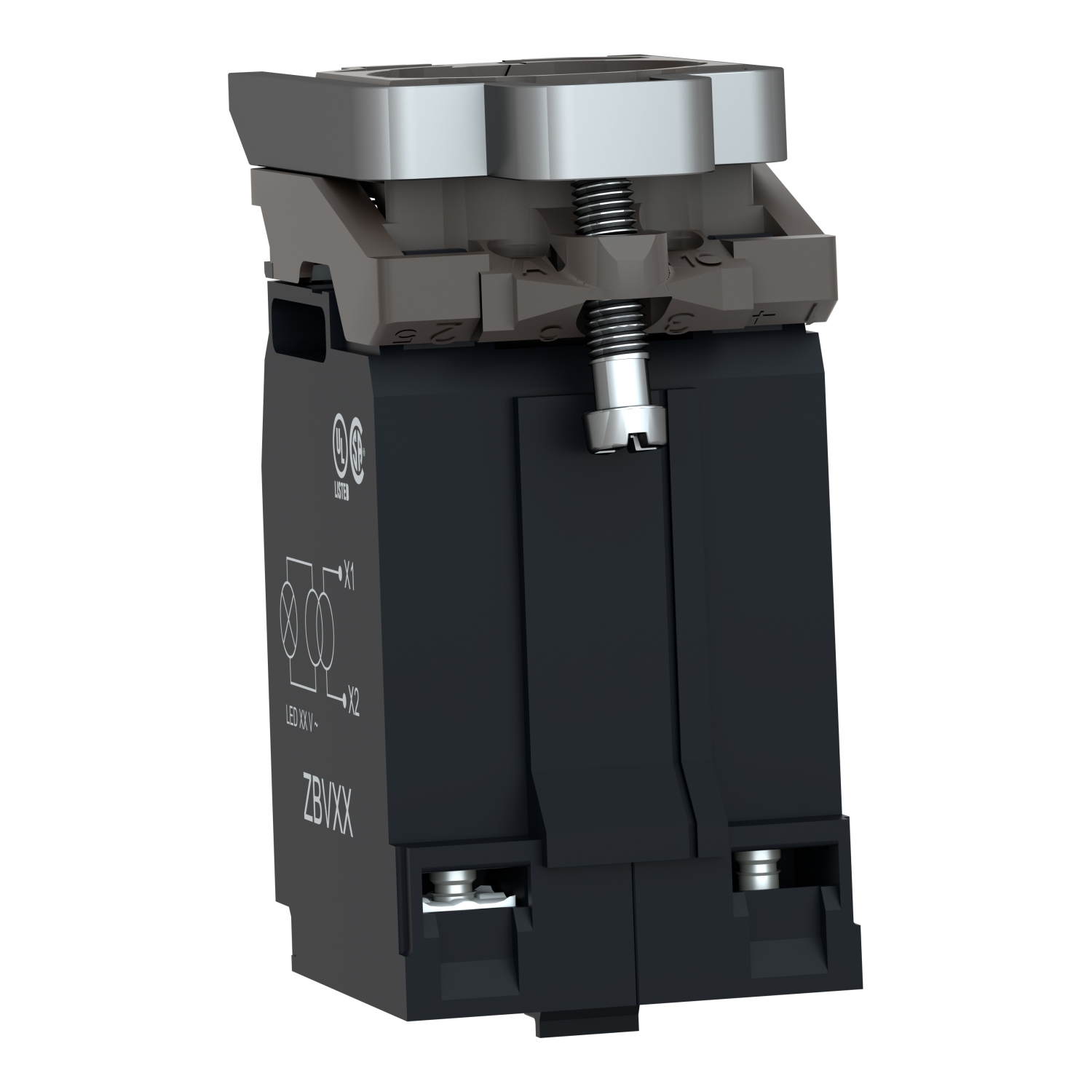

CORPO ZB4BV4
Ref: 21.16.517 Cód: ZB4BV4 Marca: Schneider Electric
Corpo para sinalizador modular metálico, com lâmpada BA9s, 230...240VCA
Documentos:
Product Data SheetDeclaração de Conformidade - ZB4BV4 Declaração REAChDeclaração de Conformidade - ZB4BV4 Declaração RoHS da ChinaDeclaração de Conformidade - ZB4BV4 Declaração RoHS da UEDeclaração de Conformidade - ZB4BV4 Declaração RoHS da ChinaDeclaração de Conformidade - ZB4BV4 Declaração RoHS da UE| Complementar | |
| montagem do bloco | montagem frontal |
| código de composição elétrica | P4 |
| código de composição elétrica | M9 |
| customizable | 0 |
| Peso | 0.13 kg |
| [Uimp] tensão suportável de impulso nominal | 6 kV para EN 60947-1 |
| altura total CAD | 47 mm |
| descrição de terminais ISO nº 1 | (X1-X2)PL |
| apresentação do dispositivo | basic sub-assemblies |
| [Ui] tensão de isolamento nominal | 600 V (graus de Poluição 3) para EN 60947-1 |
| tipo de sinalização | fixo |
| compatibilidade de gama | ZB4 |
| escudo de isolamento | não |
| forma da cabeça do parafuso | cruzado compatível com Philips Nº 1 chave de fendas |
| forma da cabeça do parafuso | cruzado compatível com pozidriv Nº 1 chave de fendas |
| forma da cabeça do parafuso | com slots compatível com plano de Ø 4 mm chave de fendas |
| forma da cabeça do parafuso | com slots compatível com plano de Ø 5,5 mm chave de fendas |
| torque de aperto | 0.8-1.2 N.m para EN 60947-1 |
| largura total CAD | 30 mm |
| profundidade total CAD | 60 mm |
| Meio ambiente | |
| tratamento de proteção | TH |
| classe de proteção contra choques elétricos | classe I para IEC 60536 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| grau de proteção IP | IP20 |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| temperatura ambiente do ar para funcionamento | -40-55 °C |
| padrões | EN/IEC 60947-1 |
| padrões | UL 508 |
| padrões | EN/IEC 60947-5-5 |
| padrões | JIS C8201-5-1 |
| padrões | EN/IEC 60947-5-1 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-5-4 |
| padrões | JIS C8201-1 |
| certificações do produto | BV |
| certificações do produto | CSA |
| certificações do produto | GL |
| certificações do produto | DNV |
| certificações do produto | RINA |
| certificações do produto | UL listado |
| certificações do produto | LROS (Lloyds register of shipping) |
| Principal | |
| tensão nominal de fornecimento [Us] | 230...240 V |
| fonte de luz | incandescente |
| alimentação do bloco luminoso | via transformador integral 1.2 VA 6 V |
| tipo de produto ou componente | montagem de bloco luminoso/corpo completo |
| linha de produto | Harmony XB4 |
| material do colar de fixação | zamak |
| conexões - terminais | terminais de braçadeiras roscadas, <= 2 x 1,5 mm² com extremidade do cabo |
| conexões - terminais | terminais de braçadeiras roscadas, >= 1 x 0,22 mm² sem ponta do cabo |
| venda por quantidade indivisível | 1 |
| tensão nominal de fornecimento [Us] | 230...240 V CA a 50/60 Hz |
| base da lâmpada | BA 9s |
| nome abreviado do dispositivo | ZB4 |
