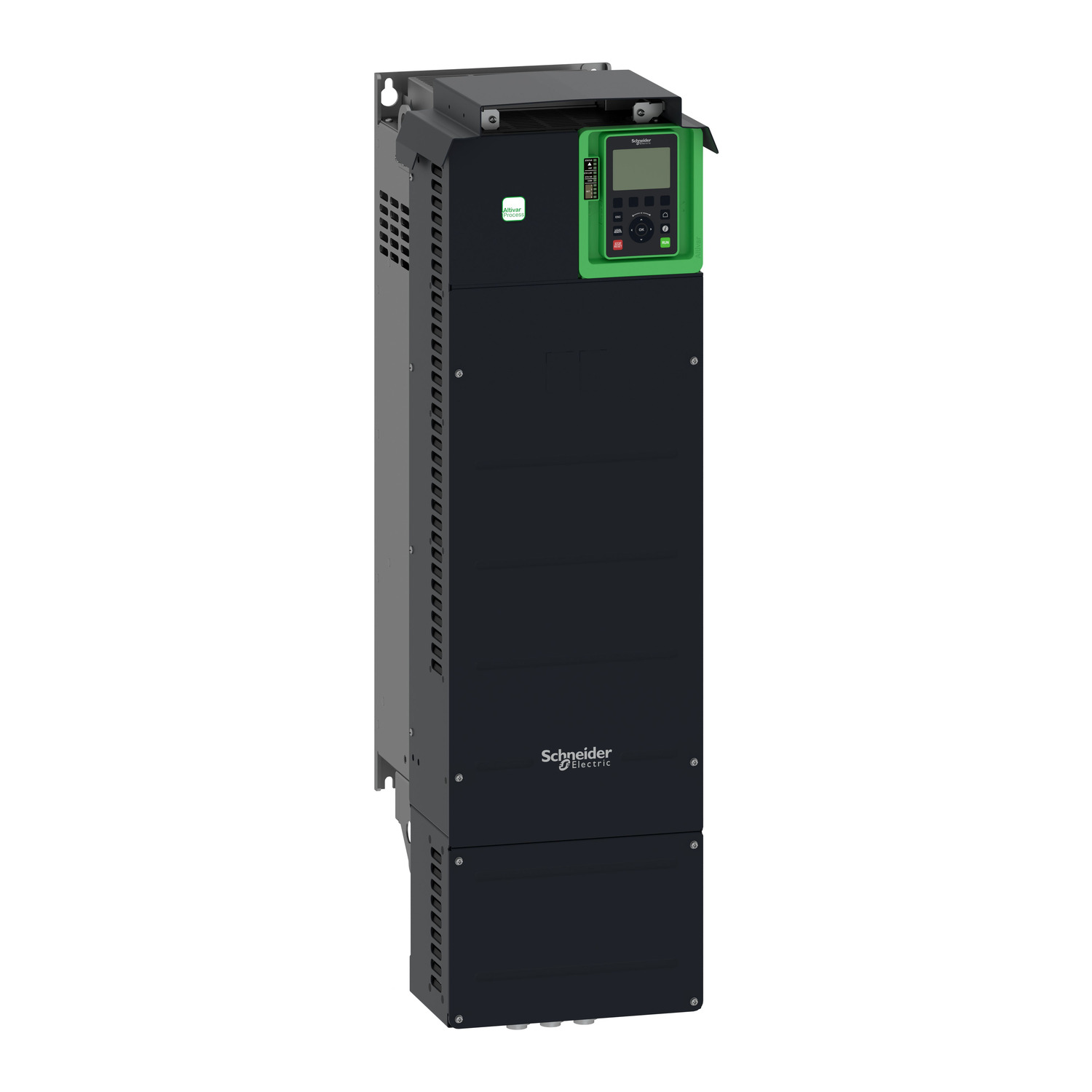

CONVERSOR ATV630D75N4 - 100 CV 380V 3F
Ref: 21.42.085 Cód: CONVERSOR ATV630D75N4
Os inversores de frequência da linha Altivar Process 600 atendem as princip
ais necessidades dos processos, pensando na eficiência dos equipamentos e ec
onomia de energia. Estes produtos estão focados em aplicações de gestão d
e fluidos e gases, atendendo setores de Tratamento de água, Mineração, Ól
eo e gás e Alimentos e Bebidas. O modelo ATV630D75N4 é recomendado para mot
ores com range de potência de 75kW / 100 hp, para aplicações que requerem
sobrecarga leve (até 120%), e 55kW / 75 hp, quando requerem sobrecarga alta
(até 150%), e possui alimentação trifásica de 380...480Vac.
Documentos:
Product Data SheetDeclaração de Conformidade - A TV630D75N4 Declaração RoHS da UEDeclaração de Conformidade - ATV630D75 N4 Declaração RoHS da ChinaDeclaração de Conformidade - ATV630D75N4 Declaração REACh| Complementar | |
| tipo da saída analógica | tensão configurável através de software AO1, AO2: 0..10 V CC impedância 470 Ohm, Resolução 10 bits |
| tipo da saída analógica | corrente configurável através de software AO1, AO2: 0..20 mA, Resolução 10 bits |
| lógica de entrada digital | lógica positiva (fonte) (ED1 ... ED6), < 5 V (estado 0), > 11 V (estado 1) |
| lógica de entrada digital | lógica negativa (coletor) (ED1 ... ED6), > 16 V (estado 0), < 10 V (estado 1) |
| lógica de entrada digital | lógica positiva (fonte) (ED5, ED6), <0,6 V (estado 0), > 2,5 V (estado 1) |
| lógica de entrada digital | lógica positiva (fonte) (STOA, STOB), < 5 V (estado 0), > 11 V (estado 1) |
| interface física | 2 fios RS 485 of Modbus de série |
| corrente de comutação máxima | saída de relé R1, R2, R3 Ligar resistivo carga, cos phi = 1 : 3 A a 250 V CA |
| corrente de comutação máxima | saída de relé R1, R2, R3 Ligar resistivo carga, cos phi = 1 : 3 A a 30 V CC |
| corrente de comutação máxima | saída de relé R1, R2, R3 Ligar indutivo carga, cos phi = 0.4 e L/R = 7 ms: 2 A a 250 V CA |
| corrente de comutação máxima | saída de relé R1, R2, R3 Ligar indutivo carga, cos phi = 0.4 e L/R = 7 ms: 2 A a 30 V CC |
| modo de troca | meio duplex, duplex total, autonegociação Ethernet Modbus / TCP |
| formato de dados | 8 bits, configurável ímpar, par ou sem paridade of Modbus de série |
| número de saída analógica | 2 |
| corrente de comutação mínima | saída de relé R1, R2, R3: 5 mA a 24 V CC |
| tempo de atualização | saída de relé (R1, R2, R3): 5 ms (+/- 0,5 ms) |
| tipo da entrada analógica | EA1, EA2, EA3 tensão configurável através de software: 0..10 V CC, Impedância: 30 kOhm, Resolução 12 bits |
| tipo da entrada analógica | EA1, EA2, EA3 corrente configurável através de software: 0...20 mA/4...20 mA, Impedância: 250 Ohm, Resolução 12 bits |
| modo de montagem | wall Mount |
| número de saída de relé | 3 |
| precisão | +/- 0.6 % EA1, EA2, EA3 para uma variação de temperatura de 60 °C entrada analógica |
| precisão | +/- 1 % AO1, AO2 para uma variação de temperatura de 60 °C saída analógica |
| tipo de conector | RJ45 (no terminal gráfico remoto) of Ethernet Modbus / TCP |
| tipo de conector | RJ45 (no terminal gráfico remoto) of Modbus de série |
| compatibilidade de entrada | ED1 ... ED6: entrada discreta PLC de nível 1 para EN/IEC 61131-2 |
| compatibilidade de entrada | ED5, ED6: entrada discreta PLC de nível 1 para 65A IEC-68 |
| compatibilidade de entrada | STOA, STOB: entrada discreta PLC de nível 1 para EN/IEC 61131-2 |
| aumento atual temporário admissível | 1,1 x In durante 60 s (direito normal) |
| aumento atual temporário admissível | 1,5 x pol durante 60 s (trabalho pesado) |
| funcionalidade | cheio |
| motor starter type | variable speed drive |
| isolamento | entre os terminais de alimentação e de controle |
| tensão de saída | <= tensão da fonte de alimentação |
| tipo de polarização | sem impedância of Modbus de série |
| frenagem até à paralisação | por injeção CC |
| tipo de entrada digital | ED1 ... ED6 programável, 24 V CC (<= 30 V), Impedância: 3.5 kOhm |
| tipo de entrada digital | ED5, ED6 programáveis ??como entrada de pulso: 0-30 kHz, 24 V CC (<= 30 V) |
| tipo de entrada digital | STOA, STOB torque de segurança desligado, 24 V CC (<= 30 V), Impedância: > 2.2 kOhm |
| tipo de proteção | proteção térmica: motor |
| tipo de proteção | safe torque off: motor |
| tipo de proteção | interrupção da fase do motor: motor |
| tipo de proteção | proteção térmica: unidade |
| tipo de proteção | safe torque off: unidade |
| tipo de proteção | superaquecimento: unidade |
| tipo de proteção | sobrecorrente entre fases de saída e terra: unidade |
| tipo de proteção | sobrecarga na tensão de saída: unidade |
| tipo de proteção | proteção contra curtos-circuitos: unidade |
| tipo de proteção | interrupção da fase do motor: unidade |
| tipo de proteção | sobretensões no barramento CC: unidade |
| tipo de proteção | sobretensão de linha de alimentação: unidade |
| tipo de proteção | subtensão de alimentação de linha: unidade |
| tipo de proteção | perda de fase na alimentação da linha: unidade |
| tipo de proteção | sobrevelocidade: unidade |
| tipo de proteção | abertura no circuito de controle: unidade |
| alimentação | alimentação externa para as entradas digitais: 24 V CC (19-30 V), <1.25 mA, Tipo de Proteção: proteção contra sobrecargas e curtos-circuitos |
| alimentação | alimentação interna para potenciômetro de referência (1 a 10 kOhms): 10,5 V CC +/- 5 %, <10 mA, Tipo de Proteção: proteção contra sobrecargas e curtos-circuitos |
| alimentação | alimentação interna para as entradas digitais e STO: 24 V CC (21-27 V), <200 mA, Tipo de Proteção: proteção contra sobrecargas e curtos-circuitos |
| grau de protecção IP | IP21 |
| power range | 55-100 kW a 380-440 V trifásico |
| power range | 55-100 kW a 480-500 V trifásico |
| Peso | 58 kg |
| resolução de frequência | unidade visor: 0,1 Hz |
| resolução de frequência | entrada analógica: 0.012 / 50 Hz |
| tipo de saída de relé | lógica do relé configurável R1: relé de falha NA/NF durabilidade elétrica 100000 ciclos |
| tipo de saída de relé | lógica do relé configurável R2: relé de sequência não durabilidade elétrica 100000 ciclos |
| tipo de saída de relé | lógica do relé configurável R3: relé de sequência não durabilidade elétrica 100000 ciclos |
| número de entrada analógica | 3 |
| compensação da diferença de velocidade do motor | automático seja qual for a carga |
| compensação da diferença de velocidade do motor | ajustável |
| compensação da diferença de velocidade do motor | não disponível em direito motor de imã permanente |
| compensação da diferença de velocidade do motor | pode ser suprimido |
| estrutura de transmissão | RTU of Modbus de série |
| taxa de transmissão | 10/100 Mbit/s of Ethernet IP / Modbus TCP |
| taxa de transmissão | 4,8, 9,6, 19,2, 38,4 kbit / s of Modbus de série |
| método de acesso | slave Modbus TCP |
| número de entrada digital | 8 |
| sinalização local | N/A |
| sinalização local | N/A |
| sinalização local | N/A |
| sinalização local | N/A |
| erro de linearidade | EA1, EA2, EA3: +/- 0,15% do valor máximo of entrada analógica |
| erro de linearidade | AO1, AO2: +/- 0.2 % of saída analógica |
| número de endereços | 1-247 of Modbus de série |
| Aplicação especifica | utility |
| largura | 290 mm |
| profundidade | 323 mm |
| duração de amostra | 2 ms +/- 0,5 ms (ED1 ... ED4) - entrada discreta |
| duração de amostra | 5 ms +/- 1 ms (ED5, ED6) - entrada discreta |
| duração de amostra | 5 ms +/- 0,1 ms (EA1, EA2, EA3) - entrada analógica |
| duração de amostra | 10 ms +/- 1 ms (SA1) - saída analógica |
| conexão elétrica | ao controle: terminais com parafusos removíveis0,5...1,5 mm² AWG 20...AWG 16 |
| conexão elétrica | motor: terminal de parafuso95 ... 120 mm² AWG 3/0 ... 250 kcmil |
| conexão elétrica | lado da linha: terminal de parafuso95 ... 120 mm² AWG 3/0 ... 250 kcmil |
| altura | 922 mm |
| rampas de aceleração e desaceleração | linear adjustable separately from 0.01...9999 s |
| Meio ambiente | |
| padrões | UL 508C |
| padrões | EN/IEC 61800-3 |
| padrões | Ambiente 1 categoria C2 EN/IEC 61800-3 |
| padrões | 2 Ambiente categoria C3 EN/IEC 61800-3 |
| padrões | EN/IEC 61800-5-1 |
| padrões | IEC 61000-3-12 |
| padrões | IEC 60721-3 |
| padrões | IEC 61508 |
| padrões | IEC 13849-1 |
| altitude de funcionamento | <= 1000 m sem |
| altitude de funcionamento | 1000 ... 4800 m com degradação de corrente de 1% por 100 m |
| nível de ruído | 62.4 dB para 86/188/CEE |
| posição de operação | vertical +/- 10 graus |
| maximum THDI | <48 % 80 ... 100% da carga para IEC 61000-3-12 |
| compatibilidade eletromagnética | teste de imunidade de descarga eletrostática nível 3 para IEC 61000-4-2 |
| compatibilidade eletromagnética | teste de imunidade ao campo eletromagnético de radiofrequência com radiação nível 3 para IEC 61000-4-3 |
| compatibilidade eletromagnética | teste de imunidade a rajadas/momentâneas elétricas rápidas nível 4 para IEC 61000-4-4 |
| compatibilidade eletromagnética | 1,2/50 µs - 8/20 µs teste de imunidade contra sobretensão nível 3 para IEC 61000-4-5 |
| compatibilidade eletromagnética | teste de imunidade de radiofrequência conduzida nível 3 para IEC 61000-4-6 |
| temperatura ambiente do ar para funcionamento | -15-50 °C (sem) |
| temperatura ambiente do ar para funcionamento | 50-60 °C (com) |
| graus de poluição | 2 para EN/IEC 61800-5-1 |
| volume de ar de refrigeração | 295 m3/h |
| sinalização | CE |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| umidade relativa | 5-95 % sem condensação para IEC 60068-2-3 |
| resistência de isolamento | > 1 MOhm 500 V CC em 1 minuto à terra |
| resistência ao choque | 15 gn of 11 ms para IEC 60068-2-27 |
| característica ambiental | resistência à poluição química classe 3C3 para EN/IEC 60721-3-3 |
| característica ambiental | resistência à poluição da poeira classe 3S3 para EN/IEC 60721-3-3 |
| dissipação de alimentação em W | convecção natural: 174 W a 380 V 2,5 kHz |
| dissipação de alimentação em W | convecção forçada: 1369 W a 380 V 2,5 kHz |
| resistência à vibração | 1,5 mm pico-a-pico (f = 2-13 Hz) para IEC 60068-2-6 |
| resistência à vibração | 1 gn (f = 13-200 Hz) para IEC 60068-2-6 |
| certificações do produto | CSA |
| certificações do produto | ATEX zona 2/22 |
| certificações do produto | TÜV |
| certificações do produto | ALCANCE |
| certificações do produto | ATEX INERIS |
| certificações do produto | UL |
| certificações do produto | DNV-GL |
| Principal | |
| linha potencial Isc | 50 kA |
| potência aparente | 93.7 kVA a 480 V (direito normal) |
| potência aparente | 72.2 kVA a 480 V (trabalho pesado) |
| tipo de produto ou componente | propulsor de velocidade variável |
| variante | versão padrão |
| perfil de controle de motor assíncrono | rácio de frequência / tensão, compensação IR automática (U / f + Uo automática) |
| perfil de controle de motor assíncrono | configuração de fábrica |
| perfil de controle de motor assíncrono | controle vetorial de fluxo sem realimentação |
| destino do produto | motores síncronos |
| destino do produto | motores assíncronos |
| corrente da linha | 131.3 A a 380 V (direito normal) |
| corrente da linha | 112.7 A a 480 V (direito normal) |
| corrente da linha | 98.9 A a 380 V (trabalho pesado) |
| corrente da linha | 86.9 A a 480 V (trabalho pesado) |
| filtro EMC | integrado com 150 m max cabo do motor para EN/IEC 61800-3 category C3 |
| número de rede de fases | trifásico |
| lógica de entrada digital | 16 velocidades pré-selecionadas |
| tipo de resfriamento | convecção forçada |
| corrente de saída contínua | 145 A a 2,5 kHz of direito normal |
| corrente de saída contínua | 106 A a 2,5 kHz of trabalho pesado |
| alimentação do motor kW | 75 kW (direito normal) |
| alimentação do motor kW | 55 kW (trabalho pesado) |
| frequência de alimentação | 50..0,60 Hz - 5...5 % |
| grau de proteção IP | IP21 para IEC 61800-5-1 |
| grau de proteção IP | IP21 para IEC 60529 |
| frequência de saída | 1.0E-4-0.5 kHz |
| corrente momentânea máxima | 159.5 A durante 60 s (direito normal) |
| corrente momentânea máxima | 159 A durante 60 s (trabalho pesado) |
| tensão nominal de fornecimento [Us] | 380 ... 480 V - 15...10 % |
| frequência de comutação nominal | 2,5 kHz |
| nome abreviado do dispositivo | ATV630 |
| perfil de controle de motor síncrono | motor de imã permanente |
| perfil de controle de motor síncrono | synchronous reluctance motor |
| protocolo da porta de comunicação | Ethernet |
| protocolo da porta de comunicação | Modbus de série |
| protocolo da porta de comunicação | Modbus TCP |
| frequência de comutação | 2,5...8 kHz com |
| frequência de comutação | 2..0,8 kHz ajustável |
| alimentação do motor cv | 100 hp direito normal |
| alimentação do motor cv | 75 hp trabalho pesado |
| função de segurança | STO (remoção de torque seguro) SIL 3 |
| aplicação específica do produto | processo e utilidades |
| linha de produto | ATV600 Processo Altivar |
| frequência de saída do propulsor de velocidade | 0.1-599 Hz |
| grau de proteção | UL tipo 1 para UL 508C |
| placa de opção | slot A: módulo de comunicação, Profibus DP V1 |
| placa de opção | slot A: módulo de comunicação, Profinet |
| placa de opção | slot A: módulo de comunicação, DeviceNet |
| placa de opção | slot A: módulo de comunicação, Modbus TCP / Ethernet / IP |
| placa de opção | slot A: módulo de comunicação, "daisy chain" CANopen RJ45 |
| placa de opção | slot A: módulo de comunicação, CANopen SUB-D 9 |
| placa de opção | slot A: módulo de comunicação, CANopen terminais de parafuso |
| placa de opção | slot A / slot B: módulo de extensão analógico e digital I / O |
| placa de opção | slot A / slot B: módulo de extensão de relé de saída |
| placa de opção | slot A: módulo de comunicação, Ethernet IP / Modbus TCP / MD-Link |
| placa de opção | módulo de comunicação, BACnet MS / TP |
| placa de opção | módulo de comunicação, Ethernet Powerlink |
