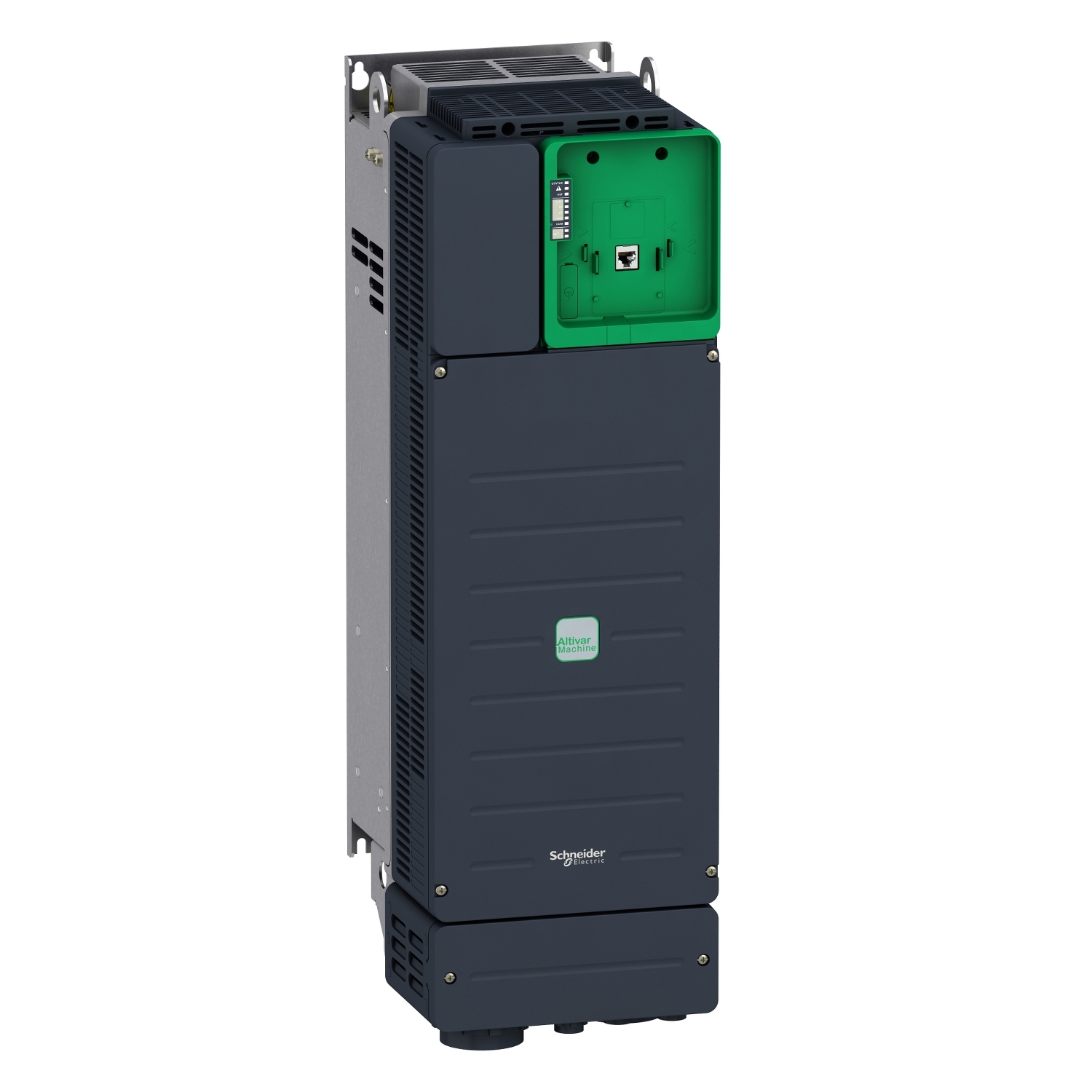

CONVERSOR ATV340D37N4E- 50 CV 380V 3F

Ref: 21.42.600 Cód: CONVERSOR ATV340D37N4E

Inversor de frequência ATV340 - 37kW- 380-480 VAC trifásico - Ethernet

Descrição
Caracteristicas Técnicas

Os inversores de frequência da linha AltivarTM Machine 340 são ideias para aplicações mais comuns, incluindo máquinas de embalagem, esteiras, trabal ho em material, elevação de carga, alimentos e bebidas, máquinas têxteis, bombas e controle de máquinas em geral. O modelo ATV340D37N4E é um produto com formato compacto, que permite a montagem lado a lado, otimizando o espa? ?o ocupado. Em situação HD, este modelo funciona com potência de até 0,75 kW/1CV, corrente de saída de 74,5A e possui alimentação trifásica de 380. ..460Vac. Já em situação de ND, sua potência é de até 1,1kW/1,5CV, com corrente de saída de 88A e alimentação trifásica de 380...460Vac.
Documentos:
Product Data Sheet Declaração de Conform idade - ATV340D37N4E Declaração RoHS da UE Declaração de Conformidade - ATV340D37N4E Declaração RoHS da China Declaração de Conformidade - ATV340D37N4E Declara? ?ão RoHS da China Declaração de Conformidade - ATV340D37N4E Declaraç? ?o RoHS da China Declaração de Conformidade - ATV340D37N4E Declaração RoHS da China Declaração de Conformidade Ambiental - ATV340D37N4E Declaração RoHS da UE

Complementar
lógica de entrada digital 16 velocidades pré-selecionadas
corrente de comutação mínima saída de relé R1, R2, R3: 5 mA a 24 V CC
tempo de atualização saída de relé (R1, R2, R3): 5 ms (+/- 0,5 ms)
tensão de saída <= tensão da fonte de alimentação
corrente de comutação máxima saída de relé R1 Ligar resistivo carga, cos phi = 1 : 3 A a 250 V CA
corrente de comutação máxima saída de relé R1 Ligar resistivo carga, cos phi = 1 : 3 A a 30 V CC
corrente de comutação máxima saída de relé R1 Ligar indutivo carga, cos phi = 0.4 e L/R = 7 ms: 2 A a 250 V CA
corrente de comutação máxima saída de relé R1 Ligar indutivo carga, cos phi = 0.4 e L/R = 7 ms: 2 A a 30 V CC
corrente de comutação máxima saída de relé R2, R3 Ligar resistivo carga, cos phi = 1 : 5 A a 250 V CA
corrente de comutação máxima saída de relé R2, R3 Ligar resistivo carga, cos phi = 1 : 5 A a 30 V CC
corrente de comutação máxima saída de relé R2, R3 Ligar indutivo carga, cos phi = 0.4 e L/R = 7 ms: 2 A a 250 V CA
corrente de comutação máxima saída de relé R2, R3 Ligar indutivo carga, cos phi = 0.4 e L/R = 7 ms: 2 A a 30 V CC
modo de troca meio duplex, duplex total, autonegociação Ethernet IP / Modbus TCP
sinalização local locais de diagnóstico: 3 LED (mono/dual colour)
sinalização local status de comunicação incorporado: 5 LED (cor dupla)
sinalização local estado do módulo de comunicação: 2 LED (cor dupla)
sinalização local presença de tensão: 1 LED (vermelho)
formato de dados 8 bits, configurável ímpar, par ou sem paridade of Modbus de série
tipo de conector conector(es)1 x RJ45, Modbus de série na face frontal
tipo de conector conector(es)1 x RJ45, Modbus de série of HMI na face frontal
tipo de conector conector(es)2 x RJ45, Ethernet IP / Modbus TCP na face frontal
interface física 2 fios RS 485 of Modbus de série
Peso 28.4 kg
resolução de frequência unidade visor: 0,1 Hz
resolução de frequência entrada analógica: 0.012 / 50 Hz
tipo de saída de relé lógica do relé configurável R1: relé de falha NA/NF durabilidade elétrica 100000 ciclos
tipo de saída de relé lógica do relé configurável R2: relé de sequência não durabilidade elétrica 100000 ciclos
tipo de saída de relé lógica do relé configurável R3: relé de sequência não durabilidade elétrica 100000 ciclos
power range 30-50 kW a 380-440 V trifásico
power range 30-50 kW a 480-500 V trifásico
número de entrada analógica 3
compensação da diferença de velocidade do motor ajustável
compensação da diferença de velocidade do motor pode ser suprimido
compensação da diferença de velocidade do motor automático seja qual for a carga
compensação da diferença de velocidade do motor não disponível em direito motor de imã permanente
número de saída digital 2
protocolo da porta de comunicação Modbus TCP
protocolo da porta de comunicação Modbus de série
protocolo da porta de comunicação Ethernet/IP
estrutura de transmissão RTU of Modbus de série
taxa de transmissão 4800 bps:; 9600 bps; 19200 bps; 38,4 Kbps of Modbus de série
taxa de transmissão 10/100 Mbit/s of Ethernet IP / Modbus TCP
método de acesso slave Modbus RTU
método de acesso slave Modbus TCP
número de entrada digital 10
erro de linearidade EA1, EA2, EA3: +/- 0,15% do valor máximo of entrada analógica
erro de linearidade AQ1, AQ2: +/- 0.2 % of saída analógica
número de endereços 1-247 of Modbus de série
largura 213 mm
profundidade 262 mm
tipo da entrada analógica EA1, EA2, EA3 tensão configurável através de software: 0..10 V CC, Impedância: 31.5 kOhm, Resolução 12 bits
tipo da entrada analógica AI1, AI3 corrente configurável através de software: 0..20 mA, Impedância: 250 Ohm, Resolução 12 bits
tipo da entrada analógica AI1, AI3 software-configurable temperature probe or water level sensor
placa de opção slot GP-X: módulo de extensão analógico e digital I / O
placa de opção slot GP-X: módulo de extensão de relé de saída
placa de opção slot GP-ENC: 5/12 V digital encoder interface module
placa de opção slot GP-ENC: analog encoder interface module
placa de opção slot GP-ENC: resolver encoder interface module
duração de amostra 2 ms +/- 0,5 ms (DI1...DI8) - entrada discreta
duração de amostra 5 ms +/- 1 ms (DI7, DI8) - pulse input
duração de amostra 1 ms +/- 1 ms (EA1, EA2, EA3) - entrada analógica
duração de amostra 5 ms +/- 1 ms (AQ1, AQ2) - saída analógica
conexão elétrica ao controle: terminal de parafuso0,75...1,5 mm² AWG 18...AWG 16
conexão elétrica lado da linha: terminal de parafuso35 ... 50 mm² AWG 2/0 ... 250 kcmil
conexão elétrica DC bus: terminal de parafuso35 ... 50 mm² AWG 3 ... 1 AWG
conexão elétrica motor: terminal de parafuso50 mm² AWG 1 ... 250 kcmil
número de saída de relé 3
altura 660 mm
rampas de aceleração e desaceleração linear adjustable separately from 0.01...9999 s
rampas de aceleração e desaceleração S, U ou personalizado
compatibilidade de entrada STOA, STOB: entrada discreta PLC de nível 1 para EN/IEC 61131-2
compatibilidade de entrada DI1...DI8: entrada discreta PLC de nível 1 para EN/IEC 61131-2
compatibilidade de entrada DI7, DI8: pulse input PLC de nível 1 para 65A IEC-68
aumento atual temporário admissível 1,5 x pol durante 60 s (trabalho pesado)
aumento atual temporário admissível 1.2 x In durante 60 s (direito normal)
motor starter type variable speed drive
tipo de entrada/saída saída lógica DQ-: 0-1 kHz, <= 30 V CC, 100 mA
tipo de entrada/saída saída lógica DQ+: 0-1 kHz, <= 30 V CC, 100 mA
tipo de entrada/saída programmable as pulse output DQ+: 0-30 kHz, <= 30 V CC, 20 mA
precisão +/- 0.6 % EA1, EA2, EA3 para uma variação de temperatura de 60 °C entrada analógica
precisão +/- 1 % AQ1, AQ2 para uma variação de temperatura de 60 °C saída analógica
modo de montagem wall Mount
número de saída analógica 2
tipo de polarização sem impedância of Modbus de série
frenagem até à paralisação por injeção CC
tipo de entrada digital STOA, STOB torque de segurança desligado, 24 V CC (<= 30 V), Impedância: > 2.2 kOhm
tipo de entrada digital DI7, DI8 programáveis ??como entrada de pulso: 0-30 kHz, 24 V CC (<= 30 V)
tipo de entrada digital DI1...DI8 programável, 24 V CC (<= 30 V), Impedância: 4.4 kOhm
tipo de proteção proteção térmica: motor
tipo de proteção safe torque off: motor
tipo de proteção motor phase loss: motor
tipo de proteção proteção térmica: unidade
tipo de proteção safe torque off: unidade
tipo de proteção superaquecimento: unidade
tipo de proteção sobre corrente: unidade
tipo de proteção output overcurrent between motor phase and earth: unidade
tipo de proteção output overcurrent between motor phases: unidade
tipo de proteção short-circuit between motor phase and earth: unidade
tipo de proteção curto-circuito entre fases do motor: unidade
tipo de proteção motor phase loss: unidade
tipo de proteção DC Bus overvoltage: unidade
tipo de proteção sobretensão de linha de alimentação: unidade
tipo de proteção subtensão de alimentação de linha: unidade
tipo de proteção input supply loss: unidade
tipo de proteção exceeding limit speed: unidade
tipo de proteção abertura no circuito de controle: unidade
alimentação alimentação externa para as entradas digitais: 24 V CC (19-30 V), <1.25 mA, Tipo de Proteção: proteção contra sobrecargas e curtos-circuitos
alimentação alimentação interna para potenciômetro de referência (1 a 10 kOhms): 10,5 V CC +/- 5 %, <10 mA, Tipo de Proteção: proteção contra sobrecargas e curtos-circuitos
alimentação alimentação interna para as entradas digitais e STO: 24 V CC (21-27 V), <200 mA, Tipo de Proteção: proteção contra sobrecargas e curtos-circuitos
lógica de entrada digital lógica positiva (fonte) (STOA, STOB), < 5 V (estado 0), > 11 V (estado 1)
lógica de entrada digital lógica positiva (fonte) (DI1...DI8), < 5 V (estado 0), > 11 V (estado 1)
lógica de entrada digital lógica negativa (coletor) (DI1...DI8), > 16 V (estado 0), < 10 V (estado 1)
lógica de entrada digital lógica positiva (fonte) (DI7, DI8), <0,6 V (estado 0), > 2,5 V (estado 1)
tipo da saída analógica tensão configurável através de software AQ1, AQ2: 0..10 V CC impedância 470 Ohm, Resolução 10 bits
tipo da saída analógica corrente configurável através de software AQ1, AQ2: 0..20 mA impedância 500 Ohm, Resolução 10 bits
Meio ambiente
dissipação de alimentação em W convecção natural: 90 W a 380 V 4 kHz (trabalho pesado)
dissipação de alimentação em W convecção forçada: 796 W a 380 V 4 kHz (trabalho pesado)
dissipação de alimentação em W convecção natural: 105 W a 380 V 4 kHz (direito normal)
dissipação de alimentação em W convecção forçada: 943 W a 380 V 4 kHz (direito normal)
certificações do produto CSA
certificações do produto UL
certificações do produto ALCANCE
certificações do produto TÜV
temperatura ambiente do ar para armazenamento -40-70 °C
graus de poluição 2 para EN/IEC 61800-5-1
volume de ar de refrigeração 240 m3/h
temperatura ambiente do ar para funcionamento 50-60 °C com redução da corrente (trabalho pesado)
temperatura ambiente do ar para funcionamento 40-60 °C com redução da corrente (direito normal)
temperatura ambiente do ar para funcionamento -15-50 °C sem degradação de corrente (trabalho pesado)
temperatura ambiente do ar para funcionamento -15-40 °C sem degradação de corrente (direito normal)
sinalização CE
compatibilidade eletromagnética teste de imunidade de descarga eletrostática nível 3 para IEC 61000-4-2
compatibilidade eletromagnética teste de imunidade ao campo eletromagnético de radiofrequência com radiação nível 3 para IEC 61000-4-3
compatibilidade eletromagnética teste de imunidade a rajadas/momentâneas elétricas rápidas nível 4 para IEC 61000-4-4
compatibilidade eletromagnética 1,2/50 µs - 8/20 µs teste de imunidade contra sobretensão nível 3 para IEC 61000-4-5
compatibilidade eletromagnética teste de imunidade de radiofrequência conduzida nível 3 para IEC 61000-4-6
padrões UL 508C
padrões EN/IEC 61800-3
padrões Ambiente 1 categoria C2 EN/IEC 61800-3
padrões 2 Ambiente categoria C3 EN/IEC 61800-3
padrões EN/IEC 61800-5-1
padrões IEC 61000-3-12
padrões IEC 60721-3
padrões IEC 61508
padrões IEC 13849-1
altitude de funcionamento <= 1000 m sem
altitude de funcionamento 1000 ... 4800 m com degradação de corrente de 1% por 100 m
nível de ruído 63.5 dB para 86/188/CEE
resistência ao choque 15 gn of 11 ms para IEC 60068-2-27
grau de protecção IP IP20
característica ambiental resistência à poluição química classe 3C3 para EN/IEC 60721-3-3
característica ambiental resistência à poluição da poeira classe 3S3 para EN/IEC 60721-3-3
resistência à vibração 1,5 mm pico-a-pico (f = 2-13 Hz) para IEC 60068-2-6
resistência à vibração 1 gn (f = 13-200 Hz) para IEC 60068-2-6
resistência de isolamento > 1 MOhm 500 V CC em 1 minuto à terra
posição de operação vertical +/- 10 graus
isolamento entre os terminais de alimentação e de controle
umidade relativa 5-95 % sem condensação para IEC 60068-2-3
Principal
frequência de comutação nominal 4 kHz
tipo de resfriamento convecção forçada
corrente de saída contínua 88 A a 4 kHz of direito normal
corrente de saída contínua 74.5 A a 4 kHz of trabalho pesado
tipo de produto ou componente propulsor de velocidade variável
variante versão padrão
potência aparente 57.4 kVA a 480 V (direito normal)
potência aparente 49.1 kVA a 480 V (trabalho pesado)
perfil de controle de motor assíncrono controle vetorial de fluxo sem realimentação
perfil de controle de motor assíncrono rácio de frequência / tensão, compensação IR automática (U / f + Uo automática)
perfil de controle de motor assíncrono configuração de fábrica
frequência de comutação 2..0,16 kHz ajustável
frequência de comutação 4..0,16 kHz com
número de fases da rede trifásico
função de segurança STO (remoção de torque seguro) SIL 3
alimentação do motor cv 60 hp of direito normal
alimentação do motor cv 50 hp of trabalho pesado
frequência de alimentação 50..0,60 Hz +/- 5 %
grau de proteção UL tipo 1 para UL 508C
grau de proteção IP IP20 para IEC 61800-5-1
grau de proteção IP IP20 para IEC 60529
linha de produto Altivar Machine ATV340
frequência de saída do propulsor de velocidade 0.1-500 Hz
alimentação do motor kW 45 kW of direito normal
alimentação do motor kW 37 kW of trabalho pesado
corrente momentânea máxima 105.6 A durante 60 s (direito normal)
corrente momentânea máxima 105.6 A durante 2 s (direito normal)
corrente momentânea máxima 111.8 A durante 60 s (trabalho pesado)
corrente momentânea máxima 111.8 A durante 2 s (trabalho pesado)
tensão nominal de fornecimento [Us] 380 ... 480 V - 15...10 %
aplicativo do dispositivo machine
nome abreviado do dispositivo ATV340
perfil de controle de motor síncrono reluctance motor
perfil de controle de motor síncrono motor de imã permanente
linha potencial Isc 50 kA
destino do produto motores síncronos
destino do produto motores assíncronos
corrente da linha 79.8 A a 380 V with internal line choke (direito normal)
corrente da linha 69.1 A a 480 V with internal line choke (direito normal)
corrente da linha 67.1 A a 380 V with internal line choke (trabalho pesado)
corrente da linha 59 A a 480 V with internal line choke (trabalho pesado)
corrente da linha 67.1 A
corrente da linha 59.0 A
filtro EMC integrado com 50 m max cabo do motor para EN/IEC 61800-3 categoria C2
filtro EMC integrado com 150 m max cabo do motor para EN/IEC 61800-3 category C3
