CONVERSOR ATV320U11N4B- 1,5 CV 380V 3F
Ref: 21.42.257 Cód: CONVERSOR ATV320U11N4B

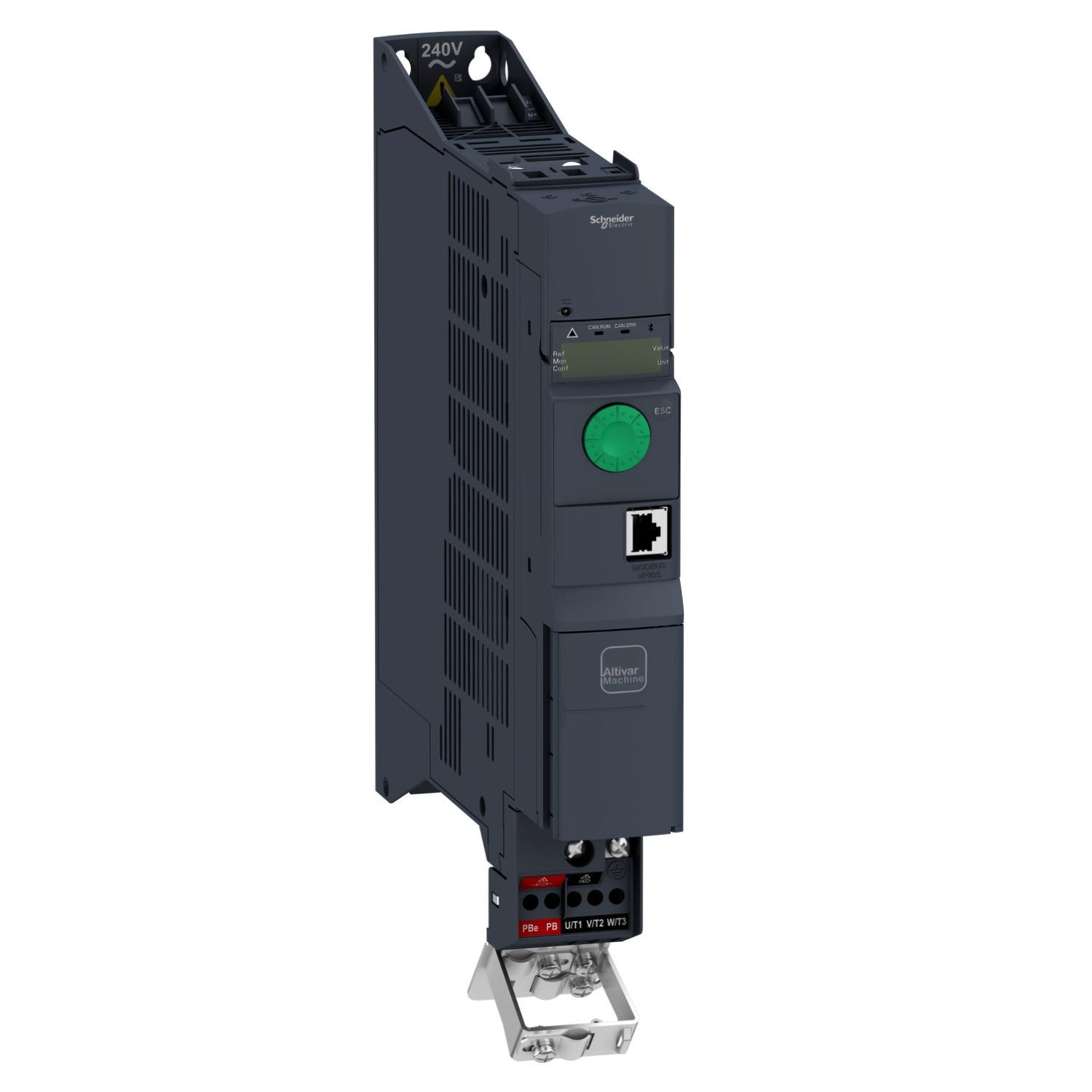

Inversor de frequência ATV320 - 1.1kW - 380-480 VAC trifásico - book
Os inversores de frequência da linha AltivarTM Machine 320 são ideias para
aplicações simples e avançadas de manuseio de materiais, elevação de ca
rga, máquinas de embalagem, máquinas téxtil, sistemas de bombeamento e apl
icações gerais que requerem conectividade, segurança, robustez e excelente
custo-benefício. O modelo ATV320U11N4B é um produto com formato book, idea
l para otimização de espaço em painel, possui alimentação trifásica de
380...480Vac, potência de 1,1kW/1,5CV e corrente de saída de 3A.
Documentos:
Product Data SheetDeclaração d e Conformidade - ATV320U11N4B Declaração RoHS da ChinaDeclaração de Conformidade - ATV320U11N4B Declaração RoHS da UE| Complementar | |
| tipo de produto ou componente | propulsor de velocidade variável |
| relative symmetric network frequency tolerance | 5% |
| potência aparente | 3.3 kVA a 500 V (trabalho pesado) |
| limites de tensão de alimentação | 323-550 V |
| operating element present | TRUE |
| permitted relative humidity (during transport) | class 2K5 according to EN 60721-3 |
| número de saída analógica | 1 |
| corrente de comutação mínima | saída de relé R1, R2: 5 mA a 24 V CC |
| tempo de atualização | entrada lógica (ED1 ... ED6): 8 ms (+/- 0,7 ms) |
| tempo de atualização | saída de relé (R1A, R1B, R1C): 2 ms |
| tempo de atualização | saída de relé (R2A, R2C): 2 ms |
| supporting protocol for DeviceNet | TRUE |
| tipo de resfriamento | ventilador |
| supporting protocol for EtherNet/IP | TRUE |
| corrente de saída contínua | 3.0 A a 4 kHz of trabalho pesado |
| number of inputs, bidirectional, not potential-free | 0 |
| isolamento | entre os terminais de alimentação e de controle |
| with safety function Safe programmable logic | FALSE |
| brake chopper integrated | TRUE |
| tensão de saída | <= tensão da fonte de alimentação |
| posição de operação | vertical +/- 10 graus |
| frequência de comutação nominal | 4 kHz |
| power loss static current independent | 41 W |
| supporting protocol for SUCONET | FALSE |
| filtro EMC | Filtro EMC classe C2 integrado |
| tipo de polarização | sem impedância of Modbus de série |
| frenagem até à paralisação | por injeção CC |
| maximum acceleration under shock load (during storage) | 150 m/s² at 11 ms |
| tipo de proteção | interrupções da fase de entrada: unidade |
| tipo de proteção | sobrecorrente entre fases de saída e terra: unidade |
| tipo de proteção | proteção contra sobreaquecimento: unidade |
| tipo de proteção | curto-circuito entre fases do motor: unidade |
| tipo de proteção | proteção térmica: unidade |
| number of HW interfaces serial TTY | 0 |
| alimentação | alimentação interna para potenciômetro de referência (1 a 10 kOhms): 10,5 V CC +/- 5 %, <10 mA, Tipo de Proteção: proteção contra sobrecargas e curtos-circuitos |
| number of HW interfaces other | 1 |
| with safety function Safely Limited Speed (SLS) | TRUE |
| nome abreviado do dispositivo | ATV320 |
| torque de frenagem | <= 170% durante 60 s com resistor de frenagem |
| ambient air transport temperature | -25-70 °C |
| maximum deflection under vibratory load (during storage) | 3.5 mm at 2...13 Hz |
| precisão da velocidade | +/- 10% do deslize nominal 0,2 Tn a Tn |
| perfil de controle de motor síncrono | controle vetorial sem sensor |
| certificações do produto | CE |
| certificações do produto | ATEX |
| certificações do produto | NOM |
| certificações do produto | GOST |
| certificações do produto | EAC |
| certificações do produto | RCM |
| certificações do produto | KC |
| certificações do produto | ALCANCE |
| linha potencial Isc | 5 kA |
| frequência da rede | 50...60 Hz |
| lógica de entrada digital | lógica negativa (coletor) (ED1 ... ED6), > 19 V (estado 0), < 13 V (estado 1) |
| lógica de entrada digital | lógica positiva (fonte) (ED1 ... ED6), < 5 V (estado 0), > 11 V (estado 1) |
| destino do produto | motores síncronos |
| destino do produto | motores assíncronos |
| tipo da saída analógica | AQ1 corrente configurável através de software: 0..20 mA, Impedância: 800 Ohm, Resolução 10 bits |
| tipo da saída analógica | AQ1 tensão configurável através de software: 0..10 V, Impedância: 470 Ohm, Resolução 10 bits |
| dissipação de alimentação em W | ventilador: 41.0 W a 380 V 4 kHz |
| corrente da linha | 5.0 A a 380 V (trabalho pesado) |
| corrente da linha | 3.8 A a 500 V (trabalho pesado) |
| maximum deflection under vibratory load (during operation) | 1.5 mm at 2...13 Hz |
| interface física | 2 fios RS 485 of Modbus serial/CANopen |
| number of HW interfaces PROFINET | 0 |
| tipo de saída digital | lógica do relé configurável: (R1A, R1B, R1C NA/NF - 100000 ciclos |
| tipo de saída digital | lógica do relé configurável: (R2A, R2B não - 100000 ciclos |
| tipo de saída digital | lógica: (LO |
| perfil de controle de motor assíncrono | relação de tensão/frequência, 5 pontos |
| perfil de controle de motor assíncrono | controle vetorial de fluxo sem sensor. padrão |
| perfil de controle de motor assíncrono | relação tensão/frequência - Economia de Energia, U/f ao quadrado |
| perfil de controle de motor assíncrono | flux vector control without sensor - Energy Saving |
| perfil de controle de motor assíncrono | relação de tensão/frequência, 2 pontos |
| number of HW interfaces industrial Ethernet | 0 |
| corrente de comutação máxima | saída de relé R1 Ligar resistivo carga, cos phi = 1 : 3 A a 250 V CA |
| corrente de comutação máxima | saída de relé R1 Ligar resistivo carga, cos phi = 1 : 4 A a 30 V CC |
| corrente de comutação máxima | saída de relé R1, R2 Ligar indutivo carga, cos phi = 0.4 : 2 A a 250 V CA |
| corrente de comutação máxima | saída de relé R1, R2 Ligar indutivo carga, cos phi = 0.4 : 2 A a 30 V CC |
| corrente de comutação máxima | saída de relé R2 Ligar resistivo carga, cos phi = 1 : 5 A a 250 V CA |
| corrente de comutação máxima | saída de relé R2 Ligar resistivo carga, cos phi = 1 : 5 A a 30 V CC |
| variante | versão padrão |
| variante | com chave de desconexão |
| 4 quadrant operation possible | TRUE |
| supporting protocol for INTERBUS | FALSE |
| supporting protocol for INTERBUS-Safety | FALSE |
| formato de dados | 8 bits, configurável ímpar, par ou sem paridade of Modbus de série |
| maximum deflection under vibratory load (during transport) | 3.5 mm at 2...13 Hz |
| resistência de isolamento | > 1 MOhm 500 V CC em 1 minuto à terra |
| formato da unidade | livro |
| with safety function Safe torque off (STO) | TRUE |
| volume de ar de refrigeração | 9.4 m3/h |
| environmental class (during transport) | class 2C3 according to EN 60721-3 |
| environmental class (during transport) | class 2S1 according to EN 60721-3 |
| number of HW interfaces USB | 0 |
| sinalização | CE |
| sinalização | ATEX |
| sinalização | UL |
| sinalização | CSA |
| sinalização | EAC |
| sinalização | RCM |
| supporting protocol for ASI | FALSE |
| supporting protocol for PROFIBUS | TRUE |
| supporting protocol for PROFINET CBA | FALSE |
| maximum acceleration under vibrational stress (during operation) | 10 m/s² at 13...200 Hz |
| number of HW interfaces serial RS485 | 1 |
| precisão | +/- 0.2 % EA1, EA2, EA3 para uma temperatura de -10...60 °C entrada analógica |
| precisão | +/- 0.5 % EA1, EA2, EA3 para uma temperatura de 25 °C entrada analógica |
| precisão | +/- 1 % AQ1 para uma temperatura de 25 °C saída analógica |
| precisão | +/- 2 % AQ1 para uma temperatura de -10...60 °C saída analógica |
| grau de proteção IP | IP20 para EN/IEC 61800-5-1 |
| grau de proteção IP | IP20 para IEC 60529 |
| alimentação do motor kW | 1.1 kW of trabalho pesado |
| maximum acceleration under vibratory load (during storage) | 10 m/s² at 13...200 Hz |
| tipo de conector | 1 RJ45 (na face frontal) of Modbus/CANopen |
| number of HW interfaces serial RS232 | 0 |
| supporting protocol for Data-Highway | FALSE |
| aumento atual temporário admissível | 1,5 x pol durante 60 s (trabalho pesado) |
| conexão elétrica | spring cage terminal, capacidade de Fixação: 1,5..0,20,5 mm², AWG 14 ... 11 AWG (fonte de alimentação) |
| conexão elétrica | spring cage terminal, capacidade de Fixação: 1,5..0,20,5 mm², AWG 14...AWG 12 (DC bus) |
| conexão elétrica | spring cage terminal, capacidade de Fixação: 1,5..0,20,5 mm², AWG 14...AWG 12 (resitência de frenagem/motos) |
| conexão elétrica | spring cage terminal, capacidade de Fixação: 1,5..0,20,5 mm², AWG 20...AWG 16 (controle) |
| motor starter type | variable speed drive |
| supporting protocol for PROFINET IO | TRUE |
| corrente momentânea máxima | 4.5 A durante 60 s (trabalho pesado) |
| tensão nominal de fornecimento [Us] | 380...500 V - 15...10 % |
| tipo de entrada digital | programável (coletor/rede) (ED1 ... ED4)24..0,30 V CC, Com PLC de nível 1 |
| tipo de entrada digital | programável como uma entrada de pulso de 20 kpps (DI5)24..0,30 V CC, Com PLC de nível 1 |
| tipo de entrada digital | sonda PTC configurável por interruptor (DI6)24..0,30 V CC |
| tipo de entrada digital | torque de segurança desligado (STO)24..0,30 V CC - 1500 Ohm |
| modo de montagem | cabinet mount |
| relative symmetric mains voltage tolerance | 10% |
| potência nominal de saída | 1.1 kW |
| EMC limit value (complied) | TRUE |
| power range | 1.1-1.5 kW a 380-500 V trifásico |
| número de fases da rede | trifásico |
| Peso | 2.5 kg |
| with safety function Safe Direction (SDI) | FALSE |
| resolução de frequência | unidade visor: 0,1 Hz |
| resolução de frequência | entrada analógica: 0.012 / 50 Hz |
| permitted relative humidity (during storage) | class 1K5 according to EN 60721-3 |
| frequência de comutação | 2..0,16 kHz ajustável |
| frequência de comutação | 4..0,16 kHz com |
| supporting protocol for CAN | TRUE |
| application in domestic and commercial area permitted | FALSE |
| número de entrada analógica | 3 |
| compensação da diferença de velocidade do motor | automático seja qual for a carga |
| compensação da diferença de velocidade do motor | ajustável 0..0,300 % |
| compensação da diferença de velocidade do motor | não disponível na relação de tensão/frequência (2 ou 5 pontos) |
| nível de ruído | 43 dB para 86/188/CEE |
| supporting protocol for MODBUS | TRUE |
| número de saída digital | 3 |
| supporting protocol for DeviceNet Safety | FALSE |
| protocolo da porta de comunicação | Modbus de série |
| protocolo da porta de comunicação | CANopen |
| retorno de regulamento | regulador PID ajustável |
| estrutura de transmissão | RTU of Modbus de série |
| with safety function Safe Position (SP) | FALSE |
| taxa de transmissão | 4,8, 9,6, 19,2, 38,4 kbit / s of Modbus de série |
| taxa de transmissão | 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps of CANopen |
| with safety function Safely Limited Position (SLP) | FALSE |
| método de acesso | slave CANopen |
| with safety function Safe Operating Stop (SOS) | FALSE |
| altura | 325.0 mm |
| permitted relative humidity (during operation) | class 3K5 according to EN 60721-3 |
| intervalo de velocidades | 1-100 of motor assíncrono em modo ciclo aberto |
| número de entrada digital | 7 |
| corrente de saída nominal | 9:00 AM |
| aplicação específica do produto | máquinas complexas |
| sinalização local | N/A |
| sinalização local | N/A |
| sinalização local | N/A |
| sinalização local | N/A |
| number of HW interfaces parallel | 0 |
| função de segurança | STO (remoção de torque seguro) SIL 3 |
| função de segurança | SLS (rotação limitada de segura) |
| função de segurança | SS1 (parada segura 1) |
| função de segurança | SMS (safe maximum speed) |
| função de segurança | GDL (guard door locking) |
| erro de linearidade | EA1, EA2, EA3: +/- 0.2...0.5 % de valor máximo of entrada analógica |
| erro de linearidade | AQ1: +/- 0.3 % of saída analógica |
| número de endereços | 1-127 of CANopen |
| número de endereços | 1-247 of Modbus de série |
| Aplicação especifica | machinery |
| altitude de funcionamento | <= 1000 m sem |
| altitude de funcionamento | 1000...3000 m com degradação de corrente de 1% por 100 m |
| supporting protocol for BACnet | FALSE |
| supporting protocol for LON | FALSE |
| with sft fct Safe Stop 2 (SS2) | FALSE |
| with safety function Safe Stop 1 (SS1) | TRUE |
| number of input phases | 3 |
| largura | 45 mm |
| categoria de sobretensão | III |
| supporting protocol for KNX | FALSE |
| profundidade | 245 mm |
| alimentação do motor cv | 1.5 hp of trabalho pesado |
| tipo da entrada analógica | EA1 tensão: 0..10 V CC, Impedância: 30000 Ohm, Resolução 10 bits |
| tipo da entrada analógica | EA2 tensão diferencial bipolar: +/- 10 V CC, Impedância: 30000 Ohm, Resolução 10 bits |
| tipo da entrada analógica | EA3 corrente: 0...20 mA (ou 4-20 mA, x-20 mA, 20-x mA ou outros padrões por configuração), Impedância: 250 Ohm, Resolução 10 bits |
| number of output phases | 3 |
| supporting protocol for PROFIsafe | FALSE |
| application in industrial area permitted | TRUE |
| frequência de alimentação | 50..0,60 Hz - 5...5 % |
| computer port | TRUE |
| environmental class (during storage) | class 1C3 according to EN 60721-3 |
| environmental class (during storage) | class 1S2 according to EN 60721-3 |
| environmental class (during operation) | class 3C3 according to IEC 60721-3-3 |
| environmental class (during operation) | class 3S2 according to IEC 60721-3-3 |
| duração de amostra | 2 ms (EA1, EA2, EA3) - entrada analógica |
| duração de amostra | 2 ms (AQ1) - saída analógica |
| supporting protocol for Foundation Fieldbus | FALSE |
| supporting protocol for other bus systems | TRUE |
| placa de opção | módulo de comunicação, "daisy chain" CANopen RJ45 |
| placa de opção | módulo de comunicação, CANopen SUB-D 9 |
| placa de opção | módulo de comunicação, CANopen estilo aberto bloco terminal |
| placa de opção | módulo de comunicação, EtherCAT RJ45 |
| placa de opção | módulo de comunicação, DeviceNet |
| placa de opção | módulo de comunicação, Ethernet/IP |
| placa de opção | módulo de comunicação, Profibus DP V1 |
| placa de opção | módulo de comunicação, Profinet |
| placa de opção | módulo de comunicação, Ethernet Powerlink |
| optical interface present | FALSE |
| supporting protocol for TCP/IP | TRUE |
| number of HW interfaces serial RS422 | 0 |
| with safety function Safe brake management (SBC/SBT) | FALSE |
| maximum acceleration under vibratory load (during transport) | 10 m/s² at 13...200 Hz |
| maximum acceleration under shock load (during transport) | 150 m/s² at 11 ms |
| rampas de aceleração e desaceleração | linear |
| rampas de aceleração e desaceleração | U |
| rampas de aceleração e desaceleração | S |
| rampas de aceleração e desaceleração | CUS |
| rampas de aceleração e desaceleração | comutação de rampa |
| rampas de aceleração e desaceleração | acceleration/deceleration ramp adaptation |
| rampas de aceleração e desaceleração | acceleration/deceleration automatic stop with DC injection |
| linha de produto | Altivar Machine ATV320 |
| maximum acceleration under shock impact (during operation) | 150 m/s² at 11 ms |
| maximum output voltage | 500 V |
| base load current at high overload | 9:00 AM |
| frequência de saída do propulsor de velocidade | 0.1-599 Hz |
| faixa de potência | 1.1...1.5 kW |
| supporting protocol for AS-Interface Safety at Work | FALSE |
| padrões | EN/IEC 61800-3 |
| padrões | Ambiente 1 categoria C2 EN/IEC 61800-3 |
| padrões | 2 Ambiente categoria C3 EN/IEC 61800-3 |
| padrões | EN/IEC 61800-5-1 |
| padrões | IEC 60721-3 |
| padrões | IEC 61508 |
| padrões | IEC 13849-1 |
| padrões | UL 508C |
| padrões | UL 61800-5-1 |
| padrões | CSA C22.2 No 274 |
| supporting protocol for SafetyBUS P | FALSE |
| with safety function Safe Speed Monitor (SSM) | FALSE |
| encoder protocol present | TRUE |
| supporting protocol for SERCOS | FALSE |
| precisão de torque | +/- 15 % |
| sobretorque temporário | 170-200 % do torque nominal do motor |
| Meio ambiente | |
| compatibilidade eletromagnética | teste de imunidade de descarga eletrostática nível 3 para IEC 61000-4-2 |
| compatibilidade eletromagnética | teste de imunidade ao campo eletromagnético de radiofrequência com radiação nível 3 para IEC 61000-4-3 |
| compatibilidade eletromagnética | teste de imunidade a rajadas/momentâneas elétricas rápidas nível 4 para IEC 61000-4-4 |
| compatibilidade eletromagnética | 1,2/50 µs - 8/20 µs teste de imunidade contra sobretensão nível 3 para IEC 61000-4-5 |
| compatibilidade eletromagnética | teste de imunidade de radiofrequência conduzida nível 3 para IEC 61000-4-6 |
| compatibilidade eletromagnética | teste de imunidade contra quedas e interrupções da tensão para IEC 61000-4-11 |
| temperatura ambiente do ar para funcionamento | -10-50 °C sem |
| temperatura ambiente do ar para funcionamento | 50-60 °C com |
| graus de poluição | 2 para EN/IEC 61800-5-1 |
| resistência ao choque | 15 gn of 11 ms para EN/IEC 60068-2-27 |
| umidade relativa | 5-95 % sem condensação para IEC 60068-2-3 |
| umidade relativa | 5-95 % sem goteiras para IEC 60068-2-3 |
| temperatura ambiente do ar para armazenamento | -25-70 °C |
| resistência à vibração | 1 gn (f = 13-200 Hz) para EN/IEC 60068-2-6 |
| resistência à vibração | 1,5 mm pico-a-pico (f = 2-13 Hz) para EN/IEC 60068-2-6 |
| característica ambiental | resistência à poluição química classe 3C3 para EN/IEC 60721-3-3 |
| característica ambiental | resistência à poluição da poeira class 3S2 para EN/IEC 60721-3-3 |
