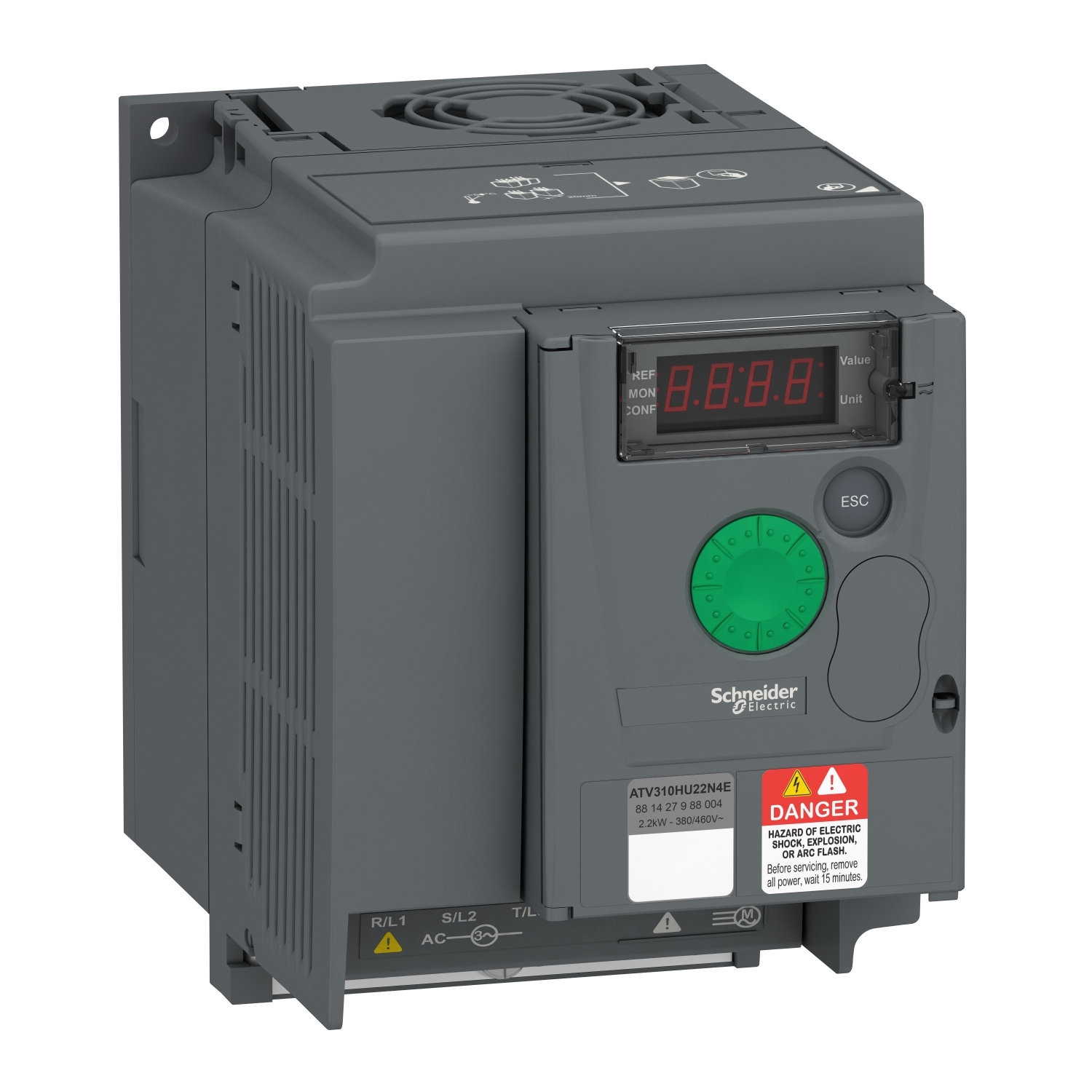

CONVERSOR ATV310HU22N4E - 3 CV 380V 3F
Ref: 21.42.004 Cód: CONVERSOR ATV310HU22N4E
Inversor de frequência ATV310 - 2.2 kW - 380-460 VAC trifásico
Os inversores de frequência da linha Easy Altivar 310 garantem as funções
necessárias com preço justo sem compremeter a qualidade! Isso além de fun
ções integradas que os tornam adequados para as aplicações mais comuns, i
ncluindo máquinas têxtil, transporte de materiais, máquinas de cerâmica,
embalagem e empacotamento, ferramentaria e máquinas de madeira. O modelo ATV
310HU22N4E possui alimentação trifásica de 380...460Vca, funciona com pot?
?ncia de até 2,2kW/3CV e corrente de saída de 5,5A.
D ocumentos:
Product Data SheetDeclaração de Conformidade - ATV 310HU22N4E Declaração REAChDeclaração de Conformidade - ATV310HU22N4E Declara? ?ão RoHS da UEDeclaração de Conformidade - ATV310HU22N4E Declaraç? ?o RoHS da ChinaDeclaraç ão de Conformidade - ATV310HU22N4E Declaração REAChDeclaração de Conformidade - ATV310HU22N4E Declaração RoHS da UEDeclaração de Conformidade - ATV310HU22N4E Declaração RoHS da ChinaDeclaração de Conformidade - ATV310HU22N4E Declaração REA ChDec laração de Conformidade - ATV310HU22N4E Declaração RoHS da UEDecla ração de Conformidad e - ATV310HU22N4E Declaração RoHS da ChinaDeclaração de Conformidade - ATV310HU2 2N4E Declaração REAChDeclaração de Conformidade - ATV310HU22N4E Declaração R oHS da UEDeclar ação de Conformidade - ATV310HU22N4E Declaração RoHS da ChinaDecla ração de Conformidade Ambiental - ATV310HU22N4E Declaração RoHS da China< /a>| Complementar | |
| linha potencial Isc | 5 kA |
| destino do produto | motores assíncronos |
| lógica de entrada digital | lógica negativa (coletor), > 16 V (estado 0), < 10 V (estado 1), impedância de entrada 3.5 kOhm |
| lógica de entrada digital | lógica positiva (fonte), 0...< 5 V (estado 0), > 11 V (estado 1) |
| tipo da saída analógica | SA1 tensão configurável através de software: 0..10 V, Impedância: 470 Ohm, Resolução 8 bits |
| tipo da saída analógica | SA1 corrente configurável através de software: 0..20 mA, Impedância: 800 Ohm, Resolução 8 bits |
| corrente de comutação mínima | 5 mA a 24 V CC of relé lógico |
| altura | 151 mm |
| rampas de aceleração e desaceleração | U |
| rampas de aceleração e desaceleração | linear from 0...999.9 s |
| rampas de aceleração e desaceleração | S |
| constante temporal | 20 ms +/- 1 ms para alteração de referência |
| frequência de saída do propulsor de velocidade | 0.5-400 Hz |
| tensão de saída | 380...460 V trifásico |
| corrente de comutação máxima | 2 A a 250 V CA Ligar indutivo carga cos phi = 0.4 E/D = 7 ms of relé lógico |
| corrente de comutação máxima | 2 A a 30 V CC Ligar indutivo carga cos phi = 0.4 E/D = 7 ms of relé lógico |
| corrente de comutação máxima | 3 A a 250 V CA Ligar resistivo carga cos phi = 1 E/D = 0 ms of relé lógico |
| corrente de comutação máxima | 4 A a 30 V CC Ligar resistivo carga cos phi = 1 E/D = 0 ms of relé lógico |
| perfil de controle de motor assíncrono | relação de frequência/tensão quadrática |
| perfil de controle de motor assíncrono | relação de poupança de energia |
| perfil de controle de motor assíncrono | Controle vetorial sem feedback |
| sobretorque temporário | 170-200 % relativo ao torque nominal do motor dependendo do calibre do inversor e tipo de motor |
| frenagem até à paralisação | por injeção CC, <30 s |
| dissipação de alimentação em W | 66.32 W a In |
| Peso | 1.1 kg |
| resolução de frequência | entrada analógica: conversor A/D, 10 bits |
| resolução de frequência | unidade visor: 0,1 Hz |
| frequência de comutação | 2...12 kHz ajustável |
| tipo de conector | RJ45 (na face frontal) of Modbus |
| corrente momentânea máxima | 8.3 A of 60 s |
| serviço de comunicação | ler registros retidos (03) 29 palavras |
| serviço de comunicação | escrever registro único (06) 29 palavras |
| serviço de comunicação | escrever vários registros (16) 27 palavras |
| serviço de comunicação | ler/gravar vários registros (23) 4/4 palavras |
| serviço de comunicação | ler identificação de dispositivo (43) |
| número de entrada analógica | 1 |
| conexão elétrica | terminal, capacidade de Fixação: 1,5..0,20,5 mm² (L1, L2, L3, PA/+, PB, U, V, W) |
| compensação da diferença de velocidade do motor | predefinição de fábrica |
| compensação da diferença de velocidade do motor | ajustável |
| corrente da linha | 7.2 A |
| número de saída digital | 2 |
| interface física | 2 fios RS 485 of Modbus |
| protocolo da porta de comunicação | Modbus |
| estrutura de transmissão | RTU of Modbus |
| número de saída analógica | 1 |
| taxa de transmissão | 4800 bit / s |
| taxa de transmissão | 9600 bit/s |
| taxa de transmissão | 19200 bit/s |
| taxa de transmissão | 38400 bit/s |
| isolamento | elétrico entre a potência e o controle |
| tipo de resfriamento | ventilador integrado |
| corrente de saída contínua | 5.5 A a 4 kHz |
| tipo de entrada digital | programável LI1...LI4 24 V 18..0,30 V |
| intervalo de velocidades | Jan-20 |
| número de entrada digital | 4 |
| erro de linearidade | +/- 0.3 % do valor maximo of entrada analógica |
| número de endereços | 1-247 of Modbus |
| potência aparente | 5.7 kVA |
| posição de operação | vertical +/- 10 graus |
| frequência de comutação nominal | 4 kHz |
| quantidade por conjunto | conjunto de 1 |
| filtro EMC | sem filtro EMC |
| largura | 105 mm |
| profundidade | 143 mm |
| tipo de proteção | sobretensão de linha de alimentação |
| tipo de proteção | subtensão de alimentação de linha |
| tipo de proteção | sobrecorrente entre fases de saída e terra |
| tipo de proteção | proteção contra sobreaquecimento |
| tipo de proteção | curto-circuito entre fases do motor |
| tipo de proteção | contra perda de fase de entrada |
| tipo de proteção | Proteção termica do motor via calculo de I²t |
| torque de aperto | 0.8-1 N.m |
| torque de frenagem | até 150% do binário nominal do motor com resistor de frenagem a inércia elevada |
| torque de frenagem | Até 70% do torque nominal sem resistor de frenagem |
| frequência de alimentação | 50/60 Hz +/- 5 % |
| tipo de saída digital | saída lógica LO+, LO- |
| tipo de saída digital | Rele de saida protegido R1A, R1B, R1C 1 F/A |
| duração de amostra | 10 ms of entrada analógica |
| duração de amostra | 20 ms, Tolerância +/- 1 ms of entrada lógica |
| tipo da entrada analógica | corrente configurável EA1 0..20 mA 250 Ohm |
| tipo da entrada analógica | tensão configurável EA1 0..10 V 30 kOhm |
| tipo da entrada analógica | tensão configurável EA1 0..0,5 V 30 kOhm |
| alimentação | alimentação interna para potenciômetro de referência: 5 V (4.75-5.25 V)CC, <10 mA com proteção contra sobrecargas e curtos-circuitos |
| alimentação | alimentação interna para entradas lógicas: 24 V (20.4-28.8 V)CC, <100 mA com proteção contra sobrecargas e curtos-circuitos |
| Meio ambiente | |
| graus de poluição | 2 para EN/IEC 61800-5-1 |
| grau de proteção IP | IP20 sem placa de vedação na parte superior |
| grau de proteção IP | IP41 topo |
| altitude de funcionamento | <= 1000 m sem |
| umidade relativa | 5-95 % sem condensação para IEC 60068-2-3 |
| umidade relativa | 5-95 % sem goteiras para IEC 60068-2-3 |
| temperatura ambiente do ar para armazenamento | -25-70 °C |
| padrões | EN/IEC 61800-3 |
| padrões | EN/IEC 61800-5-1 |
| característica ambiental | resistência à poluição da poeira class 3S2 para EN/IEC 60721-3-3 |
| característica ambiental | resistência à poluição química classe 3C3 para EN/IEC 60721-3-3 |
| compatibilidade eletromagnética | teste de imunidade a rajadas/momentâneas elétricas rápidas - nível de teste: nível 4 para EN/IEC 61000-4-4 |
| compatibilidade eletromagnética | teste de imunidade de descarga eletrostática - nível de teste: nível 3 para EN/IEC 61000-4-2 |
| compatibilidade eletromagnética | imunidade a perturbações conduzidas - nível de teste: nível 3 para EN/IEC 61000-4-6 |
| compatibilidade eletromagnética | teste de imunidade ao campo eletromagnético de radiofrequência com radiação - nível de teste: nível 3 para EN/IEC 61000-4-3 |
| compatibilidade eletromagnética | teste de imunidade contra quedas e interrupções da tensão para EN/IEC 61000-4-11 |
| compatibilidade eletromagnética | surge immunity test - nível de teste: nível 3 para EN/IEC 61000-4-5 |
| resistência ao choque | 15 gn of 11 ms para EN/IEC 60068-2-27 |
| temperatura ambiente do ar para funcionamento | -10-55 °C sem degradação |
| temperatura ambiente do ar para funcionamento | 55-60 °C cobertura de proteção da parte superior da unidade removida com degradação de corrente de 2,2% por °C |
| Principal | |
| tipo de produto ou componente | propulsor de velocidade variável |
| tensão nominal de fornecimento [Us] | 380...460 V - 15...10 % |
| linha de produto | Easy Altivar 310 |
| alimentação do motor kW | 2.2 kW |
| número de fases da rede | trifásico |
| nível de ruído | 50 dB |
| aplicação específica do produto | máquina simples |
| sentido de montagem | com dissipador |
| alimentação do motor cv | 3 hp |
| nome abreviado do dispositivo | ATV310 |
