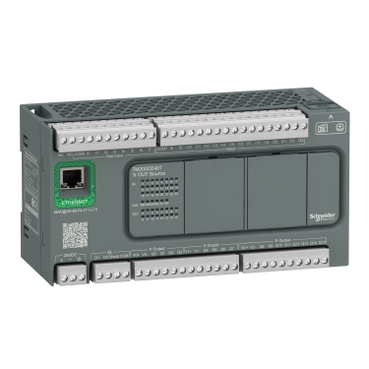

CONTROLADOR TM200CE40T
Ref: 21.82.326 Cód: TM200CE40T Marca: Schneider Electric
CONTROLADOR LÓGICO PROGRAMÁVEL 24 ENTRADAS / 16 SAÍDAS SOURCE (PNP) MODBUS RTU/ASCII | ETHERNET TCP/IP 24 VDC TM200CE40T
| Complementar | |
| maximum cable distance between devices | cabo não blindado: <50 m of entrada |
| maximum cable distance between devices | cabo blindado: <10 m of entrada rápida |
| maximum cable distance between devices | cabo blindado: <10 m of entrada de alta velocidade |
| maximum cable distance between devices | cabo não blindado: <150 m of saída |
| altura | 90 mm |
| impedância de entrada | 3.3 kOhm of entrada discreta |
| conexão elétrica | mini B USB 2.0 conectorpara um terminal de programação |
| conexão elétrica | RJ45 conectorpara conexão de rede Ethernet |
| conexão elétrica | removível bloco terminal de parafusospara entradas |
| conexão elétrica | removível bloco terminal de parafusospara saídas |
| conexão elétrica | removível bloco terminal de parafusos, 3 terminal(s) para conexão de fonte de alimentação de 24 V CC |
| conexão elétrica | removível bloco terminal de parafusos, 4 terminal(s) for connecting the serial link1 |
| funções de posicionamento | PWM/PLS 2 canal(is) a 100 kHz |
| exct time for event task | 60 µs tempo de resposta |
| corrente de inrush | 35 A |
| maximum current per output common | 2 A a COM 0 |
| maximum current per output common | 2 A a COM 1 |
| maximum current per output common | 4 A a COM 2 |
| desvio de relógio | <= 90 s/month a 25-25 °C |
| taxa de transmissão | 1,2..0,1150,2 kbit/s (115,2 kbit/s por predefinição) parágrafo comprimento de barramento de 15-15 m of RS485 |
| taxa de transmissão | 1,2..0,1150,2 kbit/s (115,2 kbit/s por predefinição) parágrafo comprimento de barramento de 3-3 m of RS232 |
| taxa de transmissão | 12 Mbit/s of USB |
| taxa de transmissão | 10/100 Mbit/s parágrafo comprimento de barramento de 100-100 m of TCP/IP Modbus Ethernet |
| tipo de bateria | BR2032 Li-CFx (Lithium-Carbon Monofluoride), Duração da bateria: 5 ano |
| tipo de proteção | proteção contra sobrecargas e curtos-circuitos a 2 A |
| sinalização | CE |
| hora de backup | 3 years a 25 °C (pela interrupção do fornecimento de energia) |
| frequência de saída | 100 kHz of saída rápida (PWM / mode PLS) a Q0...Q1 terminal |
| protocolo da porta de comunicação | porta USB: USB protocolo - SoMachine-Network |
| protocolo da porta de comunicação | ligação de série não isolada: Modbus protocolo "master"/"slave" - RTU/ASCII ou SoMachine-Network |
| protocolo da porta de comunicação | TCP/IP Modbus Ethernet: Modbus TCP/IP protocolo servidor cliente |
| tempo de reposição | 1 s reposição automática |
| loop de regulação | regulador PID ajustável até 14 voltas simultâneas |
| número de módulo de expansão I / O | 4 com 64 saída discreta (s) of saída de relé |
| número de módulo de expansão I / O | 4 com 144 saída discreta (s) of saída do transistor |
| Peso | 0.523 kg |
| limites de tensão de alimentação | 20.4-28.8 V |
| tipo de conexão integrada | porta USB com mini B USB 2.0 conector |
| tipo de conexão integrada | ligação de série não isolada serial 1 com bloco terminal conector e RS485 |
| tipo de conexão integrada | ligação de série não isolada serial 2 com bloco terminal conector e RS232/RS485 |
| tipo de conexão integrada | TCP/IP Modbus Ethernet Ethernet com RJ45 conector e 1 porta Ethernet 10/100BASE-T |
| tipo de conexão integrada | isolated serial link serial 2 com bloco terminal conector e RS485 |
| execution time per instruction | 0.2 µs Booliano |
| sinalização local | N/A |
| sinalização local | N/A |
| sinalização local | N/A |
| sinalização local | N/A |
| sinalização local | N/A |
| sinalização local | N/A |
| sinalização local | N/A |
| sinalização local | N/A |
| tempo de resposta | 1 ms ligar, Q0...Q15 terminais of saída |
| tempo de resposta | 55 µs ligar, I14...I23 terminais of entrada normal |
| tempo de resposta | 1 ms desligar, Q0...Q15 terminais of saída |
| tempo de resposta | 5 µs desligar, I0, I1, E6, E7 terminais of entrada de alta velocidade |
| tempo de resposta | 5 µs ligar, I0, I1, E6, E7 terminais of entrada de alta velocidade |
| tempo de resposta | de 100 uS desligar, I2...I5 terminais of entrada rápida |
| tempo de resposta | 35 mS ligar, I2...I5 terminais of entrada rápida |
| tempo de resposta | de 100 uS desligar, I8...I13 terminais of entrada normal |
| tempo de resposta | 35 mS ligar, I8...I13 terminais of entrada normal |
| tempo de resposta | 125 µs desligar, I14...I23 terminais of entrada normal |
| estado de tensão 0 garantido | <= 5 V of entrada |
| maximum voltage drop | <1 V |
| tempo de filtragem configurável | 0 ms of entrada |
| tempo de filtragem configurável | 3 ms of entrada |
| tempo de filtragem configurável | 12 ms of entrada |
| capacidade de memória | 512 byte interno flash memória of backup de programas |
| suporte de montagem | N/A |
| suporte de montagem | N/A |
| tempo de execução para 1 KInstruction | 0.3 ms of 10 ... 49 psi |
| largura | 175 mm |
| profundidade | 70 mm |
| maximum tungsten load | <12 W of saída e saída rápida |
| maximum leakage current | 0.1 mA of saída do transistor |
| equipamento de armazenamento de dados | 32 GB micro SD card (opcional) |
| isolamento | não isolados entre as entradas |
| isolamento | entre a entrada ea lógica interna a 500 V CA |
| isolamento | entre a entrada rápida e lógica interna a 500 V CA |
| isolamento | entre grupos de entrada a 500 V CA |
| isolamento | entre a saída ea lógica interna a 500 V CA |
| isolamento | entre os grupos de saída a 500 V CA |
| isolamento | entre a oferta ea lógica interna a 500 V CC |
| número de entrada da contagem | 4 entrada rápida (modo HSC) a 100 kHz 32 bits |
| estado 1 de tensão garantido | >= 15 V of entrada |
| tipo do sinal de controle | quadrature (x1, x2, x4) a 100 kHz of entrada rápida (modo HSC) |
| tipo do sinal de controle | pulso/direção a 100 kHz of entrada rápida (modo HSC) |
| tipo do sinal de controle | monofásico a 100 kHz of entrada rápida (modo HSC) |
| tipo do sinal de controle | CW/CCW a 100 kHz of entrada rápida (modo HSC) |
| Meio ambiente | |
| grau de proteção IP | IP20 com tampa de proteção colocada |
| altitude de funcionamento | 0...2000 m |
| umidade relativa | 10-95 %, sem condensação (em operação) |
| umidade relativa | 10-95 %, sem condensação (em armazenamento) |
| temperatura ambiente do ar para armazenamento | -25-70 °C |
| resistência à vibração | 3,5 mm a 5-8.4 Hz Ligar calha simétrica |
| resistência à vibração | 1 gn a 8.4-150 Hz Ligar calha simétrica |
| resistência à vibração | 3,5 mm a 5-8.7 Hz Ligar painel de montagem |
| resistência à vibração | 2 gn a 8.7-150 Hz Ligar painel de montagem |
| graus de poluição | <= 2 |
| altitude de armazenamento | 0-3000 m |
| resistência ao choque | 15 gn of 11 ms |
| resistência ao choque | 30 gn of 6 ms |
| imunidade a microquebras | 2 ms |
| padrões | EN/IEC 61131-2 |
| padrões | EN/IEC 61010-2-201 |
| temperatura ambiente do ar para funcionamento | 0-55 °C (instalação horizontal) |
| compatibilidade eletromagnética | teste de imunidade de descarga eletrostática - nível de teste: 8 kV (descarga do ar) para EN/IEC 61000-4-2 |
| compatibilidade eletromagnética | 1,2/50 µs teste de imunidade contra ondas de choque - nível de teste: 2 kV (linhas de energia (AC)) para EN/IEC 61000-4-5 |
| compatibilidade eletromagnética | 1,2/50 µs teste de imunidade contra ondas de choque - nível de teste: 2 kV (saída de relé) para EN/IEC 61000-4-5 |
| compatibilidade eletromagnética | 1,2/50 µs teste de imunidade contra ondas de choque - nível de teste: 1 kV (E/S) para EN/IEC 61000-4-5 |
| compatibilidade eletromagnética | 1,2/50 µs teste de imunidade contra ondas de choque - nível de teste: 1 kV (cabo blindado) para EN/IEC 61000-4-5 |
| compatibilidade eletromagnética | 1,2/50 µs teste de imunidade contra ondas de choque - nível de teste: 0,5 kV (linhas de energia (DC)) para EN/IEC 61000-4-5 |
| compatibilidade eletromagnética | 1,2/50 µs teste de imunidade contra ondas de choque - nível de teste: 1 kV (linhas de energia (AC)) para EN/IEC 61000-4-5 |
| compatibilidade eletromagnética | perturbações de RF por condução - nível de teste: 10 V (0,15...80 MHz) para EN/IEC 61000-4-6 |
| compatibilidade eletromagnética | emissão guiadas - nível de teste: 79 dBµV / m QP / 66 dBµV / m AV (linhas de energia (AC)) para EN/IEC 55011 |
| compatibilidade eletromagnética | emissão guiadas - nível de teste: 73 dBµV / m QP / 60 dBµV / m AV (linhas de energia (AC)) para EN/IEC 55011 |
| compatibilidade eletromagnética | emissão irradiada - nível de teste: 40 dBµV / m QP (10 m)classe A para EN/IEC 55011 |
| compatibilidade eletromagnética | teste de imunidade de descarga eletrostática - nível de teste: 6 kV (descarga do contato) para EN/IEC 61000-4-2 |
| compatibilidade eletromagnética | emissão irradiada - nível de teste: 47 dBµV / m QP (10 m)classe A para EN/IEC 55011 |
| compatibilidade eletromagnética | teste de imunidade a rajadas/momentâneas elétricas rápidas - nível de teste: 1 kV (Ethernet line) para EN/IEC 61000-4-4 |
| compatibilidade eletromagnética | susceptibilidade a campos eletromagnéticos - nível de teste: 10 V/m (80 MHz...3 GHz) para EN/IEC 61000-4-3 |
| compatibilidade eletromagnética | campo magnético na frequência de potência - nível de teste: 30 A/m para EN/IEC 61000-4-8 |
| compatibilidade eletromagnética | teste de imunidade a rajadas/momentâneas elétricas rápidas - nível de teste: 2 kV (linhas de energia) para EN/IEC 61000-4-4 |
| compatibilidade eletromagnética | teste de imunidade a rajadas/momentâneas elétricas rápidas - nível de teste: 2 kV (saída de relé) para EN/IEC 61000-4-4 |
| compatibilidade eletromagnética | teste de imunidade a rajadas/momentâneas elétricas rápidas - nível de teste: 1 kV (E/S) para EN/IEC 61000-4-4 |
| compatibilidade eletromagnética | teste de imunidade a rajadas/momentâneas elétricas rápidas - nível de teste: 1 kV (ligação de série) para EN/IEC 61000-4-4 |
| compatibilidade eletromagnética | 1,2/50 µs teste de imunidade contra ondas de choque - nível de teste: 1 kV (linhas de energia (DC)) para EN/IEC 61000-4-5 |
| Principal | |
| lógica de saída digital | lógica positiva (fonte) |
| tensão de entrada digital | 24 V |
| consumo de potência em W | 18-18 W a 24 V CC (with max I/O) |
| tipo de saída digital | transistor |
| número de saída digital | Q0...Q1: 2 fast output (PLS/PWM/PTO mode) |
| número de saída digital | Q2...Q15: 14 saída do transistor |
| linha de produto | Easy Modicon M200 |
| lógica de entrada digital | coletor ou fonte (positivo/negativo) type 1 para EN/IEC 61131-2 |
| tipo de tensão de entrada digital | CC |
| número de E/S digital | 40 |
| tipo de produto ou componente | controlador lógico |
| número de entrada digital | I2...I5: 4 entrada rápida |
| número de entrada digital | I0, I1, E6, E7: 4 entrada de alta velocidade |
| número de entrada digital | I8...I23: 16 entrada normal |
| corrente de saída digital | 0.5 A |
| tensão de saída digital | 24 V CC |
| corrente de entrada digital | 7 mA of entrada |
| tensão nominal de fornecimento [Us] | 24 V CC |
