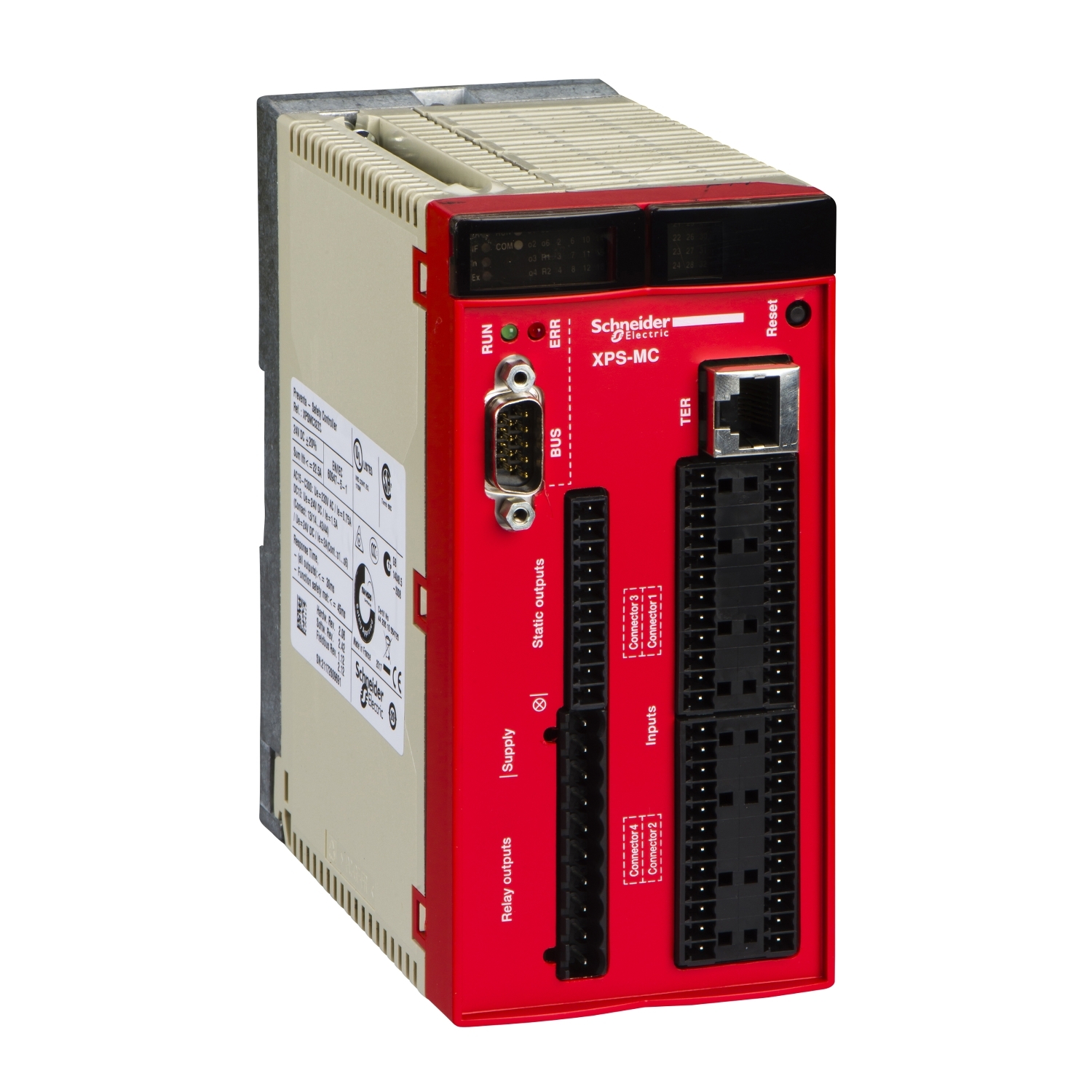

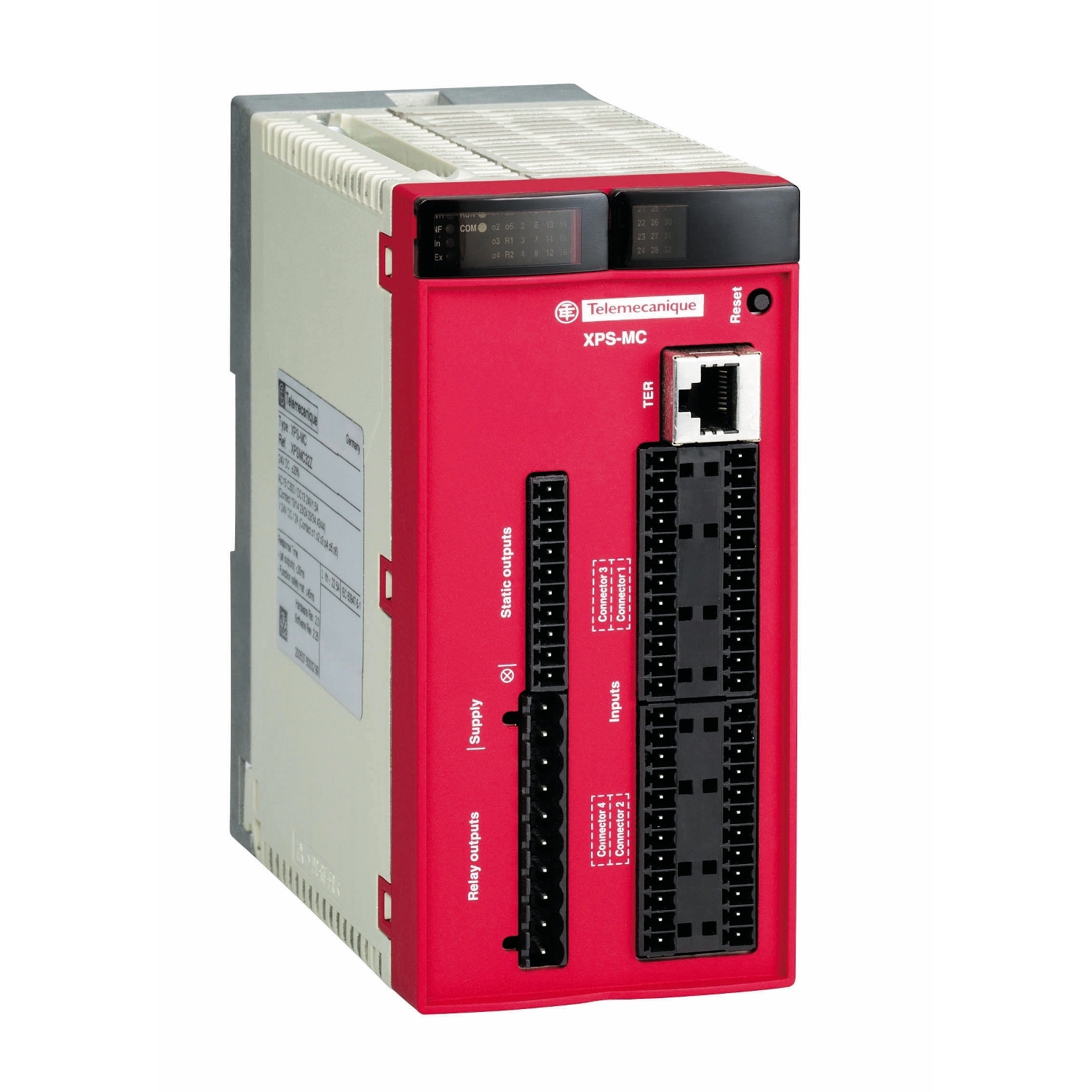

CONTROLADOR SEGURANCA XPSMC32Z
Ref: 21.65.300 Cód: XPSMC32ZC Marca: Schneider Electric
Controlador de Segurança - 32 Entradas - 48 LEDs de Sinalização - PL e / SIL 3 - 24 Vcc
Este produto faz parte da faixa de controlador de segurança configurável PreventA XPCMC. É um controlador de segurança configurável. É fornecido com 24 V DC.Possui 32 entradas de segurança. Ele está em conformidade com a categoria 4 em conformidade com o EN 954-1/EN/ISO 13849-1, o nível de segurança PLE em conformidade com o EN/ISO 13849-1 e o nível SIL 3 em conformidade com o IEC 61508. Ele incorpora 1 porta RJ45 para comunicação de link serial com o protocolo Modbus.A taxa de transmissão é 1200/2400/4800/9600 e 19200BPS, e outra porta masculina sub-D 9 pinos para comunicação do dosso.A taxa de transmissão é 20/50/125 e 250kbps. Este produto mede 153 mm de profundidade, 151,5 mm de altura e largura de 74 mm.Ele pesa 0,84 kg. Este controlador de segurança foi projetado para monitorar várias funções de segurança, como parada de emergência, monitoramento de guarda, guarda de perímetro, monitoramento de posição, monitoramento de velocidade e movimento de ativação. Este produto é certificado pela CSA, UL e Tüv.Ele está em conformidade com EN 954-1/EN/ISO 13849-1, EN/IEC 61496-1, IEC 61508, EN/IEC 60204-1, EN 1760-1/ISO 13856-1, EN 574/ISO 13851 e EN/Padrões IEC 60947-5-1. O controlador de segurança XPSMC é configurável e endereçável usando o software XPSMCWIN em execução em um PC e usando um tipo de cabo USB/RJ45 TCSMCNAM3M002P para se conectar ao controlador de segurança. Ele instala com uma placa de montagem para montagem no trilho. O Controlador de Segurança Configurável do PREVEATA XPSMC foi projetado para fornecer uma solução para aplicações de segurança que requerem conformidade ao nível de desempenho PL E/Categoria 4 EN ISO 13849-1 e SIL3 EN/IEC 61508. O controlador de segurança configurável consiste em 6 variantes com 16 ou 32 entradas digitais e 8 saídas digitais e possibilidades de comunicação do Modbus RTL Serial, Profibus DP e Canopen.
Documentos:
Product Data SheetDeclaração de Conformidade - XPSMC32ZC Declaração RoHS da ChinaDeclaração de Conformidade - XPSMC32ZC Declaração RoHS da UEDeclaração de Conformidade Ambiental - XPSMC32ZC Declaração RoHS da UE| Complementar | |
| altura | 151.5 mm |
| suporte de montagem | placa de montagem |
| corrente de saída mínima | 10 mA of saída de relé |
| classificação do fusível associado | 16 A GL of fonte de alimentação |
| classificação do fusível associado | 4 A GL of saída de relé |
| classificação do fusível associado | 6 A golpe rápido of saída de relé |
| [Uimp] tensão suportável de impulso nominal | 4 kV categoria de sobretensão III para IEC 60647-5-1, DIN VDE 0110 parte 1 |
| Peso | 0.84 kg |
| tipo de saída | 2 relés, 2 contatos NA (total de 4 NA) circuito(s) |
| tipo de saída | estado sólido, 6 circuito(s), sem tensão |
| [Ui] tensão de isolamento nominal | 300 V (graus de Poluição 2) para IEC 60647-5-1, DIN VDE 0110 parte 1 |
| capacidade de corte | 180 VA retenção CA-15 C300 saída de relé |
| capacidade de corte | 1800 VA irrupção CA-15 C300 saída de relé |
| paridade | par of Modbus |
| paridade | não of Modbus |
| paridade | ímpar of Modbus |
| tamanho da central | 14 words |
| função modbus suportada | 01: dados de saída de 8 bits/dados de entrada de 32 bits |
| função modbus suportada | 02: dados de entrada de 32 bits/dados de saída de 8 bits |
| função modbus suportada | 03: informações e erros |
| método de acesso | slave |
| sinalização local | N/A |
| número de endereços | 1-127 of CANopen |
| número de endereços | 1-247 of Modbus |
| maximum line resistance | 100 Ohm <2000 m |
| tipo de proteção de entrada | fusível externo 16 A |
| largura | 74 mm |
| profundidade | 153 mm |
| [Uc] tensão do circuito de controle | 28,8 V |
| função do módulo | monitoramento dinâmico das válvulas hidráulicas em prensas lineares |
| função do módulo | monitorando parada de segurança no ponto morto superior da prensa excêntrica |
| função do módulo | função de silenciamento das cortinas de luz |
| função do módulo | seletor de posição |
| função do módulo | monitoramento do tapete de segurança |
| função do módulo | atrasos de segurança |
| função do módulo | monitor de corte de eixo/corrente |
| função do módulo | detecção de velocidade zero |
| função do módulo | monitoramento da cortina de luz categoria 4 para EN/IEC 61496 |
| função do módulo | controle a duas mãos categoria 3 para EN 574/ISO 13851 |
| função do módulo | prensa excêntrica |
| função do módulo | monitoramento parada de emergência, c/ ou sem atraso, ligação 1 ou 2 canais |
| função do módulo | monitoramento de interruptor de acionamento, 2 ou 3 contatos |
| função do módulo | monitoramento de interruptor de pedal |
| função do módulo | monitoramento de proteção para prensas de injeção e máquinas de sopro |
| função do módulo | monitoramento de proteção com 1 ou 2 disjuntores de segurança |
| função do módulo | prensa hidráulica |
| função do módulo | monitoramento de interruptor magnético |
| tempo de sincronização entre entradas | dependendo da configuração selecionada |
| capacidade de corte | 2 A a 24 V of circuito de saída estático |
| capacidade de corte | 1.5 A a 24 V (CC-13) constante temporal: 50 ms of saída de relé |
| [Ith] corrente térmica ao ar livre convencional | 16 A of saída de relé |
| [Ith] corrente térmica ao ar livre convencional | 6.5 A of circuito de saída estático |
| corrente térmica de saída | 4 A para ambas as saídas em simultâneo |
| corrente térmica de saída | 6 A de 1 saída e 2 A para as outras of saída de relé |
| consumo de energia | 12 W |
| tensão de saída mínima | 17 V of saída de relé |
| tempo de resposta | configurável: 20 ms ou 30 ms com software XPSMCWIN |
| formato de dados | 1 bit inicial/8 bits de dados |
| formato de dados | 1 bit de parada par ou ímpar |
| formato de dados | 2 bits de parada sem paridade |
| formato de dados | modo RTU (Unidade Terminal Remota) |
| Meio ambiente | |
| temperatura ambiente do ar para armazenamento | -25-85 °C |
| grau de proteção IP | IP20 para EN/IEC 60529 |
| temperatura ambiente do ar para funcionamento | -10-55 °C |
| Principal | |
| protocolo da porta de comunicação | CANopen com 1 SUB-D macho de 9 pinos Porta(s), ligação de série, Taxa de Transmissão: 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps ou 1 Mbps |
| protocolo da porta de comunicação | Modbus com 1 RJ45 Porta(s), ligação de série, Taxa de Transmissão: 1200 bps, 2400 bps, 4800 bps, 9600 bps ou 19200 bps |
| número de entradas | 32 |
| nome do módulo de segurança | XPSMC |
| tipo de início | configurável |
| nível de segurança | pode atingir PL e/categoria 4 para EN 954-1/EN/ISO 13849-1 |
| nível de segurança | pode atingir SIL 3 para IEC 61508 |
| categoria de uso de segurança | categoria 4, no máximo para EN 954-1/EN/ISO 13849-1 |
| categoria de uso de segurança | máximo PLE para EN/ISO 13849-1 |
| categoria de uso de segurança | máximo de SIL3 para IEC 61508 |
| tipo de produto ou componente | controlador de segurança configurável |
| linha de produto | automação Preventa Safety |
| padrões | EN/IEC 60947-5-1 |
| padrões | EN 574/ISO 13851 |
| padrões | EN 1760-1/ISO 13856-1 |
| padrões | EN/IEC 61496-1 |
| padrões | IEC 61508 |
| padrões | EN 954-1/EN/ISO 13849-1 |
| padrões | EN/IEC 60204-1 |
| certificações do produto | UL |
| certificações do produto | TÜV |
| certificações do produto | CSA |
| tensão nominal de fornecimento [Us] | 24 V CC - 20...20 % |
