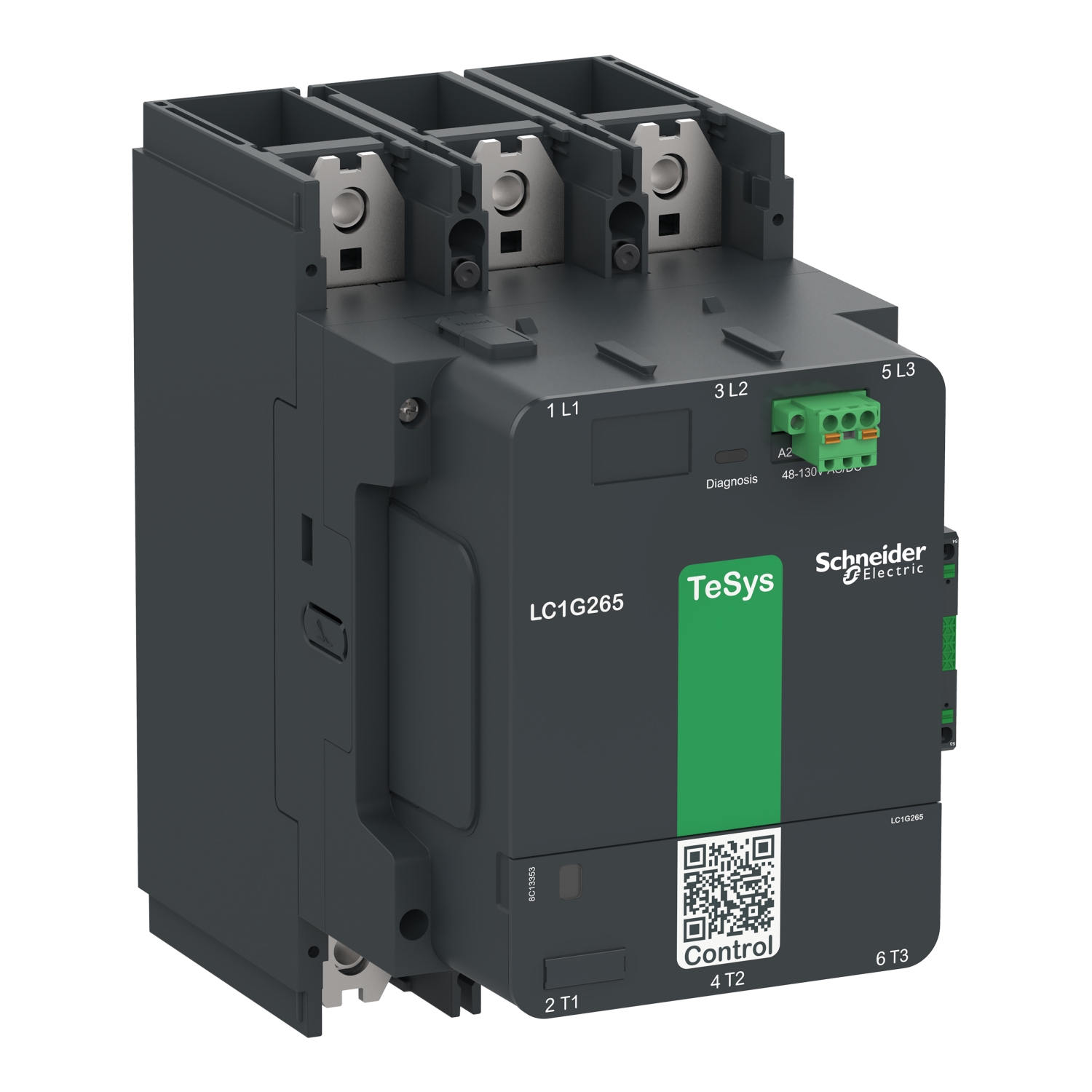

CONTATOR LC1G330KUEN - 100...250V CA/CC

Ref: 21.01.332 Cód: CONTATOR LC1G330KUEN

adicionar cotação

CONTATOR TRIPOLAR TESYS F 330A 110VCA 50/60HZ LC1F330F7

Complementar
certificações do produtoBV
certificações do produtoDNV
certificações do produtoCSA
certificações do produtoABS
certificações do produtoUL
certificações do produtoCB
certificações do produtoRMROS
certificações do produtoLROS (Lloyds register of shipping)
certificações do produtoRINA
dissipação de alimentação por polo44 W CA-1
dissipação de alimentação por polo31 W CA-3
impedância média0.28 MOhm - Ith 400 A 50 Hz
[Ith] corrente térmica ao ar livre convencional400 A a <40 °C
limites de tensão de circuito de controlefuncionamento: 0,85...1,1 Uc 40..0,400 Hz 55 °C)
limites de tensão de circuito de controlesaída: 0,35...0,55 Uc 40..0,400 Hz 55 °C)
padrõesEN 60947-1
padrõesJIS C8201-4-1
padrõesEN 60947-4-1
padrõesIEC 60947-4-1
padrõesIEC 60947-1
suporte de montagemplaca
contactor coil voltage110 V CA padrão
capacidade de corte nominal2640 A para IEC 60947-4-1
classificação do fusível associado400 A aM a <= 440 V
classificação do fusível associado500 A gG a <= 440 V
power range55-100 kW a 200-240 V trifásico
power range110-220 kW a 480-500 V trifásico
power range110-220 kW a 380-440 V trifásico
potência de irrupção em VA650-650 VA 40...400 Hz 0.9 20 °C)
[Uimp] tensão suportável de impulso nominal8 kV
conexões - terminaiscircuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² flexível sem ponta do cabo
conexões - terminaiscircuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-4 mm² flexível sem ponta do cabo
conexões - terminaiscircuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² flexível com
conexões - terminaiscircuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² flexível com
conexões - terminaiscircuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² sólido sem ponta do cabo
conexões - terminaiscircuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-4 mm² sólido sem ponta do cabo
conexões - terminaiscircuito de potência: terminais olhais/anéis 1 cabo(s) 240-240 mm²
conexões - terminaiscircuito de potência: Barra 2 cabo(s) - transversal Seção do barramento: 30 x 5 mm
conexões - terminaiscircuito de potência: ligação com perne
motor starter typedirect on-line contactor
tempo de funcionamento40...65 ms Fechamento
tempo de funcionamento100...170 ms Abertura
maximum operating rate2400 cic/h a <55 °C
torque de apertocircuito de controle: 1.2 N.m
torque de apertocircuito de potência: 35 N.m
durabilidade mecânica10 Mciclos
compatibilidade de gamaLC1F
consumo de potência de manutenção em VA10-10 VA 40...400 Hz 0.9 20 °C)
categoria de sobretensãoIII
[Icw] corrente nominal de curta duração admissível2650 A a <40 °C - 10 s
[Icw] corrente nominal de curta duração admissível1800 A a <40 °C - 30 s
[Icw] corrente nominal de curta duração admissível1300 A a <40 °C - 1 mín
[Icw] corrente nominal de curta duração admissível900 A a <40 °C - 3 mín
[Icw] corrente nominal de curta duração admissível750 A a <40 °C - 10 mín
dissipação de calor8-8 W
[Ui] tensão de isolamento nominal1000 V para IEC 60947-4-1
[Ui] tensão de isolamento nominal1500 V para VDE 0110, grupo C
Meio ambiente
temperatura ambiente do ar admissível ao redor do dispositivo-40-70 °C
profundidade219 mm
largura213 mm
grau de proteção IPIP20 face frontal com mortalhas para IEC 60529
grau de proteção IPIP20 face frontal com mortalhas para VDE 0106
tratamento de proteçãoTH
temperatura ambiente do ar para armazenamento-60-80 °C
Peso8.6 kg
altura206 mm
temperatura ambiente do ar para funcionamento-5-55 °C
Principal
linha de produtoTeSys F
tipo do circuito de controleCA a 40...400 Hz
aplicação do contatorcontrole do motor
aplicação do contatorcarga resistiva
tipo de produto ou componentecontator
nome do produtoTeSys F
gamaTeSys
composição de contatos de polos3 NA
categoria de usoCA-4
categoria de usoCA-1
categoria de usoCA-3
[Ie] corrente nominal de operação400 A 40 °C a <= 440 V CA CA-1
[Ie] corrente nominal de operação330 A 55 °C a <= 440 V CA CA-3
descrição de polos3P
alimentação do motor kW160 kW a 380..0,400 V CA 50/60 Hz (CA-3)
alimentação do motor kW180 kW a 415 V CA 50/60 Hz (CA-3)
alimentação do motor kW200 kW a 440 V CA 50/60 Hz (CA-3)
alimentação do motor kW200 kW a 500 V CA 50/60 Hz (CA-3)
alimentação do motor kW220 kW a 660...690 V CA 50/60 Hz (CA-3)
alimentação do motor kW160 kW a 1.000 V CA 50/60 Hz (CA-3)
alimentação do motor kW100 kW a 220..0,230 V CA 50/60 Hz (CA-3)
alimentação do motor kW59 kW a 400 V CA 50/60 Hz (CA-4)
tensão de circuito de controle110 V CA 40...400 Hz
[Ue] tensão de operação nominal<= 1.000 V CA 50/60 Hz
[Ue] tensão de operação nominal<= 460 V CC
nome abreviado do dispositivoLC1F
