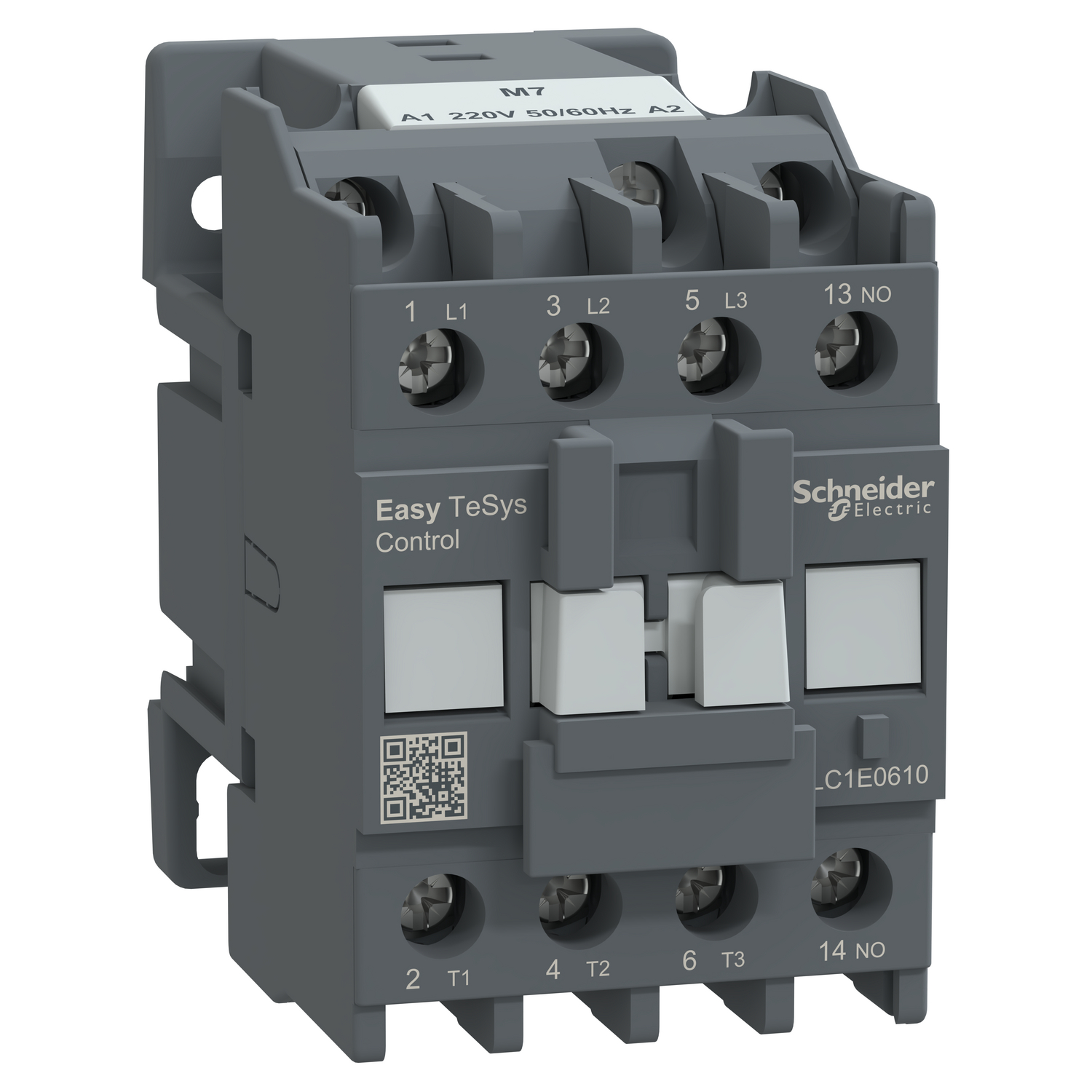

CONTATOR LC1E0610M7
Ref: 21.80.038 Cód: CONTATOR LC1E0610M7 Marca: SCHNEIDER
CONTATOR TRIPOLAR EASYPACT TVS 6A 1NA 220VCA50/60HZ LC1E0610M7
Contator EasyPact TVS 3 pólos para aplicações de motores até 6A 2,2kW@44
0V. Ele fornece uma bobina CA de 220 V 50/60 Hz, contatos auxiliares integrad
os 1NA, conexões de alimentação e controle por terminais de grampo de para
fuso. Largura de 45 mm para taxas de operação padrão de até 1800 ciclos p
or hora. Ele adquire confiabilidade e durabilidade padrão com durabilidade e
létrica AC-3 de 1,4 milhões de ciclos e durabilidade mecânica de 10 milhõ
es de ciclos. Pode cobrir -5°C a 55°C de temperatura de trabalho e montado
em trilho DIN, sem redução de até 3000m de altitude. Certificado multipadr
ões (IEC, CCC, EAC) e compatível com Green Premium (RoHs/Reach).
Documentos:
Product Data SheetDeclaração de Conformidade - L C1E0610M7 Declaração RoHS da UEDeclaração de Conformidade - LC1E0610M7 D eclaração RoHS da ChinaDeclaração de Conformidade - LC1E0610M7 Declaração REACh< /a>Declaração de Confor midade - LC1E0610M7 Declaração RoHS da ChinaDeclaração de Conformidade - LC1E0610M 7 Declaração REAChD eclaração de Conformidade - LC1E0610M7 Declaração RoHS da ChinaDeclaração de Con formidade - LC1E0610M7 Declaração REAChDeclaração de Conformidade - LC1E 0610M7 Declaração RoHS da ChinaDe claração de Conformidade - LC1E0610M7 Declaração REAChDeclaração de Conformidade A mbiental - LC1E0610M7 Declaração RoHS da UEDeclaração de Conformidade Ambiental - LC1E0610M7 Declaração REACh| Complementar | |
| suporte de montagem | placa |
| suporte de montagem | calha DIN |
| resistência de isolamento | > 10 MOhm of circuito de controle |
| capacidade de corte nominal | 48 A a 440 V of circuito de potência para IEC 60947 |
| dissipação de alimentação por polo | 0.09 W CA-3 |
| dissipação de alimentação por polo | 1 W CA-1 |
| impedância média | 2.5 MOhm - Ith 20 A 50 Hz of circuito de potência |
| Contato Auxiliar | 1 NA |
| limites de tensão de circuito de controle | funcionamento: 0,85...1,1 Uc a 50/60 Hz 55 °C) |
| limites de tensão de circuito de controle | saída: 0,3...0,6 Uc a 50/60 Hz 55 °C) |
| capacidade de fechamento nominal Irms | 60 A a 440 V CA of circuito de potência para IEC 60947-4-1 |
| classificação do fusível associado | 10 A gG a <= 690 V coordenação tipo 1 of circuito de controle para IEC 60947-5-1 |
| classificação do fusível associado | 12 A gG a <= 690 V coordenação tipo 1 of circuito de potência |
| potência de irrupção em VA | 95-95 VA 50 Hz 0.75 20 °C) |
| potência de irrupção em VA | 95-95 VA 60 Hz 0.75 20 °C) |
| [Uimp] tensão suportável de impulso nominal | 6 kV bobina não conectada ao circuito de potência para IEC 60947 |
| conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 1 1-4 mm² - rigidez do Cabo: flexível com extremidade do cabo |
| conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 2 1-2.5 mm² - rigidez do Cabo: flexível com extremidade do cabo |
| conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 1 1-4 mm² - rigidez do Cabo: sólido sem ponta do cabo |
| conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 2 1-4 mm² - rigidez do Cabo: sólido sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 1 1-4 mm² - rigidez do Cabo: flexível sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 1-4 mm² - rigidez do Cabo: flexível sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 1 1-4 mm² - rigidez do Cabo: flexível com extremidade do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 1-2.5 mm² - rigidez do Cabo: flexível com extremidade do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 1 1-4 mm² - rigidez do Cabo: sólido sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 1-4 mm² - rigidez do Cabo: sólido sem ponta do cabo |
| [Icw] corrente nominal de curta duração admissível | 80 A a <40 °C - 10 s of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 45 A a <40 °C - 60 s of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 20 A a <40 °C - 600 s of circuito de potência |
| dissipação de calor | 2-3 W of circuito de controle |
| consumo de potência de manutenção em VA | 8.5-8.5 VA 50 Hz 0.3 20 °C) |
| consumo de potência de manutenção em VA | 8.5-8.5 VA 60 Hz 0.3 20 °C) |
| tempo de operação | 12...22 ms no fecho |
| tempo de operação | 4...19 ms na abertura |
| durabilidade mecânica | 10000000 ciclos |
| [Ui] tensão de isolamento nominal | 690 V para IEC 60947-4-1 |
| tensão de comutação mínima | 17 V of circuito de controle |
| durabilidade elétrica | 1400000 ciclos CA-3 |
| durabilidade elétrica | 150000 ciclos CA-1 |
| maximum operating rate | 1800 cic/h a <60 °C |
| torque de aperto | circuito de potência: 1.2 N.m |
| torque de aperto | circuito de controle: 1.5 N.m |
| categoria de sobretensão | III |
| tempo não sobreposto | 1.5 ms na energização on-delay contato |
| tempo não sobreposto | 1.5 ms na desenergização on-delay contato |
| corrente de comutação mínima | 5 mA of circuito de controle |
| Meio ambiente | |
| força mecânica | vibrações contator aberto: 1,5 Gn, 5 ... 300 Hz |
| força mecânica | vibrações contator fechado: 3 Gn, 5...300 Hz |
| força mecânica | choques contator aberto: 7 Gn por 11 ms |
| força mecânica | choques contator fechado: 10 Gn para 11 ms |
| certificações do produto | EAC |
| tratamento de proteção | TH (graus de Poluição 3) para IEC 60068 |
| grau de proteção IP | IP2x para IEC 60529 |
| temperatura ambiente do ar para armazenamento | -60-80 °C |
| resistência a incêndios | 850 °C para IEC 60695-2-1 |
| altitude de funcionamento | 3000 m sem |
| temperatura ambiente do ar admissível ao redor do dispositivo | -20-70 °C a Uc |
| padrões | IEC 60947-5-1 |
| padrões | IEC 60947-1 |
| padrões | IEC 60947-4-1 |
| graus de poluição | 3 |
| temperatura ambiente do ar para funcionamento | -5-55 °C |
| Principal | |
| tipo do circuito de controle | CA a 50/60 Hz |
| aplicação do contator | controle do motor |
| aplicação do contator | carga resistiva |
| tipo de produto ou componente | contator |
| tensão de circuito de controle | 220 V CA 50/60 Hz |
| categoria de uso | CA-3 |
| categoria de uso | CA-1 |
| [Ie] corrente nominal de operação | 6 A 60 °C a <= 440 V CA CA-3 of circuito de potência |
| [Ie] corrente nominal de operação | 20 A 60 °C a <= 440 V CA CA-1 of circuito de potência |
| gama | EasyPact |
| composição de contatos de polos | 3 NA |
| Peso | 0.3 kg |
| nome do produto | EasyPact TVS |
| cor | cinza (RAL 7011) |
| largura | 45 mm |
| nome abreviado do dispositivo | LC1E |
| descrição de polos | 3P |
| profundidade | 80 mm |
| alimentação do motor kW | 1.1 kW a 220..0,230 V CA 50/60 Hz |
| alimentação do motor kW | 2.2 kW a 380..0,400 V |
| alimentação do motor kW | 2.2 kW a 415 V |
| alimentação do motor kW | 2.2 kW a 440 V |
| alimentação do motor kW | 3 kW a 500 V |
| alimentação do motor kW | 3 kW a 660...690 V |
| [Ue] tensão de operação nominal | circuito de potência: <= 690 V CA 50/60 Hz |
| altura | 74 mm |
