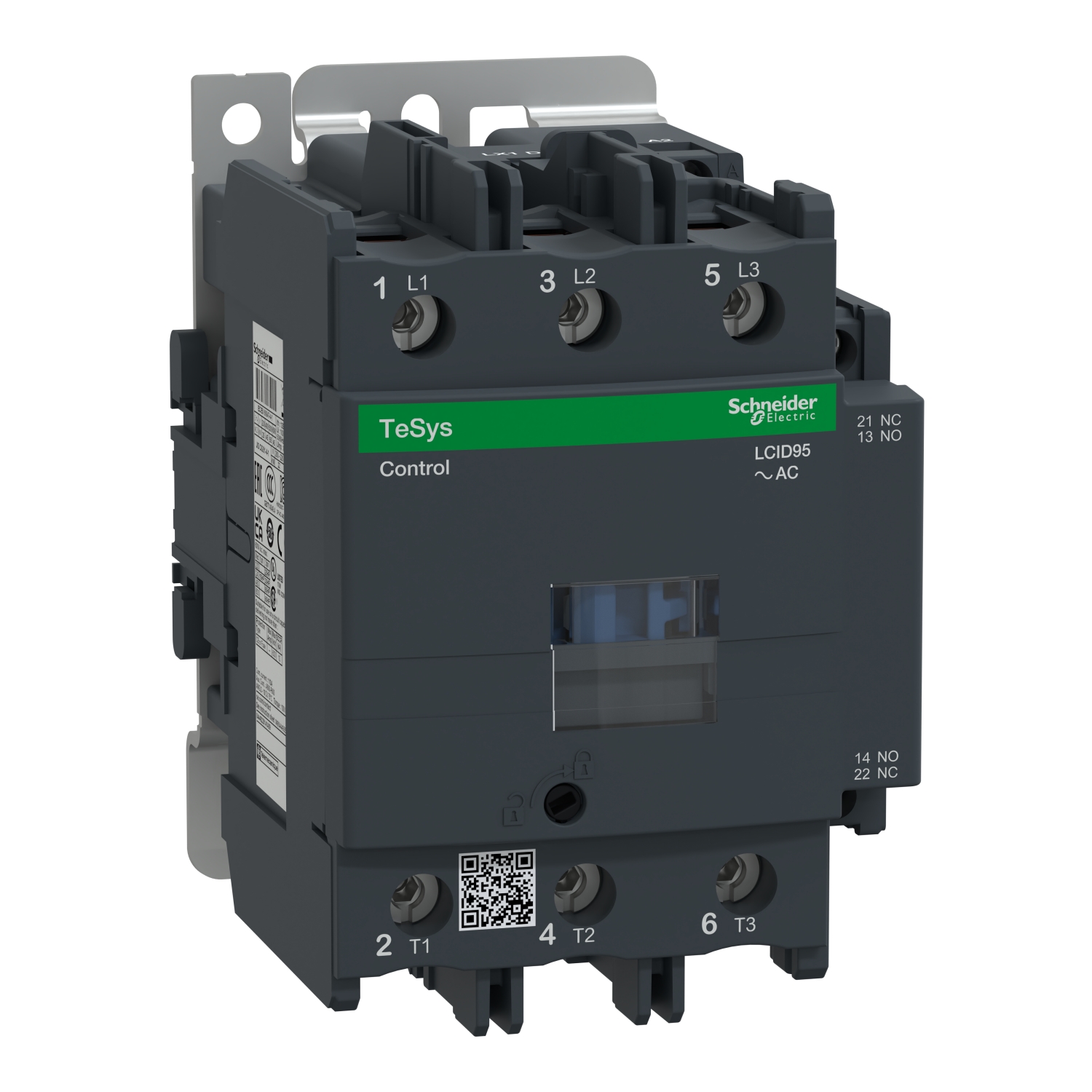

CONTATOR LC1D95M7
Ref: 21.01.128 Cód: LC1D95M7 Marca: SCHNEIDER
CONTATOR TRIPOLAR TESYS DECA 95A 1NA+1NF 220VCA LC1D95M7
Contator TeSys Deca, 3 pólos (3NA), para aplicações de controle de motore
s até 95A/690V AC-3/AC-3e (45kW@400V). Ele fornece uma bobina CA de 220V 50/
60Hz, contatos auxiliares integrados 1NA+1NF, conexões de alimentação por
terminais de parafuso e controle por terminais de braçadeira de parafuso. Pa
ra taxas de operação de até 3600 ciclos/hora e ambientes de até 60°C, ad
quire alta confiabilidade e durabilidade. Compacto (largura de 85 mm), montag
em em trilho DIN ou fixação por parafuso. Certificação multipadrões (IEC
, UL, CSA, CCC, EAC, Marine), compatível com Green Premium (RoHS/REACh).
Documentos:
Product Data Sheet Declaração de Conformidade - LC1D95M7 Declaração REAChDeclaração de Conformidade - LC1D95M7 Declaraçã o RoHS da China Declaração de Conformidade - LC1D95M7 Declaração RoHS da UEDeclaração de Conformidade - LC1D95M7 Declaraçã o RoHS da UEDec laração de Conformidade - LC1D95M7 Declaração RoHS da UEDeclaração de Conformidade - L C1D95M7 Declaração RoHS da UEDeclar ação de Conformidade Ambiental - LC1D95M7 Declaração RoHS da UEDeclaração de Conform idade Ambiental - LC1D95M7 Declaração REACh| Complementar | |
| tempo não sobreposto | 1.5 ms na desenergização entre contato NA e NF |
| tempo não sobreposto | 1.5 ms na energização entre contato NA e NF |
| corrente de comutação mínima | 5 mA of circuito de sinalização |
| compatibilidade de contacto | M11 |
| contactor coil voltage | 220 V CA padrão |
| resistência de isolamento | > 10 MOhm of circuito de sinalização |
| limites de tensão de circuito de controle | 0,8...1,1 Uc -40-55 °C funcionamento CA 50 Hz |
| limites de tensão de circuito de controle | 0,85...1,1 Uc -40-55 °C funcionamento CA 60 Hz |
| limites de tensão de circuito de controle | 0,3...0,6 Uc -40-70 °C saída CA 50/60 Hz |
| limites de tensão de circuito de controle | 1...1.1 Uc 55-70 °C funcionamento CA 50/60 Hz |
| power range | 55-100 kW a 480-500 V trifásico |
| power range | 15-25 kW a 200-240 V trifásico |
| power range | 30-50 kW a 380-440 V trifásico |
| power range | 30-50 kW a 480-500 V trifásico |
| potência de irrupção em VA | 245-245 VA 60 Hz 0.75 20 °C) |
| potência de irrupção em VA | 245-245 VA 50 Hz 0.75 20 °C) |
| tecnologia da bobina | sem módulo supressor integrado |
| motor starter type | direct on-line contactor |
| tensão de comutação mínima | 17 V of circuito de sinalização |
| frequência do circuito de sinalização | 25..0,400 Hz |
| tipo de contatos auxiliares | tipo com ligação mecânica 1 NA + 1 NF para IEC 60947-5-1 |
| tipo de contatos auxiliares | tipo contato de espelho 1 NF para IEC 60947-4-1 |
| consumo de potência de manutenção em VA | 26-26 VA 60 Hz 0.3 20 °C) |
| consumo de potência de manutenção em VA | 26-26 VA 50 Hz 0.3 20 °C) |
| compatibilidade de gama | LC1D |
| dissipação de calor | 6-10 W a 50/60 Hz |
| Meio ambiente | |
| grau de proteção IP | IP20 face frontal para IEC 60529 |
| altitude de funcionamento | 0...3000 m |
| resistência a incêndios | 850 °C para IEC 60695-2-1 |
| largura | 85 mm |
| retardamento de chamas | V1 para UL 94 |
| temperatura ambiente do ar para armazenamento | -60-80 °C |
| profundidade | 130 mm |
| tratamento de proteção | TH para IEC 60068-2-30 |
| graus de poluição | 3 |
| Peso | 1.61 kg |
| altura | 127 mm |
| força mecânica | vibrações contator aberto: 2 Gn, 5...300 Hz |
| força mecânica | choques contator aberto: 8 Gn para 11 ms |
| força mecânica | vibrações contator fechado: 3 Gn, 5...300 Hz |
| força mecânica | choques contator fechado: 10 Gn para 11 ms |
| temperatura ambiente do ar para funcionamento | -40-60 °C |
| temperatura ambiente do ar para funcionamento | 60-70 °C com degradação |
| Principal | |
| [Ue] tensão de operação nominal | circuito de potência: 1.000 V CA 25...400 Hz |
| tensão de circuito de controle | 220 V CA 50/60 Hz |
| certificações do produto | IECEE CB Scheme |
| certificações do produto | UL |
| certificações do produto | CSA |
| certificações do produto | CCC |
| certificações do produto | EAC |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | RINA |
| certificações do produto | BV |
| certificações do produto | DNV-GL |
| dissipação de alimentação por polo | 12.5 W CA-1 |
| dissipação de alimentação por polo | 7.2 W CA-3 |
| impedância média | 0.8 MOhm - Ith 125 A 50 Hz of circuito de potência |
| Contato Auxiliar | 1 NA + 1 NF |
| linha de produto | TeSys D |
| [Ith] corrente térmica ao ar livre convencional | 10 A a <60 °C of circuito de sinalização |
| [Ith] corrente térmica ao ar livre convencional | 125 A a <60 °C of circuito de potência |
| tipo do circuito de controle | CA a 50/60 Hz |
| padrões | EN/IEC 60947-1 |
| padrões | EN/IEC 60947-4-1 |
| padrões | EN/IEC 60947-5-1 |
| padrões | UL 60947-4-1 |
| padrões | UL 60947-5-1 |
| padrões | CSA C22.2 No 60947-4-1 |
| padrões | CSA C22.2 No 60947-5-1 |
| padrões | GB/T 14048.4 |
| nível de fiabilidade de segurança | B10d = 1.3 Mciclos contator com carga nominal para EN/ISO 13849-1 |
| nível de fiabilidade de segurança | B10d = 20 Mciclos contator com carga mecânica para EN/ISO 13849-1 |
| suporte de montagem | calha |
| suporte de montagem | placa |
| capacidade de corte nominal | 1100 A a 440 V of circuito de potência para IEC 60947 |
| tipo de produto ou componente | contator |
| capacidade de fechamento nominal Irms | 1100 A a 440 V CA of circuito de potência para IEC 60947 |
| capacidade de fechamento nominal Irms | 140 A CA of circuito de sinalização para IEC 60947-5-1 |
| capacidade de fechamento nominal Irms | 250 A CC of circuito de sinalização para IEC 60947-5-1 |
| nome do produto | TeSys D |
| classificação do fusível associado | 10 A gG of circuito de sinalização para IEC 60947-5-1 |
| classificação do fusível associado | 200 A gG a <= 690 V coordenação tipo 1 of circuito de potência |
| classificação do fusível associado | 160 A gG a <= 690 V coordenação tipo 2 of circuito de potência |
| aplicação do contator | controle do motor |
| aplicação do contator | carga resistiva |
| maximum operating rate | 3600 cic/h a <60 °C |
| categoria de uso | CA-1 |
| categoria de uso | CA-4 |
| categoria de uso | CA-3 |
| [Ie] corrente nominal de operação | 95 A 60 °C a <= 440 V CA-3 of circuito de potência |
| [Ie] corrente nominal de operação | 125 A 60 °C a <= 690 V CA-1 of circuito de potência |
| durabilidade elétrica | 1.2 Mciclos 95 A CA-3 |
| durabilidade elétrica | 1.3 Mciclos 125 A CA-1 |
| durabilidade mecânica | 4 Mciclos |
| torque de aperto | circuito de controle: 1.2 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas plano de Ø 6 mm |
| torque de aperto | circuito de controle: 1.2 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas Philips Nº 2 |
| torque de aperto | circuito de potência: 12 N.m - Ligar conector - com chave de fendas plano de Ø 6 a Ø 8 mm |
| torque de aperto | circuito de potência: 12 N.m - Ligar conector hexagonal 4 mm |
| [Uimp] tensão suportável de impulso nominal | 8 kV para IEC 60947 |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² flexível com |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1-2.5 mm² flexível com |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² flexível sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-4 mm² flexível sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² sólido sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-4 mm² sólido sem ponta do cabo |
| conexões - terminais | circuito de potência: conector 1 cabo(s) 4-50 mm² flexível sem ponta do cabo |
| conexões - terminais | circuito de potência: conector 2 cabo(s) 4-25 mm² flexível sem ponta do cabo |
| conexões - terminais | circuito de potência: conector 1 cabo(s) 4-50 mm² flexível com |
| conexões - terminais | circuito de potência: conector 2 cabo(s) 4-16 mm² flexível com |
| conexões - terminais | circuito de potência: conector 1 cabo(s) 4-50 mm² sólido sem ponta do cabo |
| conexões - terminais | circuito de potência: conector 2 cabo(s) 4-25 mm² sólido sem ponta do cabo |
| gama | TeSys |
| composição de contatos de polos | 3 NA |
| alimentação do motor kW | 25 kW a 220..0,230 V CA 50 Hz (CA-3) |
| alimentação do motor kW | 45 kW a 380..0,400 V CA 50 Hz (CA-3) |
| alimentação do motor kW | 45 kW a 415...440 V CA 50 Hz (CA-3) |
| alimentação do motor kW | 55 kW a 500 V CA 50 Hz (CA-3) |
| alimentação do motor kW | 45 kW a 660...690 V CA 50 Hz (CA-3) |
| alimentação do motor kW | 45 kW a 1.000 V CA 50 Hz (CA-3) |
| alimentação do motor cv | 7.5 hp a 115 V CA 60 Hz of monofásico motores |
| alimentação do motor cv | 15 hp a 230/240 V CA 60 Hz of monofásico motores |
| alimentação do motor cv | 25 hp a 200/208 V CA 60 Hz of trifásico motores |
| alimentação do motor cv | 30 hp a 230/240 V CA 60 Hz of trifásico motores |
| alimentação do motor cv | 60 hp a 460/480 V CA 60 Hz of trifásico motores |
| alimentação do motor cv | 60 hp a 575/600 V CA 60 Hz of trifásico motores |
| [Ui] tensão de isolamento nominal | circuito de potência: 1000 V para IEC 60947-4-1 |
| [Ui] tensão de isolamento nominal | circuito de potência: 600 V CSA certificado |
| [Ui] tensão de isolamento nominal | circuito de potência: 600 V UL certificado |
| [Ui] tensão de isolamento nominal | circuito de sinalização: 690 V para IEC 60947-1 |
| [Ui] tensão de isolamento nominal | circuito de sinalização: 600 V CSA certificado |
| [Ui] tensão de isolamento nominal | circuito de sinalização: 600 V UL certificado |
| nome abreviado do dispositivo | LC1D |
| [Icw] corrente nominal de curta duração admissível | 1100 A a <40 °C - 1 s of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 800 A a <40 °C - 10 s of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 400 A a <40 °C - 1 mín of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 135 A a <40 °C - 10 mín of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 140 A - 100 ms of circuito de sinalização |
| [Icw] corrente nominal de curta duração admissível | 120 A - 500 ms of circuito de sinalização |
| [Icw] corrente nominal de curta duração admissível | 100 A - 1 s of circuito de sinalização |
| descrição de polos | 3P |
| tempo de operação | 20...35 ms Fechamento |
| tempo de operação | 6...20 ms Abertura |
| categoria de sobretensão | III |
| cobertura de proteção | com |
