CONTATOR LC1D80008E7
Ref: 21.01.216 Cód: CONTATOR LC1D80008E7

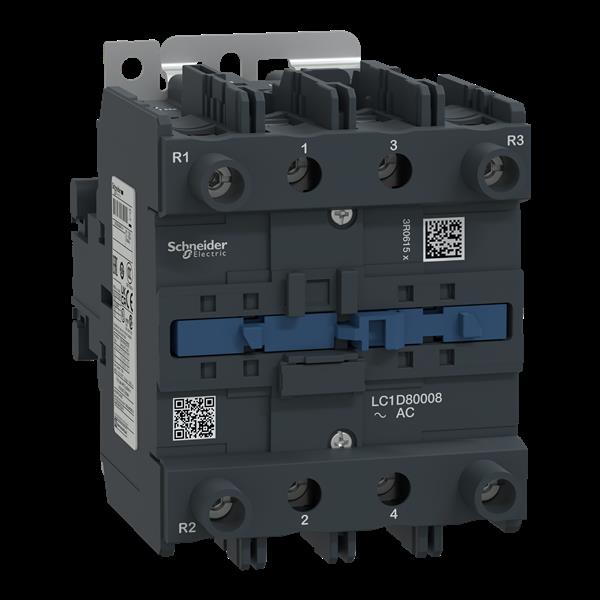

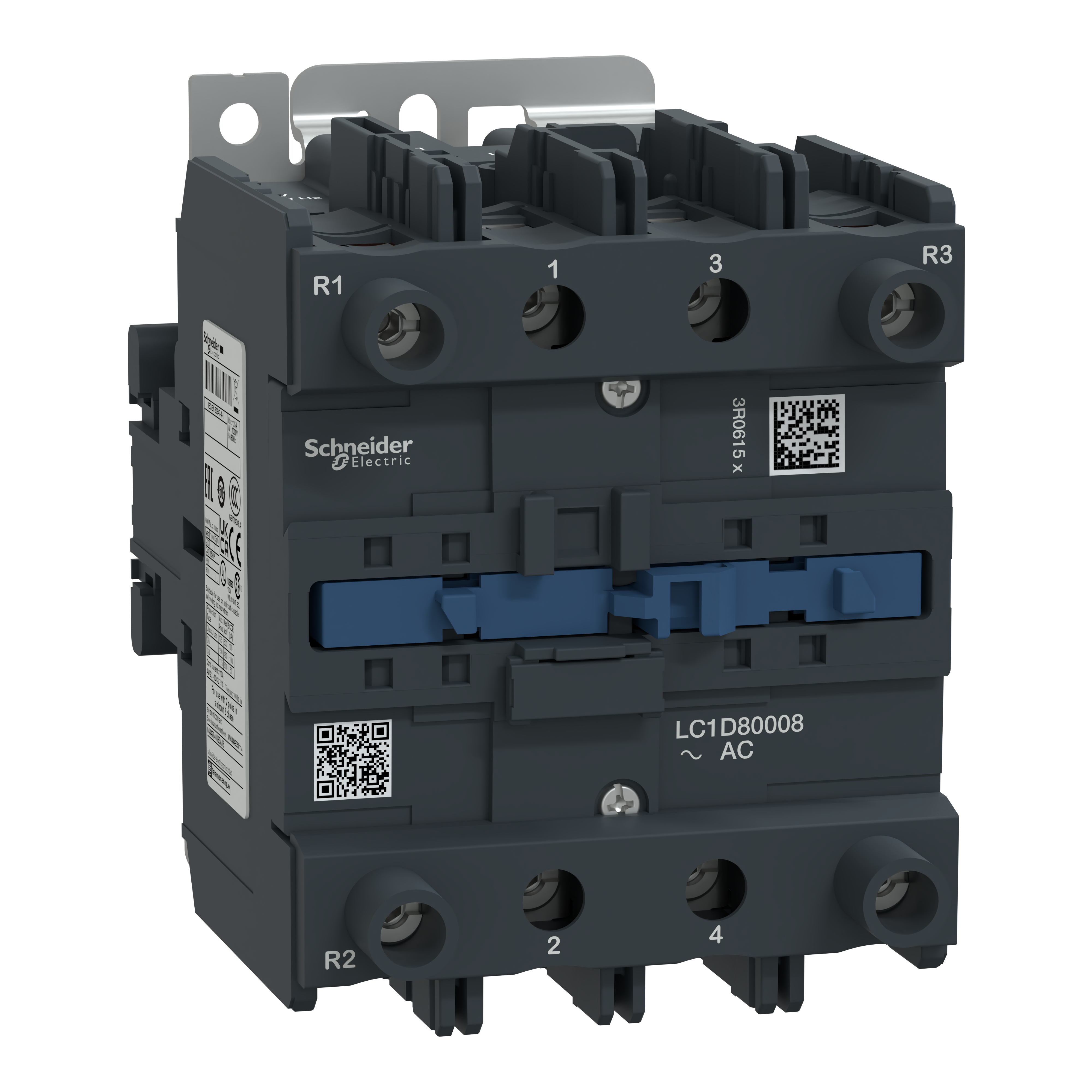

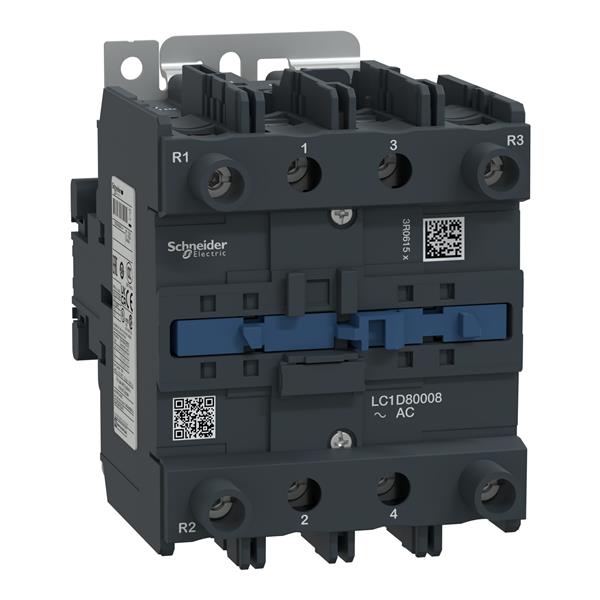

Contator Tesys Deca 4P 125A AC-1 48V CA 50/60Hz
O contator de última geração da linha TeSys Deca oferece uma so
lução confiável e robusta para um tempo de chegada da máquina ao mercado
mais rápido. Este produto possui 4P (2NA+2NF) e é destinado para controle d
e motor de ate 125A/690V AC-1/3e . Ele fornece uma bobina de até 48V AC 50/
60Hz, e conexão por conectores ou terminais de parafuso. Este contator garan
te simplicidade e facilidade de instalação, é altamente resistente e compa
cto (85mm de largura). Possui uma taxa de operação de 3600 ciclos/hora em a
mbientes de ate 60°C, proporcionando alta confiabilidade e durabilidade. Al?
?m disso, tem proteção IP20 e montagem em trilho DIN ou fixação por paraf
uso. Este produto tem certificação multipadrão (IEC, UL, CSA). Os contator
es Tesys Deca levam o selo Green PremiumTM, que promete conformidade com as m
ais recentes regulamentações, transparência nos impactos ambientais, produ
tos circulares e de baixo CO2.
Documentos:
Product Data SheetDeclaração de Conformidade - LC1D80008E7 Declaraç? ?o RoHS da ChinaDeclaração de Conformidade - LC1D80008E7 Declaração REAChDeclaração de Conformidade - LC1D800 08E7 Declaração RoHS da UEDeclaração de Conformidade - LC1D80008E7 Dec laração RoHS da ChinaDeclaração de Conformidade - LC1D80008E7 Declaração REACh Declaração de Conformidade - LC1D80008E7 Declaração RoHS da UEDeclaração de Conformidade Ambiental - LC1D8000 8E7 Declaração REAChDeclaraç ão de Conformidade Ambiental - LC1D80008E7 Declaração RoHS da UE| Complementar | |
| consumo de potência de manutenção em VA | 26-26 VA 60 Hz 0.3 20 °C) |
| consumo de potência de manutenção em VA | 26-26 VA 50 Hz 0.3 20 °C) |
| dissipação de calor | 6-10 W a 50/60 Hz |
| compatibilidade de gama | LC1D |
| potência de irrupção em VA | 245-245 VA 60 Hz 0.75 20 °C) |
| potência de irrupção em VA | 245-245 VA 50 Hz 0.75 20 °C) |
| tecnologia da bobina | sem módulo supressor integrado |
| limites de tensão de circuito de controle | 0,85...1,1 Uc -40-55 °C funcionamento CA 60 Hz |
| limites de tensão de circuito de controle | 0,3...0,6 Uc -40-70 °C saída CA 50/60 Hz |
| limites de tensão de circuito de controle | 0,8...1,1 Uc -40-55 °C funcionamento CA 50 Hz |
| limites de tensão de circuito de controle | 1...1.1 Uc 55-70 °C funcionamento CA 50/60 Hz |
| compatibilidade de contacto | M1 |
| Meio ambiente | |
| altura | 127 mm |
| força mecânica | vibrações contator aberto: 2 Gn, 5...300 Hz |
| força mecânica | choques contator aberto: 8 Gn para 11 ms |
| força mecânica | vibrações contator fechado: 3 Gn, 5...300 Hz |
| força mecânica | choques contator fechado: 10 Gn para 11 ms |
| temperatura ambiente do ar para funcionamento | -40-60 °C |
| temperatura ambiente do ar para funcionamento | 60-70 °C com degradação |
| temperatura ambiente do ar para armazenamento | -60-80 °C |
| graus de poluição | 3 |
| grau de proteção IP | IP20 face frontal para IEC 60529 |
| altitude de funcionamento | 0...3000 m |
| retardamento de chamas | V1 para UL 94 |
| tratamento de proteção | TH para IEC 60068-2-30 |
| profundidade | 140 mm |
| resistência a incêndios | 850 °C para IEC 60695-2-1 |
| largura | 96 mm |
| Peso | 1.84 kg |
| Principal | |
| categoria de sobretensão | III |
| cobertura de proteção | sem |
| tempo de operação | 20...35 ms Fechamento |
| tempo de operação | 6...20 ms Abertura |
| [Ui] tensão de isolamento nominal | circuito de potência: 600 V CSA certificado |
| [Ui] tensão de isolamento nominal | circuito de potência: 600 V UL certificado |
| [Ui] tensão de isolamento nominal | circuito de potência: 1000 V para IEC 60947-4-1 |
| nome abreviado do dispositivo | LC1D |
| [Icw] corrente nominal de curta duração admissível | 640 A a <40 °C - 10 s of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 990 A a <40 °C - 1 s of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 135 A a <40 °C - 10 mín of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 320 A a <40 °C - 1 mín of circuito de potência |
| durabilidade elétrica | 0.8 Mciclos 125 A CA-1 no Ue <= 440 V |
| durabilidade mecânica | 4 Mciclos |
| descrição de polos | 4P |
| maximum operating rate | 3600 cic/h a <60 °C |
| aplicação do contator | carga resistiva |
| capacidade de corte nominal | 1100 A a 440 V of circuito de potência para IEC 60947 |
| tipo de produto ou componente | contator |
| capacidade de fechamento nominal Irms | 1100 A a 440 V of circuito de potência para IEC 60947 |
| nome do produto | TeSys D |
| classificação do fusível associado | 200 A gG a <= 690 V coordenação tipo 1 of circuito de potência |
| classificação do fusível associado | 160 A gG a <= 690 V coordenação tipo 2 of circuito de potência |
| torque de aperto | circuito de controle: 1.2 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas plano de Ø 6 mm |
| torque de aperto | circuito de controle: 1.2 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas Philips Nº 2 |
| torque de aperto | circuito de potência: 12 N.m - Ligar conector - com chave de fendas plano de Ø 6 a Ø 8 mm |
| torque de aperto | circuito de potência: 12 N.m - Ligar conector hexagonal 4 mm |
| categoria de uso | CA-1 |
| [Ie] corrente nominal de operação | 125 A 60 °C a <= 440 V CA CA-1 of circuito de potência |
| [Uimp] tensão suportável de impulso nominal | 8 kV para IEC 60947 |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² flexível com |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1-2.5 mm² flexível com |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² flexível sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-4 mm² flexível sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² sólido sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-4 mm² sólido sem ponta do cabo |
| conexões - terminais | circuito de potência: conector 1 cabo(s) 4-50 mm² flexível sem ponta do cabo |
| conexões - terminais | circuito de potência: conector 2 cabo(s) 4-25 mm² flexível sem ponta do cabo |
| conexões - terminais | circuito de potência: conector 1 cabo(s) 4-50 mm² flexível com |
| conexões - terminais | circuito de potência: conector 2 cabo(s) 4-16 mm² flexível com |
| conexões - terminais | circuito de potência: conector 1 cabo(s) 4-50 mm² sólido sem ponta do cabo |
| conexões - terminais | circuito de potência: conector 2 cabo(s) 4-25 mm² sólido sem ponta do cabo |
| gama | TeSys |
| composição de contatos de polos | 2 NA + 2 NF |
| [Ue] tensão de operação nominal | circuito de potência: <= 300 V CC 25...400 Hz |
| [Ue] tensão de operação nominal | circuito de potência: <= 690 V CA |
| tensão de circuito de controle | 48 V CA 50/60 Hz |
| certificações do produto | CSA |
| certificações do produto | BV |
| certificações do produto | DNV |
| certificações do produto | GOST |
| certificações do produto | UL |
| certificações do produto | GL |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | RINA |
| certificações do produto | CCC |
| dissipação de alimentação por polo | 12.5 W CA-1 |
| impedância média | 0.8 MOhm - Ith 125 A 50 Hz of circuito de potência |
| linha de produto | TeSys D |
| [Ith] corrente térmica ao ar livre convencional | 125 A a <60 °C of circuito de potência |
| suporte de montagem | placa |
| suporte de montagem | calha |
| tipo do circuito de controle | CA a 50/60 Hz |
| padrões | CSA C22.2 No 14 |
| padrões | EN 60947-4-1 |
| padrões | EN 60947-5-1 |
| padrões | IEC 60947-4-1 |
| padrões | IEC 60947-5-1 |
| padrões | UL 508 |
| nível de fiabilidade de segurança | B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1 |
| nível de fiabilidade de segurança | B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1 |
