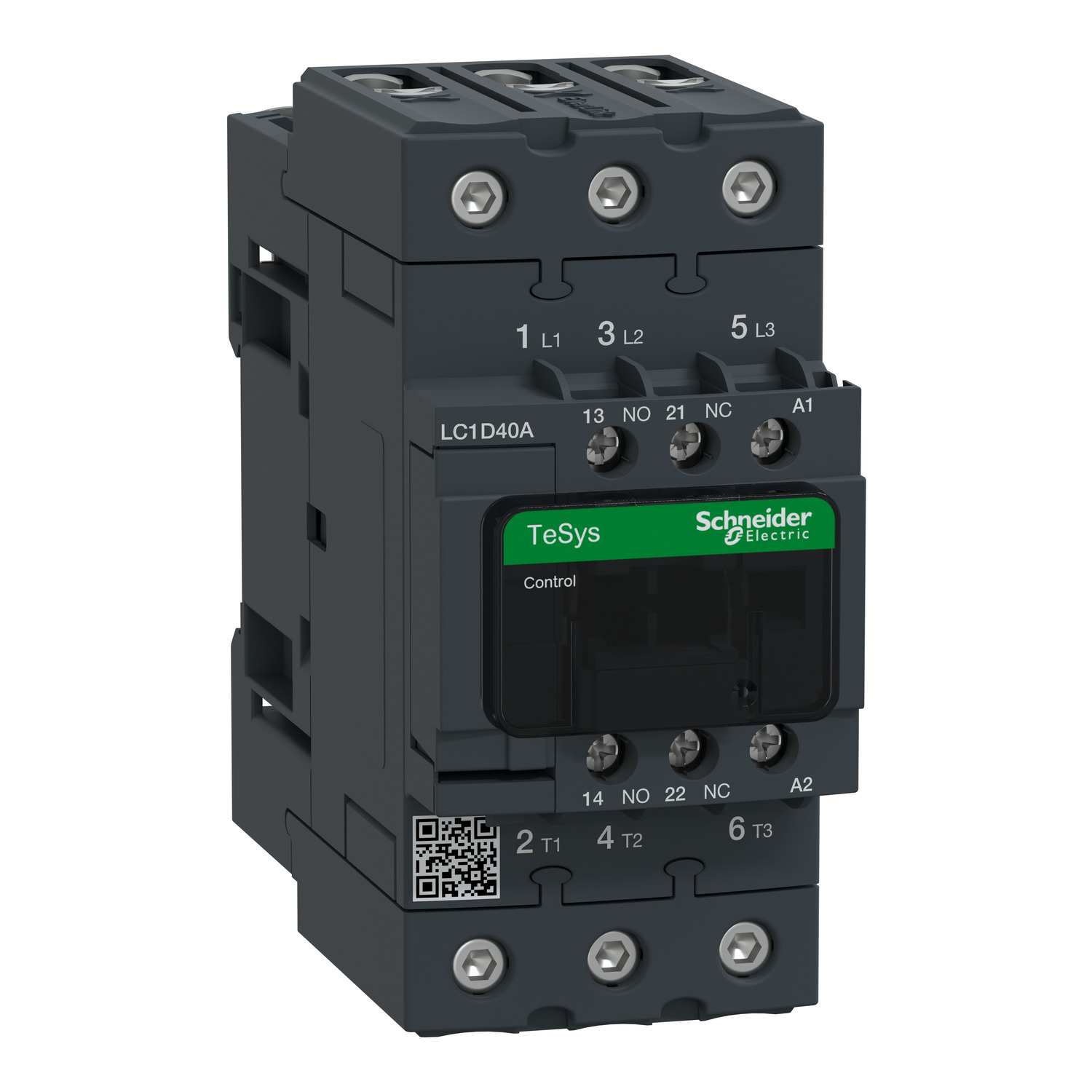

CONTATOR LC1D40AM7
Ref: 21.01.097 Cód: CONTATOR LC1D40AM7 Marca: SCHNEIDER
CONTATOR TRIPOLAR TESYS DECA EVERLINK 40A 1NA+1NF 220VCA LC1D40AM7
Contator TeSys Deca, 3 polos (3NA), para aplicações de controle de motores
até 40A/440V AC-3/3e (18,5kW@400V). Ele fornece uma bobina CA de 220 V 50/6
0 Hz, contatos auxiliares integrados 1NA + 1NF (certificado de espelho NF), c
onexão de energia por conectores de parafuso EverLink BTR, conexão de contr
ole por terminais de braçadeira de parafuso. Para taxas de operação de at?
? 3600 ciclos/hora e ambientes de até 60°C, adquire alta confiabilidade e d
urabilidade. Compacto (largura de 55 mm), montagem em trilho DIN ou fixação
por parafuso. Certificação multipadrões (IEC, UL, CSA, CCC, EAC, Marine),
compatível com Green Premium (RoHS/REACh).
Documentos :
Product Data SheetDeclaração de Conformidade - LC1D40AM7 Declaração R EAChDeclaração de Conformidade - LC1D40AM7 Declaração RoHS da ChinaDeclaração de Conf ormidade - LC1D40AM7 Declaração RoHS da UEDeclaração de Conformidade Ambiental - LC1D40AM7 Decla ração RoHS da ChinaDeclaração de Conformidade Ambiental - LC1D40AM7 Declaração RoHS da UE| Complementar | |
| tempo não sobreposto | 1.5 ms na desenergização entre contato NA e NF |
| tempo não sobreposto | 1.5 ms na energização entre contato NA e NF |
| corrente de comutação mínima | 5 mA of circuito de sinalização |
| compatibilidade de contacto | M2 |
| limites de tensão de circuito de controle | 0,3...0,6 Uc -40-70 °C saída CA 50/60 Hz |
| limites de tensão de circuito de controle | 0,8...1,1 Uc -40-60 °C funcionamento CA 50 Hz |
| limites de tensão de circuito de controle | 0,85...1,1 Uc -40-60 °C funcionamento CA 60 Hz |
| limites de tensão de circuito de controle | 1...1.1 Uc 60-70 °C funcionamento CA 50/60 Hz |
| contactor coil voltage | 220 V CA padrão |
| resistência de isolamento | > 10 MOhm of circuito de sinalização |
| potência de irrupção em VA | 140-140 VA 60 Hz 0.75 20 °C) |
| potência de irrupção em VA | 160-160 VA 50 Hz 0.75 20 °C) |
| power range | 7-11 kW a 200-240 V trifásico |
| power range | 15-25 kW a 380-440 V trifásico |
| power range | 15-25 kW a 480-500 V trifásico |
| tecnologia da bobina | sem módulo supressor integrado |
| motor starter type | direct on-line contactor |
| tensão de comutação mínima | 17 V of circuito de sinalização |
| frequência do circuito de sinalização | 25..0,400 Hz |
| tipo de contatos auxiliares | tipo com ligação mecânica 1 NA + 1 NF para IEC 60947-5-1 |
| tipo de contatos auxiliares | tipo contato de espelho 1 NF para IEC 60947-4-1 |
| compatibilidade de gama | LC1D |
| consumo de potência de manutenção em VA | 13-13 VA 60 Hz 0.3 20 °C) |
| consumo de potência de manutenção em VA | 15-15 VA 50 Hz 0.3 20 °C) |
| dissipação de calor | 4-5 W a 50/60 Hz |
| Meio ambiente | |
| resistência a incêndios | 850 °C para IEC 60695-2-1 |
| largura | 55 mm |
| grau de proteção IP | IP20 face frontal para IEC 60529 |
| altitude de funcionamento | 0...3000 m |
| tratamento de proteção | TH para IEC 60068-2-30 |
| profundidade | 120 mm |
| retardamento de chamas | V1 para UL 94 |
| temperatura ambiente do ar para armazenamento | -60-80 °C |
| Peso | 0.85 kg |
| graus de poluição | 3 |
| altura | 122 mm |
| força mecânica | vibrações contator aberto: 2 Gn, 5...300 Hz |
| força mecânica | vibrações contator fechado: 4 Gn, 5...300 Hz |
| força mecânica | choques contator fechado: 15 Gn para 11 ms |
| força mecânica | choques contator aberto: 10 Gn para 11 ms |
| temperatura ambiente do ar para funcionamento | -40-60 °C |
| temperatura ambiente do ar para funcionamento | 60-70 °C com degradação |
| Principal | |
| [Ue] tensão de operação nominal | circuito de potência: <= 690 V CA 25...400 Hz |
| [Ue] tensão de operação nominal | circuito de potência: <= 300 V CC |
| certificações do produto | CCC |
| certificações do produto | GOST |
| certificações do produto | UL |
| certificações do produto | CSA |
| tensão de circuito de controle | 220 V CA 50/60 Hz |
| dissipação de alimentação por polo | 2.4 W CA-3 |
| dissipação de alimentação por polo | 5.4 W CA-1 |
| impedância média | 1.5 MOhm - Ith 60 A 50 Hz of circuito de potência |
| Contato Auxiliar | 1 NA + 1 NF |
| linha de produto | TeSys D |
| [Ith] corrente térmica ao ar livre convencional | 10 A a <60 °C of circuito de sinalização |
| [Ith] corrente térmica ao ar livre convencional | 60 A a <60 °C of circuito de potência |
| tipo do circuito de controle | CA a 50/60 Hz |
| padrões | CSA C22.2 No 14 |
| padrões | EN 60947-4-1 |
| padrões | EN 60947-5-1 |
| padrões | IEC 60947-4-1 |
| padrões | IEC 60947-5-1 |
| padrões | UL 508 |
| nível de fiabilidade de segurança | B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1 |
| nível de fiabilidade de segurança | B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1 |
| aplicação do contator | carga resistiva |
| aplicação do contator | controle do motor |
| suporte de montagem | placa |
| suporte de montagem | calha |
| capacidade de corte nominal | 800 A a 440 V of circuito de potência para IEC 60947 |
| tipo de produto ou componente | contator |
| capacidade de fechamento nominal Irms | 140 A CA of circuito de sinalização para IEC 60947-5-1 |
| capacidade de fechamento nominal Irms | 250 A CC of circuito de sinalização para IEC 60947-5-1 |
| capacidade de fechamento nominal Irms | 800 A a 440 V of circuito de potência para IEC 60947 |
| nome do produto | TeSys D |
| classificação do fusível associado | 10 A gG of circuito de sinalização para IEC 60947-5-1 |
| classificação do fusível associado | 80 A gG a <= 690 V coordenação tipo 1 of circuito de potência |
| classificação do fusível associado | 80 A gG a <= 690 V coordenação tipo 2 of circuito de potência |
| categoria de uso | CA-1 |
| categoria de uso | CA-4 |
| categoria de uso | CA-3 |
| [Ie] corrente nominal de operação | 60 A 60 °C a <= 440 V CA CA-1 of circuito de potência |
| [Ie] corrente nominal de operação | 40 A 60 °C a <= 440 V CA CA-3 of circuito de potência |
| maximum operating rate | 3600 cic/h a <60 °C |
| torque de aperto | circuito de controle: 1.7 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas plano de Ø 6 mm |
| torque de aperto | circuito de controle: 1.7 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas Philips Nº 2 |
| torque de aperto | circuito de potência: 8 N.m - Ligar conectores parafuso EverLink BTR - cabos 25-35 mm² hexagonal 4 mm |
| torque de aperto | circuito de potência: 5 N.m - Ligar conectores parafuso EverLink BTR - cabos 1-25 mm² hexagonal 4 mm |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60947 |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² flexível com |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² flexível sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-4 mm² flexível sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² flexível com |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² sólido sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-4 mm² sólido sem ponta do cabo |
| conexões - terminais | circuito de potência: conectores parafuso EverLink BTR 1 cabo(s) 1-35 mm² flexível sem ponta do cabo |
| conexões - terminais | circuito de potência: conectores parafuso EverLink BTR 2 cabo(s) 1-25 mm² flexível sem ponta do cabo |
| conexões - terminais | circuito de potência: conectores parafuso EverLink BTR 1 cabo(s) 1-35 mm² flexível com |
| conexões - terminais | circuito de potência: conectores parafuso EverLink BTR 2 cabo(s) 1-25 mm² flexível com |
| conexões - terminais | circuito de potência: conectores parafuso EverLink BTR 1 cabo(s) 1-35 mm² sólido sem ponta do cabo |
| conexões - terminais | circuito de potência: conectores parafuso EverLink BTR 2 cabo(s) 1-25 mm² sólido sem ponta do cabo |
| gama | TeSys |
| composição de contatos de polos | 3 NA |
| alimentação do motor kW | 18.5 kW a 380..0,400 V CA 50/60 Hz (CA-3) |
| alimentação do motor kW | 11 kW a 220..0,230 V CA 50/60 Hz (CA-3) |
| alimentação do motor kW | 22 kW a 415...440 V CA 50/60 Hz (CA-3) |
| alimentação do motor kW | 22 kW a 500 V CA 50/60 Hz (CA-3) |
| alimentação do motor kW | 30 kW a 660...690 V CA 50/60 Hz (CA-3) |
| alimentação do motor kW | 9 kW a 400 V CA 50/60 Hz (CA-4) |
| alimentação do motor cv | 5 hp a 230/240 V CA 50/60 Hz of monofásico motores |
| alimentação do motor cv | 10 hp a 230/240 V CA 50/60 Hz of trifásico motores |
| alimentação do motor cv | 30 hp a 575/600 V CA 50/60 Hz of trifásico motores |
| alimentação do motor cv | 10 hp a 200/208 V CA 50/60 Hz of trifásico motores |
| alimentação do motor cv | 3 hp a 115 V CA 50/60 Hz of monofásico motores |
| alimentação do motor cv | 30 hp a 460/480 V CA 50/60 Hz of trifásico motores |
| [Ui] tensão de isolamento nominal | circuito de potência: 600 V CSA certificado |
| [Ui] tensão de isolamento nominal | circuito de potência: 600 V UL certificado |
| [Ui] tensão de isolamento nominal | circuito de sinalização: 690 V para IEC 60947-1 |
| [Ui] tensão de isolamento nominal | circuito de sinalização: 600 V CSA certificado |
| [Ui] tensão de isolamento nominal | circuito de sinalização: 600 V UL certificado |
| [Ui] tensão de isolamento nominal | circuito de potência: 690 V para IEC 60947-4-1 |
| nome abreviado do dispositivo | LC1D |
| [Icw] corrente nominal de curta duração admissível | 320 A a <40 °C - 10 s of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 720 A a <40 °C - 1 s of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 72 A a <40 °C - 10 mín of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 165 A a <40 °C - 1 mín of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 100 A - 1 s of circuito de sinalização |
| [Icw] corrente nominal de curta duração admissível | 120 A - 500 ms of circuito de sinalização |
| [Icw] corrente nominal de curta duração admissível | 140 A - 100 ms of circuito de sinalização |
| durabilidade elétrica | 1.4 Mciclos 60 A CA-1 no Ue <= 440 V |
| durabilidade elétrica | 1.5 Mciclos 40 A CA-3 no Ue <= 440 V |
| durabilidade mecânica | 6 Mciclos |
| descrição de polos | 3P |
| categoria de sobretensão | III |
| cobertura de proteção | com |
| tempo de operação | 4...19 ms Abertura |
| tempo de operação | 12...26 ms Fechamento |
