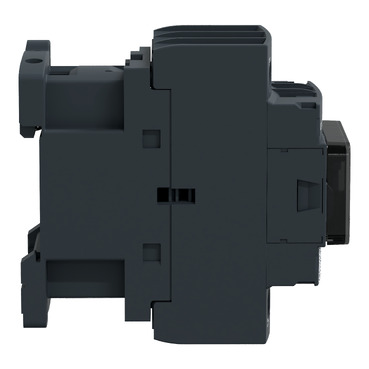

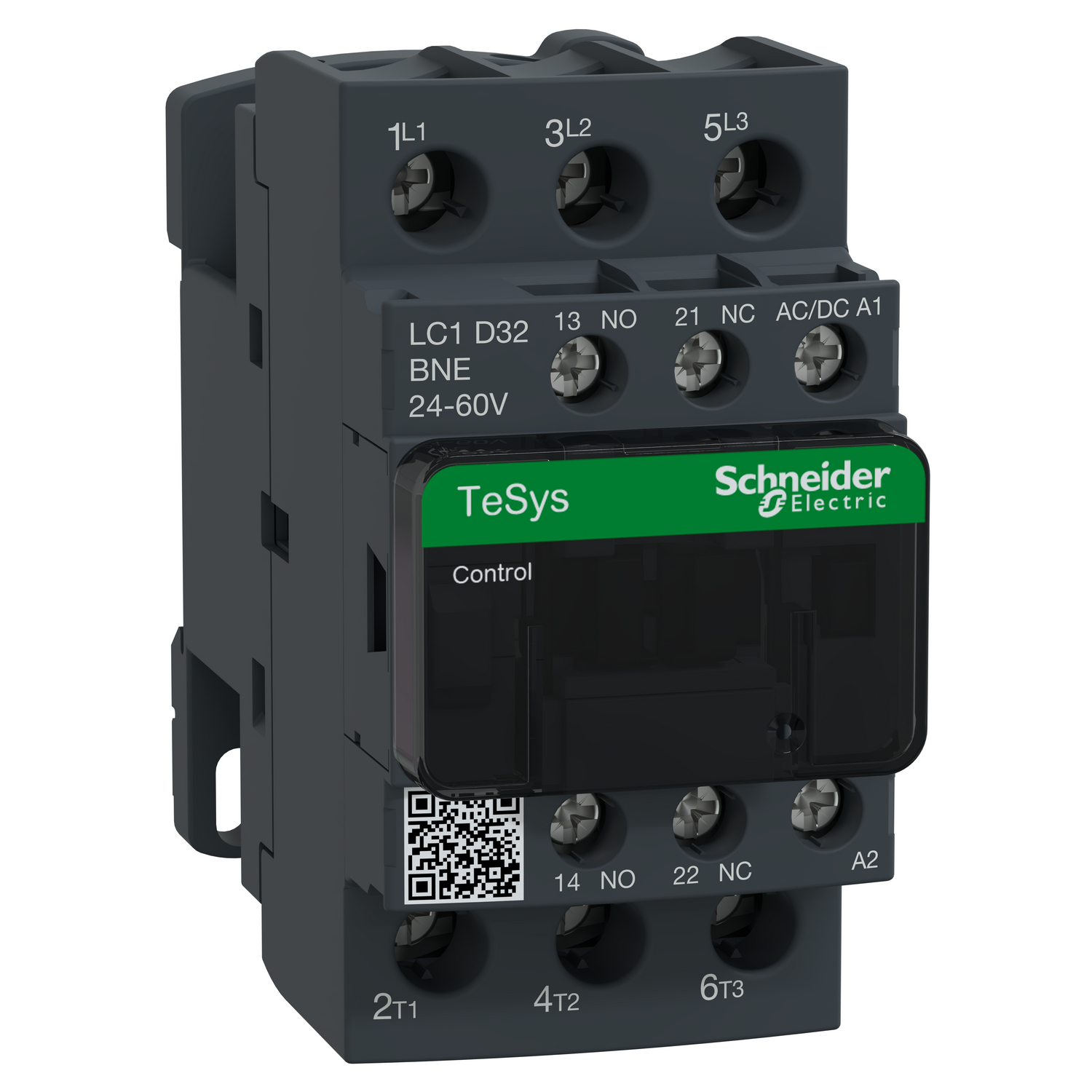

CONTATOR LC1D32BNE
Ref: 21.03.177 Cód: LC1D32BNE Marca: Schneider Electric
Contator Tesys Deca Green 3P 32A AC-3 24-60V CA/CC 50/60Hz
O contator de última geração da linha TeSys Deca oferece uma solução confiável e robusta para um tempo de chegada da máquina ao mercado mais rápido. Este produto possui 3P (3NA) e é destinado para controle de motor de ate 32A/690V AC-3/3e (15kW/400V). Ele fornece uma bobina de até 24-60V AC/DC 50/60Hz , com contatos auxiliares integrados 1NA+1NF (certificado espelho NC) e conexão por terminais de parafuso. Este contator garante simplicidade e facilidade de instalação, é altamente resistente e compacto (45mm de largura). Possui uma taxa de operação de 3600 ciclos/hora em ambientes de ate 60°C, proporcionando alta confiabilidade e durabilidade. Além disso, tem proteção IP20 e montagem em trilho DIN ou fixação por parafuso. Este produto tem certificação multipadrão (IEC, UL, CSA). Os contatores Tesys Deca levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.
Documentos:
Product Data SheetDeclaração de Conformidade - LC1D32BNE Declaração RoHS da ChinaDeclaração de Conformidade - LC1D32BNE Declaração RoHS da UEDeclaração de Conformidade - LC1D32BNE Declaração REACh| Complementar | |
| tecnologia da bobina | built-in bidirectional peak limiting |
| tensão de comutação mínima | 17 V of circuito de sinalização |
| frequência do circuito de sinalização | 25..0,400 Hz |
| potência de irrupção em W | 14-14 W a 20 °C |
| tipo de contatos auxiliares | tipo com ligação mecânica 1 NA + 1 NF para IEC 60947-5-1 |
| tipo de contatos auxiliares | tipo contato de espelho 1 NF para IEC 60947-4-1 |
| dissipação de calor | 0.6-0.6 W a 50/60 Hz |
| compatibilidade de gama | LC1D |
| consumo de potência de manutenção em VA | 0.9-0.9 VA 20 °C 50/60 Hz |
| tempo não sobreposto | 1.5 ms na desenergização entre contato NA e NF |
| tempo não sobreposto | 1.5 ms na energização entre contato NA e NF |
| corrente de comutação mínima | 5 mA of circuito de sinalização |
| limites de tensão de circuito de controle | <= 0,1 Uc -40-70 °C saída CA/CC |
| limites de tensão de circuito de controle | 0,85...1,1 Uc -40-60 °C funcionamento CA |
| limites de tensão de circuito de controle | 0,8...1,1 Uc -40-60 °C funcionamento CC |
| limites de tensão de circuito de controle | 1...1.1 Uc 60-70 °C funcionamento CA/CC |
| consumo de potência de manutenção em W | 0.6-0.6 W a 20 °C |
| resistência de isolamento | > 10 MOhm of circuito de sinalização |
| potência de irrupção em VA | 15-15 VA 50/60 Hz 20 °C |
| Meio ambiente | |
| temperatura ambiente do ar para funcionamento | -40-60 °C |
| temperatura ambiente do ar para funcionamento | 60-70 °C com degradação |
| graus de poluição | 3 |
| Peso | 0.438 kg |
| profundidade | 92 mm |
| altura | 85 mm |
| força mecânica | vibrações contator aberto: 2 Gn, 5...300 Hz |
| força mecânica | vibrações contator fechado: 4 Gn, 5...300 Hz |
| força mecânica | choques contator fechado: 15 Gn para 11 ms |
| força mecânica | choques contator aberto: 8 Gn para 11 ms |
| resistência a incêndios | 850 °C para IEC 60695-2-1 |
| cor | cinza (SE GREY 6) |
| cor | verde (SE GREEN 2) |
| largura | 45 mm |
| grau de proteção IP | IP20 face frontal para IEC 60529 |
| altitude de funcionamento | 0...3000 m |
| tratamento de proteção | TH para IEC 60068-2-30 |
| retardamento de chamas | V1 para UL 94 |
| temperatura ambiente do ar para armazenamento | -60-80 °C |
| Principal | |
| maximum operating rate | 3600 cic/h a <60 °C |
| categoria de uso | CA-1 |
| categoria de uso | CA-3 |
| [Ie] corrente nominal de operação | 32 A 60 °C a <= 440 V CA-3 of circuito de potência |
| [Ie] corrente nominal de operação | 50 A 60 °C a <= 440 V CA-1 of circuito de potência |
| tempo de funcionamento | 45...55 ms Fechamento |
| tempo de funcionamento | 20...90 ms Abertura |
| descrição de polos | 3P |
| durabilidade elétrica | 2.1 Mciclos 29 A CA-3 no Ue <= 440 V |
| durabilidade elétrica | 0.9 Mciclos 50 A CA-1 no Ue <= 440 V |
| torque de aperto | circuito de controle: 1.7 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas plano de Ø 6 mm |
| torque de aperto | circuito de controle: 1.7 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas Philips Nº 2 |
| torque de aperto | circuito de potência: 2.5 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas plano de Ø 6 mm |
| torque de aperto | circuito de potência: 2.5 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas Philips Nº 2 |
| categoria de sobretensão | III |
| tensão de circuito de controle | 24..0,60 V CA 50/60 Hz |
| tensão de circuito de controle | 24..0,60 V CC |
| dissipação de alimentação por polo | 2 W CA-3 |
| dissipação de alimentação por polo | 5 W CA-1 |
| impedância média | 2 MOhm - Ith 50 A 50 Hz of circuito de potência |
| Contato Auxiliar | 1 NA + 1 NF |
| linha de produto | TeSys D |
| [Ith] corrente térmica ao ar livre convencional | 10 A a <60 °C of circuito de sinalização |
| [Ith] corrente térmica ao ar livre convencional | 50 A a <60 °C of circuito de potência |
| suporte de montagem | calha |
| suporte de montagem | placa |
| tipo do circuito de controle | CA/CC a 50/60 Hz AC/DC electronic |
| padrões | EN/IEC 60947-4-1 |
| padrões | EN/IEC 60947-5-1 |
| padrões | UL 60947-4-1 |
| padrões | CSA C22.2 No 60947-4-1 |
| nível de fiabilidade de segurança | B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1 |
| nível de fiabilidade de segurança | B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1 |
| alimentação do motor kW | 7.5 kW a 220..0,230 V CA 50 Hz (CA-3) |
| alimentação do motor kW | 15 kW a 380..0,400 V CA 50 Hz (CA-3) |
| alimentação do motor kW | 15 kW a 415 V CA 50 Hz (CA-3) |
| alimentação do motor kW | 15 kW a 440 V CA 50 Hz (CA-3) |
| alimentação do motor kW | 18.5 kW a 500 V CA 50 Hz (CA-3) |
| alimentação do motor kW | 18.5 kW a 660...690 V CA 50 Hz (CA-3) |
| alimentação do motor cv | 2 hp a 115 V CA 60 Hz of monofásico motores |
| alimentação do motor cv | 5 hp a 230/240 V CA 60 Hz of monofásico motores |
| alimentação do motor cv | 10 hp a 200/208 V CA 60 Hz of trifásico motores |
| alimentação do motor cv | 10 hp a 230/240 V CA 60 Hz of trifásico motores |
| alimentação do motor cv | 20 hp a 460/480 V CA 60 Hz of trifásico motores |
| alimentação do motor cv | 25 hp a 575/600 V CA 60 Hz of trifásico motores |
| [Ui] tensão de isolamento nominal | circuito de potência: 690 V para IEC 60947-4-1 |
| [Ui] tensão de isolamento nominal | circuito de sinalização: 690 V para IEC 60947-1 |
| durabilidade mecânica | 15 Mciclos |
| nome abreviado do dispositivo | LC1D |
| [Icw] corrente nominal de curta duração admissível | 100 A - 1 s of circuito de sinalização |
| [Icw] corrente nominal de curta duração admissível | 120 A - 500 ms of circuito de sinalização |
| [Icw] corrente nominal de curta duração admissível | 140 A - 100 ms of circuito de sinalização |
| [Icw] corrente nominal de curta duração admissível | 60 A a <40 °C - 10 mín of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 138 A a <40 °C - 1 mín of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 260 A a <40 °C - 10 s of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 430 A a <40 °C - 1 s of circuito de potência |
| tipo de bobina | AC/DC electronic |
| cobertura de proteção | com |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60947 |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² flexível sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-4 mm² flexível sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² flexível com |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² flexível com |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² sólido |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-4 mm² sólido |
| conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 2.5-10 mm² flexível sem ponta do cabo |
| conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 2 cabo(s) 2.5-10 mm² flexível sem ponta do cabo |
| conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 1-10 mm² flexível com |
| conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 2 cabo(s) 1.5-6 mm² flexível com |
| conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 1.5-10 mm² sólido |
| conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 2 cabo(s) 2.5-10 mm² sólido |
| aplicação do contator | controle do motor |
| aplicação do contator | carga resistiva |
| [Ue] tensão de operação nominal | circuito de potência: <= 690 V CA 25...400 Hz |
| gama | TeSys |
| composição de contatos de polos | 3 NA |
| dispositivo de nome curto | LC1D32 |
| capacidade de corte nominal | 550 A a 440 V of circuito de potência para IEC 60947 |
| tipo de produto ou componente | contator |
| certificações do produto | CCC |
| certificações do produto | CSA |
| certificações do produto | EAC |
| certificações do produto | UL |
| certificações do produto | KC |
| certificações do produto | DNV-GL |
| certificações do produto | LROS (Lloyds register of shipping) |
| capacidade de fechamento nominal Irms | 140 A CA of circuito de sinalização para IEC 60947-5-1 |
| capacidade de fechamento nominal Irms | 250 A CC of circuito de sinalização para IEC 60947-5-1 |
| capacidade de fechamento nominal Irms | 550 A a 440 V of circuito de potência para IEC 60947 |
| nome do produto | TeSys D Green |
| classificação do fusível associado | 10 A gG of circuito de sinalização para IEC 60947-5-1 |
| classificação do fusível associado | 63 A gG a <= 690 V coordenação tipo 1 of circuito de potência |
| classificação do fusível associado | 63 A gG a <= 690 V coordenação tipo 2 of circuito de potência |
