CONTATOR LC1D186BD
Ref: 21.03.059 Cód: CONTATOR LC1D186BD

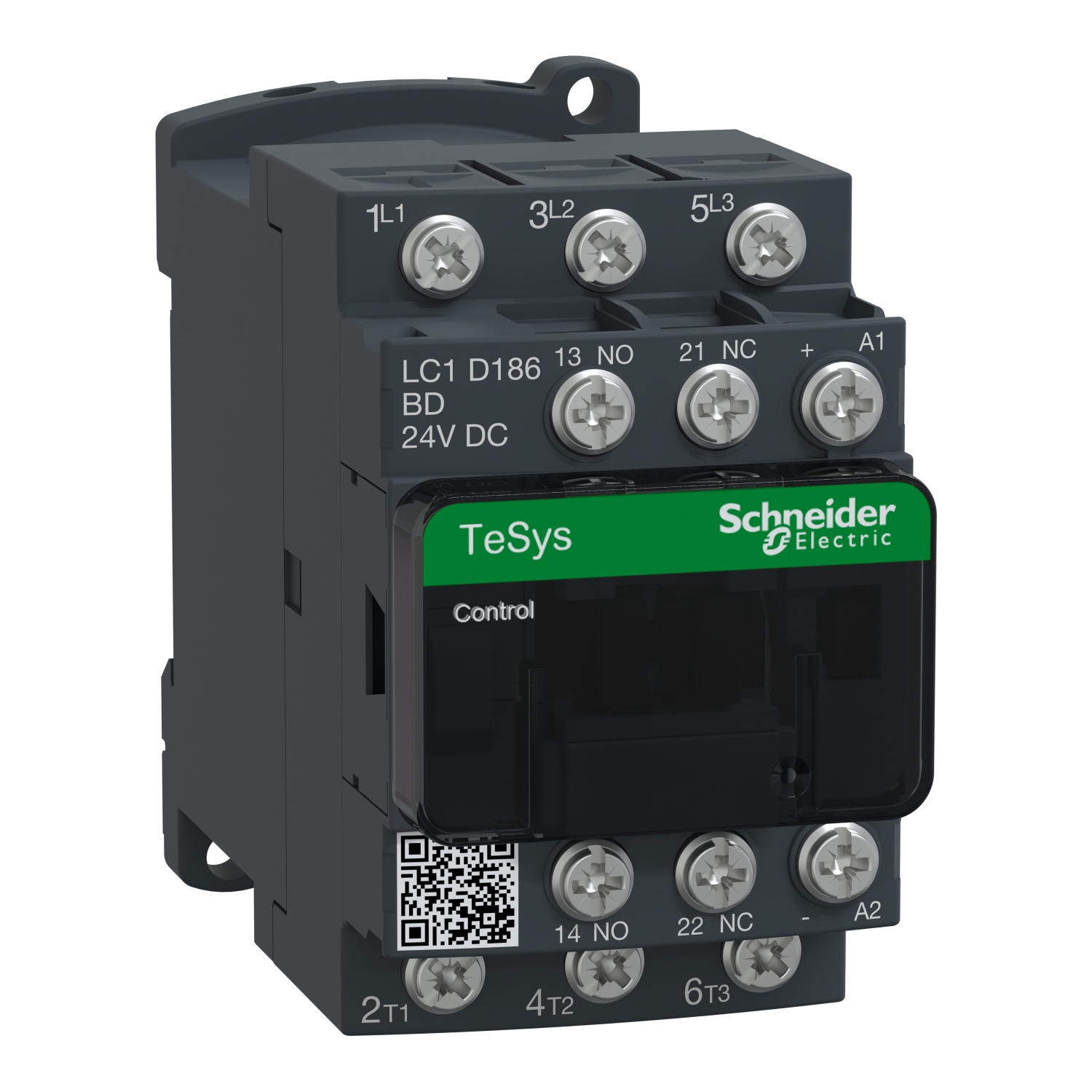

Contator Tesys Deca 3P 18A AC-3 24V CC 50/60Hz 1NA+1NF
O contator de última geração da linha TeSys Deca oferece uma so
lução confiável e robusta para um tempo de chegada da máquina ao mercado
mais rápido. Este produto possui 3P (3NA) e é destinado para controle de mo
tor de ate 18A/690V AC-3/3e (7.5kW/400V). Ele fornece uma bobina de até 24V
DC 50/60Hz, com módulo supressor de transientes, contatos auxiliares integra
dos 1NA+1NF (certificado espelho NC) e conexão por terminais de parafuso tip
o olhal. Este contator garante simplicidade e facilidade de instalação, é
altamente resistente e compacto (45mm de largura). Possui uma taxa de operaç
ão de 3600 ciclos/hora em ambientes de ate 60°C, proporcionando alta confia
bilidade e durabilidade. Além disso, tem proteção IP20 e montagem em trilh
o DIN ou fixação por parafuso. Este produto tem certificação multipadrão
(IEC, UL, CSA). Os contatores Tesys Deca levam o selo Green PremiumTM, que p
romete conformidade com as mais recentes regulamentações, transparência no
s impactos a
mbientais, produtos circulares e de baixo CO2.
Document os:
Product Data SheetDeclaração de Conformidade - LC1D186BD De claração RoHS da UEDeclaração de Conformidade - LC1D186BD Declaração REAChDeclaração de Conformidade - LC1D186BD Declaração RoHS da ChinaDeclaração de Conformidade - LC1D186BD D eclaração RoHS da ChinaDeclaração de Conformidade Ambiental - LC1D186BD Declaração RoHS da Chi na| Complementar | |
| tempo não sobreposto | 1.5 ms na desenergização entre contato NA e NF |
| tempo não sobreposto | 1.5 ms na energização entre contato NA e NF |
| corrente de comutação mínima | 5 mA of circuito de sinalização |
| compatibilidade de contacto | M4 |
| consumo de potência de manutenção em W | 5.4-5.4 W a 20 °C |
| resistência de isolamento | > 10 MOhm of circuito de sinalização |
| limites de tensão de circuito de controle | 0,1...0,25 Uc -40-70 °C saída CC |
| limites de tensão de circuito de controle | 0,7...1,25 Uc -40-60 °C funcionamento CC |
| limites de tensão de circuito de controle | 1...1.25 Uc 60-70 °C funcionamento CC |
| tecnologia da bobina | com dispositivo de supressão incorporado |
| constante temporal | 28 ms |
| tensão de comutação mínima | 17 V of circuito de sinalização |
| frequência do circuito de sinalização | 25..0,400 Hz |
| potência de irrupção em W | 5.4-5.4 W 20 °C) |
| tipo de contatos auxiliares | tipo com ligação mecânica 1 NA + 1 NF para IEC 60947-5-1 |
| tipo de contatos auxiliares | tipo contato de espelho 1 NF para IEC 60947-4-1 |
| compatibilidade de gama | LC1D |
| Meio ambiente | |
| grau de proteção IP | IP20 face frontal para IEC 60529 |
| altitude de funcionamento | 0...3000 m |
| retardamento de chamas | V1 para UL 94 |
| temperatura ambiente do ar para armazenamento | -60-80 °C |
| resistência a incêndios | 850 °C para IEC 60695-2-1 |
| largura | 45 mm |
| profundidade | 95 mm |
| tratamento de proteção | TH para IEC 60068-2-30 |
| graus de poluição | 3 |
| Peso | 0.49 kg |
| altura | 77 mm |
| força mecânica | vibrações contator aberto: 2 Gn, 5...300 Hz |
| força mecânica | vibrações contator fechado: 4 Gn, 5...300 Hz |
| força mecânica | choques contator aberto: 10 Gn para 11 ms |
| força mecânica | choques contator fechado: 15 Gn para 11 ms |
| temperatura ambiente do ar para funcionamento | -40-60 °C |
| temperatura ambiente do ar para funcionamento | 60-70 °C com degradação |
| Principal | |
| [Ue] tensão de operação nominal | circuito de potência: <= 690 V CA 25...400 Hz |
| [Ue] tensão de operação nominal | circuito de potência: <= 300 V CC |
| tensão de circuito de controle | 24 V CC |
| dissipação de alimentação por polo | 2.5 W CA-1 |
| dissipação de alimentação por polo | 0.8 W CA-3 |
| impedância média | 2.5 MOhm - Ith 32 A 50 Hz of circuito de potência |
| Contato Auxiliar | 1 NA + 1 NF |
| linha de produto | TeSys D |
| [Ith] corrente térmica ao ar livre convencional | 10 A a <60 °C of circuito de sinalização |
| [Ith] corrente térmica ao ar livre convencional | 32 A a <60 °C of circuito de potência |
| tipo do circuito de controle | CC padrão |
| padrões | CSA C22.2 No 14 |
| padrões | EN 60947-4-1 |
| padrões | EN 60947-5-1 |
| padrões | IEC 60947-4-1 |
| padrões | IEC 60947-5-1 |
| padrões | UL 508 |
| nível de fiabilidade de segurança | B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1 |
| nível de fiabilidade de segurança | B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1 |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60947 |
| conexões - terminais | circuito de controle: terminais olhais/anéis (Diâmetro externo: 8 mm |
| conexões - terminais | circuito de potência: terminais olhais/anéis (Diâmetro externo: 8 mm |
| gama | TeSys |
| composição de contatos de polos | 3 NA |
| suporte de montagem | placa |
| suporte de montagem | calha |
| capacidade de corte nominal | 300 A a 440 V of circuito de potência para IEC 60947 |
| tipo de produto ou componente | contator |
| capacidade de fechamento nominal Irms | 140 A CA of circuito de sinalização para IEC 60947-5-1 |
| capacidade de fechamento nominal Irms | 250 A CC of circuito de sinalização para IEC 60947-5-1 |
| capacidade de fechamento nominal Irms | 300 A a 440 V of circuito de potência para IEC 60947 |
| nome do produto | TeSys D |
| classificação do fusível associado | 10 A gG of circuito de sinalização para IEC 60947-5-1 |
| classificação do fusível associado | 50 A gG a <= 690 V coordenação tipo 1 of circuito de potência |
| classificação do fusível associado | 35 A gG a <= 690 V coordenação tipo 2 of circuito de potência |
| aplicação do contator | controle do motor |
| aplicação do contator | carga resistiva |
| maximum operating rate | 3600 cic/h a <60 °C |
| categoria de uso | CA-1 |
| categoria de uso | CA-4 |
| categoria de uso | CA-3 |
| [Ie] corrente nominal de operação | 18 A 60 °C a <= 440 V CA CA-3 of circuito de potência |
| [Ie] corrente nominal de operação | 32 A 60 °C a <= 440 V CA CA-1 of circuito de potência |
| durabilidade elétrica | 1.65 Mciclos 18 A CA-3 no Ue <= 440 V |
| durabilidade elétrica | 1 Mciclos 32 A CA-1 no Ue <= 440 V |
| durabilidade mecânica | 30 Mciclos |
| torque de aperto | circuito de controle: 1.7 N.m - Ligar terminais olhais/anéis - com chave de fendas plano de Ø 6 mm M3,5 |
| torque de aperto | circuito de controle: 1.7 N.m - Ligar terminais olhais/anéis - com chave de fendas Philips Nº 2 M3,5 |
| torque de aperto | circuito de potência: 1.7 N.m - Ligar terminais olhais/anéis - com chave de fendas plano de Ø 8 mm M3,5 |
| torque de aperto | circuito de potência: 1.7 N.m - Ligar terminais olhais/anéis - com chave de fendas Philips Nº 2 M3,5 |
| alimentação do motor kW | 4 kW a 220..0,230 V CA 50/60 Hz (CA-3) |
| alimentação do motor kW | 7.5 kW a 380..0,400 V CA 50/60 Hz (CA-3) |
| alimentação do motor kW | 9 kW a 415...440 V CA 50/60 Hz (CA-3) |
| alimentação do motor kW | 10 kW a 500 V CA 50/60 Hz (CA-3) |
| alimentação do motor kW | 10 kW a 660...690 V CA 50/60 Hz (CA-3) |
| alimentação do motor kW | 4 kW a 400 V CA 50/60 Hz (CA-4) |
| alimentação do motor cv | 1 hp a 115 V CA 50/60 Hz of monofásico motores |
| alimentação do motor cv | 3 hp a 230/240 V CA 50/60 Hz of monofásico motores |
| alimentação do motor cv | 5 hp a 200/208 V CA 50/60 Hz of trifásico motores |
| alimentação do motor cv | 5 hp a 230/240 V CA 50/60 Hz of trifásico motores |
| alimentação do motor cv | 10 hp a 460/480 V CA 50/60 Hz of trifásico motores |
| alimentação do motor cv | 15 hp a 575/600 V CA 50/60 Hz of trifásico motores |
| [Ui] tensão de isolamento nominal | circuito de potência: 690 V para IEC 60947-4-1 |
| [Ui] tensão de isolamento nominal | circuito de potência: 600 V CSA certificado |
| [Ui] tensão de isolamento nominal | circuito de potência: 600 V UL certificado |
| [Ui] tensão de isolamento nominal | circuito de sinalização: 690 V para IEC 60947-1 |
| [Ui] tensão de isolamento nominal | circuito de sinalização: 600 V CSA certificado |
| [Ui] tensão de isolamento nominal | circuito de sinalização: 600 V UL certificado |
| nome abreviado do dispositivo | LC1D |
| [Icw] corrente nominal de curta duração admissível | 145 A a <40 °C - 10 s of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 240 A a <40 °C - 1 s of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 40 A a <40 °C - 10 mín of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 84 A a <40 °C - 1 mín of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 100 A - 1 s of circuito de sinalização |
| [Icw] corrente nominal de curta duração admissível | 120 A - 500 ms of circuito de sinalização |
| [Icw] corrente nominal de curta duração admissível | 140 A - 100 ms of circuito de sinalização |
| cobertura de proteção | com |
| categoria de sobretensão | III |
| tempo de operação | 53.55...72.45 ms Fechamento |
| tempo de operação | 16...24 ms Abertura |
| descrição de polos | 3P |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | RINA |
| certificações do produto | DNV |
| certificações do produto | GOST |
| certificações do produto | BV |
| certificações do produto | CSA |
| certificações do produto | CCC |
| certificações do produto | GL |
| certificações do produto | UL |
