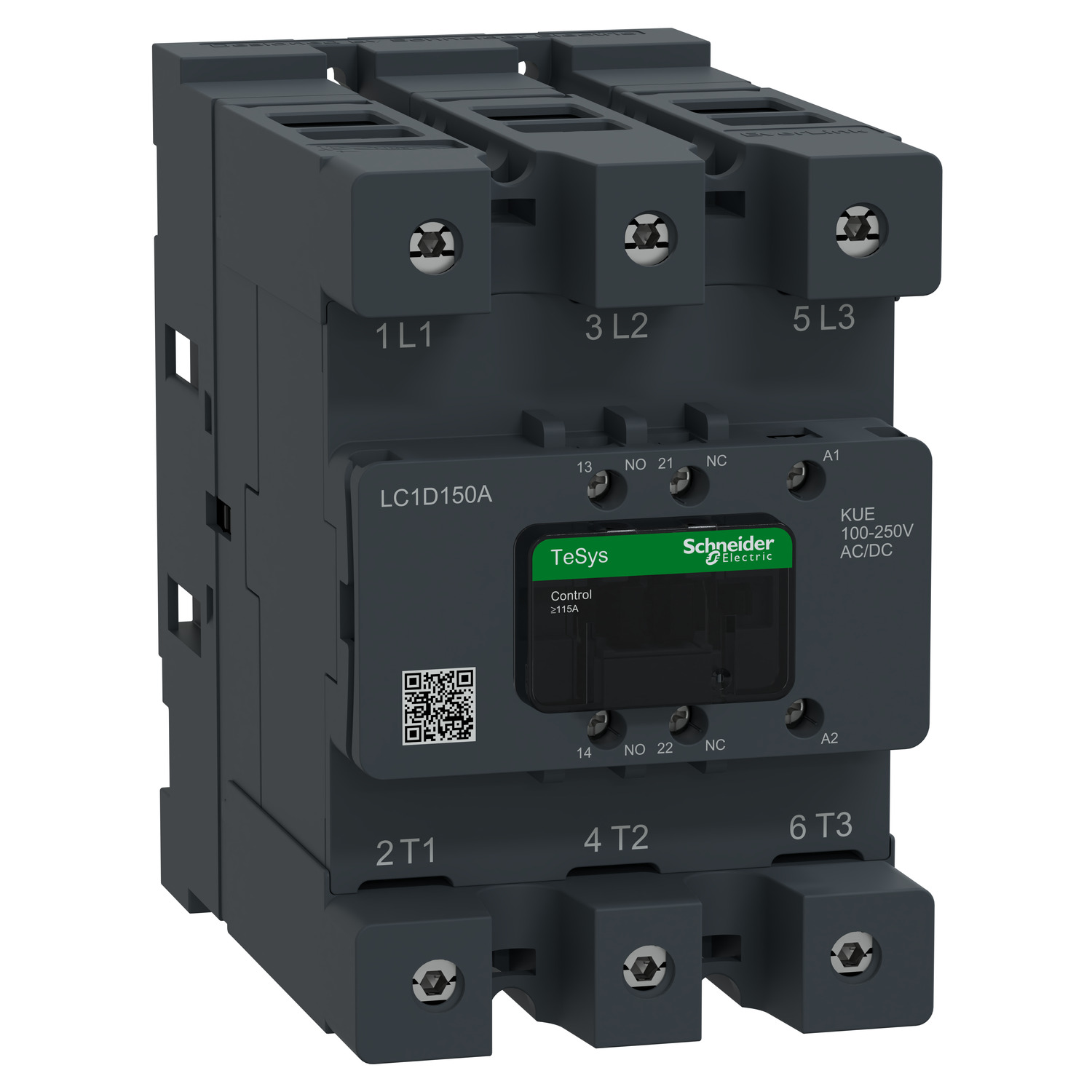

CONTATOR LC1D150AKUE

Ref: 21.01.140 Cód: CONTATOR LC1D150AKUE

Contator Tesys Deca 3P 150A AC-3 220V CA 50/60Hz 1NA+1NF

Descrição
Caracteristicas Técnicas

O contator de última geração da linha TeSys Deca oferece uma so lução confiável e robusta para um tempo de chegada da máquina ao mercado mais rápido. Este produto possui 3P (3NA) e é destinado para controle de mo tor de ate 150A/690V AC-3/3e (75kW/400V). Ele fornece uma bobina de até 220V AC 50/60Hz, com módulo supressor de transientes, contatos auxiliares integr ados 1NA+1NF (certificado espelho NC) e conexão por conectores ou terminais de parafuso. Este contator garante simplicidade e facilidade de instalação, é altamente resistente e compacto (120mm de largura). Possui uma taxa de op eração de 1200 ciclos/hora em ambientes de ate 60°C, proporcionando alta c onfiabilidade e durabilidade. Além disso, tem proteção IP20 e montagem em trilho DIN ou fixação por parafuso. Este produto tem certificação multipa drão (IEC, UL, CSA). Os contatores Tesys Deca levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparênc ia nos impac tos ambientais, produtos circulares e de baixo CO2.

Doc umentos:

Complementar
tempo não sobreposto	1.5 ms na desenergização entre contato NA e NF
tempo não sobreposto	1.5 ms na energização entre contato NA e NF
corrente de comutação mínima	5 mA of circuito de sinalização
limites de tensão de circuito de controle	0,3...0,5 Uc -40-70 °C saída CA 50/60 Hz
limites de tensão de circuito de controle	0,8...1,15 Uc -40-55 °C funcionamento CA 50/60 Hz
limites de tensão de circuito de controle	1...1.15 Uc 55-70 °C funcionamento CA 50/60 Hz
compatibilidade de contacto	M13
contactor coil voltage	220 V CA padrão
resistência de isolamento	> 10 MOhm of circuito de sinalização
potência de irrupção em VA	280-350 VA 60 Hz 0.9 20 °C)
potência de irrupção em VA	280-350 VA 50 Hz 0.9 20 °C)
power range	30-50 kW a 200-240 V trifásico
power range	55-100 kW a 380-440 V trifásico
power range	55-100 kW a 480-500 V trifásico
tecnologia da bobina	supressor de diodo limitador de pico bidirecional integrado
motor starter type	direct on-line contactor
tensão de comutação mínima	17 V of circuito de sinalização
frequência do circuito de sinalização	25..0,400 Hz
tipo de contatos auxiliares	tipo com ligação mecânica 1 NA + 1 NF para IEC 60947-5-1
tipo de contatos auxiliares	tipo contato de espelho 1 NF para IEC 60947-4-1
compatibilidade de gama	LC1D
consumo de potência de manutenção em VA	2-18 VA 60 Hz 0.9 20 °C)
consumo de potência de manutenção em VA	2-18 VA 50 Hz 0.9 20 °C)
dissipação de calor	3-4.5 W a 50/60 Hz
Meio ambiente
resistência a incêndios	850 °C para IEC 60695-2-1
largura	120 mm
profundidade	136 mm
grau de proteção IP	IP20 face frontal para IEC 60529
altitude de funcionamento	0...3000 m
tratamento de proteção	TH para IEC 60068-2-30
retardamento de chamas	V1 para UL 94
Peso	2.5 kg
graus de poluição	3
altura	158 mm
temperatura ambiente do ar para funcionamento	-40-60 °C
temperatura ambiente do ar para funcionamento	60-70 °C com degradação
força mecânica	vibrações contator aberto: 2 Gn, 5...300 Hz
força mecânica	vibrações contator fechado: 4 Gn, 5...300 Hz
força mecânica	choques contator fechado: 15 Gn para 11 ms
força mecânica	choques contator aberto: 6 Gn para 11 ms
temperatura ambiente do ar para armazenamento	-60-80 °C
Principal
tensão de circuito de controle	220 V CA 50/60 Hz
certificações do produto	CCC
certificações do produto	LROS (Lloyds register of shipping)
certificações do produto	GL
certificações do produto	GOST
certificações do produto	RINA
certificações do produto	CSA
certificações do produto	BV
certificações do produto	UL
certificações do produto	DNV
[Ue] tensão de operação nominal	circuito de potência: <= 1.000 V CA 25...400 Hz
[Ue] tensão de operação nominal	circuito de potência: <= 300 V CC
dissipação de alimentação por polo	24 W CA-1
dissipação de alimentação por polo	13.5 W CA-3
impedância média	0.6 MOhm - Ith 200 A 50 Hz of circuito de potência
Contato Auxiliar	1 NA + 1 NF
linha de produto	TeSys D
[Ith] corrente térmica ao ar livre convencional	200 A a <60 °C of circuito de potência
suporte de montagem	calha
suporte de montagem	placa
[Uimp] tensão suportável de impulso nominal	8 kV para IEC 60947
conexões - terminais	circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² flexível com
conexões - terminais	circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1-2.5 mm² flexível com
conexões - terminais	circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1-2.5 mm² flexível sem ponta do cabo
conexões - terminais	circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² flexível sem ponta do cabo
conexões - terminais	circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1-2.5 mm² sólido sem ponta do cabo
conexões - terminais	circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² sólido sem ponta do cabo
conexões - terminais	circuito de potência: conector 1 cabo(s) 10-120 mm² flexível sem ponta do cabo
conexões - terminais	circuito de potência: conector 2 cabo(s) 10-50 mm² flexível sem ponta do cabo
conexões - terminais	circuito de potência: conector 1 cabo(s) 10-120 mm² flexível com
conexões - terminais	circuito de potência: conector 2 cabo(s) 10-50 mm² flexível com
conexões - terminais	circuito de potência: conector 1 cabo(s) 10-120 mm² sólido sem ponta do cabo
conexões - terminais	circuito de potência: conector 2 cabo(s) 10-50 mm² sólido sem ponta do cabo
gama	TeSys
composição de contatos de polos	3 NA
capacidade de corte nominal	1400 A a 440 V of circuito de potência para IEC 60947
tipo de produto ou componente	contator
capacidade de fechamento nominal Irms	140 A CA of circuito de sinalização para IEC 60947-5-1
capacidade de fechamento nominal Irms	250 A CC of circuito de sinalização para IEC 60947-5-1
capacidade de fechamento nominal Irms	1660 A a 440 V of circuito de potência para IEC 60947
nome do produto	TeSys D
classificação do fusível associado	10 A gG of circuito de sinalização para IEC 60947-5-1
classificação do fusível associado	315 A gG a <= 690 V coordenação tipo 1 of circuito de potência
classificação do fusível associado	250 A gG a <= 690 V coordenação tipo 2 of circuito de potência
tipo do circuito de controle	CA a 50/60 Hz
padrões	CSA C22.2 No 14
padrões	EN 60947-4-1
padrões	EN 60947-5-1
padrões	IEC 60947-4-1
padrões	IEC 60947-5-1
padrões	UL 508
nível de fiabilidade de segurança	B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1
nível de fiabilidade de segurança	B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1
aplicação do contator	controle do motor
aplicação do contator	carga resistiva
maximum operating rate	1200 cic/h a <60 °C
categoria de uso	CA-3
categoria de uso	CA-4
categoria de uso	CA-1
[Ie] corrente nominal de operação	200 A 60 °C a <= 440 V CA CA-1 of circuito de potência
[Ie] corrente nominal de operação	150 A 60 °C a <= 440 V CA CA-3 of circuito de potência
durabilidade elétrica	0.85 Mciclos 150 A CA-3 no Ue <= 440 V
durabilidade elétrica	1 Mciclos 200 A CA-1 no Ue <= 440 V
durabilidade mecânica	8 Mciclos
torque de aperto	circuito de controle: 1.2 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas plano de Ø 6 mm
torque de aperto	circuito de controle: 1.2 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas Philips Nº 2
torque de aperto	circuito de potência: 12 N.m - Ligar conector hexagonal 4 mm
descrição de polos	3P
tempo de operação	20...35 ms Fechamento
tempo de operação	40...75 ms Abertura
alimentação do motor kW	40 kW a 220..0,230 V CA 50/60 Hz (CA-3)
alimentação do motor kW	75 kW a 380..0,400 V CA 50/60 Hz (CA-3)
alimentação do motor kW	80 kW a 415...440 V CA 50/60 Hz (CA-3)
alimentação do motor kW	90 kW a 500 V CA 50/60 Hz (CA-3)
alimentação do motor kW	100 kW a 660...690 V CA 50/60 Hz (CA-3)
alimentação do motor kW	75 kW a 1.000 V CA 50/60 Hz (CA-3)
alimentação do motor kW	22 kW a 400 V CA 50/60 Hz (CA-4)
alimentação do motor cv	40 hp a 200/208 V CA 50/60 Hz of trifásico motores
alimentação do motor cv	50 hp a 230/240 V CA 50/60 Hz of trifásico motores
alimentação do motor cv	100 hp a 460/480 V CA 50/60 Hz of trifásico motores
alimentação do motor cv	125 hp a 575/600 V CA 50/60 Hz of trifásico motores
[Ui] tensão de isolamento nominal	circuito de potência: 600 V CSA certificado
[Ui] tensão de isolamento nominal	circuito de potência: 600 V UL certificado
[Ui] tensão de isolamento nominal	circuito de potência: 1000 V para IEC 60947-4-1
[Ui] tensão de isolamento nominal	circuito de sinalização: 690 V para IEC 60947-1
[Ui] tensão de isolamento nominal	circuito de sinalização: 600 V CSA certificado
[Ui] tensão de isolamento nominal	circuito de sinalização: 600 V UL certificado
nome abreviado do dispositivo	LC1D
[Icw] corrente nominal de curta duração admissível	250 A a <40 °C - 10 mín of circuito de potência
[Icw] corrente nominal de curta duração admissível	580 A a <40 °C - 1 mín of circuito de potência
[Icw] corrente nominal de curta duração admissível	1200 A a <40 °C - 10 s of circuito de potência
[Icw] corrente nominal de curta duração admissível	1400 A a <40 °C - 1 s of circuito de potência
[Icw] corrente nominal de curta duração admissível	100 A - 1 s of circuito de sinalização
[Icw] corrente nominal de curta duração admissível	120 A - 500 ms of circuito de sinalização
[Icw] corrente nominal de curta duração admissível	140 A - 100 ms of circuito de sinalização
categoria de sobretensão	III
cobertura de proteção	com
