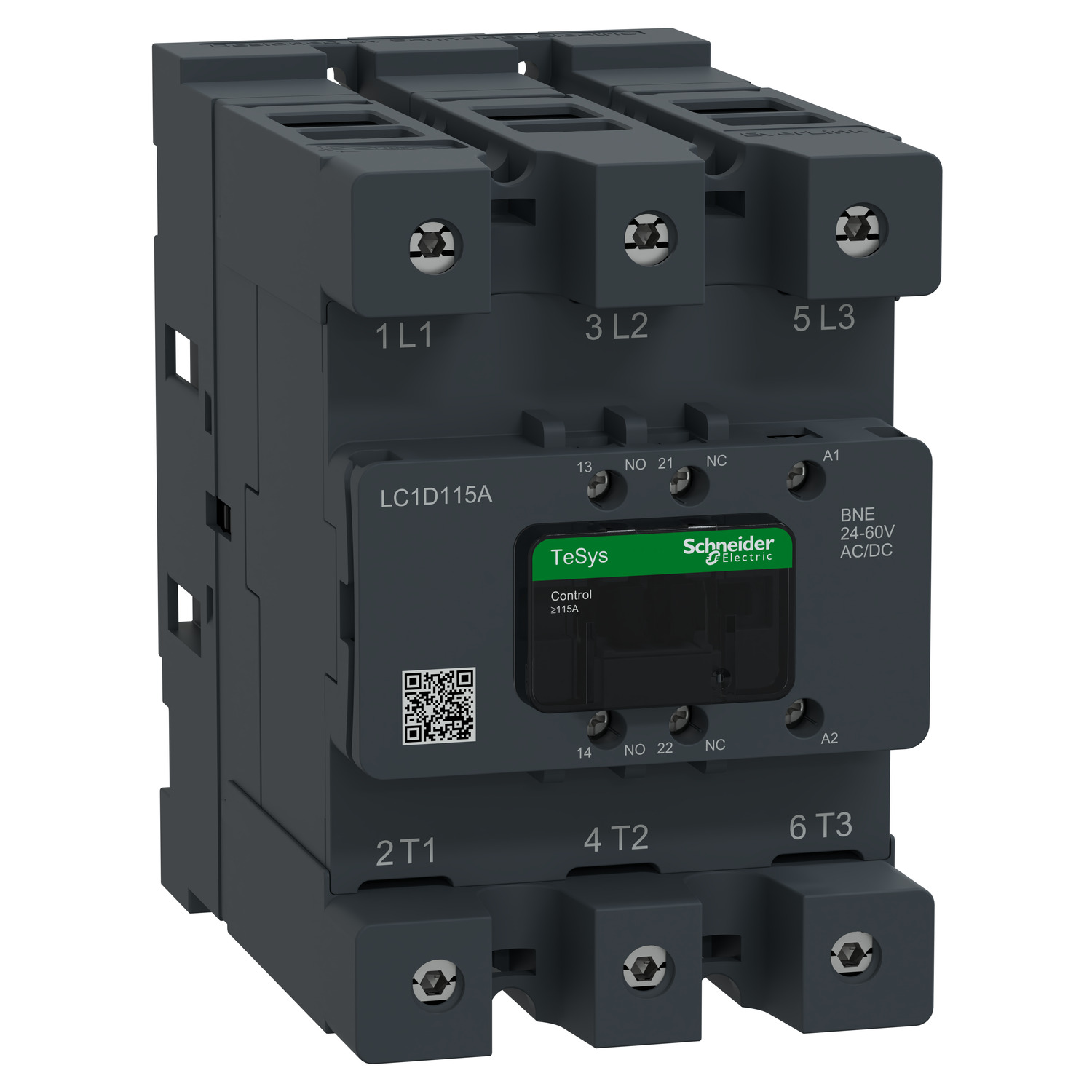

CONTATOR LC1D115ABNE

Ref: 21.03.071 Cód: CONTATOR LC1D115ABNE

Contator Tesys Deca 3P 115A AC-3 24V CC 50/60Hz 1NA+1NF

Descrição
Caracteristicas Técnicas

O contator de última geração da linha TeSys Deca oferece uma so lução confiável e robusta para um tempo de chegada da máquina ao mercado mais rápido. Este produto possui 3P (3NA) e é destinado para controle de mo tor de ate 115A/690V AC-3/3e (55kW/400V). Ele fornece uma bobina de até 24V DC 50/60Hz, com módulo supressor de transientes, contatos auxiliares integra dos 1NA+1NF (certificado espelho NC) e conexão por conectores ou terminais d e parafuso. Este contator garante simplicidade e facilidade de instalação, é altamente resistente e compacto (120mm de largura). Possui uma taxa de ope ração de 3600 ciclos/hora em ambientes de ate 60°C, proporcionando alta co nfiabilidade e durabilidade. Além disso, tem proteção IP20 e montagem em t rilho DIN ou fixação por parafuso. Este produto tem certificação multipad rão (IEC, UL, CSA). Os contatores Tesys Deca levam o selo Green PremiumTM, q ue promete conformidade com as mais recentes regulamentações, transparênci a nos impact os ambientais, produtos circulares e de baixo CO2.

Docu mentos:

Product Data Sheet Declaração de Conformidade - LC1D115B D Declaração RoHS da UE Declaração de Conformidade - LC1D115BD Declaração RoHS da China Declaração de Con formidade - LC1D115BD Declaração REACh Declaração de Conformidade - LC1D115BD Declara ção REACh Declaração de Confor midade - LC1D115BD Declaração REACh Declaração de Conformidade - LC1D115BD Declaraç? ?o REACh Declaração de Conformidade Ambiental - LC1D115BD Declaração RoHS d a China Declaração de Conformidade Amb iental - LC1D115BD Declaração RoHS da UE

Complementar
tempo não sobreposto	1.5 ms na desenergização entre contato NA e NF
tempo não sobreposto	1.5 ms na energização entre contato NA e NF
corrente de comutação mínima	5 mA of circuito de sinalização
limites de tensão de circuito de controle	0,75...1,2 Uc -40-55 °C funcionamento CC
limites de tensão de circuito de controle	0,15...0,4 Uc -40-70 °C saída CC
limites de tensão de circuito de controle	1...1.2 Uc 55-70 °C funcionamento CC
compatibilidade de contacto	M10
power range	30-50 kW a 200-240 V trifásico
power range	55-100 kW a 380-440 V trifásico
power range	55-100 kW a 480-500 V trifásico
contactor coil voltage	24 V CC padrão
consumo de potência de manutenção em W	2.4-5.1 W a 20 °C
resistência de isolamento	> 10 MOhm of circuito de sinalização
tecnologia da bobina	com dispositivo de supressão incorporado
constante temporal	25 ms
motor starter type	direct on-line contactor
frequência do circuito de sinalização	25..0,400 Hz
potência de irrupção em W	270-365 W 20 °C)
tipo de contatos auxiliares	tipo com ligação mecânica 1 NA + 1 NF para IEC 60947-5-1
tipo de contatos auxiliares	tipo contato de espelho 1 NF para IEC 60947-4-1
compatibilidade de gama	LC1D
tensão de comutação mínima	17 V of circuito de sinalização
Meio ambiente
resistência a incêndios	850 °C para IEC 60695-2-1
largura	120 mm
grau de proteção IP	IP20 face frontal para IEC 60529
altitude de funcionamento	0...3000 m
temperatura ambiente do ar para armazenamento	-60-80 °C
tratamento de proteção	TH para IEC 60068-2-30
graus de poluição	3
retardamento de chamas	V1 para UL 94
profundidade	136 mm
Peso	2.5 kg
altura	158 mm
força mecânica	vibrações contator aberto: 2 Gn, 5...300 Hz
força mecânica	vibrações contator fechado: 4 Gn, 5...300 Hz
força mecânica	choques contator fechado: 15 Gn para 11 ms
força mecânica	choques contator aberto: 6 Gn para 11 ms
temperatura ambiente do ar para funcionamento	-40-60 °C
temperatura ambiente do ar para funcionamento	60-70 °C com degradação
Principal
[Ue] tensão de operação nominal	circuito de potência: <= 1.000 V CA 25...400 Hz
[Ue] tensão de operação nominal	circuito de potência: <= 300 V CC
tensão de circuito de controle	24 V CC
dissipação de alimentação por polo	24 W CA-1
dissipação de alimentação por polo	7.9 W CA-3
impedância média	0.6 MOhm - Ith 200 A 50 Hz of circuito de potência
Contato Auxiliar	1 NA + 1 NF
linha de produto	TeSys D
[Ith] corrente térmica ao ar livre convencional	200 A a <60 °C of circuito de potência
suporte de montagem	placa
suporte de montagem	calha
tipo do circuito de controle	CC padrão
padrões	CSA C22.2 No 14
padrões	EN 60947-4-1
padrões	EN 60947-5-1
padrões	IEC 60947-4-1
padrões	IEC 60947-5-1
padrões	UL 508
nível de fiabilidade de segurança	B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1
nível de fiabilidade de segurança	B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1
certificações do produto	CCC
certificações do produto	UL
certificações do produto	BV
certificações do produto	CSA
certificações do produto	GL
certificações do produto	GOST
certificações do produto	DNV
certificações do produto	LROS (Lloyds register of shipping)
certificações do produto	RINA
[Uimp] tensão suportável de impulso nominal	8 kV para IEC 60947
conexões - terminais	circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² flexível com
conexões - terminais	circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1-2.5 mm² flexível com
conexões - terminais	circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1-2.5 mm² flexível sem ponta do cabo
conexões - terminais	circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² flexível sem ponta do cabo
conexões - terminais	circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1-2.5 mm² sólido sem ponta do cabo
conexões - terminais	circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² sólido sem ponta do cabo
conexões - terminais	circuito de potência: conector 1 cabo(s) 10-120 mm² flexível sem ponta do cabo
conexões - terminais	circuito de potência: conector 2 cabo(s) 10-50 mm² flexível sem ponta do cabo
conexões - terminais	circuito de potência: conector 1 cabo(s) 10-120 mm² flexível com
conexões - terminais	circuito de potência: conector 2 cabo(s) 10-50 mm² flexível com
conexões - terminais	circuito de potência: conector 1 cabo(s) 10-120 mm² sólido sem ponta do cabo
conexões - terminais	circuito de potência: conector 2 cabo(s) 10-50 mm² sólido sem ponta do cabo
gama	TeSys
composição de contatos de polos	3 NA
categoria de uso	CA-4
categoria de uso	CA-1
categoria de uso	CA-3
[Ie] corrente nominal de operação	200 A 60 °C a <= 440 V CA CA-1 of circuito de potência
[Ie] corrente nominal de operação	115 A 60 °C a <= 440 V CA CA-3 of circuito de potência
capacidade de corte nominal	1100 A a 440 V of circuito de potência para IEC 60947
tipo de produto ou componente	contator
capacidade de fechamento nominal Irms	1260 A a 440 V of circuito de potência para IEC 60947
capacidade de fechamento nominal Irms	140 A CA of circuito de sinalização para IEC 60947-5-1
capacidade de fechamento nominal Irms	250 A CC of circuito de sinalização para IEC 60947-5-1
nome do produto	TeSys D
classificação do fusível associado	250 A gG a <= 690 V coordenação tipo 1 of circuito de potência
classificação do fusível associado	200 A gG a <= 690 V coordenação tipo 2 of circuito de potência
classificação do fusível associado	10 A gG of circuito de sinalização
alimentação do motor kW	30 kW a 220..0,230 V CA 50/60 Hz (CA-3)
alimentação do motor kW	55 kW a 380..0,400 V CA 50/60 Hz (CA-3)
alimentação do motor kW	59 kW a 415...440 V CA 50/60 Hz (CA-3)
alimentação do motor kW	75 kW a 500 V CA 50/60 Hz (CA-3)
alimentação do motor kW	80 kW a 660...690 V CA 50/60 Hz (CA-3)
alimentação do motor kW	65 kW a 1.000 V CA 50/60 Hz (CA-3)
alimentação do motor kW	18.5 kW a 400 V CA 50/60 Hz (CA-4)
alimentação do motor cv	30 hp a 200/208 V CA 50/60 Hz of trifásico motores
alimentação do motor cv	40 hp a 230/240 V CA 50/60 Hz of trifásico motores
alimentação do motor cv	75 hp a 460/480 V CA 50/60 Hz of trifásico motores
alimentação do motor cv	100 hp a 575/600 V CA 50/60 Hz of trifásico motores
[Ui] tensão de isolamento nominal	circuito de potência: 600 V CSA certificado
[Ui] tensão de isolamento nominal	circuito de potência: 600 V UL certificado
[Ui] tensão de isolamento nominal	circuito de potência: 1000 V para IEC 60947-4-1
[Ui] tensão de isolamento nominal	circuito de sinalização: 690 V para IEC 60947-1
[Ui] tensão de isolamento nominal	circuito de sinalização: 600 V CSA certificado
[Ui] tensão de isolamento nominal	circuito de sinalização: 600 V UL certificado
nome abreviado do dispositivo	LC1D
[Icw] corrente nominal de curta duração admissível	250 A a <40 °C - 10 mín of circuito de potência
[Icw] corrente nominal de curta duração admissível	550 A a <40 °C - 1 mín of circuito de potência
[Icw] corrente nominal de curta duração admissível	950 A a <40 °C - 10 s of circuito de potência
[Icw] corrente nominal de curta duração admissível	1100 A a <40 °C - 1 s of circuito de potência
[Icw] corrente nominal de curta duração admissível	100 A - 1 s of circuito de sinalização
[Icw] corrente nominal de curta duração admissível	120 A - 500 ms of circuito de sinalização
[Icw] corrente nominal de curta duração admissível	140 A - 100 ms of circuito de sinalização
cobertura de proteção	com
aplicação do contator	carga resistiva
aplicação do contator	controle do motor
torque de aperto	circuito de controle: 1.2 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas plano de Ø 6 mm
torque de aperto	circuito de controle: 1.2 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas Philips Nº 2
torque de aperto	circuito de potência: 12 N.m - Ligar conector hexagonal 4 mm
durabilidade elétrica	0.8 Mciclos 200 A CA-1 no Ue <= 440 V
durabilidade elétrica	0.95 Mciclos 115 A CA-3 no Ue <= 440 V
durabilidade mecânica	8 Mciclos
descrição de polos	3P
tempo de operação	20...35 ms Fechamento
tempo de operação	40...75 ms Abertura
categoria de sobretensão	III
maximum operating rate	1200 cic/h a <60 °C
