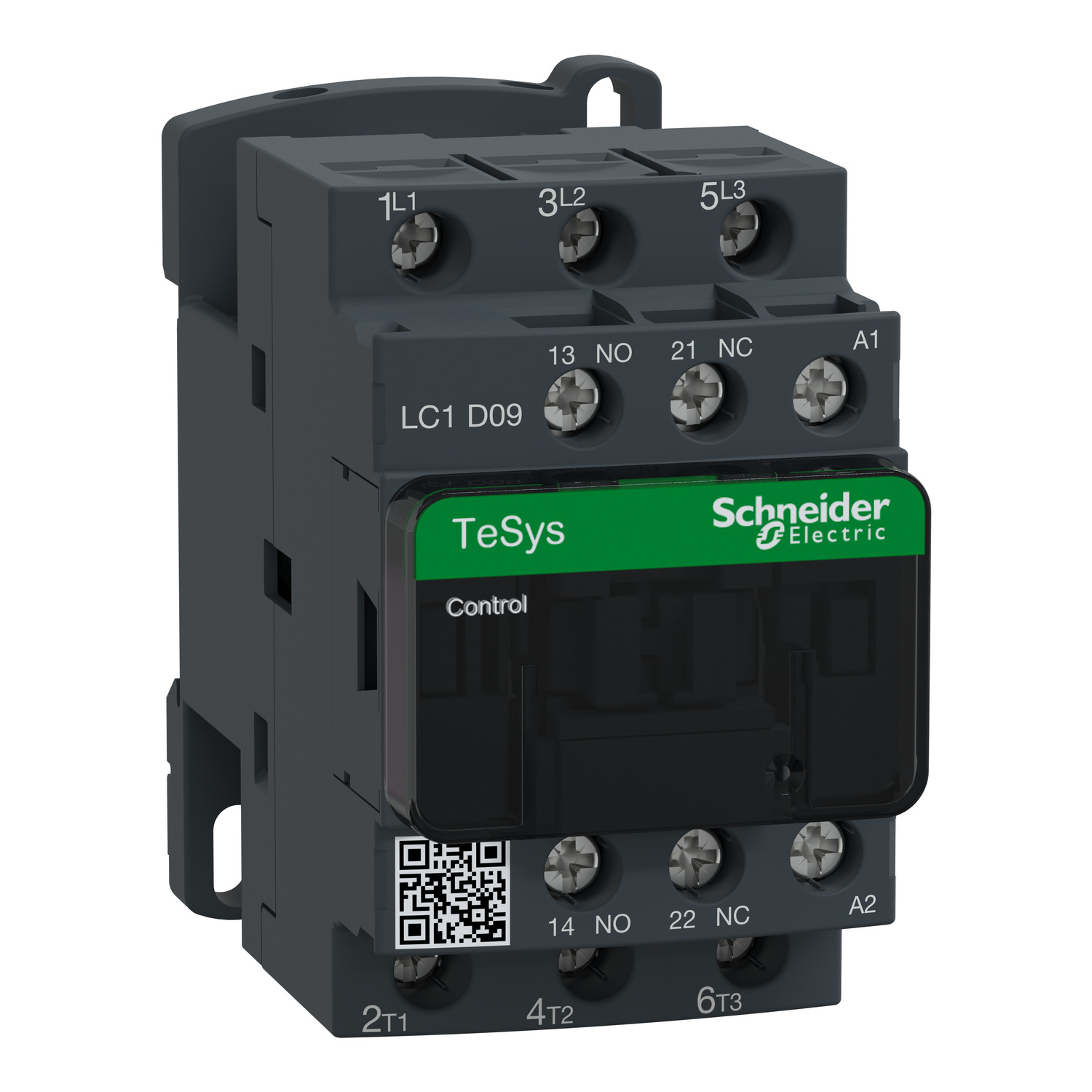

CONTATOR LC1D09Q7
Ref: 21.01.034 Cód: LC1D09Q7 Marca: Schneider Electric
Contator Tesys Deca 3P 9A AC-3 380V CA 50/60Hz 1NA+1NF
O contator de última geração da linha TeSys Deca oferece uma solução confiável e robusta para um tempo de chegada da máquina ao mercado mais rápido. Este produto possui 3P (3NA) e é destinado para controle de motor de ate 9A/690V AC-3/3e (4kW/400V). Ele fornece uma bobina de até 380V AC 50/60Hz , com contatos auxiliares integrados 1NA+1NF (certificado espelho NC) e conexão por terminais de parafuso. Este contator garante simplicidade e facilidade de instalação, é altamente resistente e compacto (45mm de largura). Possui uma taxa de operação de 3600 ciclos/hora em ambientes de ate 60°C, proporcionando alta confiabilidade e durabilidade. Além disso, tem proteção IP20 e montagem em trilho DIN ou fixação por parafuso. Este produto tem certificação multipadrão (IEC, UL, CSA). Os contatores Tesys Deca levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.
Documentos:
Product Data SheetDeclaração de Conformidade - LC1D09Q7 Declaração REAChDeclaração de Conformidade - LC1D09Q7 Declaração RoHS da UEDeclaração de Conformidade - LC1D09Q7 Declaração RoHS da China
| Complementar | |
| tempo não sobreposto | 1.5 ms na desenergização entre contato NA e NF |
| tempo não sobreposto | 1.5 ms na energização entre contato NA e NF |
| corrente de comutação mínima | 5 mA of circuito de sinalização |
| compatibilidade de contacto | M2 |
| resistência de isolamento | > 10 MOhm of circuito de sinalização |
| power range | 0-0.5 kW a 100-120 V trifásico |
| power range | 0.55-1 kW a 100-120 V trifásico |
| power range | 0-0.5 kW a 200-240 V trifásico |
| power range | 0.55-1 kW a 200-240 V trifásico |
| power range | 1.1-2 kW a 200-240 V trifásico |
| power range | 0-0.5 kW a 380-440 V trifásico |
| power range | 0.55-1 kW a 380-440 V trifásico |
| power range | 1.1-2 kW a 380-440 V trifásico |
| power range | 2.2-3 kW a 380-440 V trifásico |
| power range | 4-6 kW a 380-440 V trifásico |
| power range | 0-0.5 kW a 480-500 V trifásico |
| power range | 0.55-1 kW a 480-500 V trifásico |
| power range | 1.1-2 kW a 480-500 V trifásico |
| power range | 2.2-3 kW a 480-500 V trifásico |
| power range | 4-6 kW a 480-500 V trifásico |
| power range | 0-0.5 kW a 525-690 V trifásico |
| power range | 0.55-1 kW a 525-690 V trifásico |
| power range | 1.1-2 kW a 525-690 V trifásico |
| power range | 2.2-3 kW a 525-690 V trifásico |
| power range | 4-6 kW a 525-690 V trifásico |
| potência de irrupção em VA | 70-70 VA 60 Hz 0.75 20 °C) |
| potência de irrupção em VA | 70-70 VA 50 Hz 0.75 20 °C) |
| limites de tensão de circuito de controle | 0,3...0,6 Uc -40-70 °C saída CA 50/60 Hz |
| limites de tensão de circuito de controle | 0,8...1,1 Uc -40-60 °C funcionamento CA 50 Hz |
| limites de tensão de circuito de controle | 0,85...1,1 Uc -40-60 °C funcionamento CA 60 Hz |
| limites de tensão de circuito de controle | 1...1.1 Uc 60-70 °C funcionamento CA 50/60 Hz |
| tecnologia da bobina | sem módulo supressor integrado |
| motor starter type | direct on-line contactor |
| frequência do circuito de sinalização | 25..0,400 Hz |
| tensão de comutação mínima | 17 V of circuito de sinalização |
| tipo de contatos auxiliares | tipo com ligação mecânica 1 NA + 1 NF para IEC 60947-5-1 |
| tipo de contatos auxiliares | tipo contato de espelho 1 NF para IEC 60947-4-1 |
| consumo de potência de manutenção em VA | 7.5-7.5 VA 60 Hz 0.3 20 °C) |
| consumo de potência de manutenção em VA | 7-7 VA 50 Hz 0.3 20 °C) |
| compatibilidade de gama | LC1D |
| dissipação de calor | 2-3 W a 50/60 Hz |
| Meio ambiente | |
| temperatura ambiente do ar para armazenamento | -60-80 °C |
| grau de proteção IP | IP20 face frontal para IEC 60529 |
| altitude de funcionamento | 0...3000 m |
| resistência a incêndios | 850 °C para IEC 60695-2-1 |
| largura | 45 mm |
| tratamento de proteção | TH para IEC 60068-2-30 |
| profundidade | 86 mm |
| graus de poluição | 3 |
| retardamento de chamas | V1 para UL 94 |
| Peso | 0.32 kg |
| força mecânica | vibrações contator aberto: 2 Gn, 5...300 Hz |
| força mecânica | vibrações contator fechado: 4 Gn, 5...300 Hz |
| força mecânica | choques contator aberto: 10 Gn para 11 ms |
| força mecânica | choques contator fechado: 15 Gn para 11 ms |
| temperatura ambiente do ar para funcionamento | -40-60 °C |
| temperatura ambiente do ar para funcionamento | 60-70 °C com degradação |
| altura | 77 mm |
| Principal | |
| dissipação de alimentação por polo | 1.56 W CA-1 |
| dissipação de alimentação por polo | 0.2 W CA-3 |
| impedância média | 2.5 MOhm - Ith 25 A 50 Hz of circuito de potência |
| Contato Auxiliar | 1 NA + 1 NF |
| linha de produto | TeSys D |
| [Ith] corrente térmica ao ar livre convencional | 25 A a <60 °C of circuito de potência |
| [Ith] corrente térmica ao ar livre convencional | 10 A a <60 °C of circuito de sinalização |
| [Ue] tensão de operação nominal | circuito de potência: <= 690 V CA 25...400 Hz |
| [Ue] tensão de operação nominal | circuito de potência: <= 300 V CC |
| tensão de circuito de controle | 380 V CA 50/60 Hz |
| certificações do produto | UL |
| certificações do produto | CSA |
| certificações do produto | DNV |
| certificações do produto | GL |
| certificações do produto | RINA |
| certificações do produto | CCC |
| certificações do produto | BV |
| certificações do produto | GOST |
| certificações do produto | LROS (Lloyds register of shipping) |
| capacidade de corte nominal | 250 A a 440 V of circuito de potência para IEC 60947 |
| tipo de produto ou componente | contator |
| capacidade de fechamento nominal Irms | 250 A a 440 V of circuito de potência para IEC 60947 |
| capacidade de fechamento nominal Irms | 140 A CA of circuito de sinalização para IEC 60947-5-1 |
| capacidade de fechamento nominal Irms | 250 A CC of circuito de sinalização para IEC 60947-5-1 |
| nome do produto | TeSys D |
| classificação do fusível associado | 10 A gG of circuito de sinalização para IEC 60947-5-1 |
| classificação do fusível associado | 25 A gG a <= 690 V coordenação tipo 1 of circuito de potência |
| classificação do fusível associado | 20 A gG a <= 690 V coordenação tipo 2 of circuito de potência |
| tipo do circuito de controle | CA a 50/60 Hz |
| padrões | CSA C22.2 No 14 |
| padrões | EN 60947-4-1 |
| padrões | EN 60947-5-1 |
| padrões | IEC 60947-4-1 |
| padrões | IEC 60947-5-1 |
| padrões | UL 508 |
| nível de fiabilidade de segurança | B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1 |
| nível de fiabilidade de segurança | B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1 |
| aplicação do contator | controle do motor |
| aplicação do contator | carga resistiva |
| torque de aperto | circuito de potência: 1.7 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas plano de Ø 6 mm |
| torque de aperto | circuito de potência: 1.7 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas Philips Nº 2 |
| torque de aperto | circuito de controle: 1.7 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas plano de Ø 6 mm |
| torque de aperto | circuito de controle: 1.7 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas Philips Nº 2 |
| categoria de uso | CA-1 |
| categoria de uso | CA-4 |
| categoria de uso | CA-3 |
| [Ie] corrente nominal de operação | 9 A 60 °C a <= 440 V CA CA-3 of circuito de potência |
| [Ie] corrente nominal de operação | 25 A 60 °C a <= 440 V CA CA-1 of circuito de potência |
| suporte de montagem | placa |
| suporte de montagem | calha |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60947 |
| conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² flexível sem ponta do cabo |
| conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 2 cabo(s) 1-4 mm² flexível sem ponta do cabo |
| conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² flexível com |
| conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² flexível com |
| conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² sólido sem ponta do cabo |
| conexões - terminais | circuito de potência: terminais de braçadeiras roscadas 2 cabo(s) 1-4 mm² sólido sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² flexível sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-4 mm² flexível sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² flexível com |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² flexível com |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² sólido sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-4 mm² sólido sem ponta do cabo |
| gama | TeSys |
| composição de contatos de polos | 3 NA |
| alimentação do motor kW | 2.2 kW a 220..0,230 V CA 50/60 Hz (CA-3) |
| alimentação do motor kW | 4 kW a 380..0,400 V CA 50/60 Hz (CA-3) |
| alimentação do motor kW | 4 kW a 415...440 V CA 50/60 Hz (CA-3) |
| alimentação do motor kW | 5.5 kW a 500 V CA 50/60 Hz (CA-3) |
| alimentação do motor kW | 5.5 kW a 660...690 V CA 50/60 Hz (CA-3) |
| alimentação do motor kW | 2.2 kW a 400 V CA 50/60 Hz (CA-4) |
| alimentação do motor cv | 1 hp a 230/240 V CA 50/60 Hz of monofásico motores |
| alimentação do motor cv | 2 hp a 200/208 V CA 50/60 Hz of trifásico motores |
| alimentação do motor cv | 2 hp a 230/240 V CA 50/60 Hz of trifásico motores |
| alimentação do motor cv | 5 hp a 460/480 V CA 50/60 Hz of trifásico motores |
| alimentação do motor cv | 7.5 hp a 575/600 V CA 50/60 Hz of trifásico motores |
| alimentação do motor cv | 0.33 hp a 115 V CA 50/60 Hz of monofásico motores |
| [Ui] tensão de isolamento nominal | circuito de potência: 690 V para IEC 60947-4-1 |
| [Ui] tensão de isolamento nominal | circuito de potência: 600 V CSA certificado |
| [Ui] tensão de isolamento nominal | circuito de potência: 600 V UL certificado |
| [Ui] tensão de isolamento nominal | circuito de sinalização: 690 V para IEC 60947-1 |
| [Ui] tensão de isolamento nominal | circuito de sinalização: 600 V CSA certificado |
| [Ui] tensão de isolamento nominal | circuito de sinalização: 600 V UL certificado |
| nome abreviado do dispositivo | LC1D |
| [Icw] corrente nominal de curta duração admissível | 105 A a <40 °C - 10 s of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 210 A a <40 °C - 1 s of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 30 A a <40 °C - 10 mín of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 61 A a <40 °C - 1 mín of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 100 A - 1 s of circuito de sinalização |
| [Icw] corrente nominal de curta duração admissível | 120 A - 500 ms of circuito de sinalização |
| [Icw] corrente nominal de curta duração admissível | 140 A - 100 ms of circuito de sinalização |
| durabilidade elétrica | 0.6 Mciclos 25 A CA-1 no Ue <= 440 V |
| durabilidade elétrica | 2 Mciclos 9 A CA-3 no Ue <= 440 V |
| durabilidade mecânica | 15 Mciclos |
| descrição de polos | 3P |
| maximum operating rate | 3600 cic/h a <60 °C |
| categoria de sobretensão | III |
| tempo de operação | 12...22 ms Fechamento |
| tempo de operação | 4...19 ms Abertura |
| cobertura de proteção | com |
