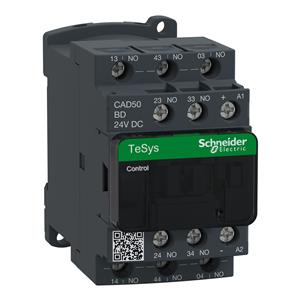

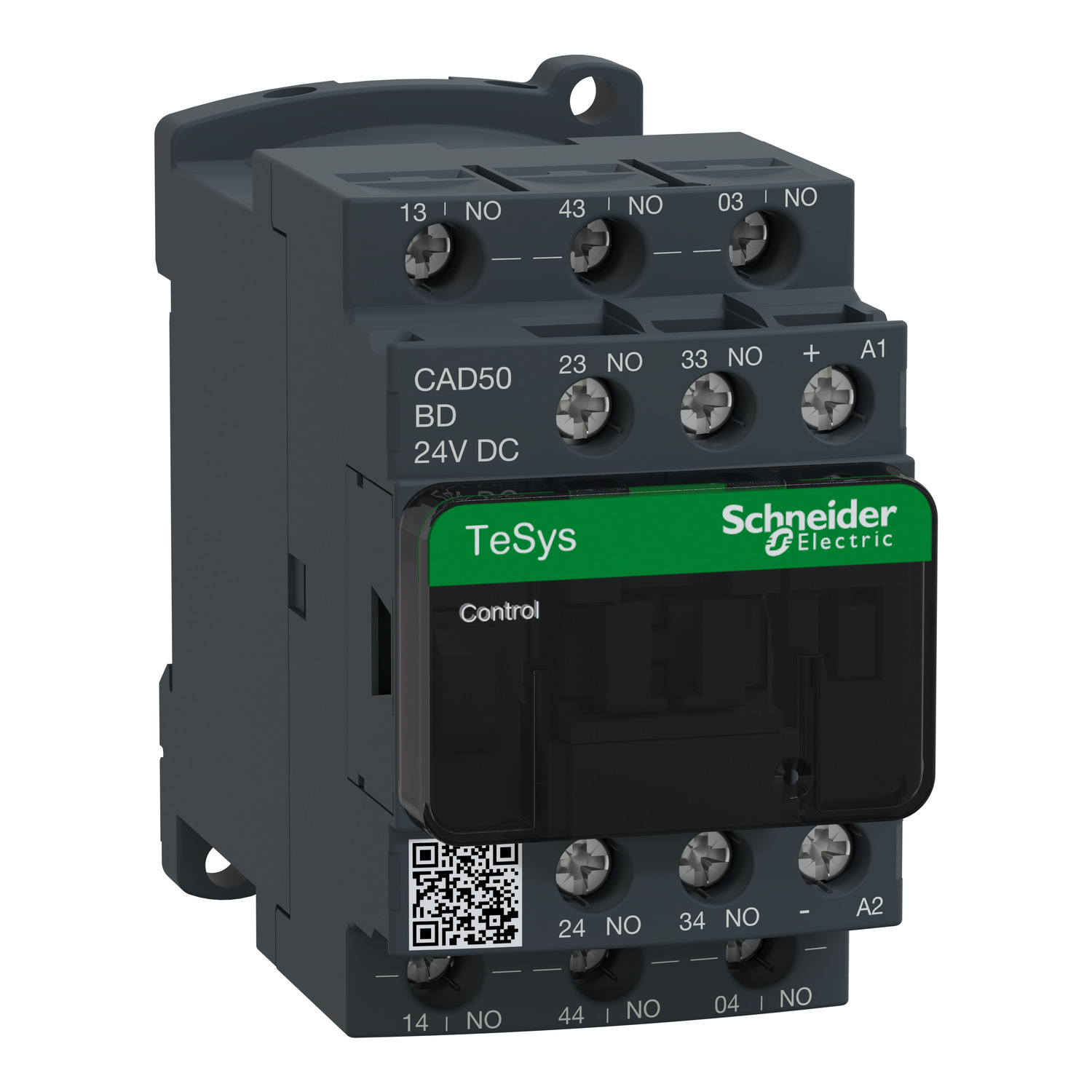

CONTATOR CAD50BD
Ref: 21.02.007 Cód: CAD50BD Marca: SCHNEIDER
CONTATOR AUXILIAR TESYS D 5NA 24VCC CAD50BD
Contator auxiliar TeSys Deca, 5 contatos (5NA), 10A/690V, para controle de c
argas eletromagnéticas AC-15/DC-13. Fornece um circuito de controle de 24V C
C sem consumo de inrush e equipado com um dispositivo de supressão de surto,
conexão por terminais de grampo de parafuso. Para altas taxas de operação
de até 180 ciclos/min e temperatura ambiente -40/+60°C, obtém alta confia
bilidade e durabilidade. Compacto (largura 45mm), para encaixe em trilho DIN
35mm ou fixação por parafuso. Certificação multipadrões (IEC, UL, CSA, C
CC, EAC, Marine), produto Green Premium (RoHS/REACh).
D ocumentos:
Product Data SheetDeclaração de Conformidade - CAD50BD Dec laração RoHS da ChinaDeclaração de Conformidade - CAD50BD Declaração RoHS da UEDeclaração de Conformi dade - CAD50BD Declaração REAChDecl aração de Conformidade - CAD50BD Declaração REACh| Complementar | |
| tempo não sobreposto | 1.5 ms na energização entre contato NA e NF |
| tempo não sobreposto | 1.5 ms na desenergização entre contato NA e NF |
| corrente de comutação mínima | 5 mA |
| força mecânica | choques relé de controle aberto: 10 Gn para 11 ms para IEC 60068-2-27 |
| força mecânica | choques relé de controle fechado: 15 Gn para 11 ms para IEC 60068-2-27 |
| força mecânica | vibrações relé de controle aberto: 2 Gn, 5...300 Hz para IEC 60068-2-6 |
| força mecânica | vibrações relé de controle fechado: 4 Gn, 5...300 Hz para IEC 60068-2-6 |
| [Ue] tensão de operação nominal | <= 690 V CA 25...400 Hz |
| altura | 77 mm |
| tensão de circuito de controle | 24 V CC |
| consumo de potência de manutenção em W | 5.4-5.4 W a 20 °C |
| resistência de isolamento | > 10 MOhm |
| [Ith] corrente térmica ao ar livre convencional | 10 A a <60 °C |
| limites de tensão de circuito de controle | 0,1...0,25 Uc -40-70 °C saída CC |
| limites de tensão de circuito de controle | 0,7...1,25 Uc -40-60 °C funcionamento CC |
| limites de tensão de circuito de controle | 1...1.25 Uc 60-70 °C funcionamento CC |
| suporte de montagem | calha |
| suporte de montagem | placa |
| tipo do circuito de controle | CC padrão |
| classificação do fusível associado | 10 A gG para IEC 60947-5-1 |
| Peso | 0.58 kg |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60947 |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² flexível sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 1-4 mm² flexível sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² flexível com |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² flexível com |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² sólido sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 1-4 mm² sólido sem ponta do cabo |
| composição de contatos de polos | 5 NA |
| constante temporal | 28 ms |
| categoria de uso | CA-14 |
| categoria de uso | CC-13 |
| categoria de uso | CA-15 |
| tensão de comutação mínima | 17 V |
| maximum operating rate | 180 cic/mn |
| capacidade de fechamento nominal Irms | 140 A CA para IEC 60947-5-1 |
| capacidade de fechamento nominal Irms | 250 A CC para IEC 60947-5-1 |
| torque de aperto | 1.2 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas Philips Nº 2 |
| torque de aperto | 1.2 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas plano de Ø 6 mm |
| durabilidade mecânica | 30 Mciclos |
| potência de irrupção em W | 5.4-5.4 W 20 °C) |
| compatibilidade de gama | CAD |
| tempo de operação | 53...72 ms energização da bobina e fecho NA |
| tempo de operação | 16...24 ms desenergização da bobina e abertura NA |
| largura | 45 mm |
| profundidade | 93 mm |
| [Ui] tensão de isolamento nominal | 600 V UL certificado |
| [Ui] tensão de isolamento nominal | 600 V CSA certificado |
| [Ui] tensão de isolamento nominal | 690 V para IEC 60947-5-1 |
| [Icw] corrente nominal de curta duração admissível | 100 A - 1 s |
| [Icw] corrente nominal de curta duração admissível | 120 A - 500 ms |
| [Icw] corrente nominal de curta duração admissível | 140 A - 100 ms |
| Meio ambiente | |
| grau de proteção IP | IP2x face frontal para VDE 0106 |
| altitude de funcionamento | 0...3000 m |
| tratamento de proteção | TH para IEC 60068 |
| temperatura ambiente do ar para armazenamento | -60-80 °C |
| padrões | BS 4794 |
| padrões | EN 60947-5 |
| padrões | IEC 60947-5-1 |
| padrões | NF C 63-140 |
| padrões | VDE 0660 |
| temperatura ambiente do ar para funcionamento | -40-60 °C |
| temperatura ambiente do ar para funcionamento | 60-70 °C com degradação |
| certificações do produto | CSA |
| certificações do produto | UL |
| Principal | |
| tipo de produto ou componente | relé de controle |
| aplicação do contator | circuito de controle |
| linha de produto | relé de controle TeSys d |
| gama | TeSys |
| nome do produto | TeSys CAD |
| nome abreviado do dispositivo | CAD |
