COMUTADORA XA2EG03
Ref: 21.14.042 Cód: XA2EG03 Marca: SCHNEIDER

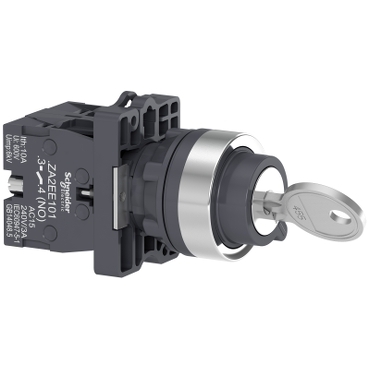

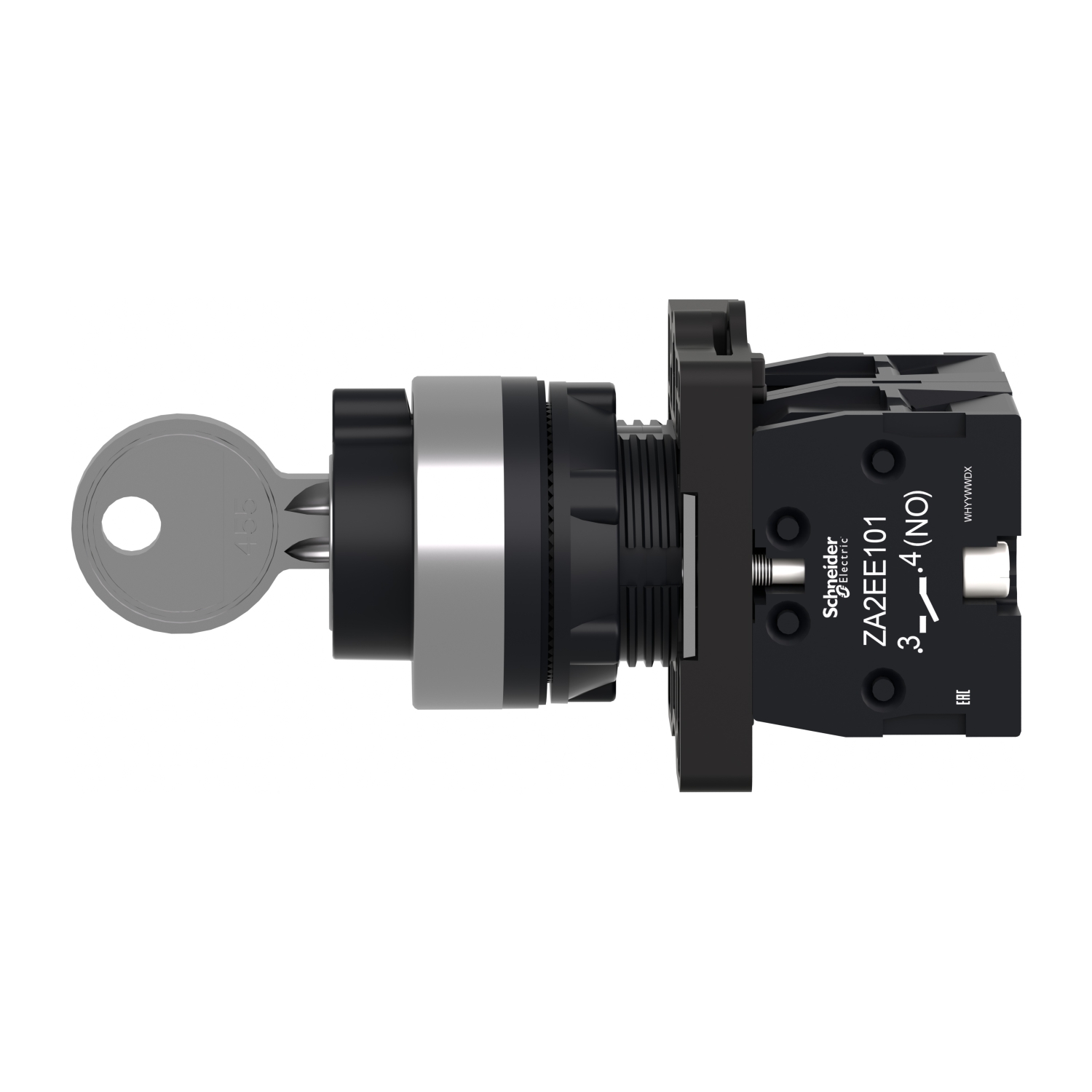

Chave seletora Ø22mm plástica, 3 posições fxas, com chave, 2NA
A XA2EG03 é uma chave seletora que faz parte da linha Easy Harmony XA2, uma
oferta de botões, interruptores e sinalizadores plásticos de Ø 22mm. Esta
chave seletora possui manopla curta padrão. Vem com 3 posições fixas e op
era com mecanismo de chave. Fornece uma interface versátil para controlar m?
?quinas. Possui 2 contatos NA com operação de interrupção lenta. Este é
um interruptor de plástico com uma moldura com design de anel de aparência
metálica. É um produto com classificação IP54 e vem com certificação CE
, CCC e EAC em conformidade com os padrões GB 14048.1, IEC 60947-1, GB 14048
.5 e IEC 60947-5-1. Ele é facilmente instalado em recortes de painel padrão
de 22 mm de diâmetro e conectado a circuitos de controle com conexões de b
raçadeira de parafuso. É resistente a impactos, à poeira, à água e à vi
bração, tornando-o adequado para operação em ambientes agressivos.
< br />
< br />
Documentos:
Product Data SheetDeclaração de Conformidade - XA2EG0 3 Declaração RoHS da UEDeclaração de Conformidade - XA2EG03 Declaração REAChDeclaração de Conformidade - XA2EG0 3 Declaração RoHS da ChinaDeclaração de Conformidade - XA2EG03 Declaração Ro HS da China| Complementar | |
| proteção contra curto-circuito | 10 A fusível tipo GL para IEC 60269-1 |
| altura | 42 mm |
| número de chave | 455 |
| centro de fixação | >= 30 x 40 mm (painel - Densidade: 1-5 mm |
| modo de fixação | Porca de fixação: 2-2.4 N.m |
| tipo de operador | estático |
| conexões - terminais | terminais Faston, Tamanho da Conexão: 6,3 mm |
| conexões - terminais | terminais de braçadeiras roscadas, capacidade de Fixação: <= 1 x 2,5 mm² |
| conexões - terminais | terminais de braçadeiras roscadas, capacidade de Fixação: <= 2 x 1,5 mm² |
| conexões - terminais | terminais de braçadeiras roscadas, capacidade de Fixação: > = 1 x 0,5 mm² |
| [Ith] corrente térmica ao ar livre convencional | 10:00 AM |
| durabilidade elétrica | 500000 ciclos, CA-15, 3 A a 230 V, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-4 |
| durabilidade elétrica | 500000 ciclos, CC-13, 0.2 A a 110 V, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-4 |
| posição de retirada da chave | esquerda, direita e centro |
| tipo e composição dos contatos | 2 NA |
| [Ui] tensão de isolamento nominal | 600 V |
| Peso | 0.078 kg |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60947-1 |
| [Ie] corrente nominal de operação | 3 A a 240 V, CA-15, A600 |
| [Ie] corrente nominal de operação | 0.27 A a 250 V, CC-13, Q600 |
| operação dos contatos | abertura lenta |
| perfil do operador | interruptor de chave |
| informações de posição do operador | 3 posições |
| durabilidade mecânica | 100000 ciclos |
| compatibilidade de gama | XA2E |
| confiabilidade elétrica IEC 60947-5-4 | ? < 10exp(-8) a 24 V |
| largura | 30 mm |
| profundidade | 85.7 mm |
| torque de aperto | 0.8-0.8 N.m |
| Meio ambiente | |
| tratamento de proteção | TC |
| resistência à vibração | 10 gn (f = 40-500 Hz) para IEC 60068-2-6 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe I para IEC 536 |
| resistência ao choque | 70 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| padrões | GB 14048.5 |
| padrões | IEC 60947-1 |
| padrões | IEC 60947-5-1 |
| padrões | GB 14.048,1 |
| certificações do produto | CCC |
| certificações do produto | CE |
| grau de proteção IK | IK03 para IEC 60529 |
| temperatura ambiente do ar para funcionamento | -20-55 °C |
| grau de proteção IP | IP54 para IEC 60529 |
| Principal | |
| diâmetro de montagem | 22 mm |
| linha de produto | Harmony Fácil XA2 |
| tipo de produto ou componente | interruptor seletor completo |
| material do aro | plástico |
| material do colar de fixação | plástico |
| nome abreviado do dispositivo | XA2 |
