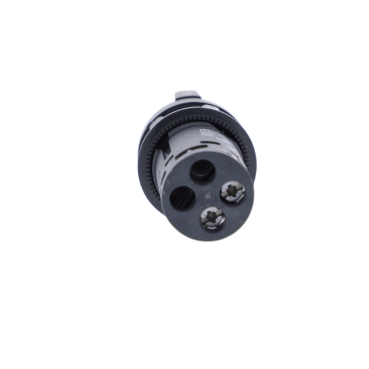

COMUTADOR XB7ND25
Ref: 21.16.722 Cód: XB7ND25 Marca: SCHNEIDER

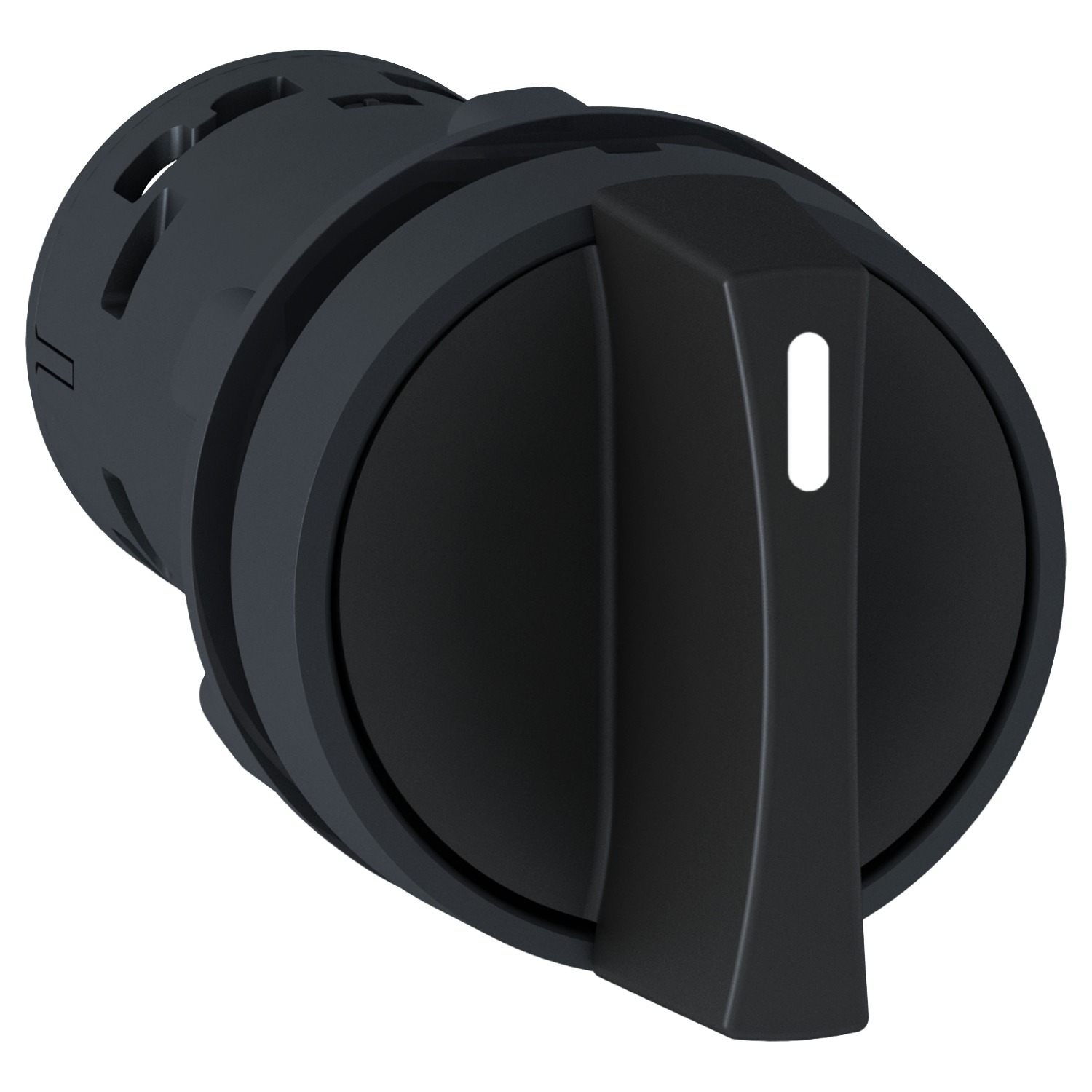

Chave seletora monobloco Ø22mm plástica, 2 posições fixas, manopla curta, NA+NF
A XB7ND25 é uma chave seletora plástica preta monobloco da linha Harmony X
B7, possui 2 posições fixas, opera com mecanismo de desbloqueio por manopla
curta, além de ter um contato Normalmente Aberto e um Normalmente Fechado.
Ela oferece uma interface ergonômica para controlar suas máquinas e pode se
r facilmente instalada em painéis com furação padrão de 22mm de diâmetro
. É resistente a impactos, poeira, água e vibração graças ao seu IP65, t
ornando-a ideal para operação em ambientes agressivos. Graças à sua simpl
icidade de instalação, flexibilidade e robustez, atende aos requisitos da m
aioria das aplicações industriais, dentre elas podemos citar: Indústria de
alimentos e bebidas, Indústrias químicas, Painéis de distribuição de en
ergia.
Documentos:
Product Data SheetDeclaração de Confor midade - XB7ND25 Declaração REAChDeclaração de Conformidade - XB7ND25 Declara? ?ão RoHS da ChinaDeclaração de Confo rmidade - XB7ND25 Declaração RoHS da UE| Complementar | |
| forma da cabeça do parafuso | cruzado compatível com JIS Nº 1 chave de fendas |
| forma da cabeça do parafuso | cruzado compatível com Philips Nº 1 chave de fendas |
| forma da cabeça do parafuso | cruzado compatível com pozidriv Nº 1 chave de fendas |
| forma da cabeça do parafuso | com slots compatível com plano de Ø 4 mm chave de fendas |
| forma da cabeça do parafuso | com slots compatível com plano de Ø 5,5 mm chave de fendas |
| montagem do dispositivo | orifício de fixação - Diâmetro: 22.5 mm 22.3 +0.4/0 para EN/IEC 60947-1 |
| cor de lente ou tampa/operador | preto |
| durabilidade mecânica | 300000 ciclos |
| compatibilidade de gama | XB7 |
| confiabilidade elétrica IEC 60947-5-4 | ? < 10exp(-6) a 17 V e 5 mA para IEC 60947-5-4 |
| torque de aperto | 0.8-1.2 N.m para EN 60947-1 |
| largura total CAD | 29 mm |
| profundidade total CAD | 68.5 mm |
| descrição de terminais ISO nº 1 | (13-14)NA |
| descrição de terminais ISO nº 1 | (21-22)NA |
| proteção contra curto-circuito | 4 A fusível tipo cartucho tipo gG para EN/IEC 60947-5-1 |
| centro de fixação | >= 30 x 40 mm (painel de suporte metal - Densidade: 1-6 mm |
| centro de fixação | >= 30 x 40 mm (painel de suporte plástico - Densidade: 2-6 mm |
| modo de fixação | Porca de fixação: 2-2.4 N.m |
| [Uimp] tensão suportável de impulso nominal | 4 kV para EN/IEC 60947-1 |
| altura total CAD | 29 mm |
| durabilidade elétrica | 1000000 ciclos, CC-13, 0.3 A a 24 V, Taxa de Funcionamento: 216000 cic/mn, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| durabilidade elétrica | 1000000 ciclos, CA-15, 0.03 A a 230 V, Taxa de Funcionamento: 216000 cic/mn, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| durabilidade elétrica | 1000000 ciclos, CA-15, 0.09 A a 240 V, Taxa de Funcionamento: 108000 cic/mn, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| conexões - terminais | terminais de braçadeiras roscadas, <= 2 x 1,5 mm² com extremidade do cabo para EN/IEC 60947-1 |
| conexões - terminais | terminais de braçadeiras roscadas, 1 x 0,34..0,2 x 2,5 mm² sem ponta do cabo para EN/IEC 60947-1 |
| [Ui] tensão de isolamento nominal | 250 V (graus de Poluição 3) para EN/IEC 60947-1 |
| [Ie] corrente nominal de operação | 0.1 A a 250 V, CC-13, R300 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.22 A a 125 V, CC-13, R300 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.3 A a 240 V, CA-14, D300 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.6 A a 120 V, CA-14, D300 para EN/IEC 60947-5-1 |
| operação dos contatos | abertura lenta |
| Meio ambiente | |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| grau de proteção NEMA | NEMA 12 para UL 50 E |
| grau de proteção NEMA | NEMA 3 para UL 50 E |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| padrões | JIS C8201-5-1 |
| padrões | EN/IEC 60947-1 |
| padrões | UL 508 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-5-1 |
| padrões | JIS C8201-1 |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| tratamento de proteção | TH |
| classe de proteção contra choques elétricos | classe II para IEC 61140 |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| Principal | |
| Peso | 0.026 kg |
| nome abreviado do dispositivo | XB7 |
| linha de produto | Harmony XB7 |
| tipo de produto ou componente | chave seletora |
| forma da cabeça da unidade de sinalização | redondo |
| diâmetro de montagem | 22 mm |
| tipo de operador | estático |
| abertura positiva | com para EN/IEC 60947-5-1 apêndice K |
| perfil do operador | preto punho padrão |
| informações de posição do operador | 2 posições 90° |
| tipo e composição dos contatos | 1 NA + 1 NF |
| venda por quantidade indivisível | 10 |
| grau de proteção IP | IP20 para IEC 60529 (face posterior) |
| grau de proteção IP | IP65 para IEC 60529 (face frontal) |
