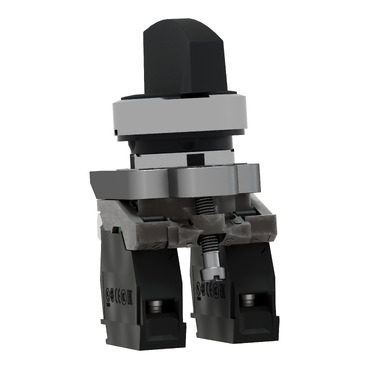

COMUTADOR XB4BJ53
Ref: 21.16.171 Cód: XB4BJ53 Marca: SCHNEIDER

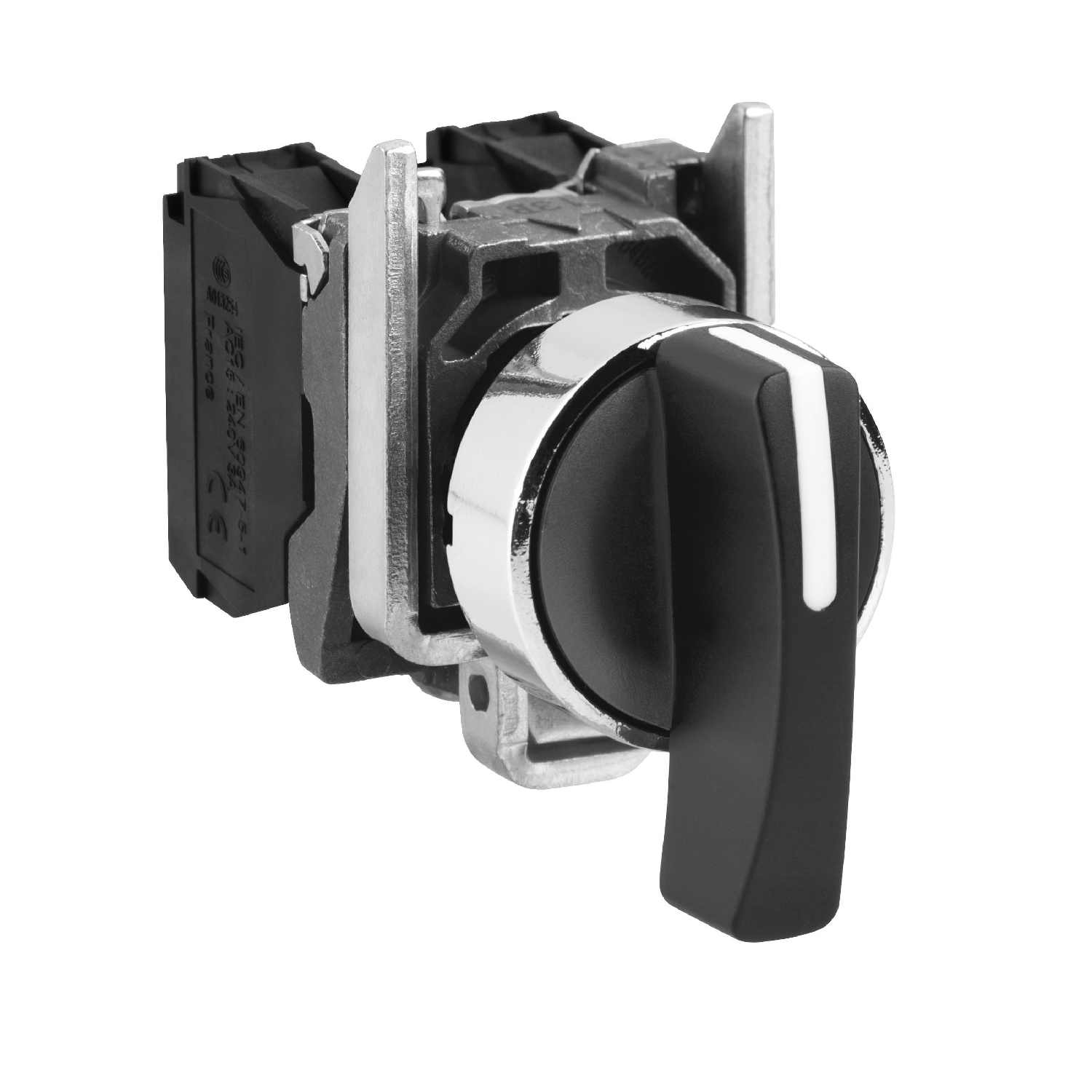

Chave seletora Ø22mm metálica, 3 posições retorno por mola, manopla longa, 2NA
A XB4BJ53 é uma chave seletora metálica preta da linha Harmony XB4, possui
3 posições retorno por mola, opera com mecanismo de desbloqueio por manopl
a longa, além de ter dois contatos Normalmente Abertos. Ela oferece uma inte
rface ergonômica para controlar suas máquinas e pode ser facilmente instala
da em painéis com furação padrão de 22mm de diâmetro. É resistente a im
pactos, poeira, água e vibração graças ao seu IP66 / IP67 / IP69 / IP69K,
tornando-a ideal para operação em ambientes agressivos. Graças à sua sim
plicidade de instalação, flexibilidade e robustez, atende aos requisitos da
maioria das aplicações industriais, dentre elas podemos citar: Mineradoras
, Petroleiras, Máquinas de usinagem e embalagem, Indústrias automotivas e d
e Tratamento de água.
Documentos:
Product D ata SheetDeclara? ?ão de Conformidade - XB4BJ53 Declaração RoHS da UEDeclaração de Conformidade - XB4BJ53 Declaração RoHS da China Declaração de Conformidade - XB4BJ53 Declaração REACh| Complementar | |
| proteção contra curto-circuito | 10 A fusível tipo cartucho tipo gG para EN/IEC 60947-5-1 |
| tensão nominal de fornecimento [Us] | 600 V |
| utilização dos contatos | contatos padrão |
| altura | 48 mm |
| material de contatos | liga de prata (Ag/Ni) |
| abertura positiva | sem |
| [Ith] corrente térmica ao ar livre convencional | 10 A para EN/IEC 60947-5-1 |
| descrição de terminais ISO nº 1 | (23-24)NF |
| descrição de terminais ISO nº 1 | (13-14)NA |
| cor de lente ou tampa/operador | preto |
| customizable | 0 |
| Peso | 0.105 kg |
| [Uimp] tensão suportável de impulso nominal | 6 kV para EN 60947-1 |
| apresentação do dispositivo | Conjunto Montado |
| resistência a lavadora de alta pressão | 7000000 Pa a 55 °C, distância : 0,1 m |
| durabilidade elétrica | 1000000 ciclos, CA-15, 2 A a 230 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN 60947-5-1, apêndice C |
| durabilidade elétrica | 1000000 ciclos, CA-15, 3 A a 120 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN 60947-5-1, apêndice C |
| durabilidade elétrica | 1000000 ciclos, CA-15, 4 A a 24 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN 60947-5-1, apêndice C |
| durabilidade elétrica | 1000000 ciclos, CC-13, 0.2 A a 110 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN 60947-5-1, apêndice C |
| durabilidade elétrica | 1000000 ciclos, CC-13, 0.5 A a 24 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN 60947-5-1, apêndice C |
| [Ui] tensão de isolamento nominal | 600 V (graus de Poluição 3) para EN 60947-1 |
| forma da cabeça do parafuso | cruzado compatível com Philips Nº 1 chave de fendas |
| forma da cabeça do parafuso | cruzado compatível com pozidriv Nº 1 chave de fendas |
| forma da cabeça do parafuso | com slots compatível com plano de Ø 4 mm chave de fendas |
| forma da cabeça do parafuso | com slots compatível com plano de Ø 5,5 mm chave de fendas |
| [Ie] corrente nominal de operação | 3 A a 240 V, CA-15, A600 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 6 A a 120 V, CA-15, A600 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.1 A a 600 V, CC-13, Q600 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.27 A a 250 V, CC-13, Q600 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.55 A a 125 V, CC-13, Q600 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 1.2 A a 600 V, CA-15, A600 para EN/IEC 60947-5-1 |
| durabilidade mecânica | 1000000 ciclos |
| compatibilidade de gama | XB4 |
| escudo de isolamento | não |
| valor de binário | 0.14 N.m estado elétrico variável NA |
| confiabilidade elétrica IEC 60947-5-4 | ? < 10exp(-6) a 5 V e 1 mA em ambiente limpo para EN/IEC 60947-5-4 |
| confiabilidade elétrica IEC 60947-5-4 | ? < 10exp(-8) a 17 V e 5 mA em ambiente limpo para EN/IEC 60947-5-4 |
| largura | 30 mm |
| profundidade | 68 mm |
| torque de aperto | 0.8-1.2 N.m para EN 60947-1 |
| Meio ambiente | |
| tratamento de proteção | TH |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe I para IEC 60536 |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| grau de proteção IP | IP69 |
| grau de proteção IP | IP69K |
| grau de proteção IP | IP67 para IEC 60529 |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| padrões | EN/IEC 60947-5-4 |
| padrões | EN/IEC 60947-1 |
| padrões | CSA C22.2 No 14 |
| padrões | JIS C8201-5-1 |
| padrões | EN/IEC 60947-5-5 |
| padrões | UL 508 |
| padrões | EN/IEC 60947-5-1 |
| padrões | JIS C8201-1 |
| certificações do produto | CSA |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | BV |
| certificações do produto | DNV |
| certificações do produto | RINA |
| certificações do produto | UL |
| certificações do produto | GL |
| Principal | |
| diâmetro de montagem | 22 mm |
| tipo de operador | para o centro retorno por mola |
| tipo de produto ou componente | chave seletora |
| forma da cabeça da unidade de sinalização | redondo |
| linha de produto | Harmony XB4 |
| tipo de cabeça | standard |
| material do colar de fixação | zamak |
| conexões - terminais | terminais de braçadeiras roscadas, <= 2 x 1,5 mm² com extremidade do cabo para EN/IEC 60947-1 |
| conexões - terminais | terminais de braçadeiras roscadas, >= 1 x 0,22 mm² sem ponta do cabo para EN/IEC 60947-1 |
| tipo e composição dos contatos | 2 NA |
| venda por quantidade indivisível | 1 |
| material do aro | metal cromado |
| nome abreviado do dispositivo | XB4 |
| operação dos contatos | abertura lenta |
| perfil do operador | preto punho longo |
| informações de posição do operador | 3 posições +/- 45° |
