CHAVE VCF1 - 32 A
Ref: 21.35.008 Cód: CHAVE VCF1 Marca: SCHNEIDER

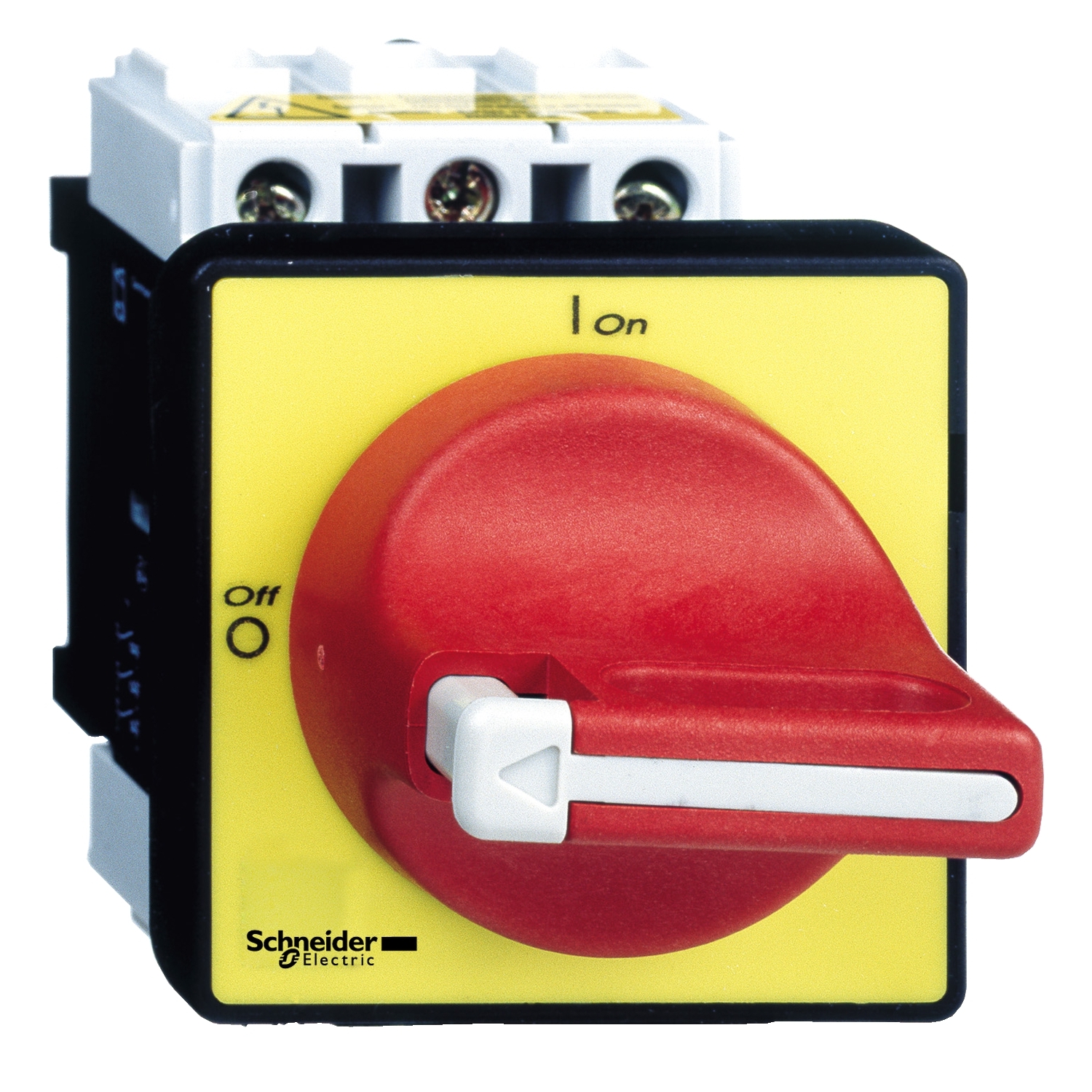

CHAVE SECCIONADORA VARIO 32A MANOPLA VERMELHA/AMARELA VCF1
Chave seccionadora TeSys Vario para montagem em porta, 3 pólos, 32A/690V, p
ara aplicações de comutação de motores até 11kW@400V AC-23. Unidade comp
leta composta por um corpo de interruptor V1, um manopla vermelha com placa f
rontal amarela 60x60mm KCF1PZ. Destinado ao uso de desconexão do interruptor
de parada principal e de emergência. alça bloqueável, para 3 cadeados (a
encomendar em separado). maçaneta com 4 parafusos de fixação na porta, gar
antindo IP65 à fixação. Certificação multipadrões (IEC, UL, CSA, CCC, E
AC, Marine), compatível com Green Premium (RoHS/REACh).
| Complementar | |
| padlocking manopla rotativa | 1 a 3 cadeados 4-8 mm |
| [Ue] tensão de operação nominal | 690 V CA 50/60 Hz |
| altura | 74 mm |
| classe de serviço intermitente | 30 |
| [Ith] corrente térmica ao ar livre convencional | 32 A |
| modo de fixação | por 4 parafusos of manusear |
| [Ithe] corrente térmica convencional em isolamento | 25 A |
| sinalização | 0 - 1 |
| dimensão da base | 60 x 60 mm |
| Peso | 0.25 kg |
| capacidade de fechamento | 320 A a 400 V CA -21A |
| capacidade de fechamento | 320 A a 400 V CA -22A |
| capacidade de fechamento | 320 A a 400 V CA -23A |
| [Uimp] tensão suportável de impulso nominal | 8 kV |
| conexões - terminais | circuito de potência: terminais de braçadeiras roscadas cabo 10-10 mm² - rigidez do Cabo: sólido |
| conexões - terminais | circuito de potência: terminais de braçadeiras roscadas cabo 6-6 mm² - rigidez do Cabo: flexível - com extremidade do cabo |
| [Icm] capacidade de fechamento nominal em curto-circuito | 1 kA a 400 V a Ipeak |
| durabilidade elétrica | 100000 ciclos CA-21 |
| durabilidade elétrica | 30000 ciclos CC-1...5 |
| capacidade de corte | 250 A a 400 V (CA -21A) |
| capacidade de corte | 250 A a 400 V (CA -22A) |
| capacidade de corte | 250 A a 400 V (CA -23A) |
| potência de funcionamento nominal em W | 11 kW a 500 V (CA -23A) |
| potência de funcionamento nominal em W | 15 kW a 690 V (CA -23A) |
| potência de funcionamento nominal em W | 7.5 kW a 500 V (CA-3) |
| potência de funcionamento nominal em W | 7.5 kW a 690 V (CA-3) |
| potência de funcionamento nominal em W | 1.5 kW a 230...240 V (CA-3) |
| potência de funcionamento nominal em W | 5.5 kW a 230...240 V (CA -23A) |
| potência de funcionamento nominal em W | 11 kW a 400..0,415 V (CA -23A) |
| potência de funcionamento nominal em W | 7.5 kW a 400..0,415 V (CA-3) |
| corrente de curto-circuito condicional nominal | 10 kA a 400 V - fusível Associado 35 A aM |
| corrente de curto-circuito condicional nominal | 10 kA a 400 V - fusível Associado 35 A gG |
| [Icw] corrente nominal de curta duração admissível | 384 A a 400 V duração: 1 s |
| [Ie] corrente nominal de operação | 21.8 A CA-23 Ue: 400 V |
| suporte de montagem | manusear: porta |
| suporte de montagem | Interruptor: porta |
| compatibilidade de gama | principal chave seccionadora |
| largura | 60 mm |
| torque de aperto | circuito de potência: 2.1-2.1 N.m - Ligar terminais de braçadeiras roscadas |
| composição do dispositivo | interruptor |
| composição do dispositivo | manusear |
| durabilidade mecânica | 100000 ciclos |
| Meio ambiente | |
| força mecânica | vibrações 10 ... 150 Hz (1 gn para IEC 60068-2-6 |
| força mecânica | choques 11 ms (30 gn para IEC 60068-2-27 |
| resistência a incêndios | 960 °C para IEC 60695-2-1 |
| tratamento de proteção | TC |
| grau de proteção IP | IP20 para IEC 60529 |
| grau de proteção IP | IP65 |
| padrões | IEC 60947-3 |
| temperatura ambiente do ar para funcionamento | -20-50 °C |
| certificações do produto | UL |
| certificações do produto | CSA |
| certificações do produto | CCC |
| certificações do produto | GL |
| Principal | |
| estilo de montagem para punho giratório | direto |
| tipo de rede | CC |
| tipo de rede | CA |
| cor da placa frontal do punho | amarelo |
| cor do punho | vermelho |
| tipo de produto ou componente | seccionador Interruptor de paragem de emergência |
| tipo de controle | punho giratório |
| tipo e composição dos contatos | 3 NA |
| adequação para isolamento | sim |
| gama | TeSys |
| nível de desempenho | alto desempenho |
| nome do produto | TeSys VARIO |
| descrição de polos | 3P |
| nome abreviado do dispositivo | VCF |
