CHAVE REVERSORA LP2K0601BD
Ref: 21.05.079 Cód: LP2K0601BD Marca: SCHNEIDER

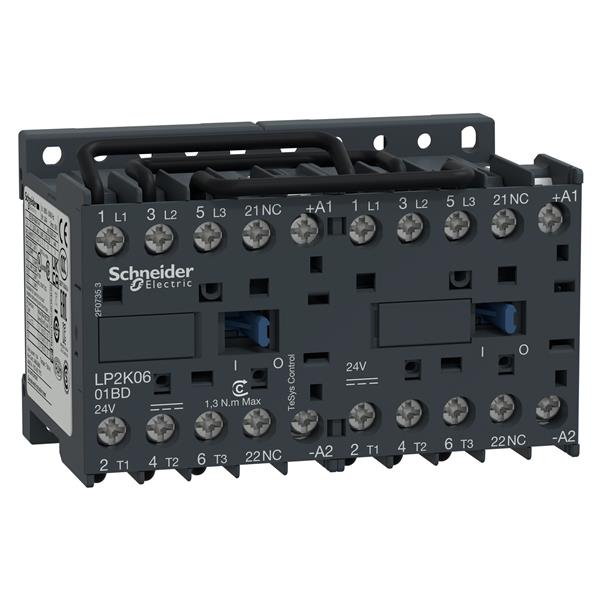

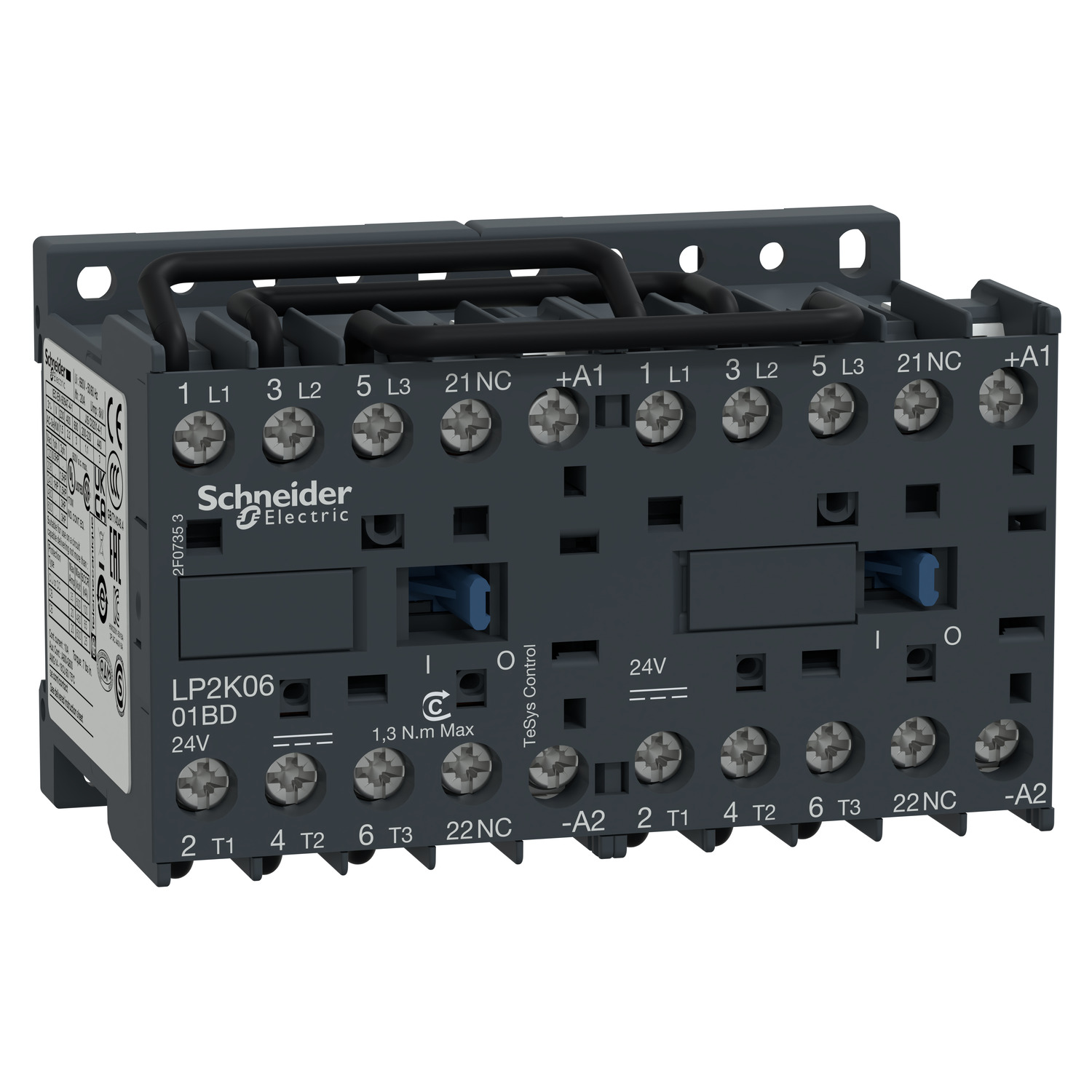

CHAVE REVERSORA TRIPOLAR TESYS K 6A 1NF 24VCC LP2K0601BD
Contator de reversão TeSys K, 3 polos (3NA), para aplicações de controle
de motores até 6A/690V AC-3 (2,2kW@400V). Fornece bobinas de 24V CC, contato
s auxiliares embutidos 2NF, conexão por terminais de grampo de parafuso. Par
a taxas de operação de até 600 ciclos/hora em AC-3 e ambientes de até 50?
?C, proporciona confiabilidade e durabilidade para aplicações padrão. Comp
acto (largura de 90 mm), montagem em trilho DIN ou fixação por parafuso. Co
m conexões de potência reversa pré-cabeadas, intertravamento mecânico (se
m intertravamento elétrico). Certificação multipadrões (IEC, UL, CSA, CCC
, EAC), compatível com Green Premium (RoHS/REACh).
Doc umentos:
Product Data SheetDeclaração de Conformidade - LP2K 0601BD Declaração RoHS da ChinaDeclaração de Conformidade - LP2K0601BD Declaração RoHS da UEDeclaração de Conformidade - LP2K0601BD Declaração REAChDeclaração de Conformidade - LP2K0601BD Decla ração REAChDeclaração de Conformidade Ambiental - LP2K0601BD Declaraçã o RoHS da ChinaDeclaração de Co nformidade Ambiental - LP2K0601BD Declaração RoHS da UEDeclaração de Conformidade Ambiental - LP2K0601BD Declaração REACh| Complementar | |
| corrente de comutação mínima | 5 mA of circuito de sinalização |
| contactor coil voltage | 24 V CC padrão |
| consumo de potência de manutenção em W | 3-3 W a 20 °C |
| resistência de isolamento | > 10 MOhm of circuito de sinalização |
| power range | 0-0.5 kW a 200-240 V trifásico |
| power range | 1.1-2 kW a 480-500 V trifásico |
| power range | 2.2-3 kW a 480-500 V trifásico |
| power range | 0.55-1 kW a 200-240 V trifásico |
| power range | 1.1-2 kW a 200-240 V trifásico |
| power range | 0-0.5 kW a 380-440 V trifásico |
| power range | 0.55-1 kW a 380-440 V trifásico |
| power range | 1.1-2 kW a 380-440 V trifásico |
| power range | 2.2-3 kW a 380-440 V trifásico |
| power range | 0-0.5 kW a 480-500 V trifásico |
| power range | 0.55-1 kW a 480-500 V trifásico |
| limites de tensão de circuito de controle | funcionamento: 0,8...1,15 Uc 50 °C) |
| limites de tensão de circuito de controle | saída: 0,1...0,75 Uc 50 °C) |
| distância não se sobrepõem | 0.5 mm |
| motor starter type | reversing contactor |
| tensão de comutação mínima | 17 V of circuito de sinalização |
| compatibilidade de gama | LP2K |
| potência de irrupção em W | 3-3 W 20 °C) |
| tipo de contatos auxiliares | tipo instantâneo 1 NF |
| dissipação de calor | 3-3 W |
| Meio ambiente | |
| largura | 90 mm |
| profundidade | 57 mm |
| grau de proteção IP | IP20 para VDE 0106 |
| altitude de funcionamento | 2000 m sem |
| tratamento de proteção | TC para IEC 60068 |
| tratamento de proteção | TC para DIN 50016 |
| temperatura ambiente do ar para armazenamento | -50-80 °C |
| retardamento de chamas | V1 para UL 94 |
| retardamento de chamas | requisito 2 para NF F 16-101 |
| retardamento de chamas | requisito 2 para NF F 16-102 |
| altura | 58 mm |
| temperatura ambiente do ar para funcionamento | -25-50 °C |
| Peso | 0.48 kg |
| força mecânica | choques do contactor fechado, no eixo Z: 15 Gn para 11 ms para IEC 60068-2-27 |
| força mecânica | choques contator aberto, no eixo Z: 10 Gn para 11 ms para IEC 60068-2-27 |
| força mecânica | vibrações contator fechado: 4 Gn, 5...300 Hz para IEC 60068-2-6 |
| força mecânica | vibrações contator aberto: 2 Gn, 5...300 Hz para IEC 60068-2-6 |
| força mecânica | choques contator aberto, no eixo X: 10 Gn para 11 ms para IEC 60068-2-27 |
| força mecânica | choques contator aberto, no eixo Y.: 6 Gn para 11 ms para IEC 60068-2-27 |
| força mecânica | choques contator fechado, no eixo X: 15 Gn para 11 ms para IEC 60068-2-27 |
| força mecânica | choques contator fechado, no eixo Y.: 10 Gn para 11 ms para IEC 60068-2-27 |
| Principal | |
| tensão de circuito de controle | 24 V CC |
| [Ue] tensão de operação nominal | circuito de potência: 690 V CA 50/60 Hz |
| [Ue] tensão de operação nominal | circuito de sinalização: <= 690 V CA 50/60 Hz |
| [Uimp] tensão suportável de impulso nominal | 8 kV |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 1.5-4 mm² sólido |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 0.75-4 mm² flexível sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras roscadas 1 cabo(s) 0.34-2.5 mm² flexível com |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 1.5-4 mm² sólido |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 0.75-4 mm² flexível sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 0.34-1.5 mm² flexível com |
| gama | TeSys |
| composição de contatos de polos | 3 NA |
| apresentação do dispositivo | pré-montado com inversão de barramento de energia |
| capacidade de corte nominal | 110 A a 415 V para IEC 60947 |
| capacidade de corte nominal | 110 A a 440 V para IEC 60947 |
| capacidade de corte nominal | 80 A a 500 V para IEC 60947 |
| capacidade de corte nominal | 110 A a 220..0,230 V para IEC 60947 |
| capacidade de corte nominal | 110 A a 380..0,400 V para IEC 60947 |
| capacidade de corte nominal | 70 A a 660...690 V para IEC 60947 |
| tipo de produto ou componente | contator inversor |
| capacidade de fechamento nominal Irms | 110 A CA of circuito de potência para NF C 63-110 |
| capacidade de fechamento nominal Irms | 110 A CA of circuito de potência para IEC 60947 |
| capacidade de fechamento nominal Irms | 110 A CA of circuito de sinalização para IEC 60947 |
| nome do produto | TeSys K |
| classificação do fusível associado | 25 A gG a <= 440 V of circuito de potência |
| classificação do fusível associado | 25 A aM of circuito de potência |
| classificação do fusível associado | 10 A gG of circuito de sinalização para IEC 60947 |
| classificação do fusível associado | 10 A gG of circuito de sinalização para VDE 0660 |
| impedância média | 3 MOhm - Ith 20 A 50 Hz of circuito de potência |
| Contato Auxiliar | 1 NF |
| linha de produto | TeSys K |
| categoria de uso | CA-3 |
| categoria de uso | CA-4 |
| [Ie] corrente nominal de operação | 6 A a <= 440 V CA CA-3 of circuito de potência |
| [Ith] corrente térmica ao ar livre convencional | 20 A a <50 °C of circuito de potência |
| [Ith] corrente térmica ao ar livre convencional | 10 A a <50 °C of circuito de sinalização |
| padrões | NF C 63-110 |
| padrões | IEC 60947 |
| padrões | VDE 0660 |
| padrões | BS 5424 |
| suporte de montagem | placa |
| suporte de montagem | calha |
| tipo do circuito de controle | CC padrão |
| nível de fiabilidade de segurança | B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1 |
| nível de fiabilidade de segurança | B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1 |
| aplicação do contator | controle do motor |
| certificações do produto | UL |
| certificações do produto | CSA |
| tipo de bloqueio | mecânico |
| torque de aperto | 1.3 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas Philips Nº 2 |
| torque de aperto | 1.3 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas plano de Ø 6 mm |
| maximum operating rate | 3600 cic/h |
| durabilidade elétrica | 1.3 Mciclos 6 A CA-3 no Ue <= 440 V |
| durabilidade mecânica | 5 Mciclos |
| tempo de operação | 30...40 ms energização da bobina e fecho NA |
| tempo de operação | 10 ms desenergização da bobina e abertura NA |
| alimentação do motor kW | 1.5 kW a 220..0,230 V CA 50/60 Hz |
| alimentação do motor kW | 2.2 kW a 380...415 V CA 50/60 Hz |
| alimentação do motor kW | 3 kW a 440 V CA 50/60 Hz |
| alimentação do motor kW | 3 kW a 480 V CA 50/60 Hz |
| alimentação do motor kW | 3 kW a 500 ... 600 V CA 50/60 Hz |
| alimentação do motor kW | 3 kW a 660...690 V CA 50/60 Hz |
| [Ui] tensão de isolamento nominal | circuito de potência: 600 V para UL 508 |
| [Ui] tensão de isolamento nominal | circuito de potência: 690 V para IEC 60947-4-1 |
| [Ui] tensão de isolamento nominal | circuito de sinalização: 690 V para IEC 60947-4-1 |
| [Ui] tensão de isolamento nominal | circuito de sinalização: 690 V para IEC 60947-5-1 |
| [Ui] tensão de isolamento nominal | circuito de sinalização: 600 V para UL 508 |
| [Ui] tensão de isolamento nominal | circuito de potência: 600 V para CSA C22.2 No 14 |
| [Ui] tensão de isolamento nominal | circuito de sinalização: 600 V para CSA C22.2 No 14 |
| aplicativo do dispositivo | controle |
| nome abreviado do dispositivo | LP2K |
| [Icw] corrente nominal de curta duração admissível | 90 A a <50 °C - 1 s of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 20 A a <50 °C - >= 15 mín of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 85 A a <50 °C - 5 s of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 80 A a <50 °C - 10 s of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 60 A a <50 °C - 30 s of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 45 A a <50 °C - 1 mín of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 40 A a <50 °C - 3 mín of circuito de potência |
| [Icw] corrente nominal de curta duração admissível | 80 A - 1 s of circuito de sinalização |
| [Icw] corrente nominal de curta duração admissível | 90 A - 500 ms of circuito de sinalização |
| [Icw] corrente nominal de curta duração admissível | 110 A - 100 ms of circuito de sinalização |
| categoria de sobretensão | III |
| descrição de polos | 3P |
