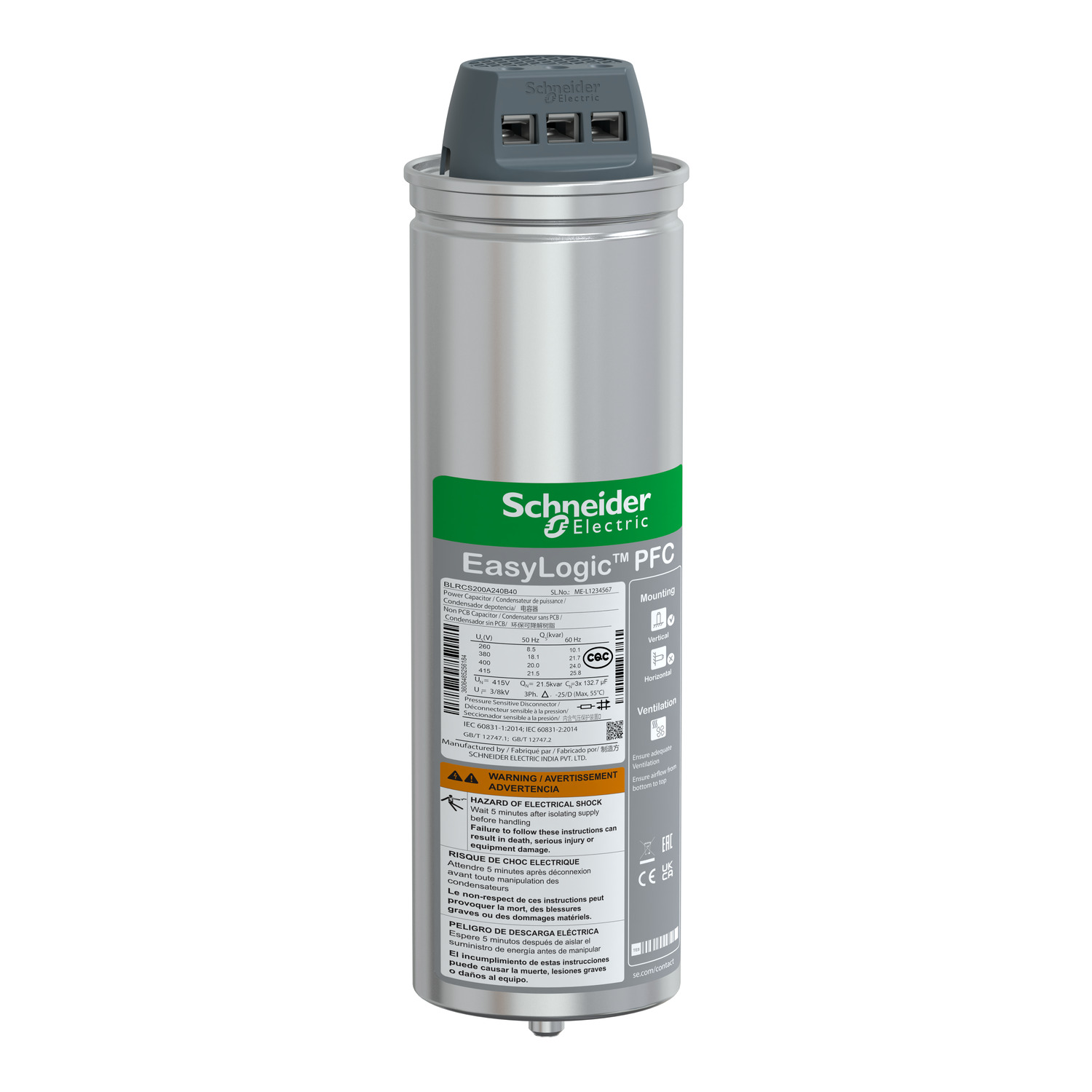

CAPACITOR 21,7 KVAR 380V-BLRCS200A240B40
Ref: 21.75.021 Cód: CAPACITOR 21,7 KVAR 380V Marca: SCHNEIDER
CAPACITOR EASYCAN 21.7KVAR 380V 60HZ 3F
Capacitores EasyCan são projetados para trabalhar em redes levemente poluí
das com reatores dessintonizados. Esses capacitores são usados para condiç?
?es de operação padrão e quando não há cargas não lineares significativ
as. Esses capacitores são a escolha certa para maximizar a economia em um si
stema elétrico estável. Este capacitor fornece uma potência de saída nomi
nal de 18,1 kVar a 380 V AC, 50 Hz. Fixação assegurada por um terminal Clam
pTite. Este componente atende às normas IEC 60831-1 e IEC 60831-2. O peso do
produto da caixa é de 2,3 kg.
Documentos:
Product Data SheetDeclaração de Conformidade - BLRCS200A240B40 Declar ação RoHS da UEDeclaração de Conformidade - BLRCS200A240B40 De claração RoHS da China| Complementar | |
| modo de montagem | vertical |
| diâmetro | 90 mm |
| altura | 308 mm |
| tipo de instalação | instalação interior |
| conexões - terminais | terminal de ClampTite |
| perdas de potência | < 0,5 W/kVAr |
| corrente de partida | 200 x In |
| material dieléctrico | filme de polipropileno metalizado com liga de Zn / Al, |
| tolerância de capacidade | - 5% a 10% |
| maximum switching operation per year | 5000 |
| vida útil em horas | 100000 H |
| material de impregnação | não-PCB resina de poliuretano macia |
| material de impregnação | biodegradável |
| teste de tensão | 2,15 x Un CA entre os terminais of 10 s |
| teste de tensão | <= 660 V - 3 kV CA entre o terminal eo recipiente of 10 s |
| teste de tensão | > = 660 V - 6 kV CA entre o terminal eo recipiente of 10 s |
| perdas dielétricas | <0,2 W / kvar |
| Peso | 2.3 kg |
| Meio ambiente | |
| temperatura ambiente do ar para funcionamento | -25-55 °C |
| umidade relativa | 95-95 % |
| grau de proteção IP | IP20 |
| classe de temperatura | D |
| altitude de funcionamento | 2000 m |
| padrões | IEC 60831-2 |
| padrões | IEC 60831-1 |
| Principal | |
| tensão nominal | 380-415 V CA 50/60 Hz |
| conteúdo harmônico rede | <= 10% |
| tensão máxima admissível | 1,1 x Un (8 horas sobre 24 horas |
| tipo de produto ou componente | capacitor |
| [Imp] corrente máxima permanente | 1,5 x In |
| classificação da potência reativa | 18.1 kvar 380 V 50 Hz |
| classificação da potência reativa | 21.7 kvar 380 V 60 Hz |
| classificação da potência reativa | 20 kvar 400 V 50 Hz |
| classificação da potência reativa | 24 kvar 400 V 60 Hz |
| classificação da potência reativa | 21.5 kvar 415 V 50 Hz |
| classificação da potência reativa | 25.8 kvar 415 V 60 Hz |
| linha de produto | EasyCan |
| frequência da rede | 50/60 Hz |
| nome da série | EasyCan |
