CABECOTE ZB4BW7A3740
Ref: 21.16.550 Cód: ZB4BW7A3740 Marca: Schneider Electric

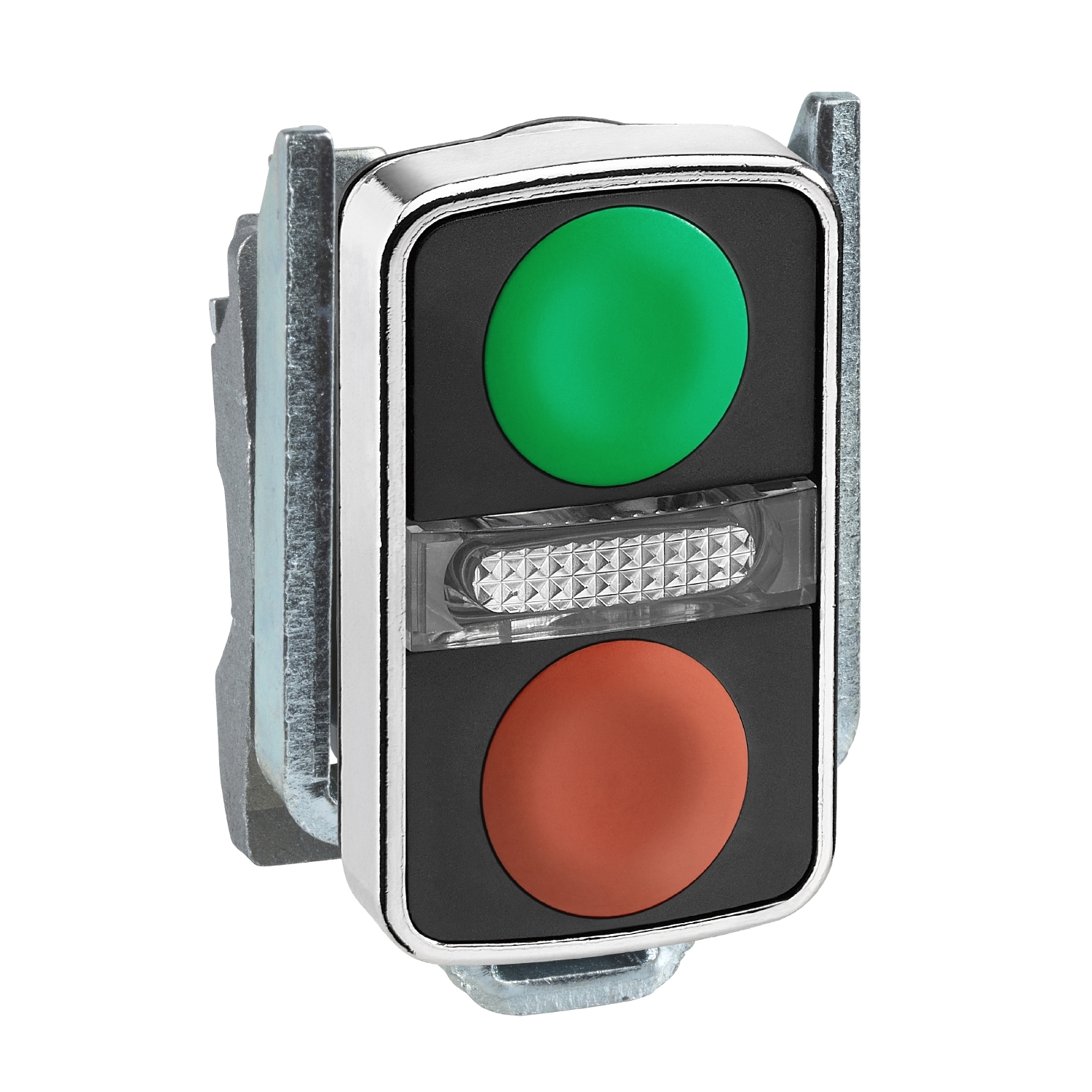

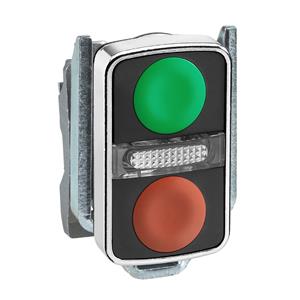

Cabeçote para botão duplo luminoso Ø22mm metálico, retorno por mola, verde, vermelho, sinalizador central branco
O ZB4BW7A3740 é um cabeçote para botão duplo luminoso Ø22mm metálico, retorno por mola, verde e vermelho com sinalizador central branco da linha Harmony XB4. Possui cabeçote duplo com 1 botão verde e 1 botão vermelho, funciona com mecanismo de retorno/impulso por mola. Este cabeçote duplo fornece uma interface versátil para controlar suas máquinas. Ele é facilmente instalado e substituído em unidades completas de botões e blocos de contato compatíveis por meio de montagem de encaixe rápido. É claramente distinguível visualmente à distância graças às cores claras e ao toque devido aos elementos nivelados, minimizando erros no controle da máquina. É resistente a impactos, à poeira, à água e à vibração graças ao seu IP66. Possui moldura metálica, o que o torna ideal para aplicações que exigem alta resistência a impactos e vibrações. Ele foi projetado para caber em um recorte padrão de 22 mm, garantindo compatibilidade na instalação em máquinas pré-existentes. Sua ampla faixa de temperaturas de operação de -40°C a 70°C permite versatilidade no uso do produto.
Documentos:
Product Data SheetDeclaração de Conformidade - ZB4BW7A3740 Declaração REAChDeclaração de Conformidade - ZB4BW7A3740 Declaração RoHS da ChinaDeclaração de Conformidade - ZB4BW7A3740 Declaração RoHS da UE| Complementar | |
| grupo de produto | não marcado luminoso embutido/embutido |
| cor de lente ou tampa/operador | verde/vermelho |
| largura total CAD | 30 mm |
| profundidade total CAD | 30 mm |
| grupo principal | cabeça dupla luminosa |
| apresentação do dispositivo | basic sub-assemblies |
| resistência a lavadora de alta pressão | 7000000 Pa a 55 °C, distância : 0,1 m |
| perfil do operador | verde embutido, não marcado |
| perfil do operador | vermelho embutido, não marcado |
| durabilidade mecânica | 1000000 ciclos |
| compatibilidade de gama | ZB4 |
| sinalização | não marcado |
| escudo de isolamento | não |
| código de composição elétrica | M1 of <6 contatos utilizando único blocos em montagem frontal com LED incorporado |
| código de composição elétrica | M2 of <6 contatos utilizando simples e dupla blocos em montagem frontal com LED incorporado |
| código de composição elétrica | M6 of <2 contatos utilizando único blocos em montagem frontal com LED integral e transformador |
| código de composição elétrica | M10 of <2 contatos utilizando único blocos em montagem frontal com LED incorporado |
| cor da sinalização | sinalização preta quando tampa branca |
| cor da sinalização | sinalização branca quando tampa verde, vermelha ou preta |
| customizable | 0 |
| Peso | 0.056 kg |
| altura total CAD | 50 mm |
| Meio ambiente | |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | BV |
| certificações do produto | GL |
| certificações do produto | DNV |
| certificações do produto | RINA |
| certificações do produto | UL listado |
| certificações do produto | CSA |
| grau de proteção IK | IK06 para IEC 50102 |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| padrões | EN/IEC 60947-1 |
| padrões | CSA C22.2 No 14 |
| padrões | UL 508 |
| padrões | EN/IEC 60947-5-4 |
| padrões | EN/IEC 60947-5-5 |
| padrões | JIS C8201-5-1 |
| padrões | EN/IEC 60947-5-1 |
| padrões | JIS C8201-1 |
| classe de proteção contra choques elétricos | classe I para IEC 61140 |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP67 para IEC 60529 |
| grau de proteção IP | IP69 |
| grau de proteção IP | IP69K |
| tratamento de proteção | TH |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| Principal | |
| material do aro | metal cromado |
| nome abreviado do dispositivo | ZB4 |
| tipo de cabeça | standard |
| venda por quantidade indivisível | 1 |
| diâmetro de montagem | 22 mm |
| compatibilidade do produto | LED incorporado |
| linha de produto | Harmony XB4 |
| tipo de produto ou componente | cabeça para botão de pressão de cabeça dupla luminoso |
| forma da cabeça da unidade de sinalização | retangular |
| perfil do operador | 2 botões de pressão embutidos - 1 luz piloto central |
| tipo de operador | retorno por mola |
| descrição dos operadores | verde não marcado - vermelho não marcado |
