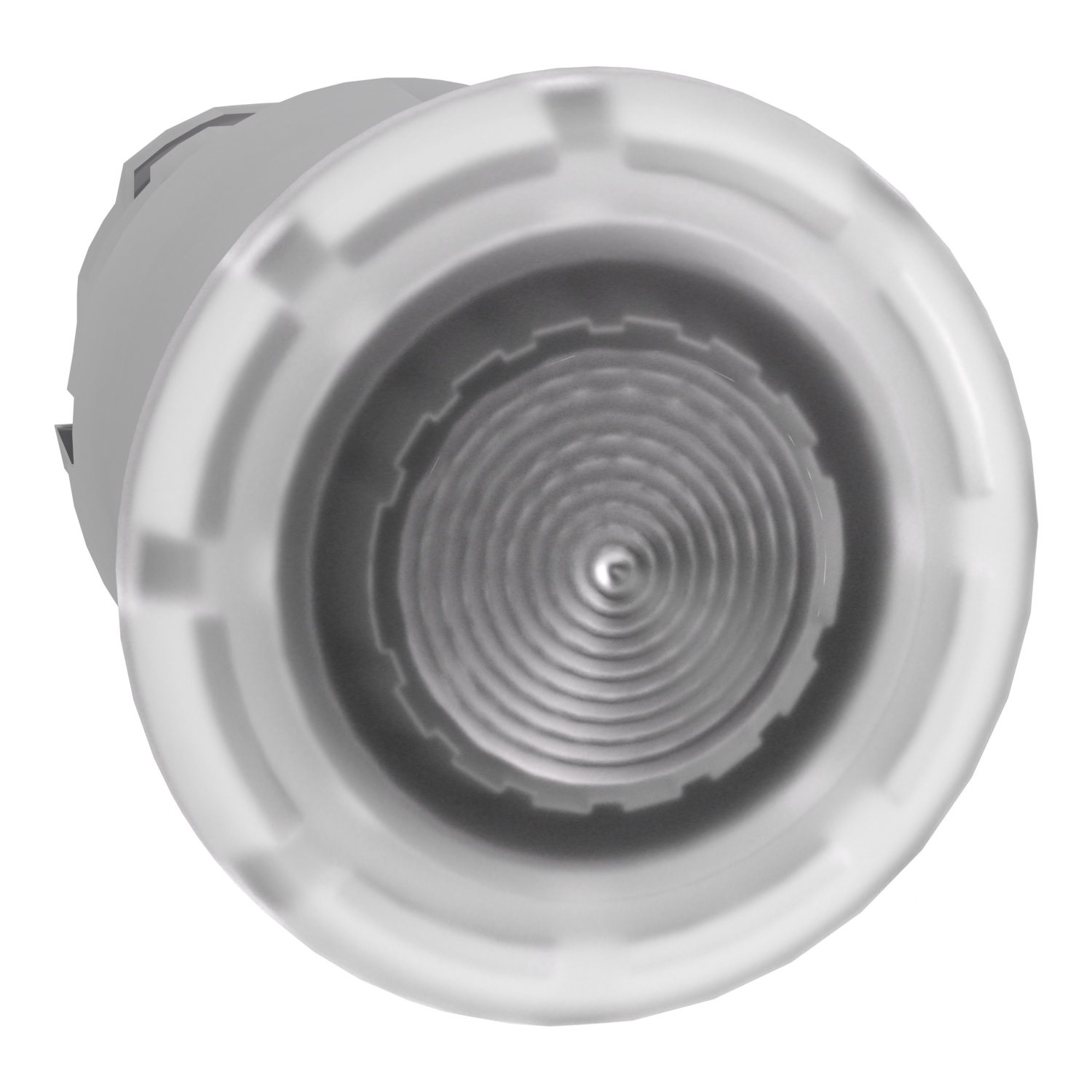

CABECOTE P/BOTAO LUM. ZB4BW413
Ref: 21.16.551 Cód: CABECOTE P/BOTAO LUM. ZB4BW413
Cabeçote para botão luminoso modular Ø22mm metálico, cogumelo Ø40mm, para LED integral, branco
O ZB4BW413 é o cabeçote do botão modular branco cogumelo iluminado de 40
mm da linha Harmony XB4. Opera com um mecanismo de retorno/impulso por mola.
Este cabeçote de botão iluminado em forma de cogumelo de 40 mm para LED uni
versal é ideal para situações onde são necessárias ações rápidas para
que um processo ou máquina funcione corretamente ou onde os movimentos do o
perador exijam máxima ergonomia. É facilmente combinado com a linha Harmony
de blocos de contato para executar uma grande variedade de funções de cont
role. É claramente distinguível visualmente à distância graças ao seu ca
beçote iluminado. É resistente a impactos, à poeira, à água e à vibraç
ão graças ao seu IP66. Possui moldura metálica, o que o torna ideal para a
plicações que exigem alta resistência a impactos e vibrações. Ele foi pr
ojetado para caber em um recorte padrão de 22 mm, garantindo compatibilidade
na instalação em máquinas pré-existentes. Sua ampla faixa de temperatura
s de operaç
ão de -40°C a 70°C permite versatilidade no uso do produto. Seu formato de
botão de cogumelo altamente ergonômico o torna ideal para uso em áreas on
de o operador usa luvas grossas ou onde os usuários têm movimentos prejudic
ados.
Documentos:
Product Data SheetDeclaraç? ?o de Conformidade - ZB4BW413 Declaração RoHS da UEDeclaração de Conformidade - ZB4BW413 Declaraç ão RoHS da China| Complementar | |
| largura total CAD | 40 mm |
| profundidade total CAD | 53 mm |
| grupo de produto | retorno por mola de cogumelos iluminado |
| grupo principal | cabeça cogumelo |
| código de composição elétrica | M1 of <6 contatos utilizando único blocos em montagem frontal com LED incorporado |
| código de composição elétrica | M2 of <6 contatos utilizando simples e dupla blocos em montagem frontal com LED incorporado |
| código de composição elétrica | M6 of <2 contatos utilizando único blocos em montagem frontal com LED integral e transformador |
| código de composição elétrica | M10 of <2 contatos utilizando único blocos em montagem frontal com LED incorporado |
| customizable | 1 |
| Peso | 0.051 kg |
| altura total CAD | 40 mm |
| apresentação do dispositivo | basic sub-assemblies |
| resistência a lavadora de alta pressão | 7000000 Pa a 55 °C, distância : 0,1 m |
| GCR BRIDGE | ZB4BWCUST06 |
| cor de lente ou tampa/operador | branco |
| durabilidade mecânica | 10000000 ciclos |
| compatibilidade de gama | ZB4 |
| sinalização | não marcado |
| escudo de isolamento | sim |
| Meio ambiente | |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe I para IEC 60536 |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP67 |
| grau de proteção IP | IP69 |
| grau de proteção IP | IP69K |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| padrões | EN/IEC 60947-5-5 |
| padrões | UL 508 |
| padrões | EN/IEC 60947-1 |
| padrões | EN/IEC 60947-5-4 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-5-1 |
| padrões | JIS C8201-5-1 |
| padrões | JIS C8201-1 |
| certificações do produto | GL |
| certificações do produto | RINA |
| certificações do produto | UL listado |
| certificações do produto | DNV |
| certificações do produto | BV |
| certificações do produto | CSA |
| certificações do produto | LROS (Lloyds register of shipping) |
| grau de proteção IK | IK05 para EN 50102 |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| tratamento de proteção | TH |
| Principal | |
| nome abreviado do dispositivo | ZB4 |
| linha de produto | Harmony XB4 |
| diâmetro de montagem | 22 mm |
| tipo de produto ou componente | cabeça para botão de pressão luminoso |
| forma da cabeça da unidade de sinalização | redondo |
| tipo de operador | retorno por mola |
| tipo de cabeça | standard |
| material do aro | metal cromado |
| venda por quantidade indivisível | 1 |
| perfil do operador | branco cogumelo de Ø 40 mm, não marcado |
| compatibilidade do produto | LED incorporado |
