| Complementar |
| [Ui] tensão de isolamento nominal | 600 V (graus de Poluição 3) para EN/IEC 60947-1 |
| [Ie] corrente nominal de operação | 3 A a 240 V, CA-15, A600 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 6 A a 120 V, CA-15, A600 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.1 A a 600 V, CC-13, Q600 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.27 A a 250 V, CC-13, Q600 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.55 A a 125 V, CC-13, Q600 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 1.2 A a 600 V, CA-15, A600 para EN/IEC 60947-5-1 |
| durabilidade mecânica | 300000 ciclos |
| compatibilidade de gama | XALK |
| confiabilidade elétrica IEC 60947-5-4 | ? < 10exp(-6) a 5 V, 1 mA para EN/IEC 60947-5-4 |
| confiabilidade elétrica IEC 60947-5-4 | ? < 10exp(-8) a 17 V, 5 mA para EN/IEC 60947-5-4 |
| torque de aperto | 0.8-1.2 N.m para EN/IEC 60947-1 |
| forma da cabeça do parafuso | cruzado compatível com Philips Nº 1 chave de fendas |
| forma da cabeça do parafuso | cruzado compatível com pozidriv Nº 1 chave de fendas |
| forma da cabeça do parafuso | com slots compatível com plano de Ø 4 mm chave de fendas |
| forma da cabeça do parafuso | com slots compatível com plano de Ø 5,5 mm chave de fendas |
| curso de funcionamento | 1.5 mm (estado elétrico variável NF) |
| curso de funcionamento | 2.6 mm (estado elétrico variável NA) |
| curso de funcionamento | 4.3 mm (curso total) |
| material de contatos | liga de prata (Ag/Ni) |
| abertura positiva | com para EN/IEC 60947-5-1 apêndice K |
| [Ith] corrente térmica ao ar livre convencional | 10 A para EN/IEC 60947-5-1 |
| força de funcionamento | 44 N estado elétrico variável NF + NA |
| proteção contra curto-circuito | 10 A fusível tipo cartucho tipo gG para EN/IEC 60947-5-1 |
| entrada de cabo | 1 passa-cabos para entrada de cabo 0-14 mm |
| entrada de cabo | 2 passa-cabos para bucim Pg 13 e ISO M20 0-12 mm |
| resistência a lavadora de alta pressão | 7000000 Pa a 55 °C, distância : 0,1 m |
| durabilidade elétrica | 1000000 ciclos, CA-15, 2 A a 230 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| durabilidade elétrica | 1000000 ciclos, CA-15, 3 A a 120 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| durabilidade elétrica | 1000000 ciclos, CA-15, 4 A a 24 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| durabilidade elétrica | 1000000 ciclos, CC-13, 0.2 A a 110 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| durabilidade elétrica | 1000000 ciclos, CC-13, 0.5 A a 24 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| conexões - terminais | terminais de braçadeiras roscadas, <= 2 x 1,5 mm² com extremidade do cabo para EN/IEC 60947-1 |
| conexões - terminais | terminais de braçadeiras roscadas, >= 1 x 0,22 mm² sem ponta do cabo para EN/IEC 60947-1 |
| Peso | 0.194 kg |
| [Uimp] tensão suportável de impulso nominal | 6 kV para EN/IEC 60947-1 |
| Meio ambiente |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP67 |
| grau de proteção IP | IP69 |
| grau de proteção IP | IP69K |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| padrões | EN/IEC 60947-5-4 |
| padrões | CSA C22.2 No 14 |
| padrões | UL 508 |
| padrões | EN/IEC 60947-5-5 |
| padrões | EN/ISO 13850 |
| padrões | EN/IEC 60947-5-1 |
| padrões | JIS C 4520 |
| padrões | IEC 60364-5-53 |
| padrões | EN/IEC 60947-1 |
| padrões | EN/IEC 60204-1 |
| tratamento de proteção | TH |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe II para IEC 60536 |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| grau de proteção IK | IK03 para EN 50102 |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| resistência à vibração | 5 gn (f = 12-500 Hz) para IEC 60068-2-6 |
| Principal |
| linha de produto | Harmony XALK |
| destino do produto | para unidades de controle e sinalização XB5 de Ø 22 mm |
| reposição | girar para abrir |
| aplicação da estação de controle | função de desligamento de emergência |
| aplicação da estação de controle | função de parada de emergência |
| operação dos contatos | abertura lenta |
| nome abreviado do dispositivo | XALK |

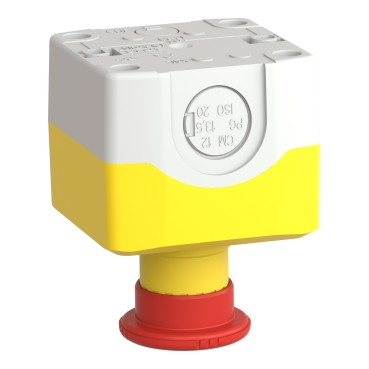

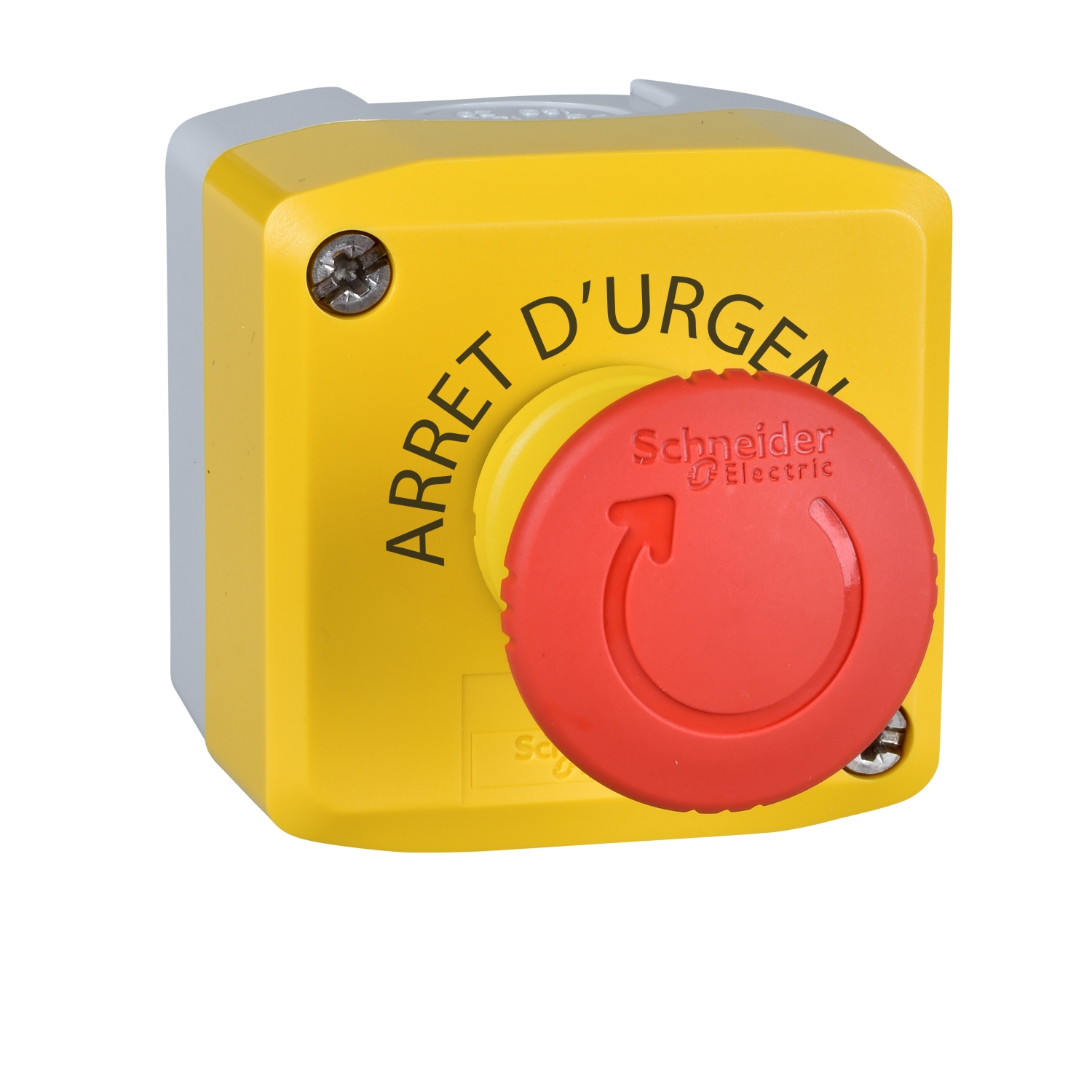

| composição da estação de controle | 1 botão de pressão de cabeça cogumelo de Ø40 mm, vermelho 1 NA + 1 NF não marcado marcação |
| tipo de produto ou componente | estação de controle completa |
| descrição dos operadores | 1 NF + 1 NA não marcado |
| material | policarbonato |
| cor de base do invólucro | cinza claro (RAL 7035) |
| cor da tampa | amarelo (RAL 1021) |
| perfil do operador | 1 botão de pressão de cabeça de cogumelo |
