BOTOEIRA XALD03
Ref: 21.17.004 Cód: XALD03 Marca: SCHNEIDER

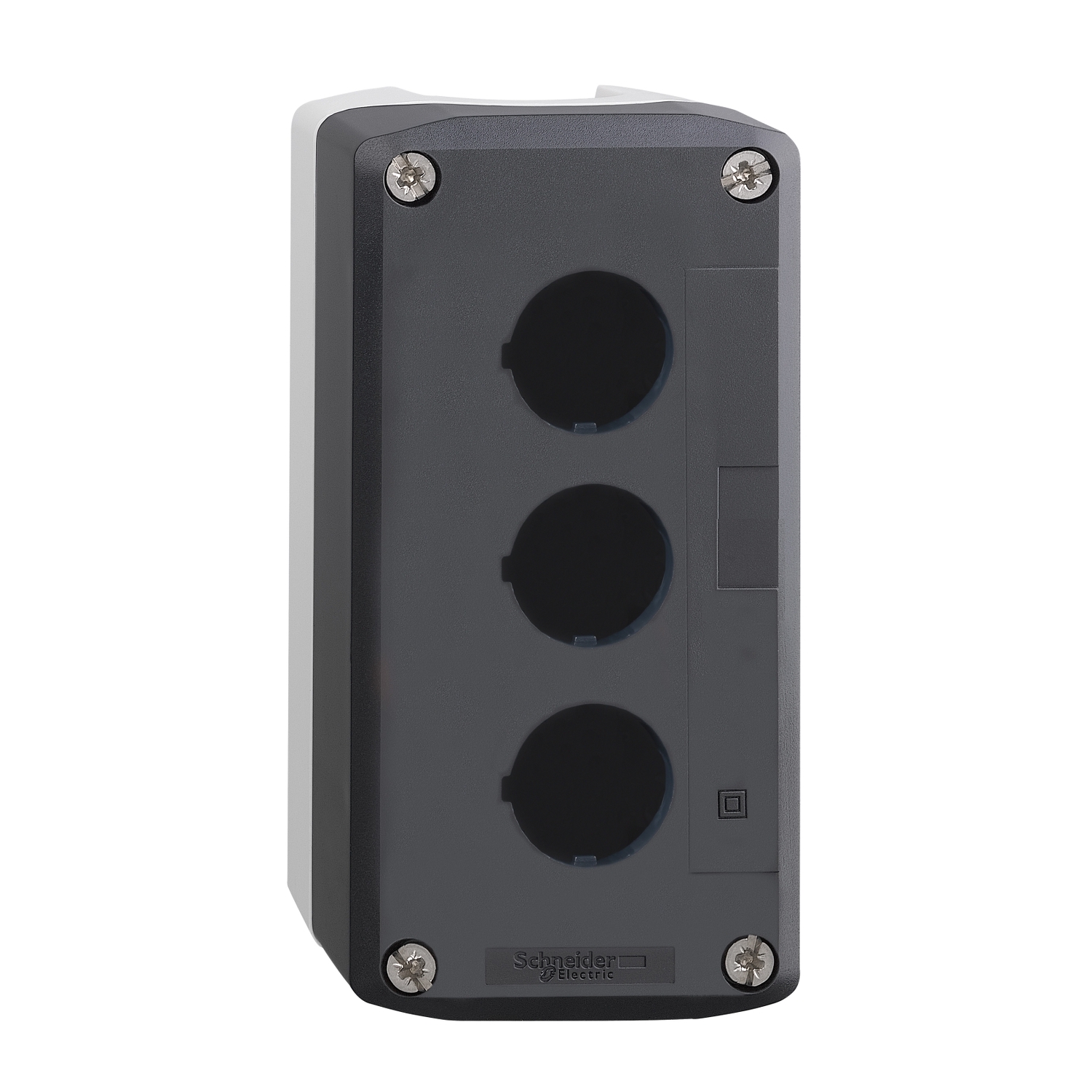

Botoeira de comando 3 furos Ø22mm, vazia, cinza, para botão modular
Esta estação de controlo vazia Harmony XALD tem 3 recortes para 3 botões
de pressão/3 funções para controlo da operação em máquinas. Esta estaç
ão de controle vazia de cinza escuro com 3 recortes permite que os fabricant
es de máquinas personalizem suas máquinas, adicionando facilmente quaisquer
unidades de funcionalidade de controle e sinalização no gabinete, de acord
o com a operação necessária. Ele é projetado para máquinas de produção
simples e em massa, têxteis, embalagem, manuseio de sistemas de elevação
pequenos, controle de portas de garagem, persianas, ventiladores de extraçã
o de fumaça. É compatível com botoeiras, interruptores e luzes piloto da l
inha Harmony XB5. É resistente a impactos, poeira, água, corrosão e vibra?
?ão graças ao seu IP69 / IP67 / IP66 / IP69K, tornando-o ideal para operaç
ão em ambientes agressivos. Ele pode ser readaptado com todos os botões de
pressão da série XB5, luzes piloto, interruptores seletores e joysticks. Su
a ampla faix
a de temperaturas de operação, de -40 °C a 70 °C, permite versatilidade n
o uso do produto.
Documentos:
Pro duct Data SheetDecl aração de Conformidade - XALD03 Declaração RoHS da UEDeclaração de Conformidad e - XALD03 Declaraçã o RoHS da China| Complementar | |
| customizable | 1 |
| resistência a lavadora de alta pressão | 7000000 Pa a 55 °C, distância : 0,1 m |
| GCR BRIDGE | XALD03CUST01 |
| sentido de montagem | para montagem pelo cliente |
| compatibilidade de gama | XALD |
| escudo de isolamento | sim |
| código de composição elétrica | SF1 |
| código de composição elétrica | MF2 |
| código de composição elétrica | PF2 |
| código de composição elétrica | PF1 |
| código de composição elétrica | MR1 |
| código de composição elétrica | MF1 |
| código de composição elétrica | SF2 |
| código de composição elétrica | SR1 |
| código de composição elétrica | SR2 |
| código de composição elétrica | PR1 |
| montagem do bloco | montagem posterior |
| montagem do bloco | montagem frontal |
| número de linhas horizontais | 1 |
| grupo principal | 3 recortes |
| número de linhas verticais | 3 |
| Peso | 0.238 kg |
| grupo de produto | padrão cinza |
| Meio ambiente | |
| padrões | EN/IEC 60947-1 |
| padrões | CSA C22.2 No 14 |
| padrões | UL 508 |
| padrões | EN/IEC 60947-5-5 |
| padrões | EN/IEC 60947-5-1 |
| padrões | EN/IEC 60947-5-4 |
| padrões | JIS C8201-5-1 |
| padrões | JIS C8201-1 |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| grau de proteção IK | IK03 para EN 50102 |
| tratamento de proteção | TH |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe II para IEC 60536 |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| Principal | |
| cor da tampa | cinza escuro (RAL 7016) |
| número de recorte | 3 recortes |
| nome abreviado do dispositivo | XALD |
| material | policarbonato |
| destino do produto | para unidades de controle e sinalização XB5 de Ø 22 mm |
| linha de produto | Harmony XALD |
| cor de base do invólucro | cinza claro (RAL 7035) |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP67 |
| grau de proteção IP | IP69 |
| grau de proteção IP | IP69K |

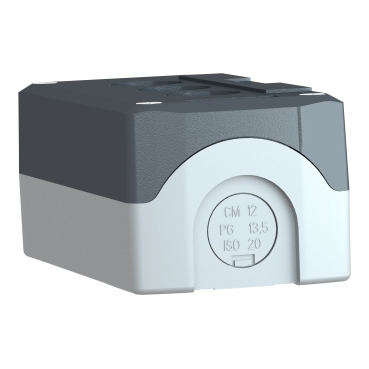

| entrada de cabo | 2 passa-cabos para entrada de cabo, capacidade de Fixação: 14-14 mm |
| entrada de cabo | 2 passa-cabos para bucim Pg 13 e ISO M20, capacidade de Fixação: 12-12 mm |
| tipo de produto ou componente | estação de controle vazia |
