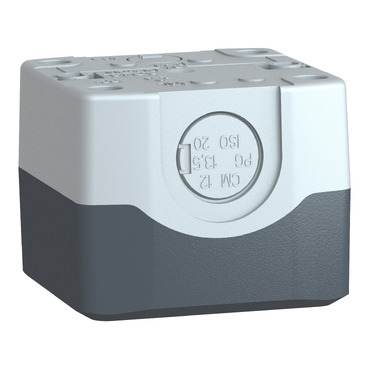

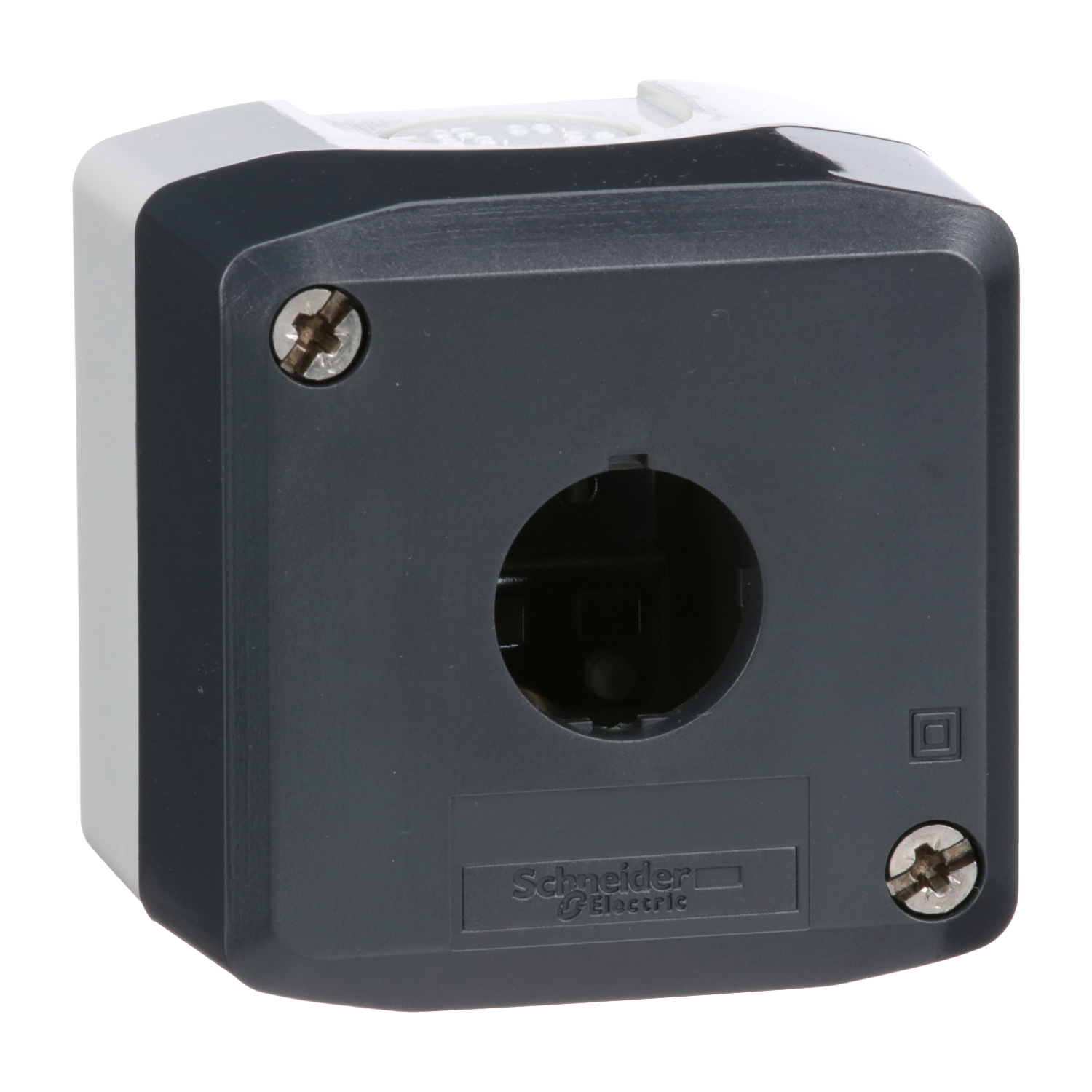

BOTOEIRA XALD01
Ref: 21.17.040 Cód: BOTOEIRA XALD01 Marca: SCHNEIDER
Botoeira de comando 1 furo Ø22mm, vazia, cinza, para botão modular
Esta estação de controle vazia Harmony XALD tem 1 recorte para 1 botão de
pressão/1 função para controle de operação em máquinas. Esta estação
de controle vazia de cinza escuro com 1 recorte permite que os fabricantes d
e máquinas personalizem suas máquinas, adicionando facilmente quaisquer uni
dades de funcionalidade de controle e sinalização no gabinete, de acordo co
m a operação necessária. Ele é projetado para máquinas de produção sim
ples e em massa, têxteis, embalagem, manuseio de sistemas de elevação pequ
enos, controle de portas de garagem, persianas, ventiladores de extração de
fumaça. É compatível com botoeiras, interruptores e luzes piloto da linha
Harmony XB5. É resistente a impactos, poeira, água, corrosão e vibração
graças ao seu IP69 / IP67 / IP66 / IP69K, tornando-o ideal para operação
em ambientes agressivos. Ele pode ser readaptado com todos os botões de pres
são da série XB5, luzes piloto, interruptores seletores e joysticks. Sua am
pla faixa de
temperaturas de operação, de -40 °C a 70 °C, permite versatilidade no uso
do produto.
Documentos:
Product Data SheetDeclaração de Conformidade - XALD01 Declaração RoHS da ChinaDeclaração de Conformidade - XALD01 Declaração RoHS da UEDeclaração de Conformidade - XALD01 Declaração RoHS da ChinaDeclaração de Conformidade - XALD01 Declaração RoHS da UEDeclaração de Conformidade - XALD01 Declaração RoHS da ChinaDeclaração de Conformidade - XALD01 Declaração RoHS da UEDeclaração de Conformidade - XALD01 Declaração RoHS da ChinaDeclaração de Conformidade - X ALD01 Declaração RoHS da UE| Complementar | |
| montagem do bloco | montagem posterior |
| montagem do bloco | montagem frontal |
| número de linhas horizontais | 1 |
| grupo principal | 1 recorte |
| número de linhas verticais | 1 |
| Peso | 0.136 kg |
| resistência a lavadora de alta pressão | 7000000 Pa a 55 °C, distância : 0,1 m |
| GCR BRIDGE | XALD01CUST01 |
| sentido de montagem | para montagem pelo cliente |
| compatibilidade de gama | XALD |
| escudo de isolamento | sim |
| código de composição elétrica | MR1 |
| código de composição elétrica | SF1 |
| código de composição elétrica | SF2 |
| código de composição elétrica | SR2 |
| código de composição elétrica | PR1 |
| código de composição elétrica | MF1 |
| código de composição elétrica | MF2 |
| código de composição elétrica | PF1 |
| código de composição elétrica | PF2 |
| código de composição elétrica | SR1 |
| customizable | 1 |
| grupo de produto | padrão cinza |
| Meio ambiente | |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe II para IEC 60536 |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| tratamento de proteção | TH |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| padrões | EN/IEC 60947-5-5 |
| padrões | EN/IEC 60947-5-4 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-5-1 |
| padrões | JIS C8201-5-1 |
| padrões | EN/IEC 60947-1 |
| padrões | UL 508 |
| padrões | JIS C8201-1 |
| grau de proteção IK | IK03 para EN 50102 |
| Principal | |
| destino do produto | para unidades de controle e sinalização XB5 de Ø 22 mm |
| linha de produto | Harmony XALD |
| cor de base do invólucro | cinza claro (RAL 7035) |
| entrada de cabo | 1 passa-cabos para entrada de cabo, capacidade de Fixação: 14-14 mm |
| entrada de cabo | 2 passa-cabos para bucim Pg 13 e ISO M20, capacidade de Fixação: 12-12 mm |
| tipo de produto ou componente | estação de controle vazia |
| nome abreviado do dispositivo | XALD |
| cor da tampa | cinza escuro (RAL 7016) |
| número de recorte | 1 recorte |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP67 |
| grau de proteção IP | IP69 |
| grau de proteção IP | IP69K |
| material | policarbonato |
