| Complementar |
| potência de funcionamento nominal em W | 40 W CC-13 of 1000000 ciclos, Taxa de Funcionamento: 60 cic/mn a 120 V, Fator de carga = 0.5 (indutivo carga) para IEC 60947-5-1, apêndice C |
| potência de funcionamento nominal em W | 48 W CC-13 of 1000000 ciclos, Taxa de Funcionamento: 60 cic/mn a 48 V, Fator de carga = 0.5 (indutivo carga) para IEC 60947-5-1, apêndice C |
| potência de funcionamento nominal em W | 65 W CC-13 of 1000000 ciclos, Taxa de Funcionamento: 60 cic/mn a 24 V, Fator de carga = 0.5 (indutivo carga) para IEC 60947-5-1, apêndice C |
| compatibilidade do produto | ZB2BE102 para parada de emergência |
| compatibilidade do produto | ZB2BE102 + ZB2BE101 para cada direção |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60947-1 |
| grau de proteção IP | IP65 para IEC 60529 |
| tipo de estação de controle | isolamento duplo |
| tipo de invólucro | completo pronto para uso |
| resistência à vibração | 15 gn (f = 10-500 Hz) para IEC 60068-2-6 |
| Peso | 0.935 kg |
| tratamento de proteção | TH |
| certificações do produto | GOST |
| certificações do produto | CCC |
| aplicação da estação de controle | controle de motor de elevação de velocidade única |
| grau de proteção IK | IK08 para EN 50102 |
| identificador de terminal | (13-14)NA |
| identificador de terminal | (11-12)NF |
| conexões - terminais | terminais de braçadeiras roscadas, 1 x 0,5...1 x 2,5 mm² sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras roscadas, 1 x 0,5...2 x 1,5 mm² com extremidade do cabo |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| descrição de terminais ISO nº 2 | (11-12)NF |
| descrição de terminais ISO nº 1 | (13-14)NA |
| descrição de terminais ISO nº 1 | (11-12)NF |
| [Ui] tensão de isolamento nominal | 600 V (graus de Poluição 3) |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| composição da estação de controle | 6 botões de pressão + 1 parada de emergência |
| categoria de sobretensão | classe II para IEC 61140 |
| padrões | UL 508 |
| padrões | EN/IEC 60947-5-1 |
| padrões | EN/IEC 60204-32 |
| padrões | CSA C22.2 No 14 |
| operação dos contatos | abertura lenta |
| maximum resistance across terminals | 25 MOhm |
| Intertravamento Mecânico | com interbloqueio mecânico entre pares |
| cor da estação de controle | amarelo |
| durabilidade mecânica | 1000000 ciclos |
| força de funcionamento | 13-13 N botão de pressão |
| força de funcionamento | 8-8 N parada de emergência |
| proteção contra curto-circuito | 10 A proteção por fusível por cartucho fusível tipo gG |
| entrada de cabo | manga de borracha com entrada em degrau 8-26 mm |
| tipo de botão de controle | primeiro botão de pressão 1 NF + 1 NA elevar, lento |
| tipo de botão de controle | segundo botão de pressão 1 NF + 1 NA mais baixo, lento |
| tipo de botão de controle | botão de pressão de parada de Ø 40 mm 1 NF bloqueio |
| tipo de botão de controle | quarto botão de pressão 1 NF + 1 NA esquerda, lento |
| tipo de botão de controle | terceiro botão de pressão 1 NF + 1 NA direito, lento |
| tipo de botão de controle | quinto botão de pressão 1 NF + 1 NA para a frente lento |
| tipo de botão de controle | sexto botão de pressão 1 NF + 1 NA inverter, lento |
| tipo de circuito elétrico | circuito de controle |
| [Ithe] corrente térmica convencional em isolamento | 10:00 AM |
| resistência ao choque | 100 gn para IEC 60068-2-27 |
| material do invólucro | polipropileno |
| designação de código de contato | A600 CA-15, Ue = 240 V, Ie = 3 A para IEC 60947-5-1, apêndice A |
| designação de código de contato | A600 CA-15, Ue = 600 V, Ie = 1.2 A para IEC 60947-5-1, apêndice A |
| designação de código de contato | Q600 CC-13, Ue = 250 V, Ie = 0.27 A para IEC 60947-5-1, apêndice A |
| designação de código de contato | Q600 CC-13, Ue = 600 V, Ie = 0.1 A para IEC 60947-5-1, apêndice A |
| Principal |

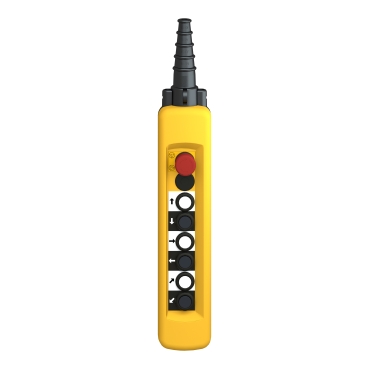

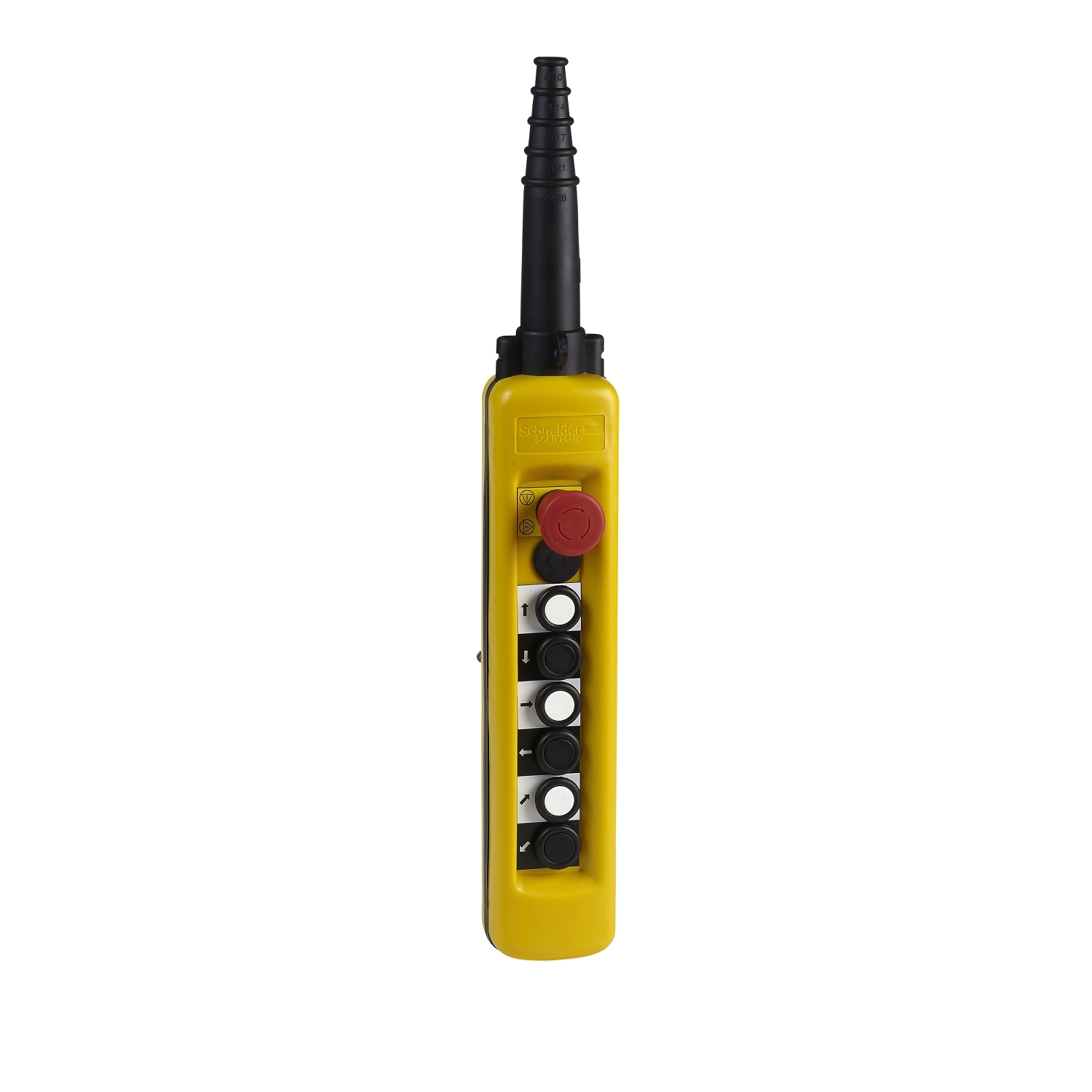

| tipo de produto ou componente | estação de controle pendente |
| linha de produto | Harmony XAC |
| nome abreviado do dispositivo | XACA |
