BOTOEIRA XACA4813
Ref: 21.18.015 Cód: XACA4813 Marca: SCHNEIDER
BOTOEIRA PENDENTE PLASTICA 4 BOTOES EMERGENCIA

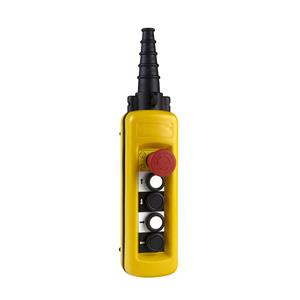

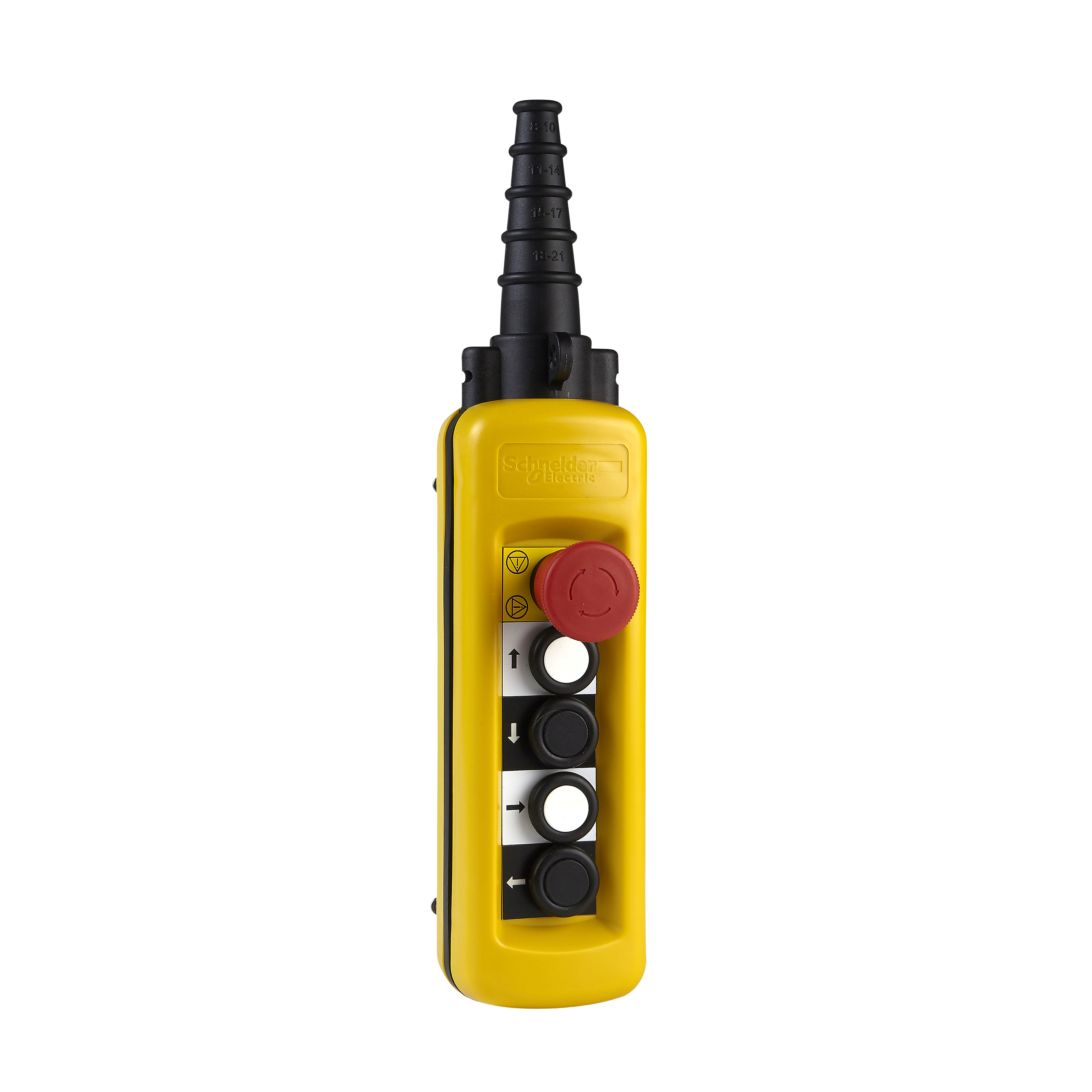

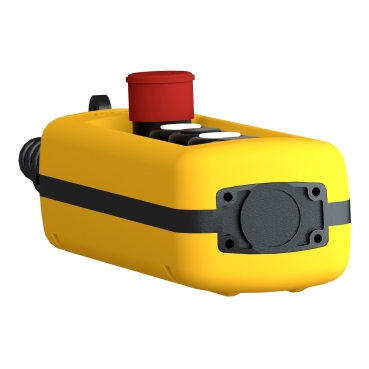

A XACA4813 é uma botoeira pendente de plástico da linha Harmony XAC. Esta
estação suspensa amarela para motor de elevação possui velocidade única.
Esta estação pendente para motor de talha foi projetada para aplicações
de circuito de controle de serviço padrão ou médio em suas máquinas. Poss
ui 4 botões e 1 parada de emergência com marcações “subir”, “baixar
”, “esquerda”, “direita”, com contato normalmente aberto e normalme
nte fechado. É resistente a impactos, à poeira, à água e à vibração gr
aças ao seu IP65, tornando-o ideal para operação em ambientes agressivos.
Sua ampla faixa de temperaturas de operação de -25°C a 70°C permite versa
tilidade no uso do produto.
Documentos:
Product Data SheetDeclaração de Conformidade - XACA4813 Declaração RoHS da Chin aDeclaração de Conformidade - XACA4813 Declaração REAChDeclaração de Conformidade - XACA4813 Declar ação RoHS da UE< a href="https://download.se.com/files?p_File_Name=XACA4813_REACH_DECLARATION _BR_pt-BR.pdf&p_Doc_Ref=XACA4813_REACH_DECLARATION&p_enDocType=Declaration+of +Conformity+%28Sustainability%29" target="_blank" class="footer__level--t wo--link fs-6 fw-normal text-decoration-none d-flex mb-2">Declaração de Co nformidade - XACA4813 Declaração REAChDeclaração de Conformidade - XACA4813 Declaração RoHS da UEDe claração de Conformi dade - XACA4813 Declaração REAChDeclaração de Conformidade - XACA4813 Declaração RoHS da UEDeclara? ?ão de Conformidade - XACA4813 Declaração REAChDeclaração de Conformidade - XACA4813 Declaração RoHS da UE| Complementar | |
| potência de funcionamento nominal em W | 40 W CC-13 of 1000000 ciclos, Taxa de Funcionamento: 60 cic/mn a 120 V, Fator de carga = 0.5 (indutivo carga) para IEC 60947-5-1, apêndice C |
| potência de funcionamento nominal em W | 48 W CC-13 of 1000000 ciclos, Taxa de Funcionamento: 60 cic/mn a 48 V, Fator de carga = 0.5 (indutivo carga) para IEC 60947-5-1, apêndice C |
| potência de funcionamento nominal em W | 65 W CC-13 of 1000000 ciclos, Taxa de Funcionamento: 60 cic/mn a 24 V, Fator de carga = 0.5 (indutivo carga) para IEC 60947-5-1, apêndice C |
| compatibilidade do produto | ZB2BE102 para parada de emergência |
| compatibilidade do produto | ZB2BE102 + ZB2BE101 para cada direção |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60947-1 |
| grau de proteção IP | IP65 para IEC 60529 |
| tipo de estação de controle | isolamento duplo |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| composição da estação de controle | 4 botões de pressão + 1 parada de emergência |
| categoria de sobretensão | classe II para IEC 61140 |
| padrões | EN/IEC 60947-5-1 |
| padrões | CSA C22.2 No 14 |
| padrões | UL 508 |
| padrões | EN/IEC 60204-32 |
| operação dos contatos | abertura lenta |
| maximum resistance across terminals | 25 MOhm |
| Intertravamento Mecânico | com interbloqueio mecânico entre pares |
| cor da estação de controle | amarelo |
| durabilidade mecânica | 1000000 ciclos |
| força de funcionamento | 13-13 N botão de pressão |
| força de funcionamento | 8-8 N parada de emergência |
| proteção contra curto-circuito | 10 A proteção por fusível por cartucho fusível tipo gG |
| entrada de cabo | manga de borracha com entrada em degrau 8-26 mm |
| tipo de botão de controle | primeiro botão de pressão 1 NF + 1 NA elevar, lento |
| tipo de botão de controle | segundo botão de pressão 1 NF + 1 NA mais baixo, lento |
| tipo de botão de controle | botão de pressão de parada de Ø 40 mm 1 NF bloqueio |
| tipo de botão de controle | quarto botão de pressão 1 NF + 1 NA esquerda, lento |
| tipo de botão de controle | terceiro botão de pressão 1 NF + 1 NA direito, lento |
| tipo de circuito elétrico | circuito de controle |
| [Ithe] corrente térmica convencional em isolamento | 10:00 AM |
| resistência ao choque | 100 gn para IEC 60068-2-27 |
| material do invólucro | polipropileno |
| designação de código de contato | A600 CA-15, Ue = 240 V, Ie = 3 A para IEC 60947-5-1, apêndice A |
| designação de código de contato | A600 CA-15, Ue = 600 V, Ie = 1.2 A para IEC 60947-5-1, apêndice A |
| designação de código de contato | Q600 CC-13, Ue = 250 V, Ie = 0.27 A para IEC 60947-5-1, apêndice A |
| designação de código de contato | Q600 CC-13, Ue = 600 V, Ie = 0.1 A para IEC 60947-5-1, apêndice A |
| certificações do produto | GOST |
| certificações do produto | CCC |
| aplicação da estação de controle | controle de motor de elevação de velocidade única |
| grau de proteção IK | IK08 para EN 50102 |
| identificador de terminal | (11-12)NF |
| identificador de terminal | (13-14)NA |
| conexões - terminais | terminais de braçadeiras roscadas, 1 x 0,5...1 x 2,5 mm² sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras roscadas, 1 x 0,5...2 x 1,5 mm² com extremidade do cabo |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| descrição de terminais ISO nº 2 | (11-12)NF |
| descrição de terminais ISO nº 1 | (11-12)NF |
| descrição de terminais ISO nº 1 | (13-14)NA |
| [Ui] tensão de isolamento nominal | 600 V (graus de Poluição 3) |
| tipo de invólucro | completo pronto para uso |
| resistência à vibração | 15 gn (f = 10-500 Hz) para IEC 60068-2-6 |
| Peso | 0.815 kg |
| tratamento de proteção | TH |
| Principal | |
| nome abreviado do dispositivo | XACA |
| linha de produto | Harmony XAC |
| tipo de produto ou componente | estação de controle pendente |
