BOTAO XB7ES542P
Ref: 21.16.705 Cód: XB7ES542P Marca: Schneider Electric

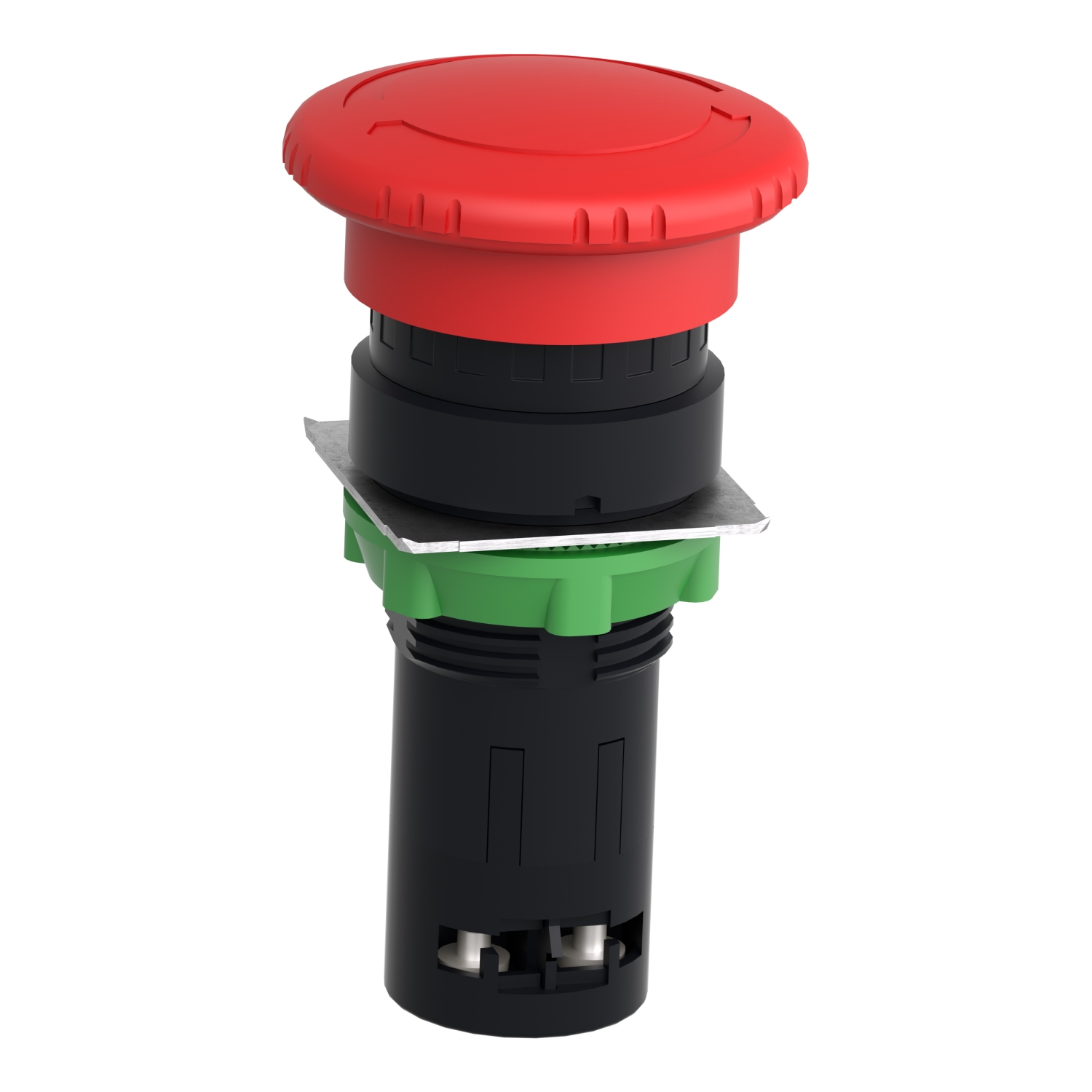

Botão monobloco Ø22mm plástico, emergência, cogumelo Ø40, vermelho, NF
O XB7ES542P é um botão plástico de emergência monobloco, com cabeçote cogumelo de Ø40mm, vermelho da linha Harmony XB7, opera com mecanismo de girar para destravar e possui um contato Normalmente Fechado. Ele oferece uma interface ergonômica para controlar suas máquinas e pode ser facilmente instalado em painéis com furação padrão de 22mm de diâmetro. É resistente a impactos, poeira, água e vibração graças ao seu IP65, tornando-o ideal para todas as aplicações, em especial as que exigem resistência a agentes químicos e isolamento elétrico duplo. Graças à sua simplicidade de instalação, flexibilidade e robustez, atende aos requisitos da maioria das aplicações industriais, dentre elas podemos citar: Indústria de alimentos e bebidas, Indústrias químicas, Painéis de distribuição de energia.
Documentos:
Product Data SheetDeclaração de Conformidade - XB7ES542P Declaração RoHS da UEDeclaração de Conformidade - XB7ES542P Declaração RoHS da ChinaDeclaração de Conformidade - XB7ES542P Declaração REAChDeclaração de Conformidade Ambiental - XB7ES542P Declaração REACh| Complementar | |
| utilização dos contatos | padrão |
| descrição de terminais ISO nº 1 | (11-12)NF |
| proteção contra curto-circuito | 4 A fusível tipo cartucho tipo gG para EN/IEC 60947-5-1 |
| centro de fixação | >= 30 x 40 mm (painel de suporte metal - Densidade: 1-6 mm |
| centro de fixação | >= 30 x 40 mm (painel de suporte plástico - Densidade: 2-6 mm |
| abertura positiva | com para EN/IEC 60947-5-1 apêndice K |
| modo de fixação | porca de fixação sob a cabeça: 2-2.4 N.m |
| cor de lente ou tampa/operador | vermelho |
| Peso | 0.032 kg |
| [Uimp] tensão suportável de impulso nominal | 4 kV para EN/IEC 60947-1 |
| altura total CAD | 40 mm |
| durabilidade elétrica | 1000000 ciclos, CC-13, 0.3 A a 24 V, Taxa de Funcionamento: 216000 cic/mn, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| durabilidade elétrica | 1000000 ciclos, CA-15, 0.03 A a 230 V, Taxa de Funcionamento: 216000 cic/mn, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| durabilidade elétrica | 1000000 ciclos, CA-15, 0.09 A a 240 V, Taxa de Funcionamento: 108000 cic/mn, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| [Ie] corrente nominal de operação | 0.1 A a 250 V, CC-13, R300 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.22 A a 125 V, CC-13, R300 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.3 A a 240 V, CA-14, D300 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.6 A a 120 V, CA-14, D300 para EN/IEC 60947-5-1 |
| operação dos contatos | abertura lenta |
| [Ui] tensão de isolamento nominal | 250 V (graus de Poluição 3) para EN/IEC 60947-1 |
| durabilidade mecânica | 10000 ciclos |
| compatibilidade de gama | XB7 |
| confiabilidade elétrica IEC 60947-5-4 | ? < 10exp(-6) a 17 V e 5 mA para IEC 60947-5-4 |
| torque de aperto | 0.8-1.2 N.m para EN 60947-1 |
| largura total CAD | 40 mm |
| profundidade total CAD | 72 mm |
| forma da cabeça do parafuso | cruzado compatível com JIS Nº 1 chave de fendas |
| forma da cabeça do parafuso | cruzado compatível com Philips Nº 1 chave de fendas |
| forma da cabeça do parafuso | cruzado compatível com pozidriv Nº 1 chave de fendas |
| forma da cabeça do parafuso | com slots compatível com plano de Ø 4 mm chave de fendas |
| forma da cabeça do parafuso | com slots compatível com plano de Ø 5,5 mm chave de fendas |
| montagem do dispositivo | orifício de fixação - Diâmetro: 22.5 mm 22.3 +0.4/0 para EN/IEC 60947-1 |
| Meio ambiente | |
| tratamento de proteção | TH |
| classe de proteção contra choques elétricos | classe II para IEC 60536 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| grau de proteção NEMA | NEMA 12 para UL 50 |
| grau de proteção IP | IP20 para IEC 60529 (face posterior) |
| grau de proteção IP | IP54 para IEC 60529 (face frontal) |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| resistência ao choque | 10 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| padrões | EN/IEC 60947-5-1 |
| padrões | UL 508 |
| padrões | EN/IEC 60947-1 |
| padrões | CSA C22.2 No 14 |
| padrões | IEC 60364-5-53 |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| certificações do produto | CCC |
| Principal | |
| reposição | girar para abrir |
| linha de produto | Harmony XB7 |
| diâmetro de montagem | 22 mm |
| tipo de operador | bloqueio mecânico |
| tipo de produto ou componente | botão de pressão monolítico de desligamento de emergência |
| forma da cabeça da unidade de sinalização | redondo |
| apresentação do dispositivo | monolithic product |
| nome abreviado do dispositivo | XB7 |
| perfil do operador | vermelho cogumelo de Ø 40 mm, não marcado |
| conexões - terminais | terminais de braçadeiras roscadas, <= 2 x 1,5 mm² com extremidade do cabo para EN/IEC 60947-1 |
| conexões - terminais | terminais de braçadeiras roscadas, 1 x 0,34..0,2 x 2,5 mm² sem ponta do cabo para EN/IEC 60947-1 |
| tipo e composição dos contatos | 1 NF |
| venda por quantidade indivisível | 10 |
