BOTAO XB6AS8349B
Ref: 21.21.750 Cód: XB6AS8349B Marca: SCHNEIDER

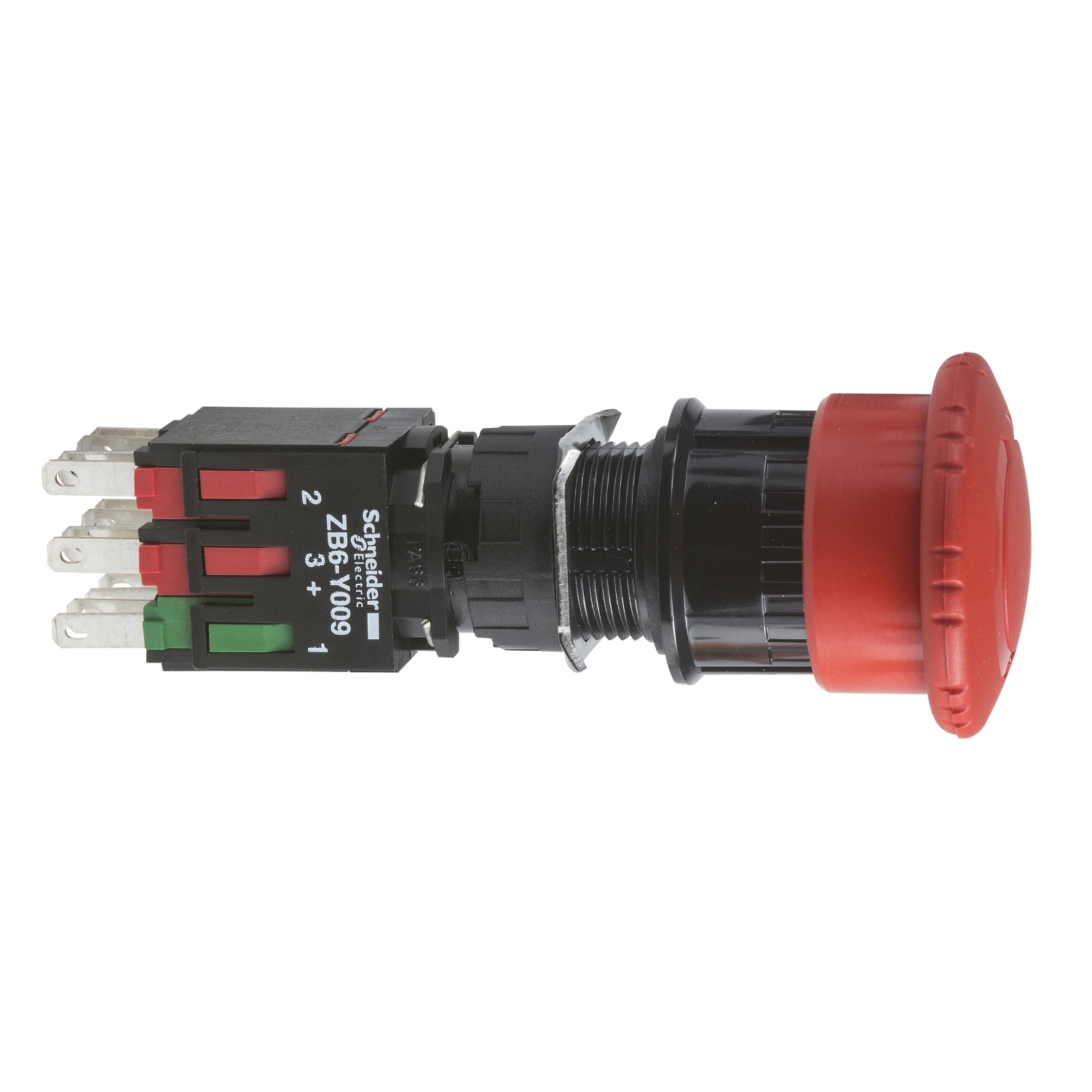

Botão de emergência Ø16mm plástico, girar para destravar, cogumelo Ø30mm, vermelho, 1NA+2NF
O XB6AS8349B é um botão plástico de emergência da linha Harmony XB6 que
opera com mecanismo de girar para destravar e possui um contato Normalmente A
berto e dois Normalmente Fechado. Ele oferece uma interface ergonômica para
controlar suas máquinas e pode ser facilmente instalada em painéis com fura
ção padrão de 16mm de diâmetro. É resistente a impactos, poeira, água e
vibração, tornando-a ideal para operação em ambientes agressivos. Graça
s à sua simplicidade de instalação, flexibilidade e robustez, atende aos r
equisitos da maioria das aplicações industriais, dentre elas podemos citar:
Indústria de alimentos e bebidas, Indústrias químicas, Painéis de distri
buição de energia.
Documentos:
Product Data SheetD eclaração de Conformidade - XB6AS8349B Declaração RoHS da UEDeclaração de Confor midade - XB6AS8349B Declaração REAChDeclaração de Conformidade - XB6AS83 49B Declaração RoHS da ChinaDeclaração de Conformidade - XB6AS8349B Declaração RoHS da China Declaraçã o de Conformidade Ambiental - XB6AS8349B Declaração RoHS da UEDeclaração de Conformidade Ambie ntal - XB6AS8349B Declaração RoHS da China| Complementar | |
| durabilidade elétrica | 1000000 ciclos, CA-15 a 230 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| durabilidade elétrica | 1000000 ciclos, CC-13 a 230 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| utilização dos contatos | padrão |
| descrição de terminais ISO nº 1 | (31-32)NA |
| descrição de terminais ISO nº 1 | (13-14)NA |
| descrição de terminais ISO nº 1 | (21-22)NA |
| [Ui] tensão de isolamento nominal | 250 V (graus de Poluição 3) para EN/IEC 60947-1 |
| força de funcionamento | 3.5 N estado elétrico variável NA |
| força de funcionamento | 4.5 N estado elétrico variável NF |
| proteção contra curto-circuito | 6 A fusível tipo cartucho tipo gG |
| altura | 30 mm |
| curso de funcionamento | 1 mm (estado elétrico variável NF) |
| curso de funcionamento | 2 mm (estado elétrico variável NA) |
| curso de funcionamento | 3.5 mm (curso total) |
| material de contatos | liga de prata (Ag/Ni) |
| durabilidade mecânica | 100000 ciclos |
| abertura positiva | com para EN/IEC 60947-5-1 apêndice K |
| compatibilidade de gama | XB6 |
| [Ie] corrente nominal de operação | 3 A a 120 V, CA-15, B300 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 1.5 A a 240 V, CA-15, B300 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.1 A a 250 V, CC-13, R300 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.22 A a 125 V, CC-13, R300 para EN/IEC 60947-5-1 |
| posição de operação | qualquer posição |
| confiabilidade elétrica IEC 60947-5-4 | ? < 10exp(-8) a 5 V, 1 mA com nível de confiança de 90% para IEC 60947-5-4 |
| largura | 30 mm |
| profundidade | 77 mm |
| Peso | 0.041 kg |
| [Uimp] tensão suportável de impulso nominal | 4 kV para EN/IEC 60947-1 |
| tipo de bloqueio | Ronis 200 |
| Meio ambiente | |
| grau de proteção IP | IP65 para IEC 60529 |
| tratamento de proteção | TC |
| resistência à vibração | +/- 3 mm (f = 2-500 Hz) para IEC 60068-2-6 |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| classe de proteção contra choques elétricos | classe II para IEC 61140 |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| grau de proteção NEMA | NEMA 13 para UL 50 |
| grau de proteção NEMA | NEMA 4 para UL 50 |
| grau de proteção NEMA | NEMA 4X para UL 50 |
| grau de proteção NEMA | NEMA 13 para CSA C22.2 n.º 94 |
| grau de proteção NEMA | NEMA 4X para CSA C22.2 n.º 94 |
| grau de proteção NEMA | NEMA 4 para CSA C22.2 n.º 94 |
| padrões | UL 508 |
| padrões | JIS C 852 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-5-1 |
| padrões | EN/IEC 60204-1 |
| padrões | EN/ISO 13850 |
| padrões | EN/IEC 60947-5-5 |
| padrões | JIS C8201-5-1 |
| padrões | EN/IEC 60947-1 |
| padrões | JIS C8201-1 |
| certificações do produto | CSA |
| certificações do produto | CCC |
| certificações do produto | GOST |
| certificações do produto | UL |
| Principal | |
| material do aro | plástico |
| linha de produto | Harmony XB6 |
| conexões - terminais | conectores Faston, Tamanho da Conexão: 2,8 x 0,5 mm |
| tipo e composição dos contatos | 1 NA + 2 NF |
| reposição | girar para abrir |
| venda por quantidade indivisível | 1 |
| diâmetro de montagem | 16 mm |
| tipo de operador | ação de disparo e bloqueio mecânico |
| tipo de produto ou componente | botão de pressão de parada de emergência completo |
| forma da cabeça da unidade de sinalização | redondo |
| operação dos contatos | abertura lenta |
| perfil do operador | vermelho cogumelo de Ø 30 mm, não marcado |
| nome abreviado do dispositivo | XB6 |
