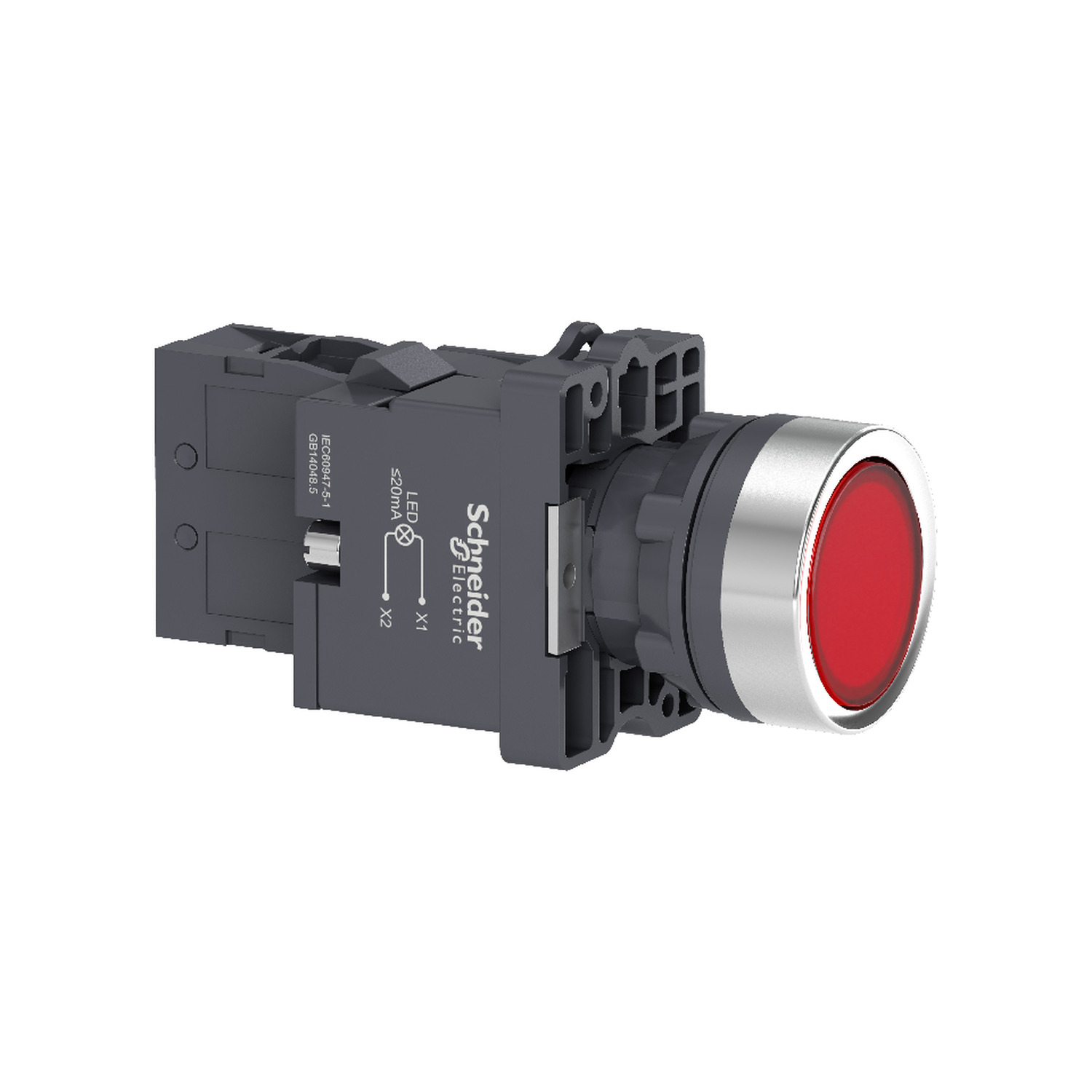

BOTAO XA2EW34M1

Ref: 21.14.097 Cód: XA2EW34M1 Marca: SCHNEIDER

Botão luminoso Ø22mm plástico, ret. mola, vermelho, NA, 220VCA

Descrição
Caracteristicas Técnicas

O XA2EW34M1 é um botão luminoso que faz parte da linha Easy Harmony XA2, u ma oferta de botões, interruptores e sinalizadores plásticos de Ø 22mm. É um botão modular vermelho embutido e iluminado. Este botão funciona com um mecanismo de retorno/impulso por mola. Ele é iluminado com LED integrado fo rnecendo uma interface ergonômica e visual para controlar máquinas. Possui 1 contato NA com operação de interrupção lenta. Este botão tem uma class ificação de 220VCA. Este é um botão de plástico com uma moldura com desi gn de anel de aparência metálica. É um produto com classificação IP65 e vem com certificação CE, CCC e EAC em conformidade com os padrões GB 14048 .1, IEC 60947-1, GB 14048.5 e IEC 60947-5-1. Ele é facilmente instalado em f uro padrão de 22 mm de diâmetro e conectado a circuitos de controle com con exões de braçadeira de parafuso. É claramente distinguível visualmente à distância devido à sua cabeça iluminada e cor clara. É resistente a impa ctos, à poe ira, à água e à vibração, tornando-o adequado para operação em ambient es agressivos.

Documentos:

Complementar
tensão nominal de fornecimento [Us]	220 V CA 50/60 Hz
proteção contra curto-circuito	10 A fusível gL para IEC 60269-1
modo de fixação	Porca de fixação torque recomendado: 2.2 N.m (Us +/- 10 %)
centro de fixação	>= 30 x 40 mm (painel - Densidade: 1-5 mm
fonte de luz	LED
tipo de operador	retorno por mola
conexões - terminais	terminais de braçadeiras roscadas, capacidade de Fixação: 2 x 1,5 mm²
conexões - terminais	terminais de braçadeiras roscadas, capacidade de Fixação: 1 x 2,5 mm²
conexões - terminais	terminais Faston, Tamanho da Conexão: 6,3 mm
conexões - terminais	terminais de braçadeiras roscadas, capacidade de Fixação: 1 x 0,5 mm²
[Ith] corrente térmica ao ar livre convencional	10:00 AM
altura	42 mm
forma da cabeça da unidade de sinalização	redondo
Peso	0.064 kg
[Uimp] tensão suportável de impulso nominal	6 kV para IEC 60947-1
consumo de corrente	< 20 mA
durabilidade elétrica	500000 ciclos, CC-13, 0.2 A a 110 V, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-4
durabilidade elétrica	500000 ciclos, CC-13, 3 A a 230 V, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-4

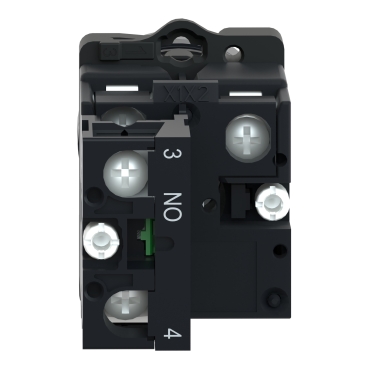

tipo e composição dos contatos	1 NA
vida útil	10000 H
venda por quantidade indivisível	1
[Ui] tensão de isolamento nominal	600 V para IEC 60947-4-1
tipo de sinalização	fixo
[Ie] corrente nominal de operação	0.27 A a 250 V, CC-13, Q600
[Ie] corrente nominal de operação	3 A a 240 V, CA-15, A600
operação dos contatos	abertura lenta
perfil do operador	vermelho embutido
limites de tensão de alimentação	176-242 V CA
durabilidade mecânica	1500000 ciclos
compatibilidade de gama	XA2E
posição de operação	qualquer posição
largura	30 mm
profundidade	79.5 mm
torque de aperto	0.8-0.8 N.m
tratamento de proteção	TC
base da lâmpada	BA 9s
Meio ambiente
temperatura ambiente do ar para armazenamento	-40-70 °C
categoria de sobretensão	classe I para IEC 536
grau de proteção IP	IP65
resistência à vibração	10 gn (f = 40-500 Hz) para IEC 60068-2-6
temperatura ambiente do ar para funcionamento	-25-55 °C
resistência ao choque	70 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27
padrões	GB 14.048,1
padrões	IEC 60947-1
padrões	IEC 60947-5-1
padrões	GB 14048.5
grau de proteção IK	IK03 para IEC 60529
certificações do produto	CCC
certificações do produto	CE
Principal
diâmetro de montagem	22 mm
tipo de produto ou componente	botão de pressão luminoso completo
linha de produto	Harmony Fácil XA2
material do aro	plástico
nome abreviado do dispositivo	XA2
