BOTAO XA2EW31M1
Ref: 21.14.095 Cód: XA2EW31M1 Marca: SCHNEIDER

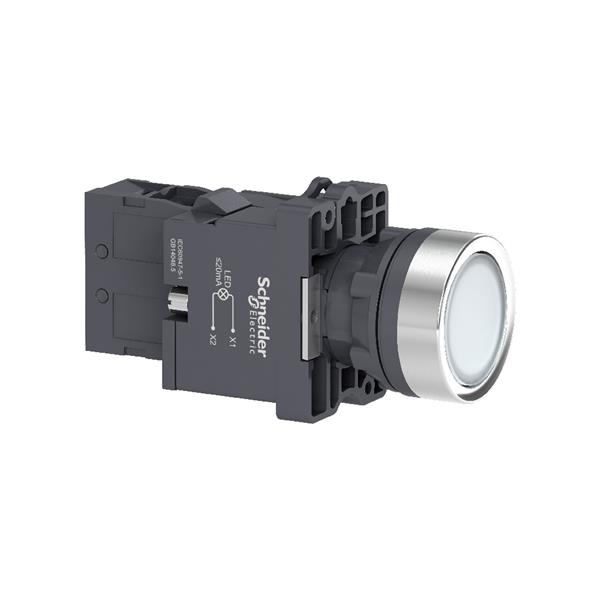

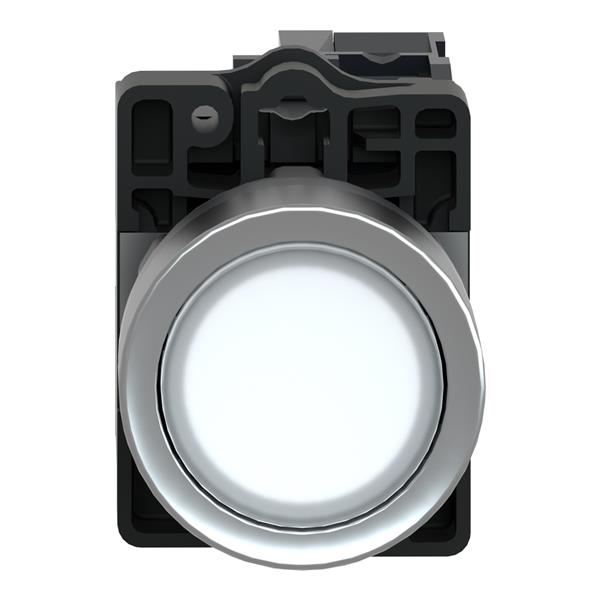

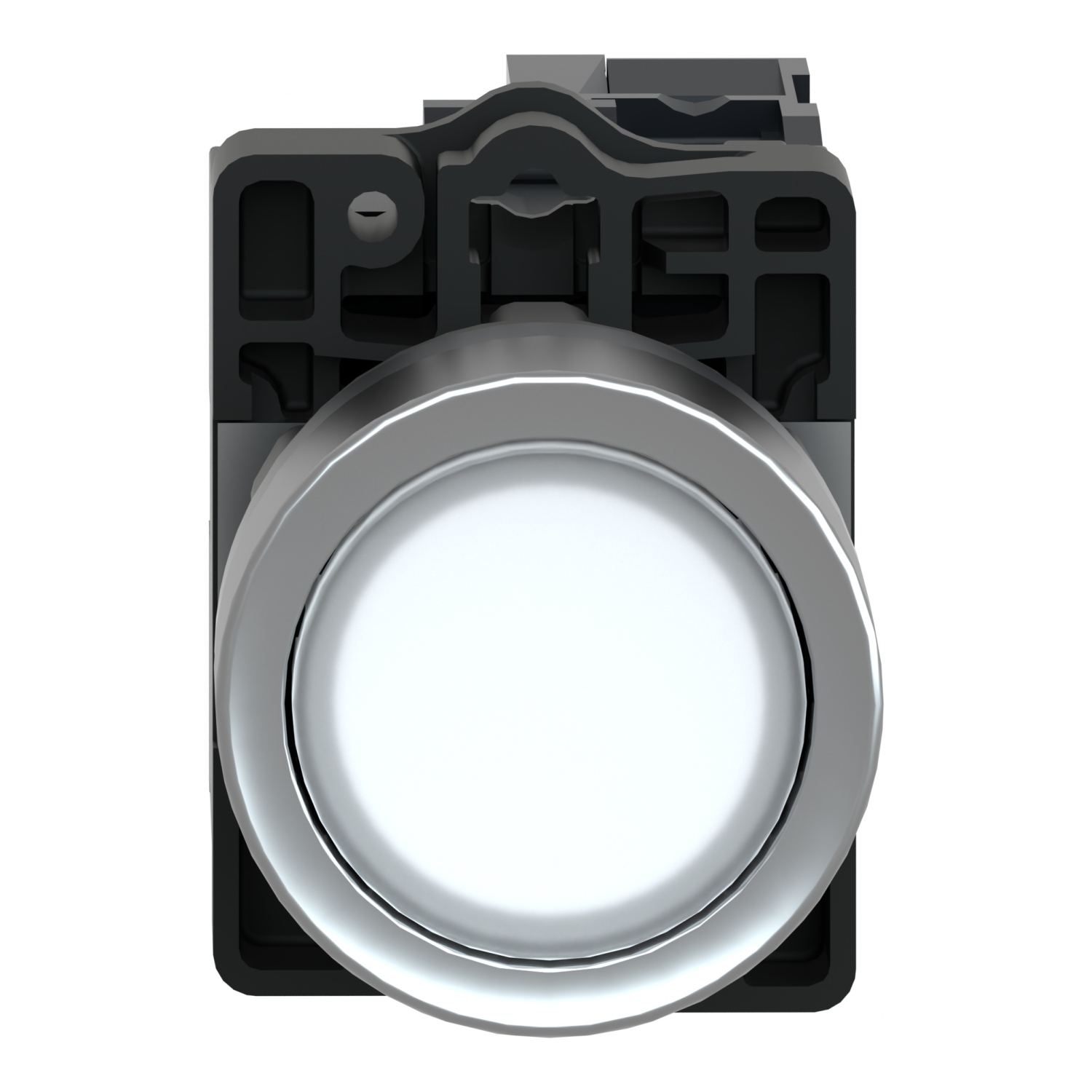

Botão luminoso Ø22mm plástico, retorno por mola, branco, NA, 220VCA
O XA2EW31M1 é um botão luminoso que faz parte da linha Easy Harmony XA2, u
ma oferta de botões, interruptores e sinalizadores plásticos de Ø 22mm. É
um botão modular branco embutido e iluminado. Este botão funciona com um m
ecanismo de retorno/impulso por mola. Ele é iluminado com LED integrado forn
ecendo uma interface ergonômica e visual para controlar máquinas. Possui 1
contato NA com operação de interrupção lenta. Este botão tem uma classif
icação de 220VCA. Este é um botão de plástico com uma moldura com design
de anel de aparência metálica. É um produto com classificação IP65 e ve
m com certificação CE, CCC e EAC em conformidade com os padrões GB 14048.1
, IEC 60947-1, GB 14048.5 e IEC 60947-5-1. Ele é facilmente instalado em fur
o padrão de 22 mm de diâmetro e conectado a circuitos de controle com conex
ões de braçadeira de parafuso. É claramente distinguível visualmente à d
istância devido à sua cabeça iluminada e cor clara. É resistente a impact
os, à poeir
a, à água e à vibração, tornando-o adequado para operação em ambientes
agressivos.
Documentos:
Produ ct Data SheetDeclaração de Conformidade - XA2EW31M1 Declaração RoHS da Chi naDeclaraç ão de Conformidade - XA2EW31M1 Declaração REAChDeclaração de Conformidade - XA2EW31M1 Declaração RoHS da UE| Complementar | |
| Peso | 0.064 kg |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60947-1 |
| consumo de corrente | < 20 mA |
| [Ie] corrente nominal de operação | 0.27 A a 250 V, CC-13, Q600 |
| [Ie] corrente nominal de operação | 3 A a 240 V, CA-15, A600 |
| operação dos contatos | abertura lenta |
| perfil do operador | branco embutido |
| limites de tensão de alimentação | 176-242 V CA |
| durabilidade mecânica | 1500000 ciclos |
| compatibilidade de gama | XA2E |
| posição de operação | qualquer posição |
| largura | 30 mm |
| profundidade | 79.5 mm |
| torque de aperto | 0.8-0.8 N.m |
| tratamento de proteção | TC |
| tensão nominal de fornecimento [Us] | 220 V CA 50/60 Hz |
| proteção contra curto-circuito | 10 A fusível gL para IEC 60269-1 |
| tipo de operador | retorno por mola |
| conexões - terminais | terminais de braçadeiras roscadas, capacidade de Fixação: 2 x 1,5 mm² |
| conexões - terminais | terminais de braçadeiras roscadas, capacidade de Fixação: 1 x 2,5 mm² |
| conexões - terminais | terminais Faston, Tamanho da Conexão: 6,3 mm |
| conexões - terminais | terminais de braçadeiras roscadas, capacidade de Fixação: 1 x 0,5 mm² |
| [Ith] corrente térmica ao ar livre convencional | 10:00 AM |
| modo de fixação | Porca de fixação torque recomendado: 2.2 N.m (Us +/- 10 %) |
| centro de fixação | >= 30 x 40 mm (painel - Densidade: 1-5 mm |
| fonte de luz | LED |
| altura | 42 mm |
| forma da cabeça da unidade de sinalização | redondo |
| durabilidade elétrica | 500000 ciclos, CC-13, 0.2 A a 110 V, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-4 |
| durabilidade elétrica | 500000 ciclos, CC-13, 3 A a 230 V, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-4 |
| tipo e composição dos contatos | 1 NA |
| vida útil | 10000 H |
| venda por quantidade indivisível | 1 |
| [Ui] tensão de isolamento nominal | 600 V para IEC 60947-4-1 |
| tipo de sinalização | fixo |
| base da lâmpada | BA 9s |
| Meio ambiente | |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe I para IEC 536 |
| resistência à vibração | 10 gn (f = 40-500 Hz) para IEC 60068-2-6 |
| resistência ao choque | 70 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| padrões | GB 14.048,1 |
| padrões | GB 14048.5 |
| padrões | IEC 60947-5-1 |
| padrões | IEC 60947-1 |
| grau de proteção IK | IK03 para IEC 60529 |
| temperatura ambiente do ar para funcionamento | -25-55 °C |
| certificações do produto | CE |
| certificações do produto | CCC |
| grau de proteção IP | IP65 |
| Principal | |
| nome abreviado do dispositivo | XA2 |
| tipo de produto ou componente | botão de pressão luminoso completo |
| linha de produto | Harmony Fácil XA2 |
| diâmetro de montagem | 22 mm |
| material do aro | plástico |
