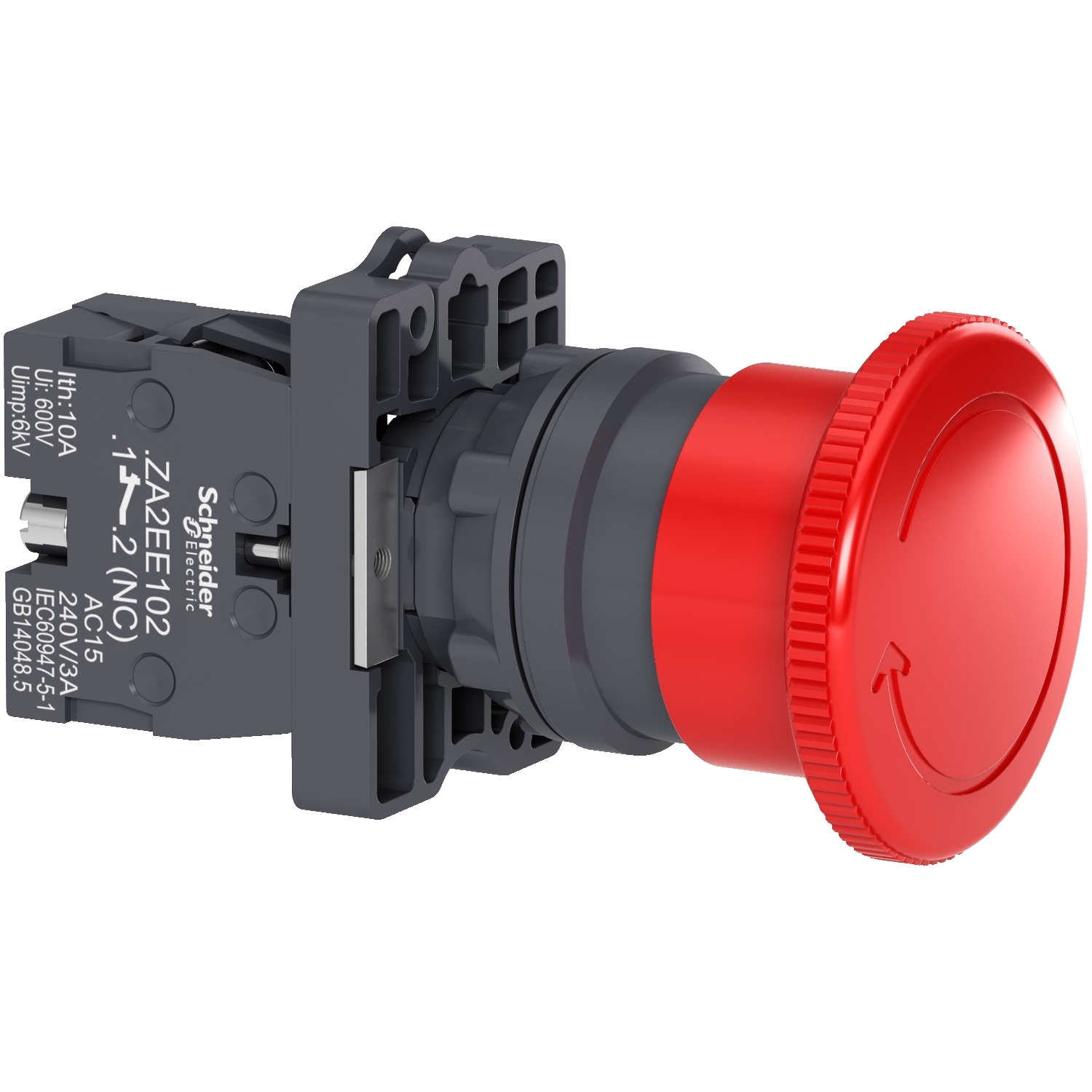

BOTAO XA2AS542
Ref: 21.14.075 Cód: BOTAO XA2AS542 Marca: SCHNEIDER
Botão de desligamento de emergência Ø22mm plástico, cogumelo Ø40mm, vermelho, girar para destravar, NF
O XA2ES542 é um botão de parada de emergência que faz parte da linha Easy
Harmony XA2, uma oferta de botões, interruptores e sinalizadores plásticos
de Ø 22mm. Este botão de desligamento de emergência vem com uma cabeça d
e cogumelo vermelho de Ø 40mm e 1 contato NF. Ele vem com um mecanismo de gi
rar para destravar. Fornece uma interface ergonômica para controlar máquina
s. Possui 1 contato NF com operação de interrupção lenta. Este é um bot?
?o de plástico. É um produto com classificação IP65 e vem com certificaç
ão CE, CCC e EAC em conformidade com os padrões GB 14048.1, IEC 60947-1, GB
14048.5 e IEC 60947-5-1. Ele é facilmente instalado em furo de painel padr?
?o de 22 mm de diâmetro e conectado a circuitos de controle com conexões de
braçadeira de parafuso. É claramente distinguível visualmente à distânc
ia devido à sua cor clara. É resistente a impactos, à poeira, à água e ?
? vibração, tornando-o adequado para operação em ambientes agressivos. El
e é facilme
nte instalado em um painel padrão com 22 mm de diâmetro recortado e conecta
do a circuitos de controle com conexões de parafuso. É claramente distingu?
?vel visualmente a uma distância devido à sua cor clara. É resistente a im
pactos, resistente a poeira, resistente à água e à vibração, tornando-o
adequado para operação em ambientes agressivos.
Docum entos:
Product Data SheetDeclaração de Conformidade - XA2ES542 Dec laração RoHS da UEDeclaração de Conformidade - XA2ES542 Declaração REAChDeclaração de Conformidade - XA2ES5 42 Declaração RoHS da ChinaDeclaração de Conformidade - XA2ES542 Declaração REAChDeclaração de Conformidade - XA2ES542 Declaração RoHS da China| Complementar | |
| reposição | girar para abrir |
| conexões - terminais | terminal da braçadeira de parafuso, <= 2 x 1,5 mm² |
| conexões - terminais | terminal da braçadeira de parafuso, <= 1 x 2,5 mm² |
| conexões - terminais | terminal da braçadeira de parafuso, > = 1 x 0,5 mm² |
| conexões - terminais | terminais Faston, Tamanho da Conexão: 6,3 mm |
| tipo e composição dos contatos | 1 NF |
| durabilidade elétrica | 500000 ciclos, CA-15, 3 A a 230 V, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-4 |
| durabilidade elétrica | 500000 ciclos, CC-13, 0.2 A a 110 V, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-4 |
| altura | 30 mm |
| [Ui] tensão de isolamento nominal | 600 V para IEC 60947-1 |
| [Ie] corrente nominal de operação | 3 A a 240 V, CA-15, A600 |
| [Ie] corrente nominal de operação | 0.27 A a 250 V, CC-13, Q600 |
| operação dos contatos | abertura lenta |
| centro de fixação | >= 30 x 40 mm (painel - Densidade: 1-5 mm |
| perfil do operador | vermelho cogumelo de Ø 40 mm |
| durabilidade mecânica | 100000 ciclos |
| abertura positiva | com contato NF |
| compatibilidade de gama | XA2E |
| modo de fixação | Porca de fixação: 2-2.4 N.m |
| proteção contra curto-circuito | 10 A fusível gL para IEC 60269-1 |
| tipo de operador | girar para abrir |
| posição de operação | qualquer posição |
| [Ith] corrente térmica ao ar livre convencional | 10:00 AM |
| forma da cabeça da unidade de sinalização | redondo |
| confiabilidade elétrica IEC 60947-5-4 | ? < 10exp(-8) a 24 V |
| largura | 42 mm |
| profundidade | 74.2 mm |
| torque de aperto | 0.8-0.8 N.m |
| Peso | 0.058 kg |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60947-1 |
| montagem do dispositivo | orifício de fixação - Diâmetro: 22 mm |
| Meio ambiente | |
| grau de proteção IP | IP65 para IEC 60529 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| tratamento de proteção | TC |
| resistência à vibração | 10 gn (f = 40-500 Hz) para IEC 60068-2-6 |
| resistência ao choque | 70 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| categoria de sobretensão | classe I para IEC 536 |
| padrões | IEC 60947-1 |
| padrões | GB 14.048,1 |
| padrões | GB 14048.5 |
| padrões | IEC 60947-5-1 |
| grau de proteção IK | IK03 para IEC 60529 |
| temperatura ambiente do ar para funcionamento | -25-55 °C |
| certificações do produto | CCC |
| certificações do produto | CE |
| Principal | |
| linha de produto | Harmony Fácil XA2 |
| diâmetro de montagem | 22 mm |
| material do aro | plástico |
| tipo de produto ou componente | botão de pressão de desligamento de emergência completo |
| nome abreviado do dispositivo | XA2 |
