BOTAO XA2AA31

Ref: 21.14.003 Cód: BOTAO XA2AA31 Marca: SCHNEIDER

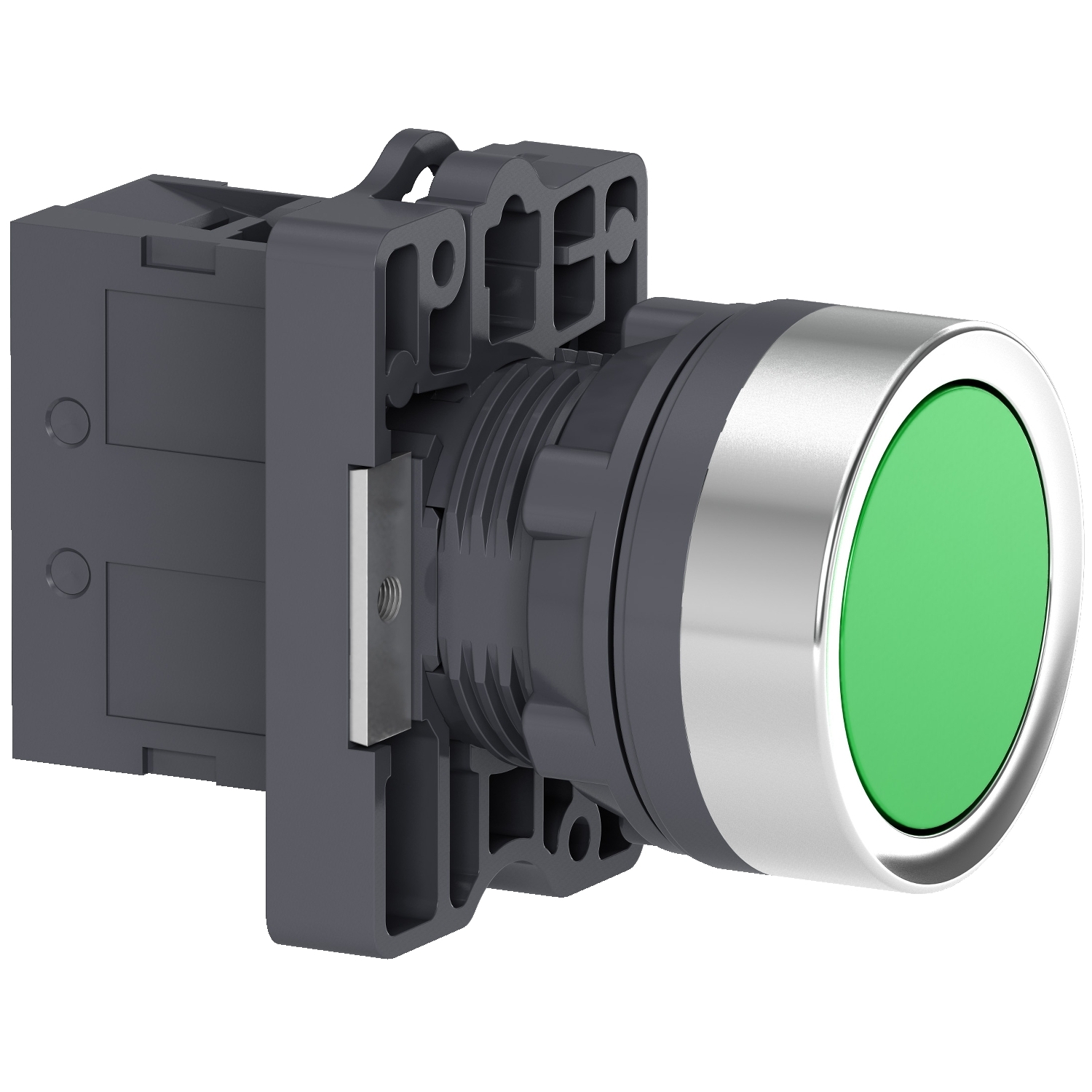

Botão Ø22mm plástico, retorno por mola, verde, NA

Descrição
Caracteristicas Técnicas

O XA2EA31 é um botão que faz parte da linha Easy Harmony XA2, uma oferta d e botões, interruptores e sinalizadores plásticos de Ø 22mm. É um botão modular verde embutido. Este botão funciona com um mecanismo de retorno/impu lso por mola. Este botão de descarga fornece uma interface ergonômica para controlar máquinas. Possui 1 contato NA com operação de interrupção lent a. Este é um botão de plástico com uma moldura com design de anel de apar? ?ncia metálica. É um produto com classificação IP65 e vem com certificaç ão CE, CCC e EAC em conformidade com os padrões GB 14048.1, IEC 60947-1, GB 14048.5 e IEC 60947-5-1. Ele é facilmente instalado em recortes de painel p adrão de 22 mm de diâmetro e conectado a circuitos de controle com conexõe s de braçadeira de parafuso. É claramente distinguível visualmente à dist ância devido à sua cor clara. É resistente a impactos, à poeira, à água e à vibração, tornando-o adequado para operação em ambientes agressivos . Ele é fac ilmente instalado em um painel padrão com 22 mm de diâmetro recortado e con ectado a circuitos de controle com conexões de parafuso. É claramente disti nguível visualmente a uma distância devido à sua cor clara. É resistente a impactos, resistente a poeira, resistente à água e à vibração, tornand o-o adequado para operação em ambientes agressivos.

D ocumentos:

Complementar
altura	42 mm
proteção contra curto-circuito	10 A fusível gL para IEC 60269-1
centro de fixação	>= 30 x 40 mm (painel - Densidade: 1-5 mm
modo de fixação	Porca de fixação: 2-2.4 N.m
diâmetro de montagem	22 mm
tipo de operador	retorno por mola
forma da cabeça da unidade de sinalização	redondo
Peso	0.032 kg
[Uimp] tensão suportável de impulso nominal	6 kV para IEC 60947-1
durabilidade elétrica	500000 ciclos, CA-15, 3 A a 230 V, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para EN/IEC 60947-5-4
durabilidade elétrica	500000 ciclos, CC-13, 0.2 A a 110 V, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5
tipo e composição dos contatos	1 NA
venda por quantidade indivisível	1
[Ui] tensão de isolamento nominal	600 V para IEC 60947-1
[Ie] corrente nominal de operação	3 A a 240 V, CA-15, A600
[Ie] corrente nominal de operação	0.27 A a 250 V, CC-13, Q600
operação dos contatos	abertura lenta
perfil do operador	verde embutido
durabilidade mecânica	1500000 ciclos
compatibilidade de gama	XA2E
posição de operação	qualquer posição
confiabilidade elétrica IEC 60947-5-4	? < 10exp(-8) a 24 V
largura	30 mm
profundidade	54.7 mm
torque de aperto	0.8-0.8 N.m
tratamento de proteção	TC
Meio ambiente
temperatura ambiente do ar para armazenamento	-40-70 °C
categoria de sobretensão	classe I para IEC 536
resistência à vibração	10 gn (f = 40-500 Hz) para IEC 60068-2-6
grau de proteção IP	IP65 para IEC 60529
resistência ao choque	70 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27
padrões	IEC 60947-5-1
padrões	GB 14.048,1
padrões	GB 14048.5
padrões	IEC 60947-1
certificações do produto	CCC
certificações do produto	CE
grau de proteção IK	IK03 para IEC 60529
temperatura ambiente do ar para funcionamento	-25-55 °C
Principal
linha de produto	Easy Harmony XA2
tipo de produto ou componente	botão de pressão completo
material do colar de fixação	plástico
material do aro	plástico
nome abreviado do dispositivo	XA2
