BOTAO XA2AA21
Ref: 21.14.002 Cód: XA2AA21 Marca: SCHNEIDER

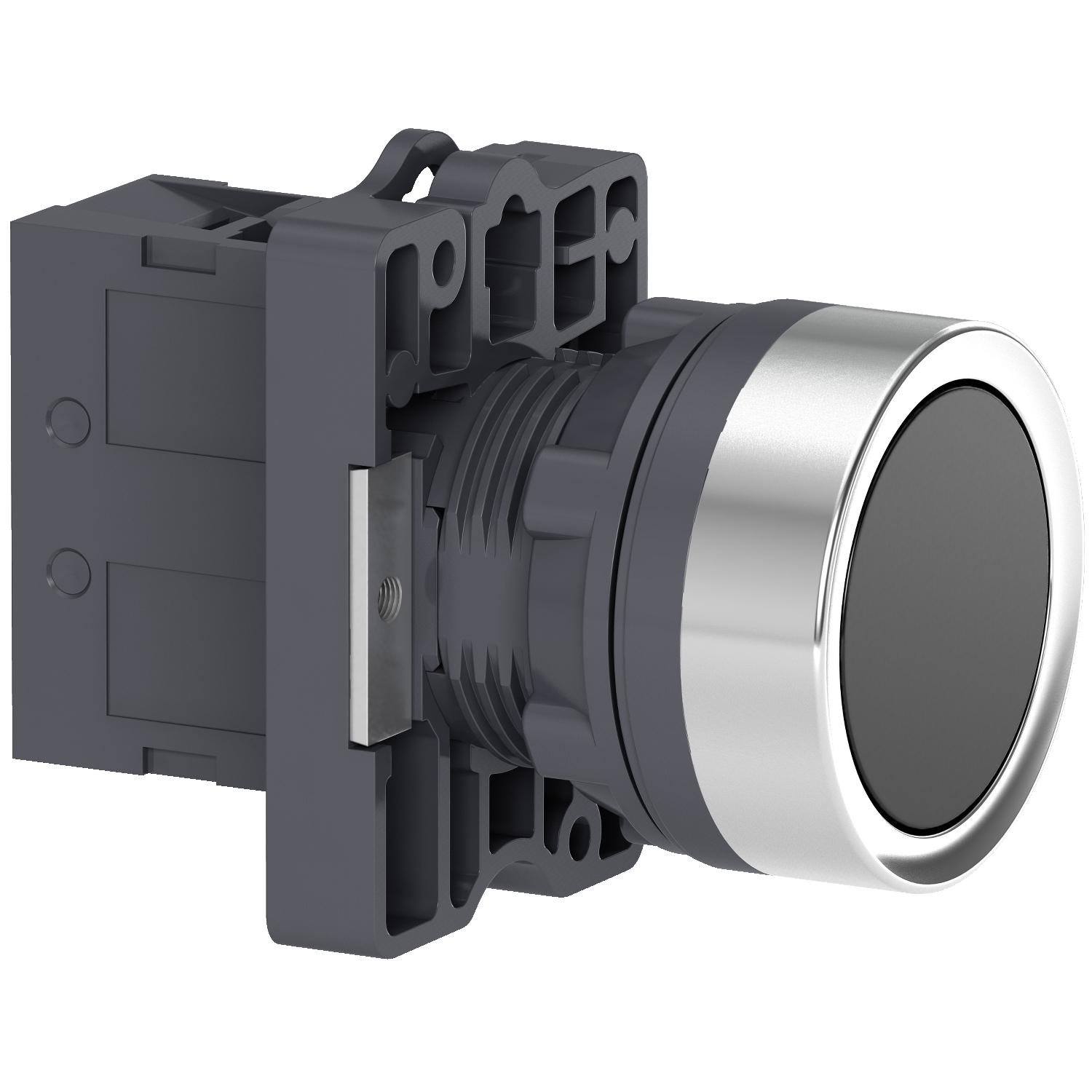

Botão Ø22mm plástico, retorno por mola, preto, NA
O XA2EA21 é um botão que faz parte da linha Easy Harmony XA2, uma oferta d
e botões, interruptores e sinalizadores plásticos de Ø 22mm. É um botão
modular preto embutido. Este botão funciona com um mecanismo de retorno/impu
lso por mola. Este botão de descarga fornece uma interface ergonômica para
controlar máquinas. Possui 1 contato NA com operação de interrupção lent
a. Este é um botão de plástico com uma moldura com design de anel de apar?
?ncia metálica. É um produto com classificação IP65 e vem com certificaç
ão CE, CCC e EAC em conformidade com os padrões GB 14048.1, IEC 60947-1, GB
14048.5 e IEC 60947-5-1. Ele é facilmente instalado em recortes de painel p
adrão de 22 mm de diâmetro e conectado a circuitos de controle com conexõe
s de braçadeira de parafuso. É claramente distinguível visualmente à dist
ância devido à sua cor clara. É resistente a impactos, à poeira, à água
e à vibração, tornando-o adequado para operação em ambientes agressivos
.
Documentos:
Product Data SheetDeclaração de Conformidade - XA2EA21 Declaração RoHS da UEDeclaração de Conformidade - XA2EA21 Declaração REAChDeclaração de Conformidade - XA2EA21 Declaração RoHS da ChinaDeclaração de Conformidade - XA2EA21 Declaração REAC hDecl aração de Conformidade - XA2EA21 Declaração RoHS da ChinaDeclaração de Conformidade - XA2EA21 Declaração R EAChD eclaração de Conformidade - XA2EA21 Declaração RoHS da ChinaDeclaração de Conformidade - XA2EA21 Declaraçã o RE AChDe claração de Conformidade - XA2EA21 Declaração RoHS da ChinaDeclaração de Con formidade Ambiental - XA2EA21 Declaração RoHS da China| Complementar | |
| proteção contra curto-circuito | 10 A fusível gL para IEC 60269-1 |
| centro de fixação | >= 30 x 40 mm (painel - Densidade: 1-5 mm |
| modo de fixação | Porca de fixação: 2-2.4 N.m |
| diâmetro de montagem | 22 mm |
| tipo de operador | retorno por mola |
| altura | 42 mm |
| forma da cabeça da unidade de sinalização | redondo |
| durabilidade elétrica | 500000 ciclos, CA-15, 3 A a 230 V, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para EN/IEC 60947-5-4 |
| durabilidade elétrica | 500000 ciclos, CC-13, 0.2 A a 110 V, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 |
| tipo e composição dos contatos | 1 NA |
| venda por quantidade indivisível | 1 |
| [Ui] tensão de isolamento nominal | 600 V para IEC 60947-1 |
| [Ie] corrente nominal de operação | 3 A a 240 V, CA-15, A600 |
| [Ie] corrente nominal de operação | 0.27 A a 250 V, CC-13, Q600 |
| operação dos contatos | abertura lenta |
| perfil do operador | preto embutido |
| durabilidade mecânica | 1500000 ciclos |
| compatibilidade de gama | XA2E |
| posição de operação | qualquer posição |
| confiabilidade elétrica IEC 60947-5-4 | ? < 10exp(-8) a 24 V |
| largura | 30 mm |
| profundidade | 54.7 mm |
| torque de aperto | 0.8-0.8 N.m |
| tratamento de proteção | TC |
| Peso | 0.032 kg |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60947-1 |
| Meio ambiente | |
| grau de proteção IP | IP65 para IEC 60529 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe I para IEC 536 |
| resistência à vibração | 10 gn (f = 40-500 Hz) para IEC 60068-2-6 |
| resistência ao choque | 70 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| padrões | IEC 60947-5-1 |
| padrões | GB 14048.5 |
| padrões | GB 14.048,1 |
| padrões | IEC 60947-1 |
| certificações do produto | CE |
| certificações do produto | CCC |
| grau de proteção IK | IK03 para IEC 60529 |
| temperatura ambiente do ar para funcionamento | -25-55 °C |
| Principal | |
| tipo de produto ou componente | botão de pressão completo |
| linha de produto | Easy Harmony XA2 |
| material do aro | plástico |
| nome abreviado do dispositivo | XA2 |
| material do colar de fixação | plástico |
