BOTAO SOCO 9001KR25BH13
Ref: 21.21.483 Cód: BOTAO SOCO 9001KR25BH13

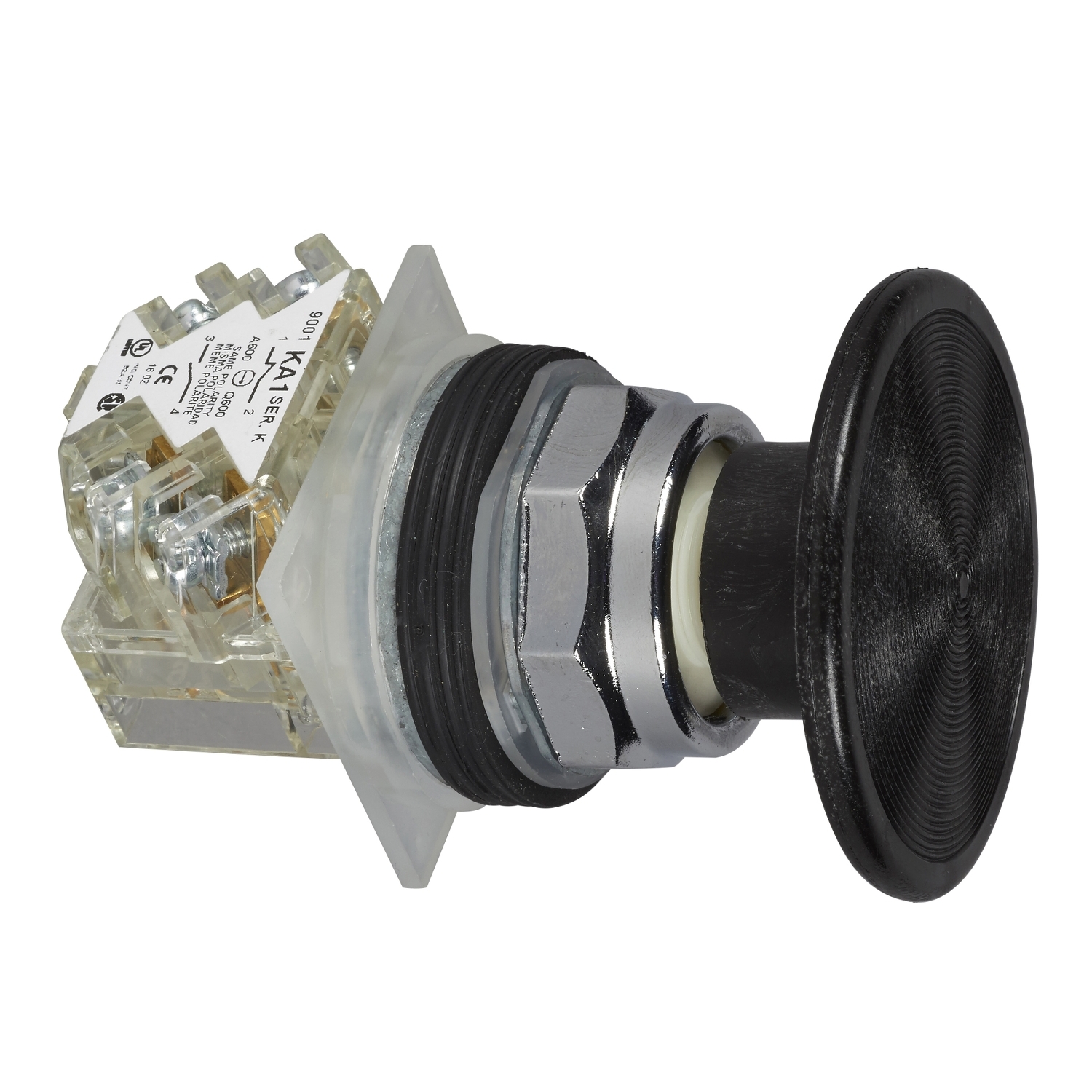

Botão Ø30mm metálico, cogumelo Ø57mm, preto, NA+NF
O 9001KR25BH13 é o botão modular preto que faz parte da linha Harmony 9001
K de metal com 30 mm de diâmetro. Possui uma moldura de metal cromado. É fo
rnecido com um cogumelo preto de 57 mm de diâmetro, sem marcação. É resis
tente a impactos, à poeira, à água e à vibração graças ao seu IP66, o
que o torna ideal para operação em ambientes agressivos. É facilmente inst
alado em recortes de painel padrão de 30 mm de diâmetro. Possui mecanismo d
e retorno por mola e 2 posições fixas, sendo é fornecido com 1 contato NA
e 1 contato NF, tem terminais de fixação de parafuso. Ele pesa 141g. A linh
a Harmony de 30 mm oferece uma grande variedade de produtos robustos e confi?
?veis ??para atender a um grande número de aplicações em indústrias pesad
as, como petroquímica, metalurgia, mineração, tratamento de águas residua
is de petróleo e gás, fabricação de automóveis. É listado pela UL e cer
tificado pela CSA, declaração de conformidade CE e compatível com RoHS.
Documentos:
Product Data SheetDeclar ação de Conformidade - 9001KR25BH13 Declaração RoHS da ChinaDeclaração de Conf ormidade - 9001KR25BH13 Declaração RoHS da UEDeclaração de Conformidade - 9001KR25BH13 Declaração REACh Declaração de Conformidade - 9001KR25BH13 Declaração REAChDeclaração de Conf ormidade - 9001KR25BH1 3 Declaração REAChDeclaração de Conformidade - 9001KR25BH13 Declaração REACh Declara ção de Conformidade Ambiental - 9001KR25BH13 Declaração RoHS da UE| Complementar | |
| descrição de terminais ISO nº 1 | (13-14-11-12)OF |
| informações adicionais do operador | aparafusado com parafuso de fixação de segurança |
| capacidade de corte nominal | 3 kA a 240 V CA-15, 720 VA |
| capacidade de corte nominal | 6 kA a 120 V CA-15, 720 VA |
| capacidade de corte nominal | 1.2 kA a 600 V CA-15, 720 VA |
| capacidade de corte nominal | 1.5 kA a 480 V CA-15, 720 VA |
| capacidade de corte nominal | 0.1 kA a 600 V CC-13 |
| capacidade de corte nominal | 0.27 kA a 250 V CC-13 |
| capacidade de corte nominal | 0.55 kA a 125 V CC-13 |
| proteção contra curto-circuito | 10 A fusível tipo cartucho para EN/IEC 60947-5-1 |
| material de contatos | contatos de liga de prata |
| abertura positiva | sem |
| diâmetro de montagem | 30 mm |
| [Ith] corrente térmica ao ar livre convencional | 10:00 AM |
| forma da cabeça da unidade de sinalização | redondo |
| material da cabeça | plástico |
| Peso | 0.132 kg |
| [Uimp] tensão suportável de impulso nominal | 2.5 kV para EN/IEC 60947-1 |
| altura total CAD | 57 mm |
| apresentação do dispositivo | Conjunto Montado |
| conexões - terminais | terminais de braçadeiras roscadas, 1 x 0,22...2 x 1,5 mm² para EN/IEC 60947-1 |
| [Icm] capacidade de fechamento nominal em curto-circuito | 12 kA a 600 V CA-15, 7200 VA |
| [Icm] capacidade de fechamento nominal em curto-circuito | 15 kA a 480 V CA-15, 7200 VA |
| [Icm] capacidade de fechamento nominal em curto-circuito | 30 kA a 240 V CA-15, 7200 VA |
| [Icm] capacidade de fechamento nominal em curto-circuito | 60 kA a 120 V CA-15, 7200 VA |
| [Icm] capacidade de fechamento nominal em curto-circuito | 0.1 kA a 600 V CC-13, 7200 VA |
| [Icm] capacidade de fechamento nominal em curto-circuito | 0.27 kA a 250 V CC-13 |
| [Icm] capacidade de fechamento nominal em curto-circuito | 0.55 kA a 125 V CC-13 |
| tipo e composição dos contatos | 1 F/A |
| [Ui] tensão de isolamento nominal | 250 V (graus de Poluição 3) para EN/IEC 60947-1 |
| material do aro | metal cromado |
| informações de posição do operador | 2 posições |
| durabilidade mecânica | 5000000 ciclos |
| compatibilidade de gama | 9001K |
| posição de operação | qualquer posição |
| torque de aperto | 0.8-0.8 N.m para EN/IEC 60947-1 |
| largura total CAD | 57 mm |
| profundidade total CAD | 70 mm |
| [Ie] corrente nominal de operação | 3 A a 240 V, CA-15, A600-Q600 para NEMA |
| [Ie] corrente nominal de operação | 0.55 A a 125 V, CC-13, A600-Q600 para NEMA |
| forma da cabeça do parafuso | com slots cruzados |
| Meio ambiente | |
| tratamento de proteção | TC |
| grau de proteção NEMA | NEMA 1 |
| grau de proteção NEMA | NEMA 12 |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 2 |
| grau de proteção NEMA | NEMA 3 |
| grau de proteção NEMA | NEMA 3R |
| grau de proteção NEMA | NEMA 4 |
| grau de proteção NEMA | NEMA 6 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe II para IEC 61140 |
| grau de proteção IP | IP66 para IEC 60529 |
| padrões | EN/IEC 60947-5-1 |
| padrões | EN/IEC 60947-1 |
| padrões | EN/IEC 60947-5-4 |
| padrões | JIS C 4520 |
| padrões | JIS C 852 |
| padrões | UL 508 |
| padrões | CSA C22.2 No 14 |
| resistência à vibração | 7 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| resistência ao choque | 50 gn para IEC 60068-2-27 |
| certificações do produto | NEMA |
| certificações do produto | UL 508 |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| Principal | |
| linha de produto | Harmony 9001K |
| tipo de produto ou componente | mushroom head push-button |
| tipo de operador | retorno por mola |
| nome abreviado do dispositivo | 9.001K |
| perfil do operador | preto cogumelo de Ø 57 mm, não marcado |
