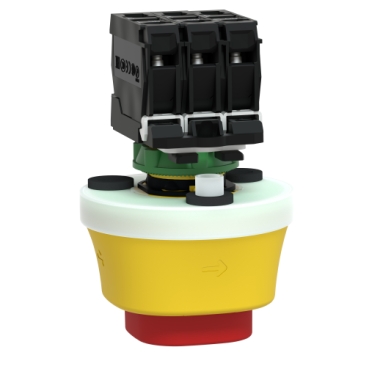

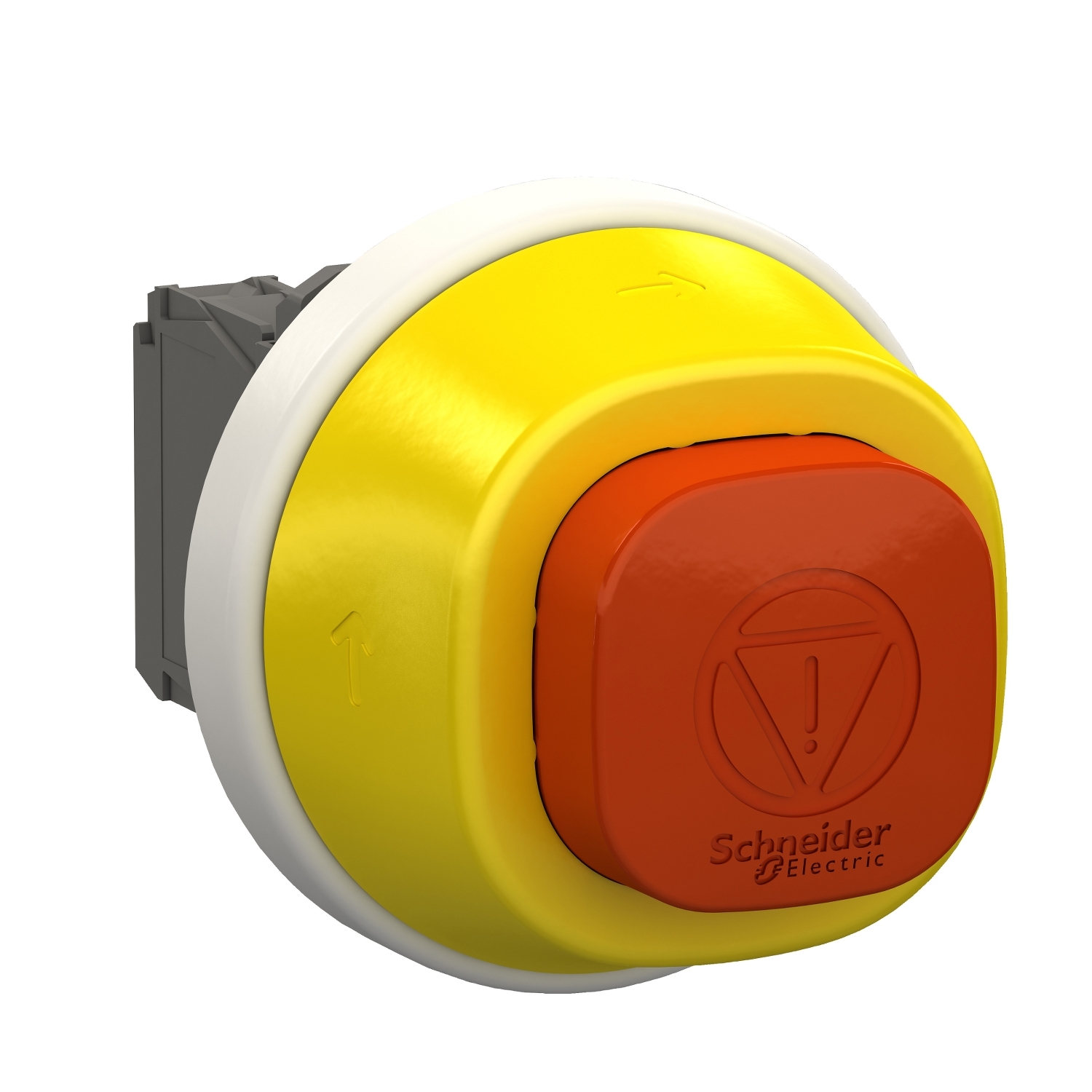

BOTAO EMERGENCIA XB5AS84W3B41
Ref: 21.15.197 Cód: XB5AS84W3B41 Marca: SCHNEIDER
Botão de parada de emergência luminoso, plástico, Ø22mm, girar para destravar, LED branco/vermelho, 24VCA/CC, NA+2NF
O XB5AS84W3B41 é um botão plástico de emergência luminoso 0 da linha Har
mony XB5 que opera com mecanismo de girar para destravar e possui um contato
Normalmente Aberto e dois Normalmente Fechado. Ele oferece uma interface ergo
nômica para controlar suas máquinas e pode ser facilmente instalado em pain
éis com furação padrão de 22mm de diâmetro. É resistente a impactos, po
eira, água e vibração graças ao seu IP66 / IP67 / IP69 / IP69K, tornando-
o ideal para todas as aplicações, em especial as que exigem resistência a
agentes químicos e isolamento elétrico duplo. Graças à sua simplicidade d
e instalação, flexibilidade e robustez, atende aos requisitos da maioria da
s aplicações industriais, dentre elas podemos citar: Indústria de alimento
s e bebidas, Indústrias químicas, Painéis de distribuição de energia.
Documentos:
Product Data SheetDeclaração de Co nformidade - XB5AS84W3B41 Declaração RoHS da UEDeclaração de Conform idade - XB5AS84W3B41 Declaração RoHS da China| Complementar | |
| utilização dos contatos | padrão |
| altura | 60 mm |
| descrição de terminais ISO nº 1 | (1-2)NA |
| descrição de terminais ISO nº 1 | (3-4)NF |
| proteção contra curto-circuito | 10 A fusível tipo cartucho tipo gG para EN/IEC 60947-5-1 |
| modo de fixação | Porca de fixação (+/- 0.2) |
| curso de funcionamento | 1.5 mm (estado elétrico variável NF) |
| curso de funcionamento | 4.3 mm (curso total) |
| material de contatos | liga de prata (Ag/Ni) |
| [Ith] corrente térmica ao ar livre convencional | 10 A para EN/IEC 60947-5-1 |
| abertura positiva | com contato NF para EN/IEC 60947-5-1 apêndice K |
| cor de lente ou tampa/operador | vermelho |
| resistência a lavadora de alta pressão | 7000000 Pa a 55 °C, distância : 0,1 m |
| durabilidade elétrica | 1000000 ciclos, CA-15, 2 A a 230 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| durabilidade elétrica | 1000000 ciclos, CA-15, 3 A a 120 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| durabilidade elétrica | 1000000 ciclos, CA-15, 4 A a 24 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| durabilidade elétrica | 1000000 ciclos, CC-13, 0.2 A a 110 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| durabilidade elétrica | 1000000 ciclos, CC-13, 0.5 A a 24 V, Taxa de Funcionamento: 3600 cic/h, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C |
| customizable | 0 |
| Peso | 0.117 kg |
| [Uimp] tensão suportável de impulso nominal | 6 kV para EN/IEC 60947-1 |
| classe de isolamento elétrico | classe II para IEC 61140 |
| [Ui] tensão de isolamento nominal | 600 V (graus de Poluição 3) para EN 60947-1 |
| [Ie] corrente nominal de operação | 3 A a 240 V, CA-15, A600 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 6 A a 120 V, CA-15, A600 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.1 A a 600 V, CC-13, Q600 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.27 A a 250 V, CC-13, Q600 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.55 A a 125 V, CC-13, Q600 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 1.2 A a 600 V, CA-15, A600 para EN/IEC 60947-5-1 |
| durabilidade mecânica | 300000 ciclos |
| resistência a descarga eletroestática | 4 kV no contato (em peças metálicas) para IEC 61000-4-2 |
| compatibilidade de gama | XB5 |
| escudo de isolamento | não |
| confiabilidade elétrica IEC 60947-5-4 | ? < 10exp(-6) a 5 V, 1 mA em ambiente limpo para EN/IEC 60947-5-4 |
| confiabilidade elétrica IEC 60947-5-4 | ? < 10exp(-8) a 17 V, 5 mA em ambiente limpo para EN/IEC 60947-5-4 |
| largura | 60 mm |
| profundidade | 85 mm |
| torque de aperto | 0.8-1.2 N.m para EN 60947-1 |
| forma da cabeça do parafuso | cruzado compatível com Philips Nº 1 chave de fendas |
| forma da cabeça do parafuso | cruzado compatível com pozidriv Nº 1 chave de fendas |
| forma da cabeça do parafuso | com slots compatível com plano de Ø 4 mm chave de fendas |
| forma da cabeça do parafuso | com slots compatível com plano de Ø 5,5 mm chave de fendas |
| montagem do dispositivo | orifício de fixação - Diâmetro: 22.5 mm +/- 0.2 mm |
| montagem do dispositivo | orifício de fixação - Diâmetro: 9 mm +/- 0.5 mm |
| tensão nominal de fornecimento [Us] | 24 V CA/CC a 50/60 Hz |
| Meio ambiente | |
| tratamento de proteção | TH |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP67 para IEC 60529 |
| grau de proteção IP | IP69 para IEC 60529 |
| grau de proteção IP | IP69K para ISO 20653 |
| grau de proteção IP | Type 13 para UL 50E |
| grau de proteção IP | Type 12 para UL 50E |
| grau de proteção IP | Type 4 para UL 50E |
| grau de proteção IP | Type 4X para UL 50E |
| resistência à vibração | 5 gn (f = 10-500 Hz) para IEC 60068-2-6 |
| resistência à vibração | 25 mm peak to peak (f = 2-10 Hz) para IEC 60068-2-6 |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 25 gn (Duração = 6 ms of 1000 choques em cada eixo para IEC 60068-2-27 |
| padrões | EN/IEC 60947-5-1 |
| padrões | EN/IEC 60947-5-4 |
| padrões | UL 508 |
| temperatura ambiente do ar para funcionamento | -40-70 °C |
| grau de proteção IK | IK05 para IEC 50102 |
| certificações do produto | UL listado |
| certificações do produto | CSA |
| certificações do produto | EAC |
| certificações do produto | CCC |
| Principal | |
| tensão nominal de fornecimento [Us] | 24 V |
| reposição | girar para abrir |
| linha de produto | Harmony XB5 |
| fonte de luz | LED protegido |
| tipo de produto ou componente | emergency stop push-button |
| tipo de produto ou componente | emergency switching off push-button |
| forma da cabeça da unidade de sinalização | redondo |
| diâmetro de montagem | 22 mm |
| tipo de operador | ação de disparo e bloqueio mecânico |
| conexões - terminais | terminais de braçadeiras roscadas, <= 2 x 1,5 mm² com ou sem extremidade do cabo para EN 60947-1 |
| conexões - terminais | terminais de braçadeiras roscadas, >= 1 x 0,22 mm² com ou sem extremidade do cabo para EN 60947-1 |
| tipo e composição dos contatos | 1 NA + 2 NF |
| sinalização local | red LED / white LED 24 V CA/CC |
| venda por quantidade indivisível | 1 |
| material do aro | plástico |
| tipo de cabeça | standard |
| apresentação do dispositivo | Conjunto Montado |
| material do colar de fixação | plástico |
| operação dos contatos | abertura lenta |
| perfil do operador | vermelho square 32 mm, IEC |
| cor da fonte de luz | branco |
| cor da fonte de luz | vermelho |
| nome abreviado do dispositivo | XB5 |
