BOTAO 9001SKR9RH6
Ref: 21.21.478 Cód: 9001SKR9RH6 Marca: SCHNEIDER

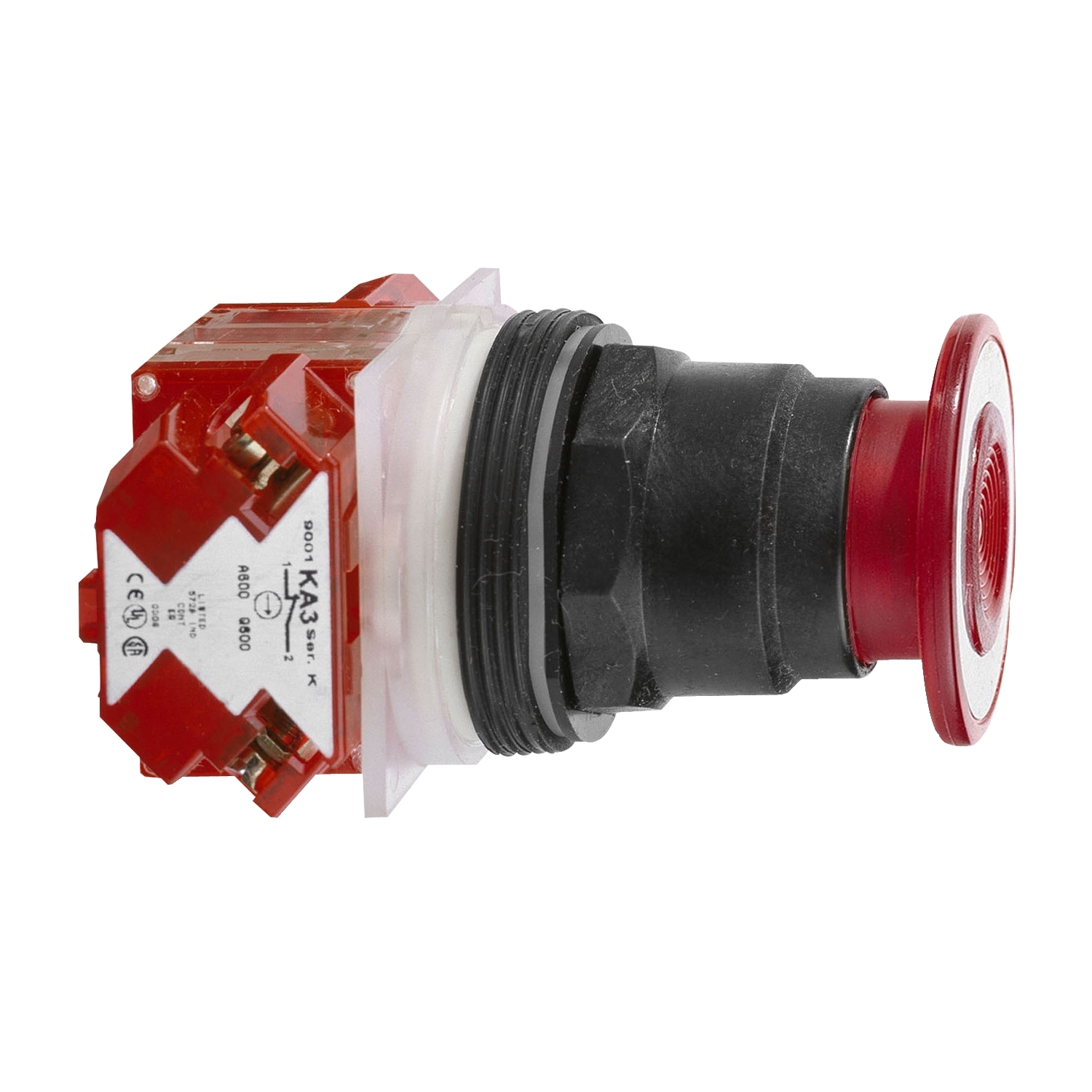

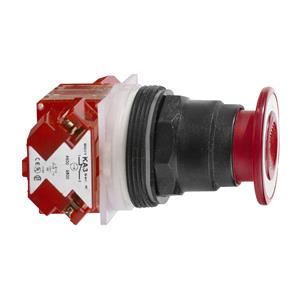

Botão Ø30mm plástico, cogumelo Ø41mm, empurrar-puxar, vermelho, NF
O 9001SKR9RH6 é o botão vermelho faz parte da linhaHarmony 9001K com diâm
etro de 30 mm. Possui moldura com isolamento duplo. É fornecido com um cogum
elo vermelho de 41 mm de diâmetro, sem marcação. Graças à sua estrutura
com isolamento duplo, está adaptado para aplicações que requerem alta resi
stência à corrosão. É facilmente instalado em furação de painel padrão
de 30 mm de diâmetro e seu grau de proteção é IP66. Possui operador push
pull de 2 posições mantidas e é fornecido com 1 contato NF e terminais de
fixação por parafuso. Ele pesa 159g. A linha Harmony de 30 mm oferece uma
grande variedade de produtos robustos e confiáveis ??para atender a um grand
e número de aplicações em indústrias pesadas, como petroquímica, metalur
gia, mineração, tratamento de águas residuais de petróleo e gás, fabrica
ção de automóveis. É listado pela UL e certificado pela CSA, declaração
de conformidade CE e compatível com RoHS.
Documentos:
Product Data SheetDeclaração de Conformidade - 9001SKR9RH6 Declara ção REAChDeclaração de Conformidade - 9001SKR9RH6 Declaração RoHS da ChinaDeclaração de Conformid ade - 9001SKR9RH6 Declaração RoHS da UEDeclaração de Conformidade - 9001SKR9RH6 Declaração REAChDeclaração de Conformidade - 9001SKR9RH6 Declaração RoHS da ChinaDeclaração de Co nformidade - 9001SKR9RH6 Declaração RoHS da UEDeclaração de Conformida de - 9001SKR9RH6 Declaração RoHS da ChinaDeclaração de Conformidade - 9001SKR9RH6 Declaração RoHS da UE D eclaração de Conformidade - 9001SKR9RH6 Declaração RoHS da ChinaDeclaração de Co nformidade - 9001SKR9RH6 Declaração RoHS da UEDeclaração de Conformidade Ambiental - 9001SKR9RH6 Declar ação RoHS da UE| Complementar | |
| tipo e composição dos contatos | 1 NF |
| proteção contra curto-circuito | 10 A fusível tipo cartucho para EN/IEC 60947-5-1 |
| material de contatos | contatos de liga de prata |
| abertura positiva | com para IEC 60947-5-2 |
| diâmetro de montagem | 30 mm |
| capacidade de corte nominal | 3 kA a 120 V CA-15, 720 VA |
| capacidade de corte nominal | 6 kA a 600 V CA-15, 720 VA |
| capacidade de corte nominal | 1.2 kA a 480 V CA-15, 720 VA |
| capacidade de corte nominal | 1.5 kA a 240 V CA-15, 720 VA |
| capacidade de corte nominal | 0.1 kA a 125 V CC-13 |
| capacidade de corte nominal | 0.27 kA a 600 V CC-13 |
| capacidade de corte nominal | 0.55 kA a 250 V CC-13 |
| Peso | 0.159 kg |
| [Uimp] tensão suportável de impulso nominal | 2.5 kV para EN/IEC 60947-1 |
| altura total CAD | 45 mm |
| apresentação do dispositivo | Conjunto Montado |
| conexões - terminais | terminais de braçadeiras roscadas, 1 x 0,22...2 x 1,5 mm² para EN/IEC 60947-1 |
| [Icm] capacidade de fechamento nominal em curto-circuito | 12 kA a 600 V CA-15, 7200 VA |
| [Icm] capacidade de fechamento nominal em curto-circuito | 15 kA a 480 V CA-15, 7200 VA |
| [Icm] capacidade de fechamento nominal em curto-circuito | 30 kA a 240 V CA-15, 7200 VA |
| [Icm] capacidade de fechamento nominal em curto-circuito | 60 kA a 120 V CA-15, 7200 VA |
| [Icm] capacidade de fechamento nominal em curto-circuito | 0.1 kA a 600 V CC-13 |
| [Icm] capacidade de fechamento nominal em curto-circuito | 0.27 kA a 250 V CC-13 |
| [Icm] capacidade de fechamento nominal em curto-circuito | 0.55 kA a 125 V CC-13 |
| [Ui] tensão de isolamento nominal | 250 V (graus de Poluição 3) para EN/IEC 60947-1 |
| material do aro | plástico |
| [Ith] corrente térmica ao ar livre convencional | 10:00 AM |
| forma da cabeça da unidade de sinalização | redondo |
| [Ie] corrente nominal de operação | 3 A a 240 V, CA-15, A600-Q600 para NEMA |
| [Ie] corrente nominal de operação | 0.55 A a 125 V, CC-13, A600-Q600 para NEMA |
| informações de posição do operador | 2 posições |
| durabilidade mecânica | 5000000 ciclos |
| compatibilidade de gama | 9001SK |
| posição de operação | qualquer posição |
| torque de aperto | 0.8-0.8 N.m para EN/IEC 60947-1 |
| largura total CAD | 46 mm |
| profundidade total CAD | 69 mm |
| forma da cabeça do parafuso | com slots cruzados |
| Meio ambiente | |
| tratamento de proteção | TC |
| resistência à vibração | 7 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| resistência ao choque | 50 gn para IEC 60068-2-27 |
| certificações do produto | UL 508 |
| certificações do produto | NEMA |
| grau de proteção NEMA | NEMA 1 |
| grau de proteção NEMA | NEMA 12 |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 2 |
| grau de proteção NEMA | NEMA 3 |
| grau de proteção NEMA | NEMA 3R |
| grau de proteção NEMA | NEMA 4 |
| grau de proteção NEMA | NEMA 4X |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| categoria de sobretensão | classe II para IEC 61140 |
| grau de proteção IP | IP66 para IEC 60529 |
| padrões | EN/IEC 60947-5-1 |
| padrões | EN/IEC 60947-1 |
| padrões | EN/IEC 60947-5-4 |
| padrões | JIS C 4520 |
| padrões | JIS C 852 |
| padrões | UL 508 |
| padrões | CSA C22.2 No 14 |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| Principal | |
| informações adicionais do operador | parafuso no cogumelo de plástico |
| linha de produto | Harmony 9001SK |
| tipo de operador | pressionar-puxar |
| tipo de produto ou componente | mushroom head push-button |
| perfil do operador | vermelho cogumelo de Ø 41 mm, não marcado |
| nome abreviado do dispositivo | 9001SK |
