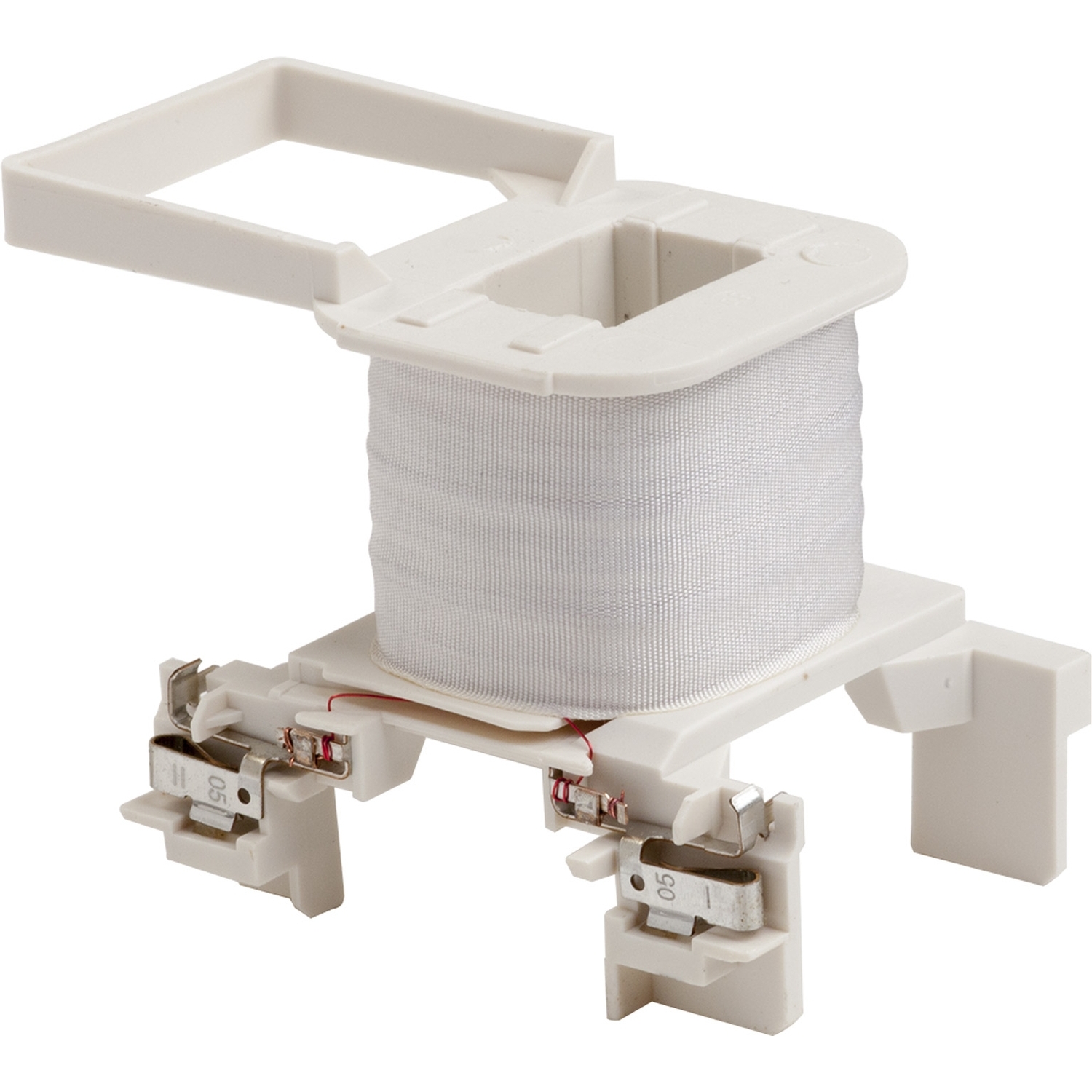

BOBINA LXD3M7
Ref: 21.10.113 Cód: LXD3M7 Marca: SCHNEIDER
BOBINA DE CONTATOR TESYS D , 3 OU 4 POLOS, COM TENSÃO DE CIRCUITO DE CONTROLE 220 LXD3M7
Documentos:
Product Data SheetDeclaração de Conformidade - L XD3M7 Declaração RoHS da UEDeclaração de Conformidade - LXD3M7 Declaração REAChDeclaração de Conformidade - LXD3M7 Declaração RoHS da ChinaDeclaração de Conformidade - LXD3M7 Declaração REAChDeclaraç ão de Conformidade - LXD3M7 Declaração RoHS da ChinaDeclaração de Conformidade - LXD3M7 Declaração REACh< a href="https://download.se.com/files?p_File_Name=LXD3M7_ROHS_CHINA_DECLARAT ION_BR_pt-BR.pdf&p_Doc_Ref=LXD3M7_ROHS_CHINA_DECLARATION&p_enDocType=Declarat ion+of+Conformity+%28Sustainability%29" target="_blank" class="footer__le vel--two--link fs-6 fw-normal text-decoration-none d-flex mb-2">Declaração de Conformidade - LXD3M7 Declaração RoHS da ChinaDeclaração de Conformidade - LXD3M7 Decl aração REAChDeclaração de Conformidade - LXD3M7 Declaração RoHS da ChinaDeclaração de Conformidade Ambien tal - LXD3M7 Declaração RoHS da China| Complementar | |
| tecnologia da bobina | sem módulo supressor integrado |
| limites de tensão de circuito de controle | saída: 0,3...0,6 Uc a 50/60 Hz 60 °C) |
| limites de tensão de circuito de controle | funcionamento: 0,8...1,1 Uc a 50 Hz 60 °C) |
| limites de tensão de circuito de controle | funcionamento: 0,85...1,1 Uc a 60 Hz 60 °C) |
| consumo de potência de manutenção em VA | 15-15 VA 60 Hz 0.3 20 °C) |
| consumo de potência de manutenção em VA | 15-15 VA 50 Hz 0.3 20 °C) |
| potência de irrupção em VA | 160-160 VA 60 Hz 0.75 20 °C) |
| potência de irrupção em VA | 160-160 VA 50 Hz 0.75 20 °C) |
| dissipação de calor | 4-5 W a 50/60 Hz |
| Meio ambiente | |
| Peso | 0.07 kg |
| temperatura ambiente do ar para funcionamento | -5-60 °C |
| Principal | |
| maximum operating rate | 3600 cic/h a <60 °C |
| linha de produto | TeSys D |
| tipo do circuito de controle | CA a 50/60 Hz |
| durabilidade mecânica | 6 Mciclos |
| nome abreviado do dispositivo | LXD3 |
| gama | TeSys |
| tipo de produto ou componente | bobina do contator |
| compatibilidade do produto | LC1D40A...D65A |
| compatibilidade do produto | LC1DT80A |
| compatibilidade do produto | LC1DT60A |
| indutância do circuito fechado | 10 H |
| resistência média | 182 Ohm a 20 °C |
| tensão de circuito de controle | 220 V CA 50/60 Hz |
