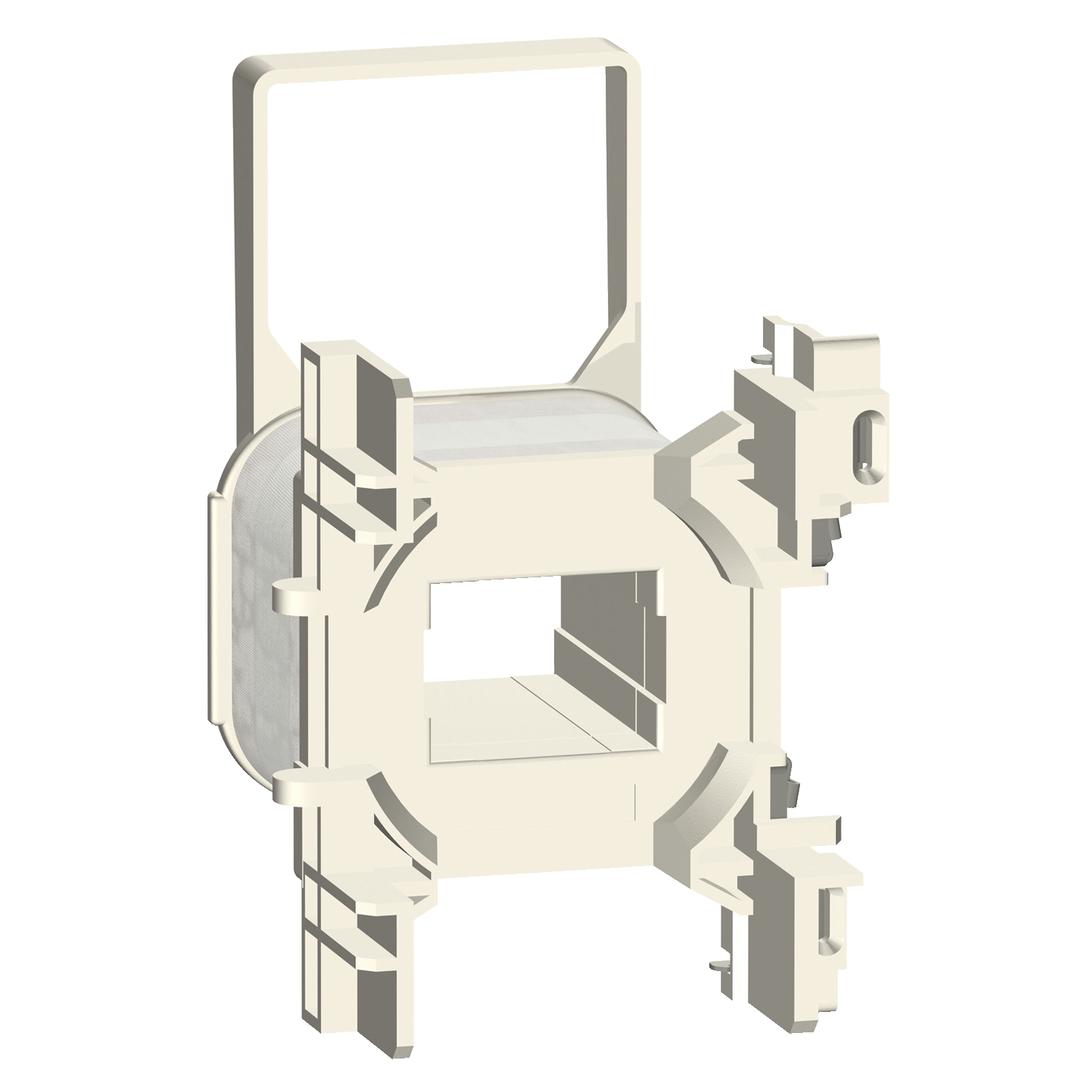

BOBINA LXD3F7
Ref: 21.10.112 Cód: LXD3F7 Marca: SCHNEIDER
BOBINA DE CONTATOR TESYS D , 3 OU 4 POLOS, COM TENSÃO DE CIRCUITO DE CONTROLE 110 LXD3F7
Bobina de reposição TeSys Deca 110V CA 50/60Hz, para contatores TeSys Deca
. Para ser usado com contatores de 3 e 4 polos LC1 D40A a D65A e LC1 DT60A, D
T80A. Opera nos limites de tensão 0,8-1,1 Uc (50Hz), 0,85-1,1 Uc (60Hz) e am
bientes até 60°C Compatível com Green Premium (RoHS/REACH).
Documentos:
Product Data SheetDeclaração de Conformi dade - LXD3F7 Declaração RoHS da ChinaDeclaração de Conformidade - LXD3F7 Declaração RoHS da UEDeclaração de Conformi dade - LXD3F7 Declaração REAChDeclaração de Conformidade - LXD3F7 Declaração R oHS da ChinaDeclaração de Conformidade - LXD3F7 Declaração RoHS da UEDeclaração de Conformidade - LXD3F7 Declaração REAChDeclaração de Conformidade - LXD3F7 Declaração RoHS da ChinaDeclaração de Conformidade - LXD3F7 Declaração RoHS da UEDeclaração de Conform idade - LXD3F7 Declaração REAChDeclaração de Conformidade - LXD3F7 Declaração RoHS da ChinaDeclaração de Conformidade - L XD3F7 Declaração RoHS da UEDeclaração de Conformidade - LXD3F7 Declaração REACh| Complementar | |
| consumo de potência de manutenção em VA | 15-15 VA 60 Hz 0.3 20 °C) |
| consumo de potência de manutenção em VA | 15-15 VA 50 Hz 0.3 20 °C) |
| potência de irrupção em VA | 160-160 VA 60 Hz 0.75 20 °C) |
| potência de irrupção em VA | 160-160 VA 50 Hz 0.75 20 °C) |
| dissipação de calor | 4-5 W a 50/60 Hz |
| tecnologia da bobina | sem módulo supressor integrado |
| limites de tensão de circuito de controle | saída: 0,3...0,6 Uc a 50/60 Hz 60 °C) |
| limites de tensão de circuito de controle | funcionamento: 0,8...1,1 Uc a 50 Hz 60 °C) |
| limites de tensão de circuito de controle | funcionamento: 0,85...1,1 Uc a 60 Hz 60 °C) |
| Meio ambiente | |
| temperatura ambiente do ar para funcionamento | -5-60 °C |
| Peso | 0.07 kg |
| Principal | |
| nome abreviado do dispositivo | LXD3 |
| gama | TeSys |
| tipo de produto ou componente | bobina do contator |
| compatibilidade do produto | LC1D40A...D65A |
| compatibilidade do produto | LC1DT60A |
| compatibilidade do produto | LC1DT80A |
| maximum operating rate | 3600 cic/h a <60 °C |
| linha de produto | TeSys D |
| tipo do circuito de controle | CA a 50/60 Hz |
| durabilidade mecânica | 6 Mciclos |
| indutância do circuito fechado | 2.5 H |
| resistência média | 42.28 Ohm a 20 °C |
| tensão de circuito de controle | 110 V CA 50/60 Hz |
