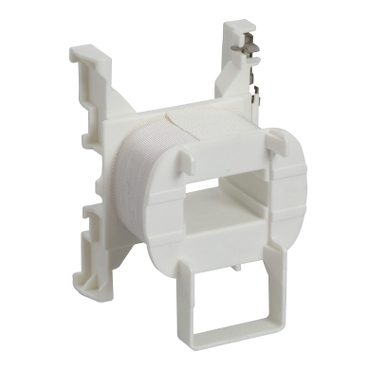

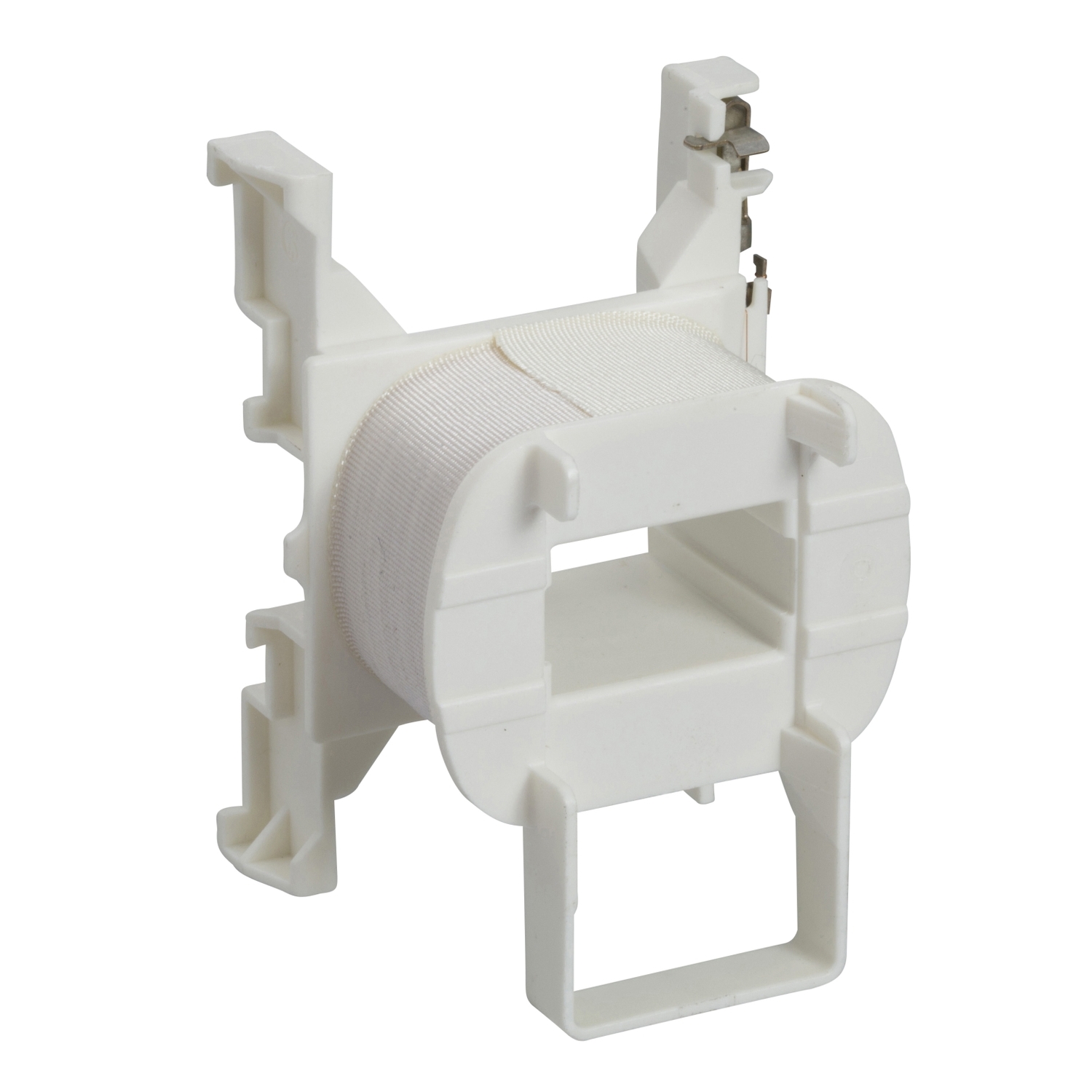

BOBINA LXD1F7

Ref: 21.10.102 Cód: LXD1F7 Marca: Schneider Electric

BOBINA 110V 50/60 HZ LXD1F7

Bobina de reposição TeSys Deca 110V CA 50/60Hz, para contatores TeSys Deca. Para ser usado com contatores de 3 e 4 polos LC1D09 a D38 e LC1DT20, DT40. Opera nos limites de tensão 0,8-1,1 Uc (50Hz), 0,85-1,1 Uc (60Hz) e ambientes até 60°C Compatível com Green Premium (RoHS/REACH).

Documentos:

Product Data SheetDeclaração de Conformidade - LXD1F7 Declaração RoHS da ChinaDeclaração de Conformidade - LXD1F7 Declaração RoHS da UEDeclaração de Conformidade - LXD1F7 Declaração REACh
Complementar
tecnologia da bobinasem módulo supressor integrado
limites de tensão de circuito de controlesaída: 0,3...0,6 Uc a 50/60 Hz 60 °C)
limites de tensão de circuito de controlefuncionamento: 0,8...1,1 Uc a 50 Hz 60 °C)
limites de tensão de circuito de controlefuncionamento: 0,85...1,1 Uc a 60 Hz 60 °C)
dissipação de calor2-3 W a 50/60 Hz
consumo de potência de manutenção em VA7.5-7.5 VA 60 Hz 0.3 20 °C)
consumo de potência de manutenção em VA7-7 VA 50 Hz 0.3 20 °C)
potência de irrupção em VA70-70 VA 60 Hz 0.75 20 °C)
potência de irrupção em VA70-70 VA 50 Hz 0.75 20 °C)
Meio ambiente
Peso0.07 kg
temperatura ambiente do ar para funcionamento-5-60 °C
Principal
maximum operating rate3600 cic/h a <60 °C
linha de produtorelé de controle TeSys d
linha de produtoTeSys D
tipo do circuito de controleCA a 50/60 Hz
durabilidade mecânica15 Mciclos
indutância do circuito fechado4.6 H
resistência média124.1 Ohm a 20 °C
tensão de circuito de controle110 V CA 50/60 Hz
nome abreviado do dispositivoLXD1
gamaTeSys
tipo de produto ou componentebobina do contator
compatibilidade do produtoLC1DT20...DT40
compatibilidade do produtoLC1D09...D38
compatibilidade do produtoCAD
