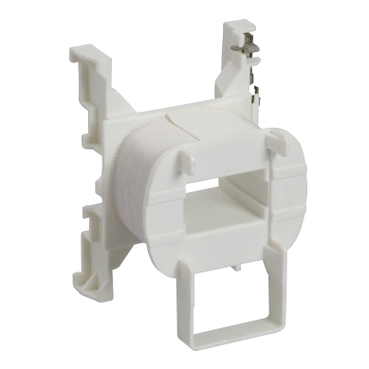

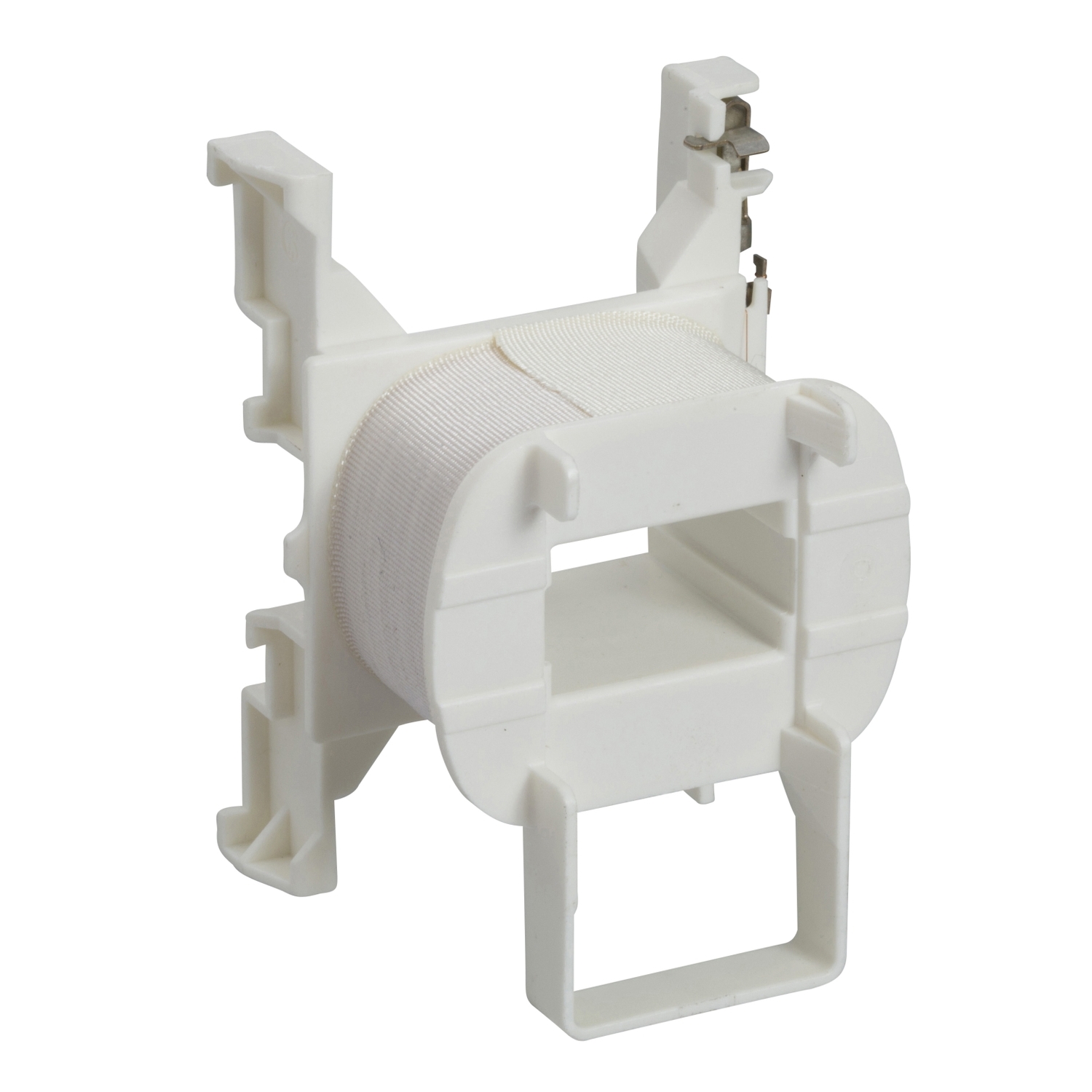

BOBINA LXD1B7
Ref: 21.10.100 Cód: LXD1B7 Marca: SCHNEIDER
BOBINA 24V 50/60 HZ LXD1B7
Bobina de reposição TeSys Deca 24V CA 50/60Hz, para contatores TeSys Deca.
Para ser usado com contatores de 3 e 4 polos LC1D09 a D38 e LC1DT20, DT40. O
pera nos limites de tensão 0,8-1,1 Uc (50Hz), 0,85-1,1 Uc (60Hz) e ambientes
até 60°C Compatível com Green Premium (RoHS/REACH).
Documentos:
Product Data SheetDeclaração de Conformidade - LXD1B7 Decla ração RoHS da UEDeclaraçã o de Conformidade - LXD1B7 Declaração REAChDeclaração de Conformidade - LXD1B7 D eclaração RoHS da ChinaDeclaração de Conformidade - LXD1B7 Declaração REAChDeclaração de Conformidade - LXD1B7 Decl aração RoHS da ChinaDeclaração de Conformidade - LXD1B7 Declaração REAChDeclaração de Conform idade - LXD1B7 Declaração RoHS da ChinaDeclaração de Conformidade - LXD1B7 Declaração REAChDeclaração de Conformida de - LXD1B7 Declaração RoHS da ChinaDeclaração de Conformidade Ambiental - LXD1B7 Declara? ?ão REAChDeclaração de Conform idade Ambiental - LXD1B7 Declaração RoHS da China| Complementar | |
| tecnologia da bobina | sem módulo supressor integrado |
| limites de tensão de circuito de controle | saída: 0,3...0,6 Uc a 50/60 Hz 60 °C) |
| limites de tensão de circuito de controle | funcionamento: 0,8...1,1 Uc a 50 Hz 60 °C) |
| limites de tensão de circuito de controle | funcionamento: 0,85...1,1 Uc a 60 Hz 60 °C) |
| consumo de potência de manutenção em VA | 7.5-7.5 VA 60 Hz 0.3 20 °C) |
| consumo de potência de manutenção em VA | 7-7 VA 50 Hz 0.3 20 °C) |
| potência de irrupção em VA | 70-70 VA 60 Hz 0.75 20 °C) |
| potência de irrupção em VA | 70-70 VA 50 Hz 0.75 20 °C) |
| dissipação de calor | 2-3 W a 50/60 Hz |
| Meio ambiente | |
| Peso | 0.07 kg |
| temperatura ambiente do ar para funcionamento | -5-60 °C |
| Principal | |
| maximum operating rate | 3600 cic/h a <60 °C |
| linha de produto | TeSys D |
| linha de produto | relé de controle TeSys d |
| tipo do circuito de controle | CA a 50/60 Hz |
| durabilidade mecânica | 15 Mciclos |
| nome abreviado do dispositivo | LXD1 |
| gama | TeSys |
| tipo de produto ou componente | bobina do contator |
| compatibilidade do produto | LC1D09...D38 |
| compatibilidade do produto | CAD |
| compatibilidade do produto | LC1DT20...DT40 |
| indutância do circuito fechado | 0.22 H |
| resistência média | 5.37 Ohm a 20 °C |
| tensão de circuito de controle | 24 V CA 50/60 Hz |
