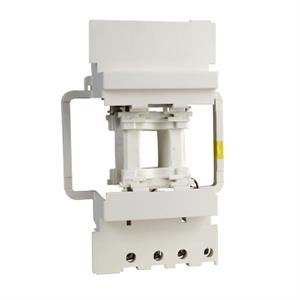

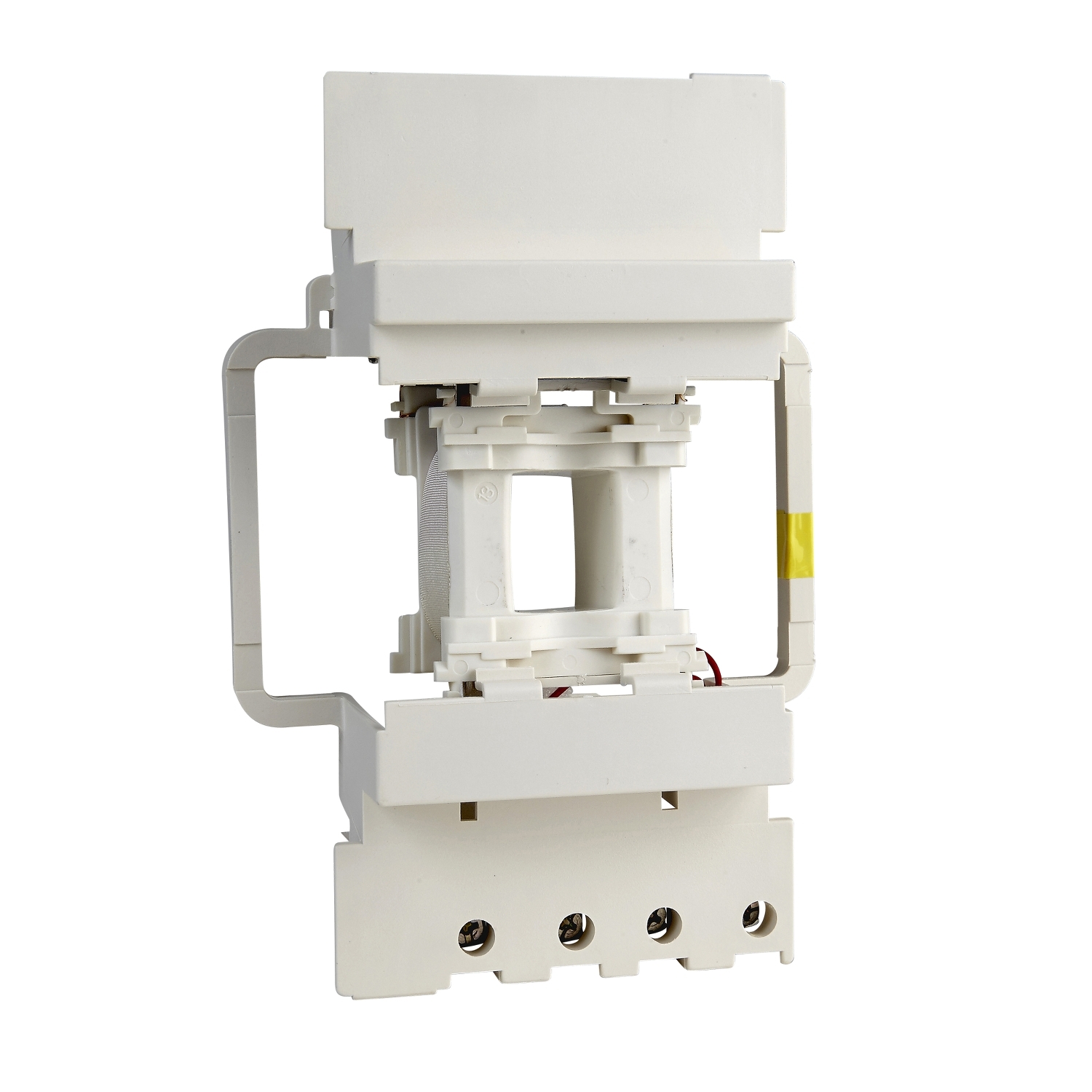

BOBINA LX1D8F7
Ref: 21.10.132 Cód: LX1D8F7 Marca: SCHNEIDER
BOBINA PARA LC1D115/D150 110V 60HZ LX1D8F7
Bobina CA de substituição TeSys Deca 110V 50/60Hz para contatores TeSys De
ca. Para ser usado com contatores de 3 e 4 polos LC1 D115, D150. Opera nos li
mites de tensão 0,8-1,15 Uc e ambientes até 55°C Bobina com dispositivo de
supressão integrado de série. Compatível com Green Premium (RoHS/REACH).
Documentos:
Product Data SheetDeclara ção de Conformidade - LX1D8F7 Declaração RoHS da ChinaDeclaração de Conformidade - LX1D8F7 Declaraç ão RoHS da UEDeclaração de Conformidade - LX1D8F7 Declaração RoHS da ChinaDeclaração de Conf ormidade - LX1D8F7 Declaração RoHS da UEDeclaração de Conformidade Ambiental - LX1D8F7 Declaração RoHS da UEDeclara ção de Conformidade Ambiental - LX1D8F7 Declaração RoHS da China| Complementar | |
| dissipação de calor | 3-4.5 W a 50/60 Hz |
| limites de tensão de circuito de controle | saída: 0,3...0,5 Uc a 50/60 Hz 55 °C) |
| limites de tensão de circuito de controle | funcionamento: 0,8...1,15 Uc a 50/60 Hz 55 °C) |
| consumo de potência de manutenção em VA | 2-18 VA 60 Hz 0.9 20 °C) |
| consumo de potência de manutenção em VA | 2-18 VA 50 Hz 0.9 20 °C) |
| potência de irrupção em VA | 280-350 VA 60 Hz 0.9 20 °C) |
| potência de irrupção em VA | 280-350 VA 50 Hz 0.9 20 °C) |
| tecnologia da bobina | sem módulo supressor integrado |
| Meio ambiente | |
| temperatura ambiente do ar para funcionamento | -5-60 °C |
| Principal | |
| maximum operating rate | 1200 cic/h a <60 °C |
| linha de produto | TeSys D |
| tipo do circuito de controle | CA a 50/60 Hz |
| durabilidade mecânica | 8 Mciclos |
| nome abreviado do dispositivo | LX1D8 |
| gama | TeSys |
| tipo de produto ou componente | bobina do contator |
| compatibilidade do produto | LC1D150 |
| compatibilidade do produto | LC1D115 |
| indutância do circuito fechado | 109.69 H |
| resistência média | 4377 Ohm a 20 °C |
| tensão de circuito de controle | 110 V CA 50/60 Hz |
