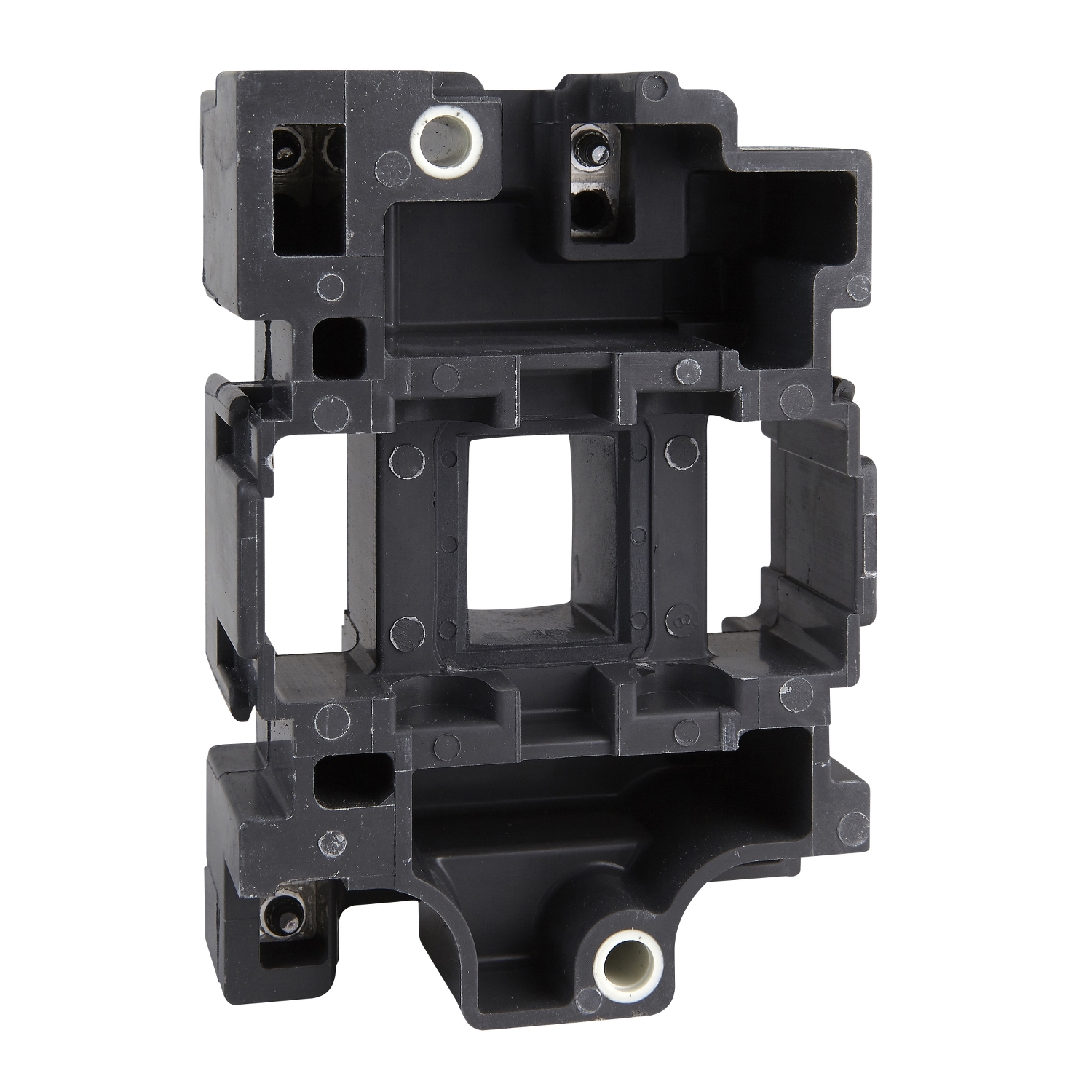

BOBINA LX1D6F7

Ref: 21.10.122 Cód: LX1D6F7 Marca: Schneider Electric

BOBINA PARA LC1D40D95 110V 50/60HZ LX1D6F7

Bobina CA de substituição TeSys Deca 110V 50/60Hz para contatores TeSys Deca. Para ser usado com contatores de 3 e 4 polos LC1 D40 a D95. Opera nos limites de tensão 0,85-1,1 Uc e ambientes até 55°C Compatível com Green Premium (RoHS/REACH).

Documentos:

Product Data SheetDeclaração de Conformidade - LX1D6F7 Declaração RoHS da UEDeclaração de Conformidade - LX1D6F7 Declaração REAChDeclaração de Conformidade - LX1D6F7 Declaração RoHS da China
Complementar
tecnologia da bobinasem módulo supressor integrado
limites de tensão de circuito de controlesaída: 0,3...0,6 Uc a 50/60 Hz 55 °C)
limites de tensão de circuito de controlefuncionamento: 0,8...1,1 Uc a 50 Hz 55 °C)
limites de tensão de circuito de controlefuncionamento: 0,85...1,1 Uc a 60 Hz 55 °C)
consumo de potência de manutenção em VA26-26 VA 60 Hz 0.3 20 °C)
consumo de potência de manutenção em VA26-26 VA 50 Hz 0.3 20 °C)
potência de irrupção em VA245-245 VA 60 Hz 0.75 20 °C)
potência de irrupção em VA245-245 VA 50 Hz 0.75 20 °C)
dissipação de calor6-10 W a 50/60 Hz
Meio ambiente
temperatura ambiente do ar para funcionamento-5-60 °C
Peso0.28 kg
Principal
maximum operating rate3600 cic/h a <60 °C
linha de produtoTeSys D
nome abreviado do dispositivoLX1D6
gamaTeSys
tipo de produto ou componentebobina do contator
compatibilidade do produtoLC1D80
compatibilidade do produtoLC1D95
tipo do circuito de controleCA a 50/60 Hz
durabilidade mecânica4 Mciclos
indutância do circuito fechado1.7 H
resistência média26 Ohm a 20 °C
tensão de circuito de controle110 V CA 50/60 Hz
