BLOCO LAETSD
Ref: 21.81.090 Cód: LAETSD Marca: Schneider Electric

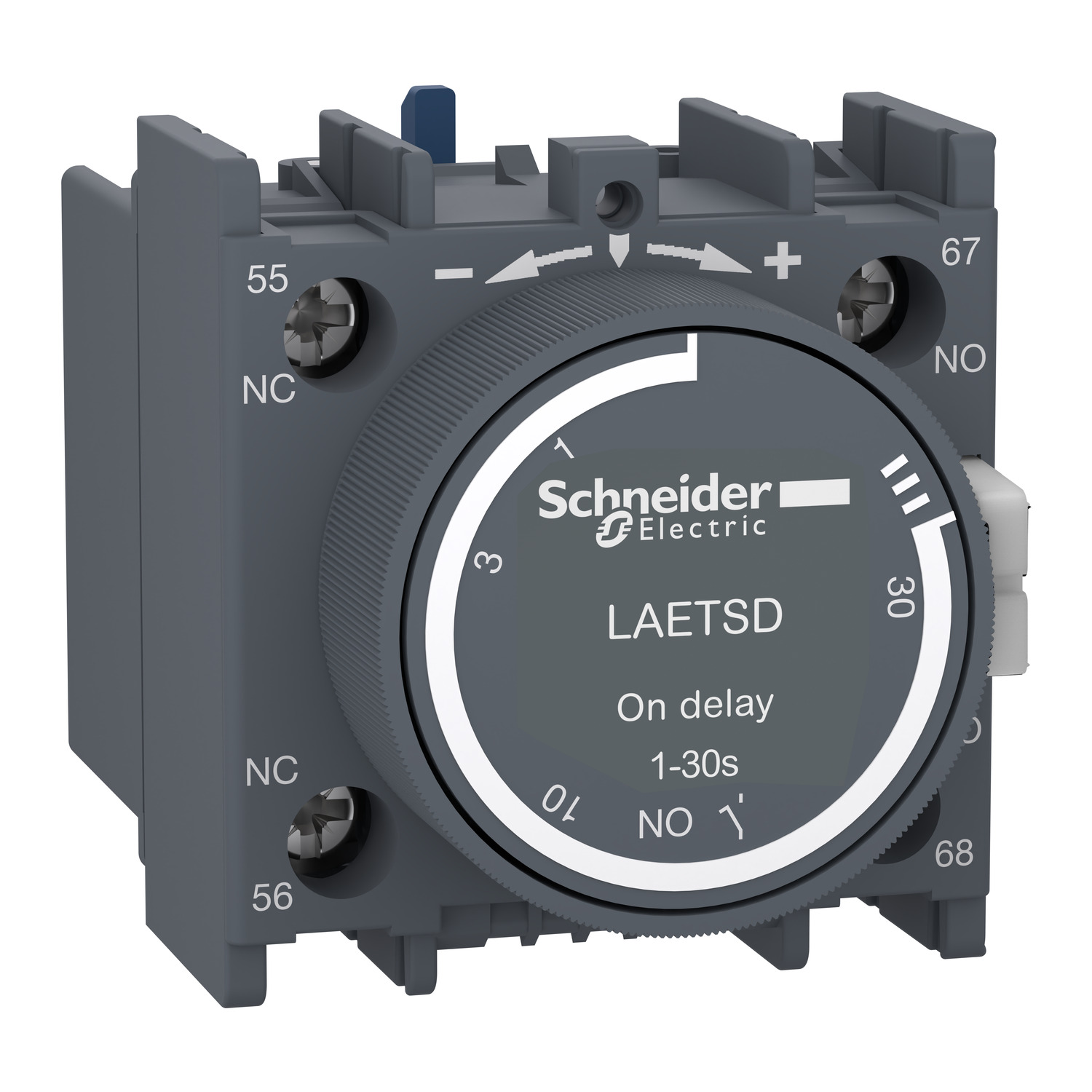

CONTATO AUXILIAR TEMPORIZADO AO TRABALHO 130S PARA LC1E LAETSD
O bloco de contato auxiliar de retardo de tempo para contatores EasyPact TVS LC1E. Ele fornece contatos 1NA+1NF classificados até 10A 690V CA e conectados por terminais de grampos de parafuso. Fácil de montar na frente por clip-on, proporciona alta confiabilidade e durabilidade. Disponível em todo o mundo, é certificado por vários padrões (IEC, UL, CSA, CCC, EAC, Marine) e compatível com Green Premium (RoHs/Reach). Disponível em todo o mundo, é certificado por vários padrões (IEC, UL, CSA, CCC, EAC, Marine) e compatível com Green Premium (RoHs/Reach).
Documentos:
Product Data SheetDeclaração de Conformidade - LAETSD Declaração RoHS da UEDeclaração de Conformidade - LAETSD Declaração RoHS da ChinaDeclaração de Conformidade - LAETSD Declaração REACh| Complementar | |
| local de montagem | frontal |
| composição de contatos de polos | 1 NA + 1 NF |
| tempo não sobreposto | 1.5 ms na energização sem sobreposição entre contactos NF e NA |
| tempo não sobreposto | 1.5 ms na desenergização sem sobreposição entre contactos NF e NA |
| corrente de comutação mínima | 5 mA |
| [Ui] tensão de isolamento nominal | 690 Vcircuito de controle para IEC 60947-5-1 |
| time delay range | 1...30 s |
| [Ith] corrente térmica ao ar livre convencional | 8 A a <60 °C |
| [Ue] tensão de operação nominal | <= 690 V |
| tipo de proteção | fusível gG 10 A |
| resistência de isolamento | > 10 MOhm |
| tensão de comutação | 17 V |
| cor | cinza (RAL 7011) |
| capacidade de fechamento nominal Irms | 140 A CA para IEC 60947-5-1 |
| funcionamento dos contatos auxiliares | 0,21 W |
| compatibilidade de gama | EasyPact TVS LC1E |
| durabilidade mecânica | 10 Mciclos |
| Peso | 0.06 kg |
| [Icw] corrente nominal de curta duração admissível | 100 A - 1 s |
| [Icw] corrente nominal de curta duração admissível | 120 A - 500 ms |
| [Icw] corrente nominal de curta duração admissível | 140 A - 100 ms |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 1 1-1 mm² - Diâmetro externo: 6 mm - rigidez do Cabo: sólido ou flexível com extremidade do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 1 1-1 mm² - Diâmetro externo: 6 mm - rigidez do Cabo: sólido ou flexível sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 2.5-2.5 mm² - Diâmetro externo: 6 mm - rigidez do Cabo: sólido ou flexível com extremidade do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 2.5-2.5 mm² - Diâmetro externo: 6 mm - rigidez do Cabo: sólido ou flexível sem ponta do cabo |
| Meio ambiente | |
| altitude de funcionamento | 3000 m sem |
| tratamento de proteção | TH para IEC 60068 |
| padrões | IEC 60947-5-1 |
| temperatura ambiente do ar para armazenamento | -60-80 °C |
| característica ambiental | ambiente padrão |
| certificações do produto | GOST |
| temperatura ambiente do ar para funcionamento | -5-55 °C |
| grau de proteção IP | IP20 para IEC 60529 |
| Principal | |
| nome abreviado do dispositivo | LAET |
| gama | EasyPact |
| aplicativo do dispositivo | sinalização |
| tipo de produto ou componente | retardo de tempo auxiliar |
