BLOCO LAEN02
Ref: 21.81.083 Cód: LAEN02 Marca: Schneider Electric

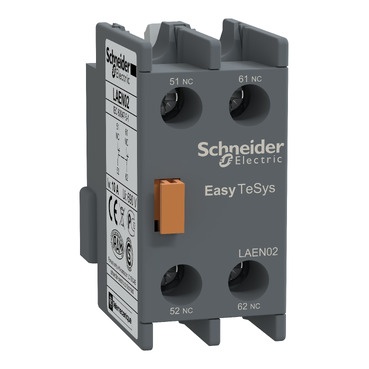

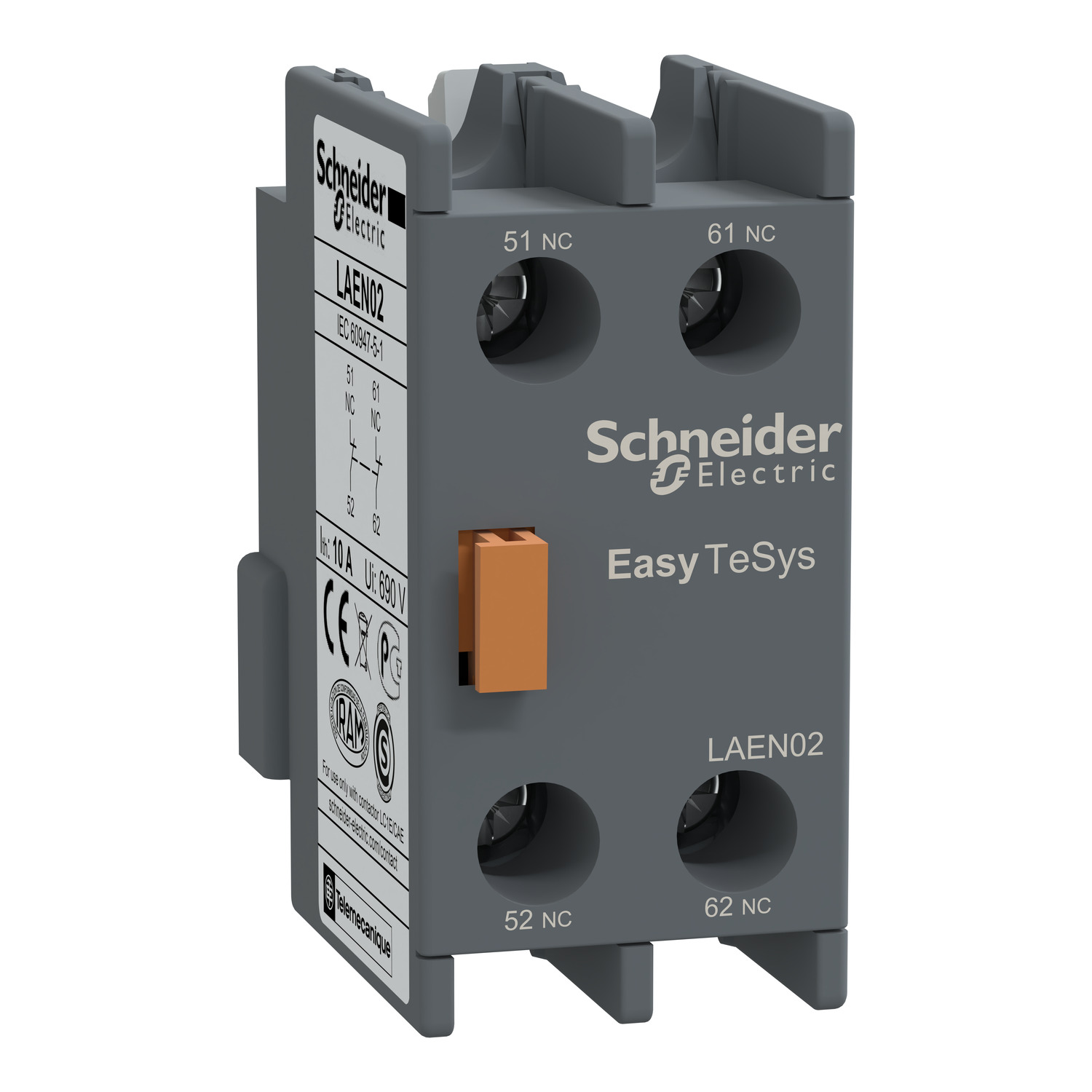

CONTATO AUXILIAR INSTANTÂNEO FRONTAL 2NF PARA LC1E LAEN02
Bloco de contato auxiliar adicional para contatores EasyPact TVS LC1E. Fornece contatos instantâneos 2NF classificados até 10A 690V CA, conectados por terminais de grampos de parafuso. Ele pode ser usado em aplicações de segurança graças aos seus contatos espelhados com certificação NC. Fácil de montar na frente por clip-on, proporciona alta confiabilidade e durabilidade. Disponível em todo o mundo, é certificado por vários padrões (IEC, UL, CSA, CCC, EAC, Marine) e compatível com Green Premium (RoHs/Reach).
Documentos:
Product Data SheetDeclaração de Conformidade - LAEN02 Declaração REAChDeclaração de Conformidade - LAEN02 Declaração RoHS da UEDeclaração de Conformidade - LAEN02 Declaração RoHS da ChinaDeclaração de Conformidade - LAEN02 Declaração RoHS da UEDeclaração de Conformidade - LAEN02 Declaração RoHS da ChinaDeclaração de Conformidade - LAEN02 Declaração RoHS da UEDeclaração de Conformidade - LAEN02 Declaração RoHS da ChinaDeclaração de Conformidade - LAEN02 Declaração RoHS da UEDeclaração de Conformidade - LAEN02 Declaração RoHS da China| Complementar | |
| tempo não sobreposto | 1.5 ms na energização sem sobreposição entre contactos NF e NA |
| tempo não sobreposto | 1.5 ms na desenergização sem sobreposição entre contactos NF e NA |
| corrente de comutação mínima | 5 mA |
| [Ui] tensão de isolamento nominal | 690 Vcircuito de controle para IEC 60947-5-1 |
| [Ith] corrente térmica ao ar livre convencional | 8 A a <60 °C |
| [Ue] tensão de operação nominal | <= 690 V |
| tipo de proteção | fusível gG 10 A |
| resistência de isolamento | > 10 MOhm |
| tensão de comutação | 17 V |
| local de montagem | frontal |
| composição de contatos de polos | 2 NF |
| [Icw] corrente nominal de curta duração admissível | 100 A - 1 s |
| [Icw] corrente nominal de curta duração admissível | 120 A - 500 ms |
| [Icw] corrente nominal de curta duração admissível | 140 A - 100 ms |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 1 1-1 mm² - Diâmetro externo: 6 mm - rigidez do Cabo: sólido ou flexível com extremidade do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 1 1-1 mm² - Diâmetro externo: 6 mm - rigidez do Cabo: sólido ou flexível sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 2.5-2.5 mm² - Diâmetro externo: 6 mm - rigidez do Cabo: sólido ou flexível com extremidade do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 2.5-2.5 mm² - Diâmetro externo: 6 mm - rigidez do Cabo: sólido ou flexível sem ponta do cabo |
| cor | cinza (RAL 7011) |
| capacidade de fechamento nominal Irms | 140 A CA para IEC 60947-5-1 |
| funcionamento dos contatos auxiliares | instantâneo |
| compatibilidade de gama | EasyPact TVS LC1E |
| durabilidade mecânica | 10 Mciclos |
| Peso | 0.035 kg |
| Meio ambiente | |
| altitude de funcionamento | 3000 m sem |
| grau de proteção IP | IP20 para IEC 60529 |
| tratamento de proteção | TH para IEC 60068 |
| padrões | IEC 60947-5-1 |
| temperatura ambiente do ar para funcionamento | -5-55 °C |
| temperatura ambiente do ar para armazenamento | -60-80 °C |
| característica ambiental | ambiente padrão |
| certificações do produto | GOST |
| Principal | |
| tipo de produto ou componente | bloco de contato auxiliar |
| nome abreviado do dispositivo | Laen |
| gama | EasyPact |
| aplicativo do dispositivo | sinalização |
